Спосіб грохочення сипких матеріалів

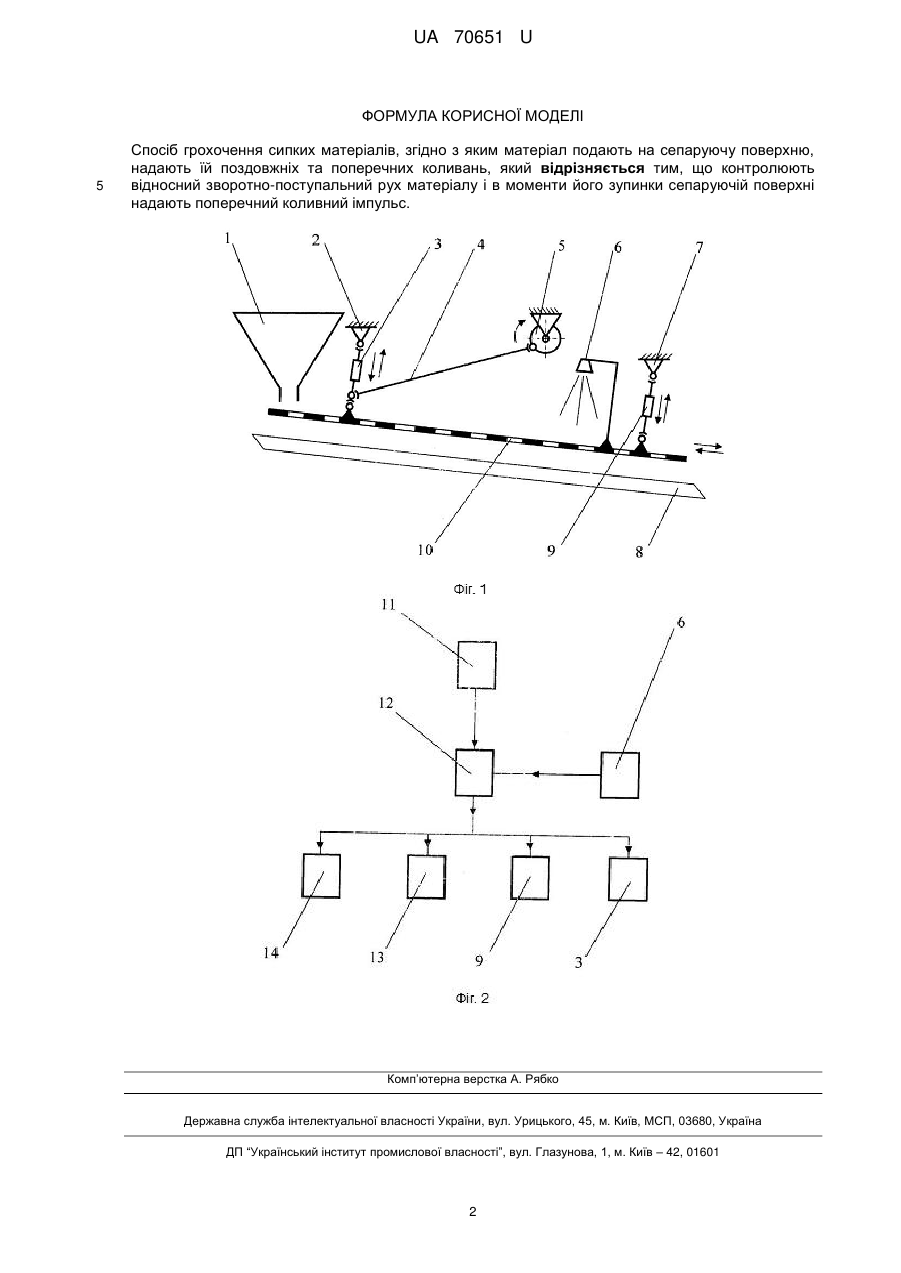

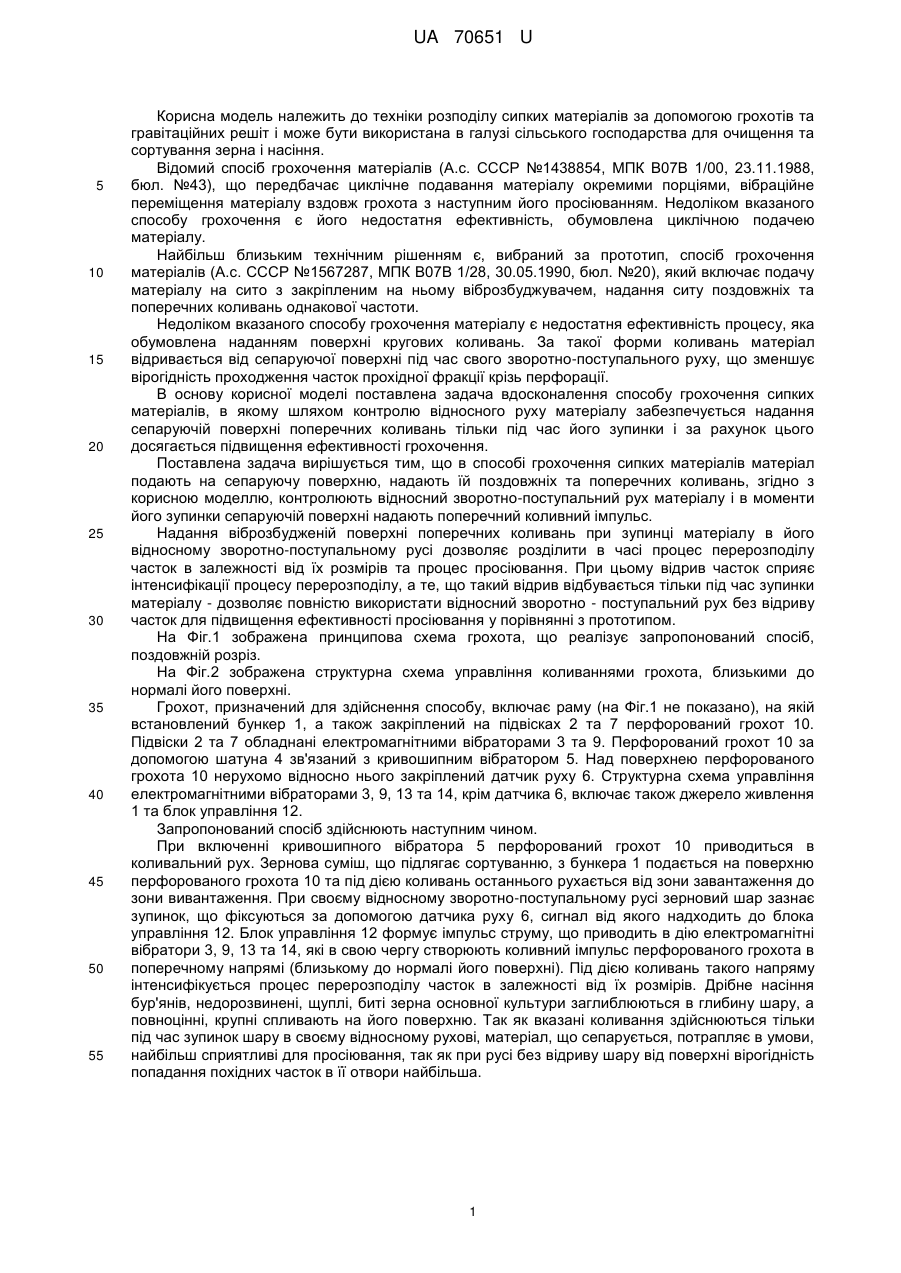

Реферат: UA 70651 U UA 70651 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до техніки розподілу сипких матеріалів за допомогою грохотів та гравітаційних решіт і може бути використана в галузі сільського господарства для очищення та сортування зерна і насіння. Відомий спосіб грохочення матеріалів (А.с. СССР №1438854, МПК В07В 1/00, 23.11.1988, бюл. №43), що передбачає циклічне подавання матеріалу окремими порціями, вібраційне переміщення матеріалу вздовж грохота з наступним його просіюванням. Недоліком вказаного способу грохочення є його недостатня ефективність, обумовлена циклічною подачею матеріалу. Найбільш близьким технічним рішенням є, вибраний за прототип, спосіб грохочення матеріалів (А.с. СССР №1567287, МПК В07В 1/28, 30.05.1990, бюл. №20), який включає подачу матеріалу на сито з закріпленим на ньому віброзбуджувачем, надання ситу поздовжніх та поперечних коливань однакової частоти. Недоліком вказаного способу грохочення матеріалу є недостатня ефективність процесу, яка обумовлена наданням поверхні кругових коливань. За такої форми коливань матеріал відривається від сепаруючої поверхні під час свого зворотно-поступального руху, що зменшує вірогідність проходження часток прохідної фракції крізь перфорації. В основу корисної моделі поставлена задача вдосконалення способу грохочення сипких матеріалів, в якому шляхом контролю відносного руху матеріалу забезпечується надання сепаруючій поверхні поперечних коливань тільки під час його зупинки і за рахунок цього досягається підвищення ефективності грохочення. Поставлена задача вирішується тим, що в способі грохочення сипких матеріалів матеріал подають на сепаруючу поверхню, надають їй поздовжніх та поперечних коливань, згідно з корисною моделлю, контролюють відносний зворотно-поступальний рух матеріалу і в моменти його зупинки сепаруючій поверхні надають поперечний коливний імпульс. Надання віброзбудженій поверхні поперечних коливань при зупинці матеріалу в його відносному зворотно-поступальному русі дозволяє розділити в часі процес перерозподілу часток в залежності від їх розмірів та процес просіювання. При цьому відрив часток сприяє інтенсифікації процесу перерозподілу, а те, що такий відрив відбувається тільки під час зупинки матеріалу - дозволяє повністю використати відносний зворотно - поступальний рух без відриву часток для підвищення ефективності просіювання у порівнянні з прототипом. На Фіг.1 зображена принципова схема грохота, що реалізує запропонований спосіб, поздовжній розріз. На Фіг.2 зображена структурна схема управління коливаннями грохота, близькими до нормалі його поверхні. Грохот, призначений для здійснення способу, включає раму (на Фіг.1 не показано), на якій встановлений бункер 1, а також закріплений на підвісках 2 та 7 перфорований грохот 10. Підвіски 2 та 7 обладнані електромагнітними вібраторами 3 та 9. Перфорований грохот 10 за допомогою шатуна 4 зв'язаний з кривошипним вібратором 5. Над поверхнею перфорованого грохота 10 нерухомо відносно нього закріплений датчик руху 6. Структурна схема управління електромагнітними вібраторами 3, 9, 13 та 14, крім датчика 6, включає також джерело живлення 1 та блок управління 12. Запропонований спосіб здійснюють наступним чином. При включенні кривошипного вібратора 5 перфорований грохот 10 приводиться в коливальний рух. Зернова суміш, що підлягає сортуванню, з бункера 1 подається на поверхню перфорованого грохота 10 та під дією коливань останнього рухається від зони завантаження до зони вивантаження. При своєму відносному зворотно-поступальному русі зерновий шар зазнає зупинок, що фіксуються за допомогою датчика руху 6, сигнал від якого надходить до блока управління 12. Блок управління 12 формує імпульс струму, що приводить в дію електромагнітні вібратори 3, 9, 13 та 14, які в свою чергу створюють коливний імпульс перфорованого грохота в поперечному напрямі (близькому до нормалі його поверхні). Під дією коливань такого напряму інтенсифікується процес перерозподілу часток в залежності від їх розмірів. Дрібне насіння бур'янів, недорозвинені, щуплі, биті зерна основної культури заглиблюються в глибину шару, а повноцінні, крупні спливають на його поверхню. Так як вказані коливання здійснюються тільки під час зупинок шару в своєму відносному рухові, матеріал, що сепарується, потрапляє в умови, найбільш сприятливі для просіювання, так як при русі без відриву шару від поверхні вірогідність попадання похідних часток в її отвори найбільша. 1 UA 70651 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб грохочення сипких матеріалів, згідно з яким матеріал подають на сепаруючу поверхню, надають їй поздовжніх та поперечних коливань, який відрізняється тим, що контролюють відносний зворотно-поступальний рух матеріалу і в моменти його зупинки сепаруючій поверхні надають поперечний коливний імпульс. Комп’ютерна верстка А. Рябко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
