Пристрій для очищення миючих та дезінфікуючих розчинів

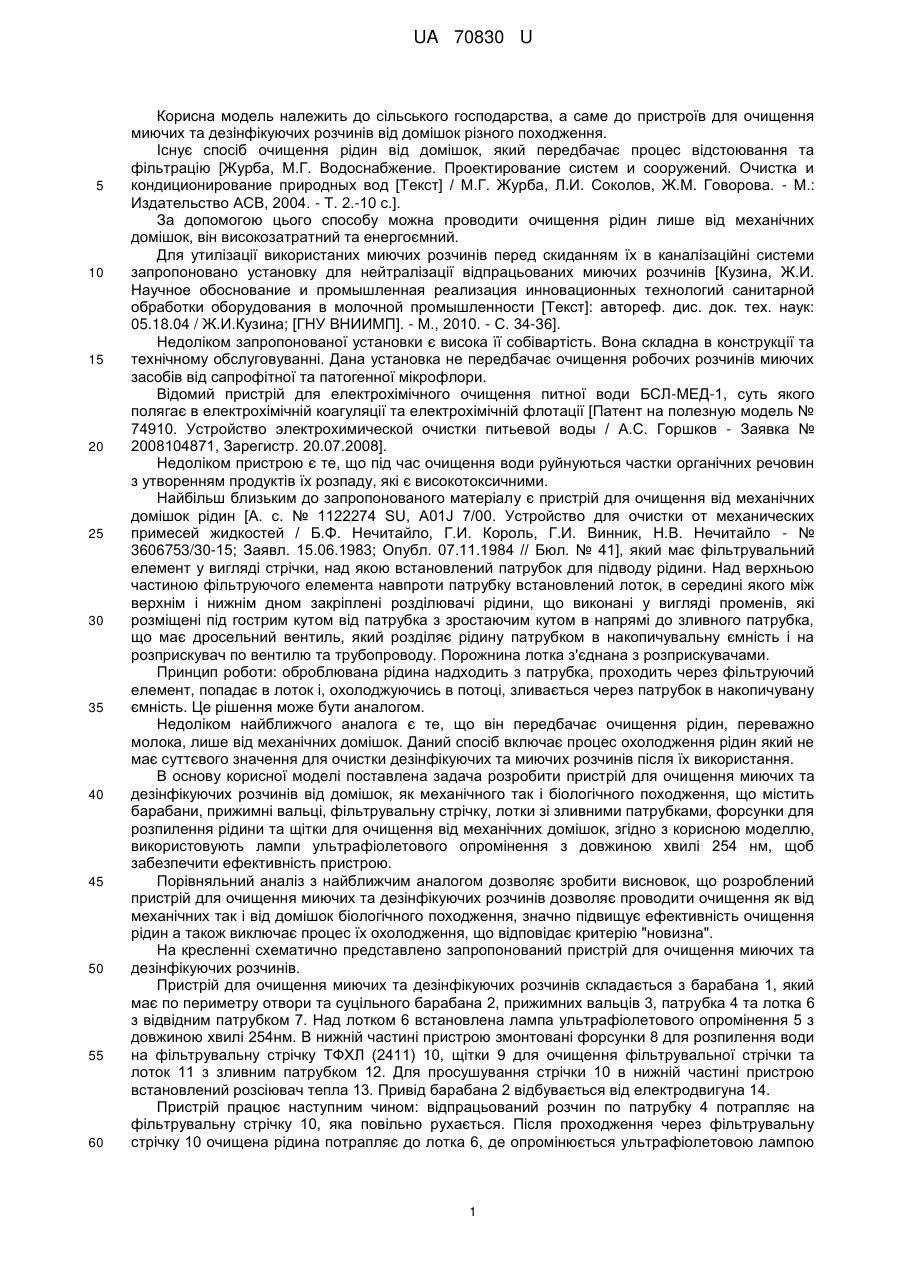

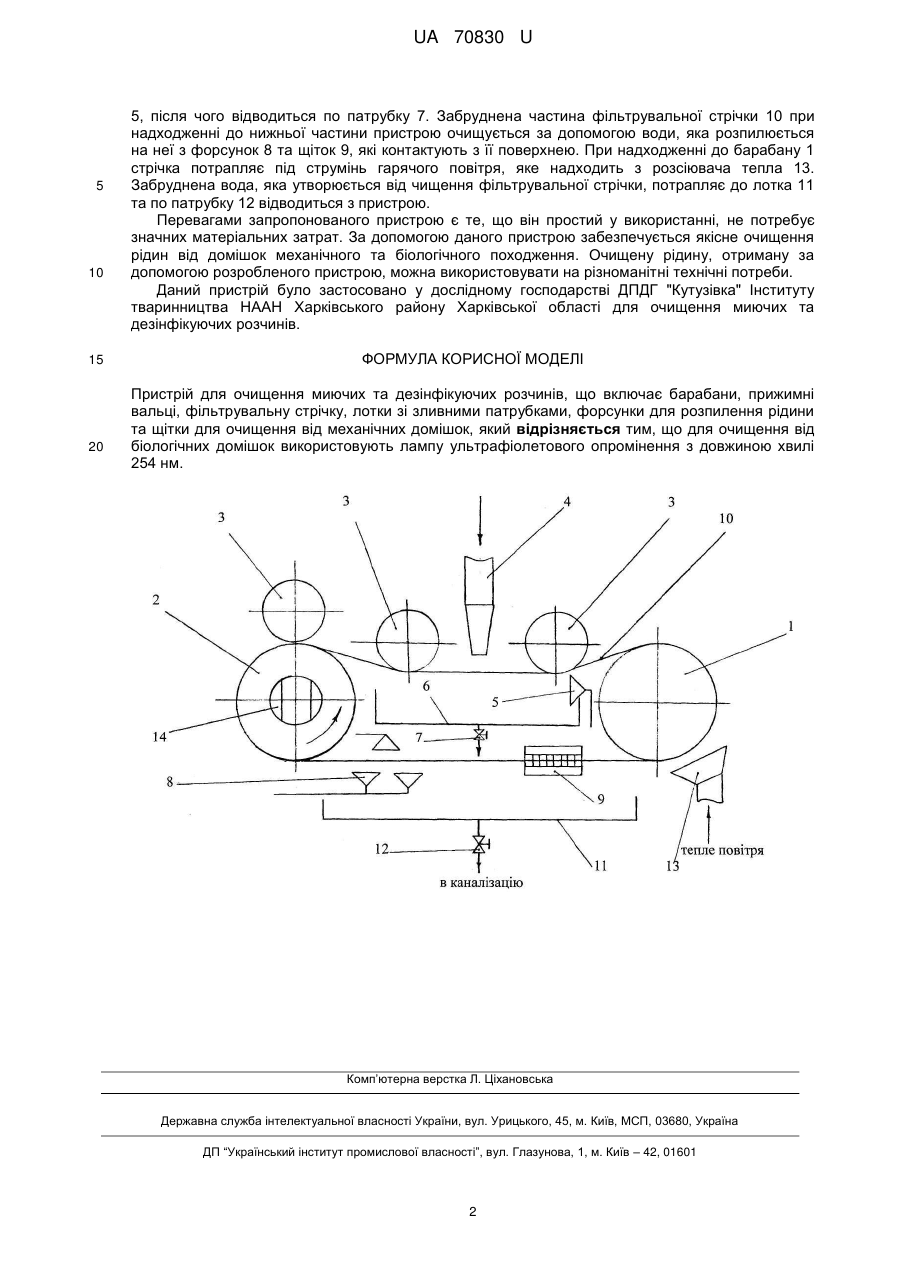

Реферат: Пристрій для очищення миючих та дезінфікуючих розчинів містить барабани, прижимні вальці, фільтрувальну стрічку, лотки, зливні патрубки, форсунки для розпилення рідини, щітки для очищення, лампу ультрафіолетового опромінення. UA 70830 U (54) ПРИСТРІЙ ДЛЯ ОЧИЩЕННЯ МИЮЧИХ ТА ДЕЗІНФІКУЮЧИХ РОЗЧИНІВ UA 70830 U UA 70830 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до пристроїв для очищення миючих та дезінфікуючих розчинів від домішок різного походження. Існує спосіб очищення рідин від домішок, який передбачає процес відстоювання та фільтрацію [Журба, М.Г. Водоснабжение. Проектирование систем и сооружений. Очистка и кондиционирование природных вод [Текст] / М.Г. Журба, Л.И. Соколов, Ж.М. Говорова. - М.: Издательство АСВ, 2004. - Т. 2.-10 с.]. За допомогою цього способу можна проводити очищення рідин лише від механічних домішок, він високозатратний та енергоємний. Для утилізації використаних миючих розчинів перед скиданням їх в каналізаційні системи запропоновано установку для нейтралізації відпрацьованих миючих розчинів [Кузина, Ж.И. Научное обоснование и промышленная реализация инновационных технологий санитарной обработки оборудования в молочной промышленности [Текст]: автореф. дис. док. тех. наук: 05.18.04 / Ж.И.Кузина; [ГНУ ВНИИМП]. - М., 2010. - С. 34-36]. Недоліком запропонованої установки є висока її собівартість. Вона складна в конструкції та технічному обслуговуванні. Дана установка не передбачає очищення робочих розчинів миючих засобів від сапрофітної та патогенної мікрофлори. Відомий пристрій для електрохімічного очищення питної води БСЛ-МЕД-1, суть якого полягає в електрохімічній коагуляції та електрохімічній флотації [Патент на полезную модель № 74910. Устройство электрохимической очистки питьевой воды / А.С. Горшков - Заявка № 2008104871, Зарегистр. 20.07.2008]. Недоліком пристрою є те, що під час очищення води руйнуються частки органічних речовин з утворенням продуктів їх розпаду, які є високотоксичними. Найбільш близьким до запропонованого матеріалу є пристрій для очищення від механічних домішок рідин [А. с. № 1122274 SU, A01J 7/00. Устройство для очистки от механических примесей жидкостей / Б.Φ. Нечитайло, Г.И. Король, Г.И. Винник, Н.В. Нечитайло - № 3606753/30-15; Заявл. 15.06.1983; Опубл. 07.11.1984 // Бюл. № 41], який має фільтрувальний елемент у вигляді стрічки, над якою встановлений патрубок для підводу рідини. Над верхньою частиною фільтруючого елемента навпроти патрубку встановлений лоток, в середині якого між верхнім і нижнім дном закріплені розділювачі рідини, що виконані у вигляді променів, які розміщені під гострим кутом від патрубка з зростаючим кутом в напрямі до зливного патрубка, що має дросельний вентиль, який розділяє рідину патрубком в накопичувальну ємність і на розприскувач по вентилю та трубопроводу. Порожнина лотка з'єднана з розприскувачами. Принцип роботи: оброблювана рідина надходить з патрубка, проходить через фільтруючий елемент, попадає в лоток і, охолоджуючись в потоці, зливається через патрубок в накопичувану ємність. Це рішення може бути аналогом. Недоліком найближчого аналога є те, що він передбачає очищення рідин, переважно молока, лише від механічних домішок. Даний спосіб включає процес охолодження рідин який не має суттєвого значення для очистки дезінфікуючих та миючих розчинів після їх використання. В основу корисної моделі поставлена задача розробити пристрій для очищення миючих та дезінфікуючих розчинів від домішок, як механічного так і біологічного походження, що містить барабани, прижимні вальці, фільтрувальну стрічку, лотки зі зливними патрубками, форсунки для розпилення рідини та щітки для очищення від механічних домішок, згідно з корисною моделлю, використовують лампи ультрафіолетового опромінення з довжиною хвилі 254 нм, щоб забезпечити ефективність пристрою. Порівняльний аналіз з найближчим аналогом дозволяє зробити висновок, що розроблений пристрій для очищення миючих та дезінфікуючих розчинів дозволяє проводити очищення як від механічних так і від домішок біологічного походження, значно підвищує ефективність очищення рідин а також виключає процес їх охолодження, що відповідає критерію "новизна". На кресленні схематично представлено запропонований пристрій для очищення миючих та дезінфікуючих розчинів. Пристрій для очищення миючих та дезінфікуючих розчинів складається з барабана 1, який має по периметру отвори та суцільного барабана 2, прижимних вальців 3, патрубка 4 та лотка 6 з відвідним патрубком 7. Над лотком 6 встановлена лампа ультрафіолетового опромінення 5 з довжиною хвилі 254нм. В нижній частині пристрою змонтовані форсунки 8 для розпилення води на фільтрувальну стрічку ТФХЛ (2411) 10, щітки 9 для очищення фільтрувальної стрічки та лоток 11 з зливним патрубком 12. Для просушування стрічки 10 в нижній частині пристрою встановлений розсіювач тепла 13. Привід барабана 2 відбувається від електродвигуна 14. Пристрій працює наступним чином: відпрацьований розчин по патрубку 4 потрапляє на фільтрувальну стрічку 10, яка повільно рухається. Після проходження через фільтрувальну стрічку 10 очищена рідина потрапляє до лотка 6, де опромінюється ультрафіолетовою лампою 1 UA 70830 U 5 10 15 20 5, після чого відводиться по патрубку 7. Забруднена частина фільтрувальної стрічки 10 при надходженні до нижньої частини пристрою очищується за допомогою води, яка розпилюється на неї з форсунок 8 та щіток 9, які контактують з її поверхнею. При надходженні до барабану 1 стрічка потрапляє під струмінь гарячого повітря, яке надходить з розсіювача тепла 13. Забруднена вода, яка утворюється від чищення фільтрувальної стрічки, потрапляє до лотка 11 та по патрубку 12 відводиться з пристрою. Перевагами запропонованого пристрою є те, що він простий у використанні, не потребує значних матеріальних затрат. За допомогою даного пристрою забезпечується якісне очищення рідин від домішок механічного та біологічного походження. Очищену рідину, отриману за допомогою розробленого пристрою, можна використовувати на різноманітні технічні потреби. Даний пристрій було застосовано у дослідному господарстві ДПДГ "Кутузівка" Інституту тваринництва НААН Харківського району Харківської області для очищення миючих та дезінфікуючих розчинів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для очищення миючих та дезінфікуючих розчинів, що включає барабани, прижимні вальці, фільтрувальну стрічку, лотки зі зливними патрубками, форсунки для розпилення рідини та щітки для очищення від механічних домішок, який відрізняється тим, що для очищення від біологічних домішок використовують лампу ультрафіолетового опромінення з довжиною хвилі 254 нм. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
