Пристрій для очищення рідини від механічних домішок

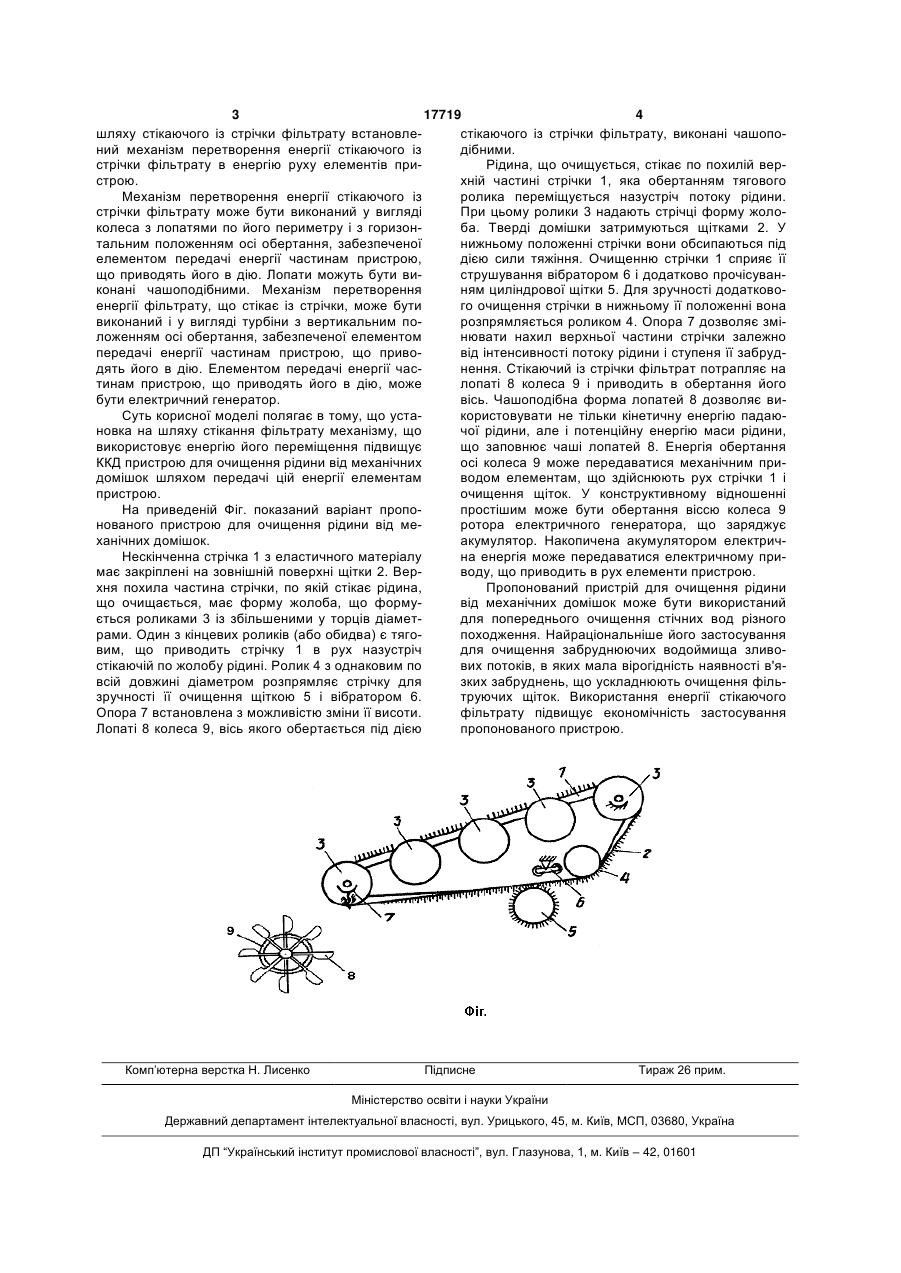

1. Пристрій для очищення рідини від механічних домішок, що містить щітки, встановлені на зовнішній поверхні нескінченної стрічки з еластичного і непроникного для рідини матеріалу, верхня гілка якої виконана у вигляді похилого жолоба і встановлена з можливістю переміщення назустріч потоку рідини, що очищується, який відрізняється тим, що на шляху стікаючого із стрічки фільтрату встановлений механізм перетворення енергії стікаючого із стрічки фільтрату в енергію руху елементів пристрою. 3 17719 4 шляху стікаючого із стрічки фільтрату встановлестікаючого із стрічки фільтрату, виконані чашопоний механізм перетворення енергії стікаючого із дібними. стрічки фільтрату в енергію руху елементів приРідина, що очищується, стікає по похилій верстрою. хній частині стрічки 1, яка обертанням тягового Механізм перетворення енергії стікаючого із ролика переміщується назустріч потоку рідини. стрічки фільтрату може бути виконаний у вигляді При цьому ролики 3 надають стрічці форму жолоколеса з лопатями по його периметру і з горизонба. Тверді домішки затримуються щітками 2. У тальним положенням осі обертання, забезпеченої нижньому положенні стрічки вони обсипаються під елементом передачі енергії частинам пристрою, дією сили тяжіння. Очищенню стрічки 1 сприяє її що приводять його в дію. Лопати можуть бути виструшування вібратором 6 і додатково прочісуванконані чашоподібними. Механізм перетворення ням циліндрової щітки 5. Для зручності додатковоенергії фільтрату, що стікає із стрічки, може бути го очищення стрічки в нижньому її положенні вона виконаний і у вигляді турбіни з вертикальним порозпрямляється роликом 4. Опора 7 дозволяє зміложенням осі обертання, забезпеченої елементом нювати нахил верхньої частини стрічки залежно передачі енергії частинам пристрою, що привовід інтенсивності потоку рідини і ступеня її забруддять його в дію. Елементом передачі енергії часнення. Стікаючий із стрічки фільтрат потрапляє на тинам пристрою, що приводять його в дію, може лопаті 8 колеса 9 і приводить в обертання його бути електричний генератор. вісь. Чашоподібна форма лопатей 8 дозволяє виСуть корисної моделі полягає в тому, що устакористовувати не тільки кінетичну енергію падаюновка на шляху стікання фільтрату механізму, що чої рідини, але і потенційну енергію маси рідини, використовує енергію його переміщення підвищує що заповнює чаші лопатей 8. Енергія обертання ККД пристрою для очищення рідини від механічних осі колеса 9 може передаватися механічним придомішок шляхом передачі цій енергії елементам водом елементам, що здійснюють рух стрічки 1 і пристрою. очищення щіток. У конструктивному відношенні На приведеній Фіг. показаний варіант пропопростішим може бути обертання віссю колеса 9 нованого пристрою для очищення рідини від меротора електричного генератора, що заряджує ханічних домішок. акумулятор. Накопичена акумулятором електричНескінченна стрічка 1 з еластичного матеріалу на енергія може передаватися електричному примає закріплені на зовнішній поверхні щітки 2. Верводу, що приводить в рух елементи пристрою. хня похила частина стрічки, по якій стікає рідина, Пропонований пристрій для очищення рідини що очищається, має форму жолоба, що формувід механічних домішок може бути використаний ється роликами 3 із збільшеними у торців діаметдля попереднього очищення стічних вод різного рами. Один з кінцевих роликів (або обидва) є тягопоходження. Найраціональніше його застосування вим, що приводить стрічку 1 в рух назустріч для очищення забруднюючих водоймища зливостікаючій по жолобу рідині. Ролик 4 з однаковим по вих потоків, в яких мала вірогідність наявності в'явсій довжині діаметром розпрямляє стрічку для зких забруднень, що ускладнюють очищення фільзручності її очищення щіткою 5 і вібратором 6. труючих щіток. Використання енергії стікаючого Опора 7 встановлена з можливістю зміни її висоти. фільтрату підвищує економічність застосування Лопаті 8 колеса 9, вісь якого обертається під дією пропонованого пристрою. Комп’ютерна верстка Н. Лисенко Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
