Металокерамічний антифрикційний сплав

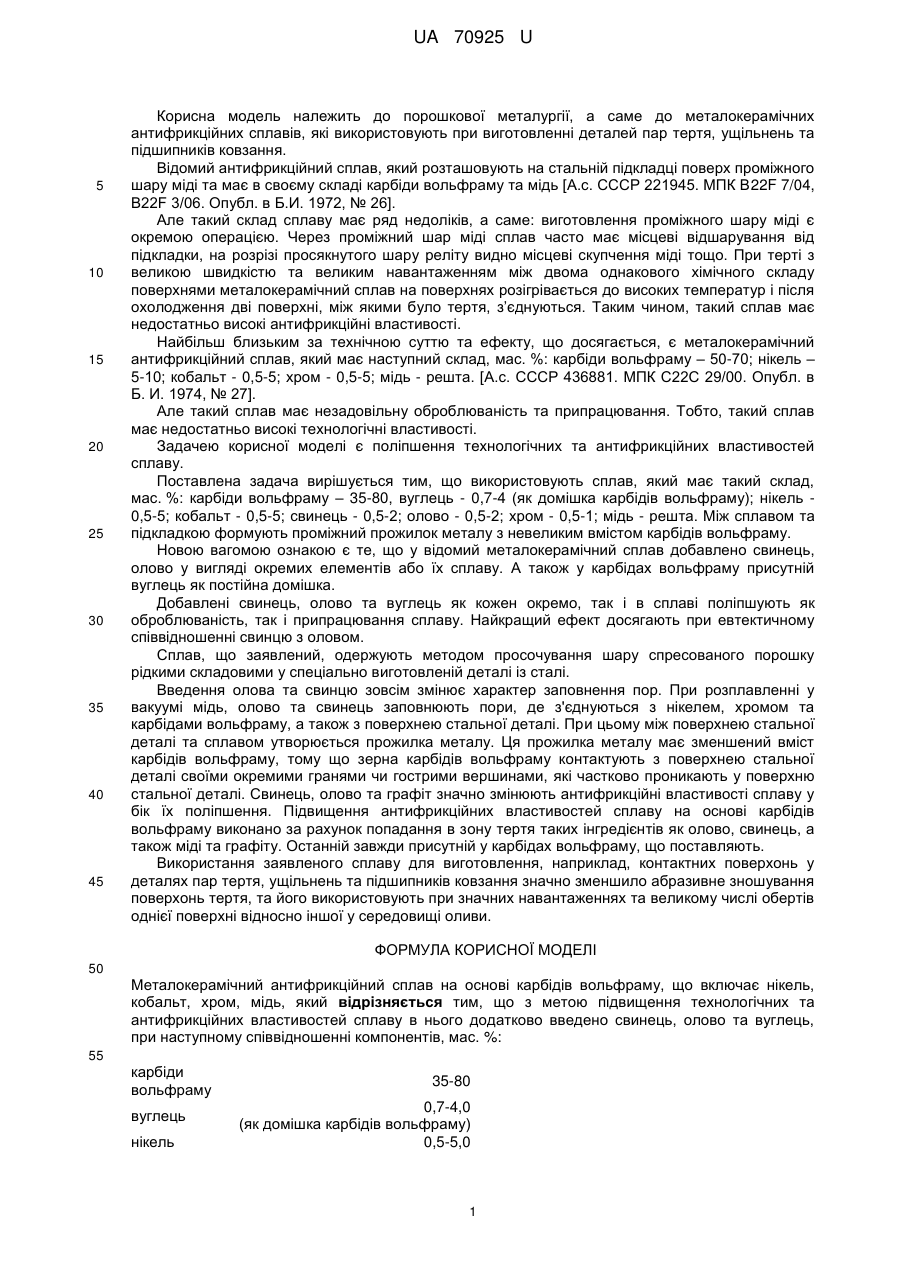

Реферат: Металокерамічний антифрикційний сплав на основі карбідів вольфраму включає нікель, кобальт, хром, мідь, свинець, олово та вуглець. UA 70925 U (12) UA 70925 U UA 70925 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до порошкової металургії, а саме до металокерамічних антифрикційних сплавів, які використовують при виготовленні деталей пар тертя, ущільнень та підшипників ковзання. Відомий антифрикційний сплав, який розташовують на стальній підкладці поверх проміжного шару міді та має в своєму складі карбіди вольфраму та мідь [А.с. СССР 221945. МПК B22F 7/04, B22F 3/06. Опубл. в Б.И. 1972, № 26]. Але такий склад сплаву має ряд недоліків, а саме: виготовлення проміжного шару міді є окремою операцією. Через проміжний шар міді сплав часто має місцеві відшарування від підкладки, на розрізі просякнутого шару реліту видно місцеві скупчення міді тощо. При терті з великою швидкістю та великим навантаженням між двома однакового хімічного складу поверхнями металокерамічний сплав на поверхнях розігрівається до високих температур і після охолодження дві поверхні, між якими було тертя, з’єднуються. Таким чином, такий сплав має недостатньо високі антифрикційні властивості. Найбільш близьким за технічною суттю та ефекту, що досягається, є металокерамічний антифрикційний сплав, який має наступний склад, мас. %: карбіди вольфраму – 50-70; нікель – 5-10; кобальт - 0,5-5; хром - 0,5-5; мідь - решта. [А.с. СССР 436881. МПК С22С 29/00. Опубл. в Б. И. 1974, № 27]. Але такий сплав має незадовільну оброблюваність та припрацювання. Тобто, такий сплав має недостатньо високі технологічні властивості. Задачею корисної моделі є поліпшення технологічних та антифрикційних властивостей сплаву. Поставлена задача вирішується тим, що використовують сплав, який має такий склад, мас. %: карбіди вольфраму – 35-80, вуглець - 0,7-4 (як домішка карбідів вольфраму); нікель 0,5-5; кобальт - 0,5-5; свинець - 0,5-2; олово - 0,5-2; хром - 0,5-1; мідь - решта. Між сплавом та підкладкою формують проміжний прожилок металу з невеликим вмістом карбідів вольфраму. Новою вагомою ознакою є те, що у відомий металокерамічний сплав добавлено свинець, олово у вигляді окремих елементів або їх сплаву. А також у карбідах вольфраму присутній вуглець як постійна домішка. Добавлені свинець, олово та вуглець як кожен окремо, так і в сплаві поліпшують як оброблюваність, так і припрацювання сплаву. Найкращий ефект досягають при евтектичному співвідношенні свинцю з оловом. Сплав, що заявлений, одержують методом просочування шару спресованого порошку рідкими складовими у спеціально виготовленій деталі із сталі. Введення олова та свинцю зовсім змінює характер заповнення пор. При розплавленні у вакуумі мідь, олово та свинець заповнюють пори, де з'єднуються з нікелем, хромом та карбідами вольфраму, а також з поверхнею стальної деталі. При цьому між поверхнею стальної деталі та сплавом утворюється прожилка металу. Ця прожилка металу має зменшений вміст карбідів вольфраму, тому що зерна карбідів вольфраму контактують з поверхнею стальної деталі своїми окремими гранями чи гострими вершинами, які частково проникають у поверхню стальної деталі. Свинець, олово та графіт значно змінюють антифрикційні властивості сплаву у бік їх поліпшення. Підвищення антифрикційних властивостей сплаву на основі карбідів вольфраму виконано за рахунок попадання в зону тертя таких інгредієнтів як олово, свинець, а також міді та графіту. Останній завжди присутній у карбідах вольфраму, що поставляють. Використання заявленого сплаву для виготовлення, наприклад, контактних поверхонь у деталях пар тертя, ущільнень та підшипників ковзання значно зменшило абразивне зношування поверхонь тертя, та його використовують при значних навантаженнях та великому числі обертів однієї поверхні відносно іншої у середовищі оливи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Металокерамічний антифрикційний сплав на основі карбідів вольфраму, що включає нікель, кобальт, хром, мідь, який відрізняється тим, що з метою підвищення технологічних та антифрикційних властивостей сплаву в нього додатково введено свинець, олово та вуглець, при наступному співвідношенні компонентів, мас. %: 55 карбіди вольфраму вуглець нікель 35-80 0,7-4,0 (як домішка карбідів вольфраму) 0,5-5,0 1 UA 70925 U кобальт свинець олово хром мідь 0,5-5,0 0,5-2,0 0,5-2,0 0,5-1,0 решта. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
