Центробіжна форсунка

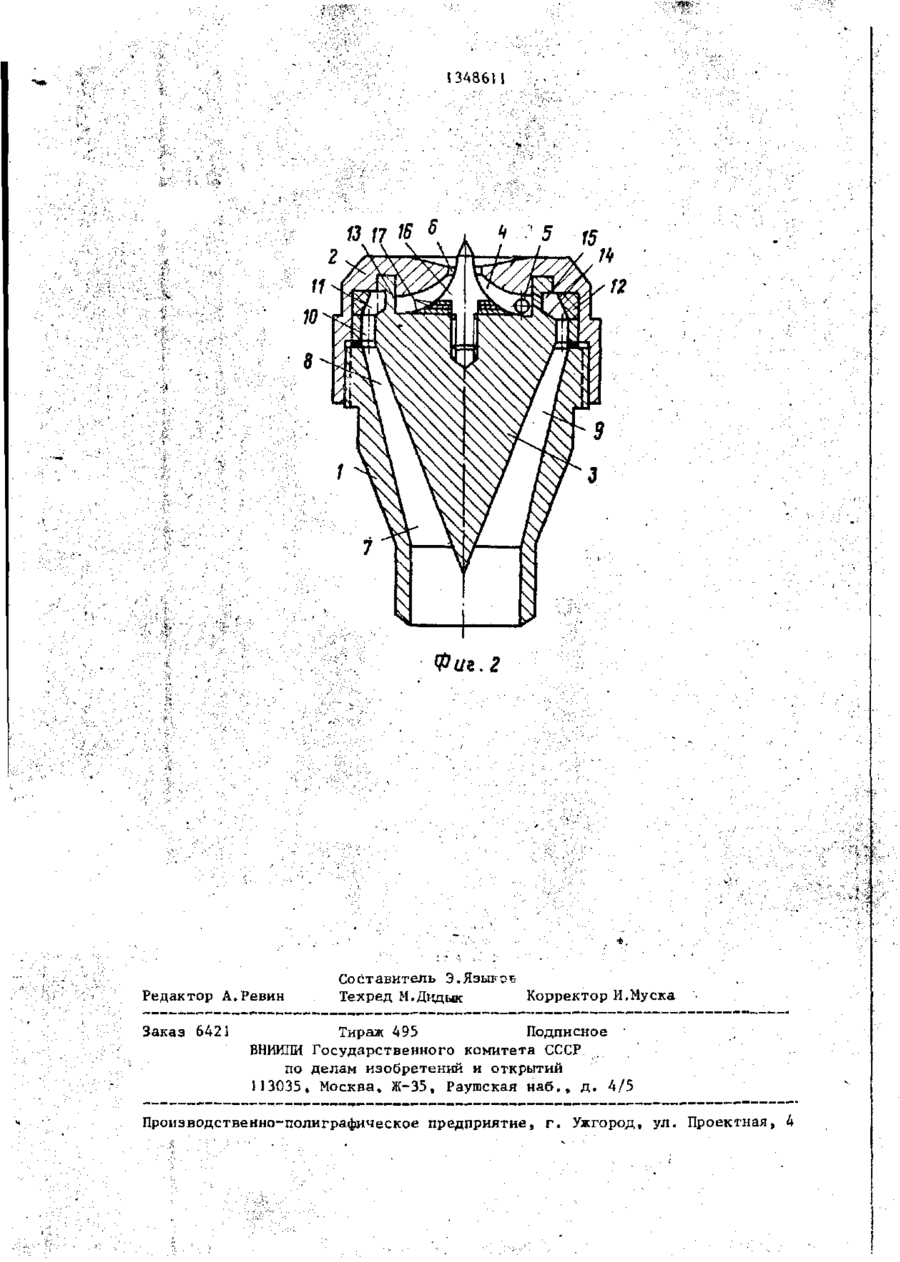

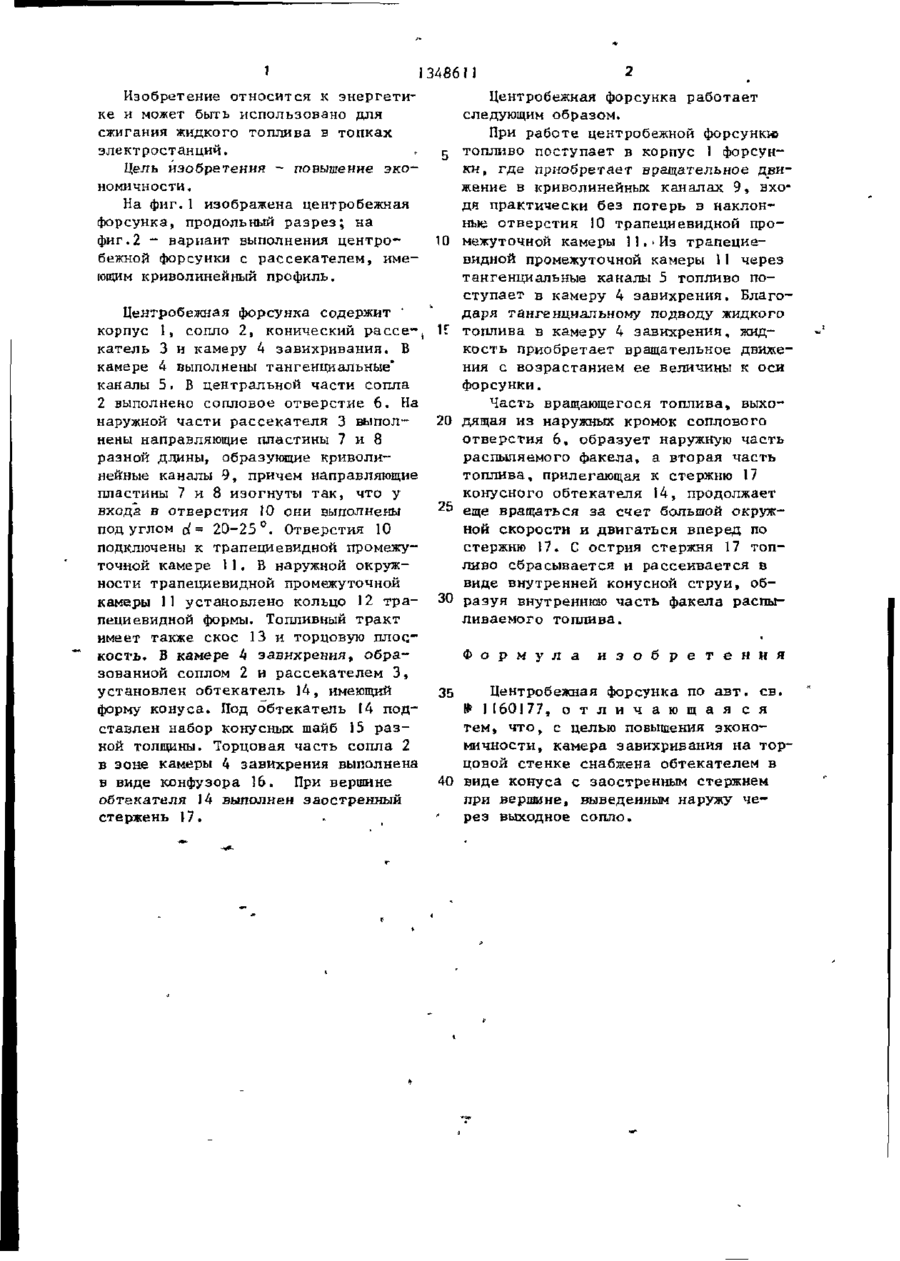

Ияобретение м . б . использовано для сжигания жидкого топлива в топках э л . станций. Цель изобретения повышение экономичности. На торцовой стенке камеры 4 завихривания, образованной соплом 2 и рассекателем 3 , установлен обтекатель 16, выполнен 13 п 18 S 19 Фиг. 1 13486П Изобретение относится к энергетике и может быть использовано для сжигания жидкого топлива в топках электростанции. Цель изобретения - повышение э к о номичности. На фиг.1 изображена центробежная форсунка, продольный р а з р е з ; на фиг.2 - вариант выполнения центробежной форсунки с рассекателем, имеющим криволинейный профиль. Центробежная форсунка содержит ' корпус 1, сопло 2, конический рассе-, катель 3 н камеру 4 завихриванин. В камере 4 выполнены тангенциальные* каналы 5. В центральной части сопла 2 выполнено сопловое отверстие 6. На наружной части рассекателя 3 выполнены направляющие пластины 7 и 8 разной длины, образующие криволинейные каналы 9, причем направляющие пластины 7 и 8 изогнуты так, что у входа в отверстия 10 они выполнены под углом d= 20-25°. Отверстия 10 подключены к трапециевидной промежуточной камере 11. В наружной окружности трапециевидной промежуточной камеры 11 установлено кольцо 12 трапециевидной формы. Топливный тракт имеет также скос 13 и торцовую плоскость. В камере 4 завихрения, образованной соплом 2 и рассекателем 3, установлен обтекатель 14, имеющий форму конуса. Под обтекатель 14 подставлен набор конусных шайб 15 разной толщины. Торцовая часть сопла 2 в зоне камеры 4 завихрения выполнена в виде конфузора 16. При вершине обтекателя 14 выполнен заостренный стержень 17. 10 1F 20 2 5 30 Центробежная форсунка работает следующим образом. При работе центробежной форсунки» топливо поступает в корпус 1 форсунки, где приобретает вращательное движение в криволинейных каналах 9, входя практически без потерь в наклонные отверстия J0 трапециевидной промежуточной камеры 11.> Из трапециевидной промежуточной камеры 11 через тангенциальные каналы 5 топливо поступает в камеру 4 завихрения. Благодаря тангенциальному подводу жидкого топлива в камеру 4 завихрения, жидкость приобретает вращательное движения с возрастанием ее величины к оси форсунки. Часть вращающегося топлива, выходящая из наружных кромок соплового отверстия 6, образует наружную часть распыляемого факела, а вторая часть топлива, прилегающая к стержню 17 конусного обтекателя 14, продолжает еще вращаться за счет большой окружной скорости и двигаться вперед по стержню 17. С острия стержня 17 топливо сбрасывается и рассеивается в виде внутренней конусной струи, образуя внутреннюю часть факела распиливаемого топлива. Ф о р м у л а 35 2 и з о б р е т е н и я Центробежная форсунка по а в т . с в . № I 160177» о т л и ч а ю щ а я ся тем, что, с целью повышения экономичности, камера завихривания на торцовой стенке снабжена обтекателем в 40 виде конуса с заостренным стержнем при вершине, выведенным наружу че' рез выходное сопло, 134861 '? 15 Фиг. 2 Редактор А.Ревин Заказ 6421 Составитель Э.Языков Техред М.Дидык Корректор И.My ска Тираж 495 Подписное В И П Государственного комитета СССР НИИ по делам изобретений и открытий 113035. Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
