Відцентрова форсунка для охолоджування води

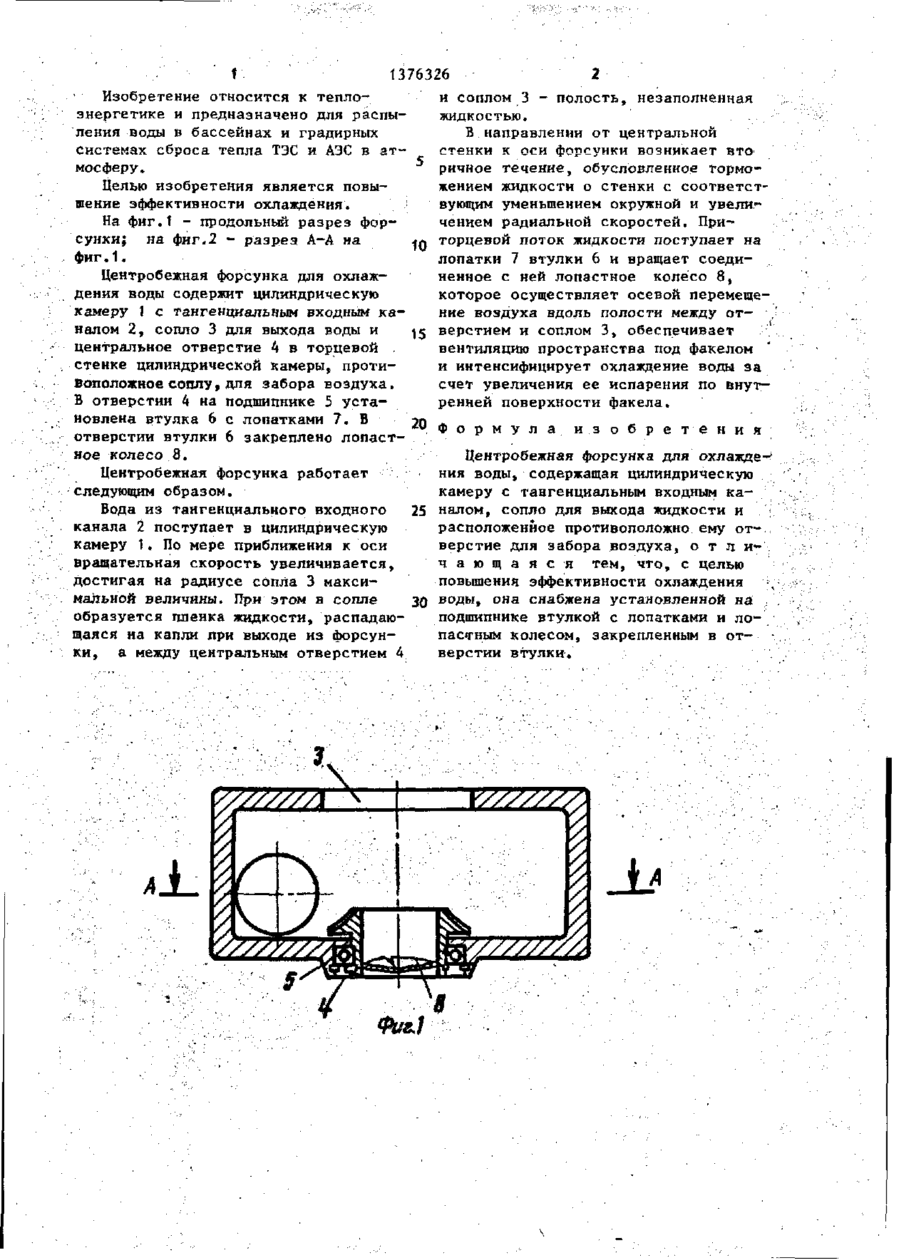

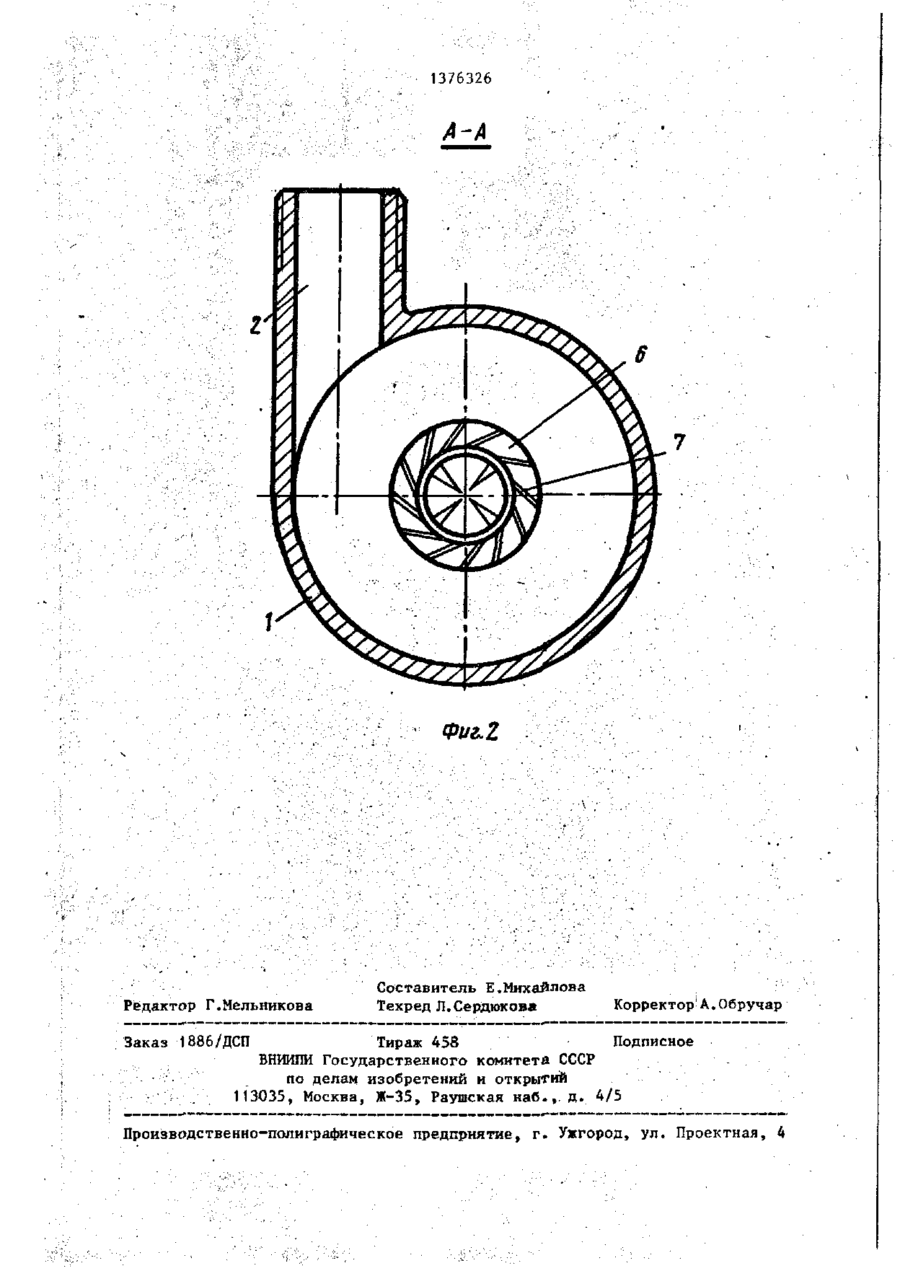

ДЛЯ СЛУЖЕБНОГО ПОЛЬЗОВАНИЯ ЭКЗ N , » СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИН 0 1376326 (51)4 В 05 В 1/34 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ "•*' ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3997291/31-05 (22) 29.12.85 (71) Днепропетровский государственный университет им. 300-летия воссоединения Украины с Россией (72) В.П.Коваль, В.Г.Голуб и В.Ю.Литвинов (53) 66.069.83 (088.8) (56) Авторское свидетельство СССР » 1166832, кл. В 05 В 1/34, 1983. (54) ЦЕНТРОБЕЖНАЯ ФОРСУНКА ДЛЯ 0Х- . \ ЛАВДЕНИЯ ВОДЫ (57) Изобретение относится к теплоэнергетике и предназначено для сие-. тем распыления воды в бассейнах и I системах сброса тепла ТЭС и АЭС в : атмосферу. Цель - повышение эффективности охлаждения воды. Для этого центробежная форсунка снабжена установленной на подшипнике в отверстии для забора воздуха втулкой с лопатками. В отверстии втулки закреплено лопастное колесо. При тангенциальной . , подаче воды в камеру она вращает втулку с лопастным колесом, засасываемый воздух обеспечивает интенсивное охлаждение воды. 2 ил. І С го ю 7-88 РПФ f 1376326 Изобретение относится к теплоэнергетике и предназначено для распыления воды в бассейнах и градирных системах сброса тепла ТЭС и АЭС в атмосферу. Целью изобретения является повышение эффективности охлаждения. На фиг.1 - продольный разрез форсунки; на фиг.2 - разрез А-А на 10 фиг.1. Центробежная форсунка для охлаждения воды содержит цилиндрическую камеру 1 с тангенциальным входным каналом 2, сопло 3 для выхода воды и 15 центральное отверстие 4 в торцевой . стенке цилиндрической камеры, противоположное соплу, для забора воздуха. В отверстии 4 на подшипнике 5 установлена втулка 6 с лопатками 7. В 20 отверстии втулки 6 закреплено лопастное колесо 8. Центробежная форсунка работает следующим образом. Вода из тангенциального входного 25 канала 2 поступает в цилиндрическую камеру 1. По мере приближения к оси вращательная скорость увеличивается, достигая на радиусе сопла 3 максимальной величины. При этом в сопле 30 образуется пленка жидкости, распадающаяся на капли при выходе из форсунки, а между центральным отверстием 4 //У/////Ї N Фиг.1 2 и соплом 3 - полость, незаполненная жидкостью. В направлении от центральной стенки к оси Форсунки возникает вто ричное течение, обусловленное торможением жидкости о стенки с соответствующим уменьшением окружной и увеличением радиальной скоростей. При^торцевой поток жидкости поступает на лопатки 7 втулки 6 и вращает соединенное с ней лопастное колесо 8, которое осуществляет осевой перемещение воздуха вдоль полости между от- , верстием и соплом 3, обеспечивает вентиляцию пространства под факелом и интенсифицирует охлаждение воды за счет увеличения ее испарения по внутренней поверхности факела. Ф о р м у л а и з о б р е т е н и я Центробежная форсунка для охлажде-1 ния воды, содержащая цилиндрическую камеру с тангенциальным входным каналом, сопло для выхода жидкости и ; расположенное противоположно ему отверстие для забора воздуха, о т л и-1. ч а ю щ а я с я тем, что, с целью повышения эффективности охлаждения воды, она снабжена установленной на ; подшипнике втулкой с лопатками и лопастным колесом, закрепленным в отверстии втулки. 1376326 A-A Фиг.2 Редактор Г.Мельникова Заказ 1886/ДСП ••.••>•• . Составитель Е.Михайлова Техред Л.Сердюкова Тираж 458 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб.,. д. Корректор! А.Обручар Подписное 4/5 Производственно-полиграфическое предприятие, г- Ужгород, ул. Проектная, V V
