Викопувальний орган коренезбиральної машини

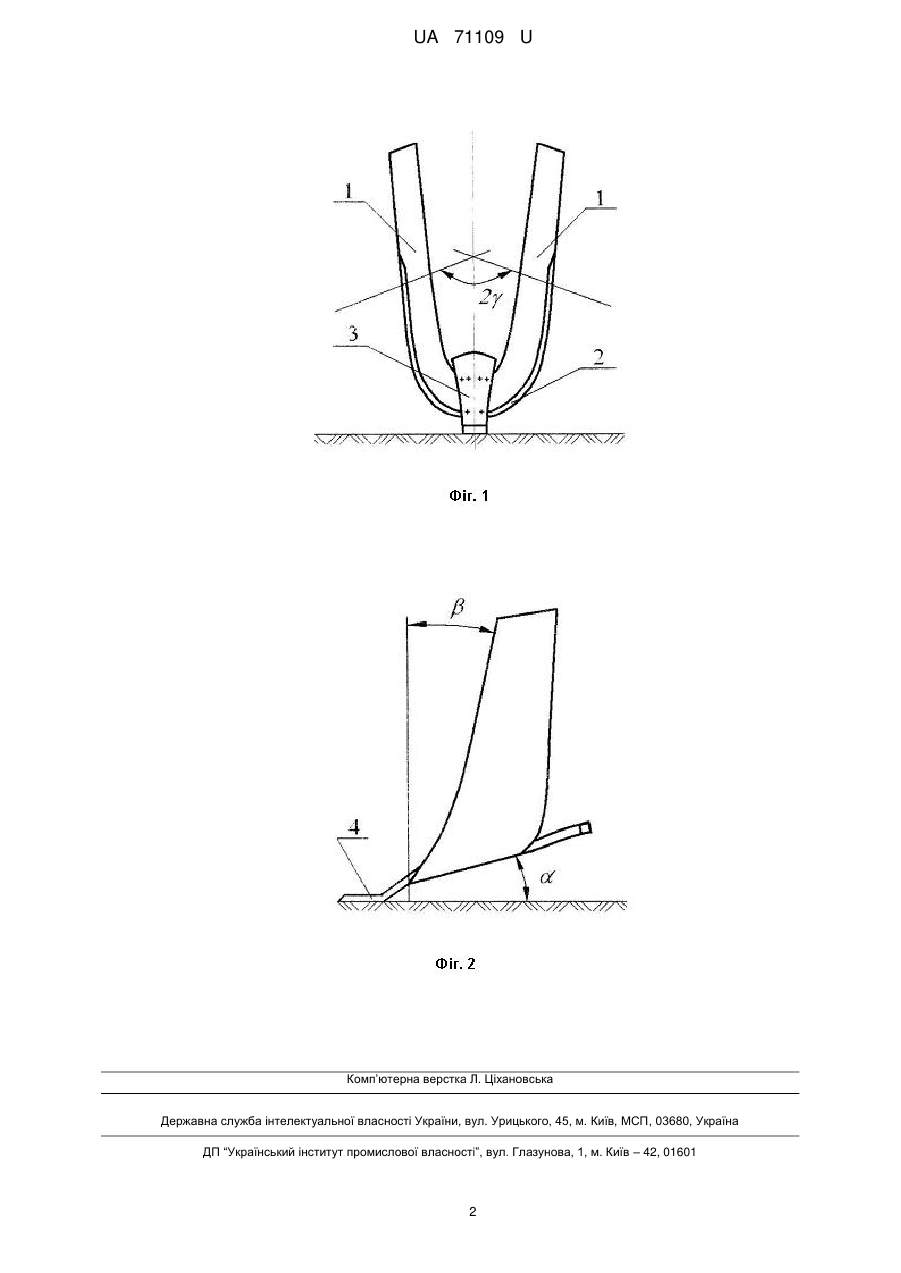

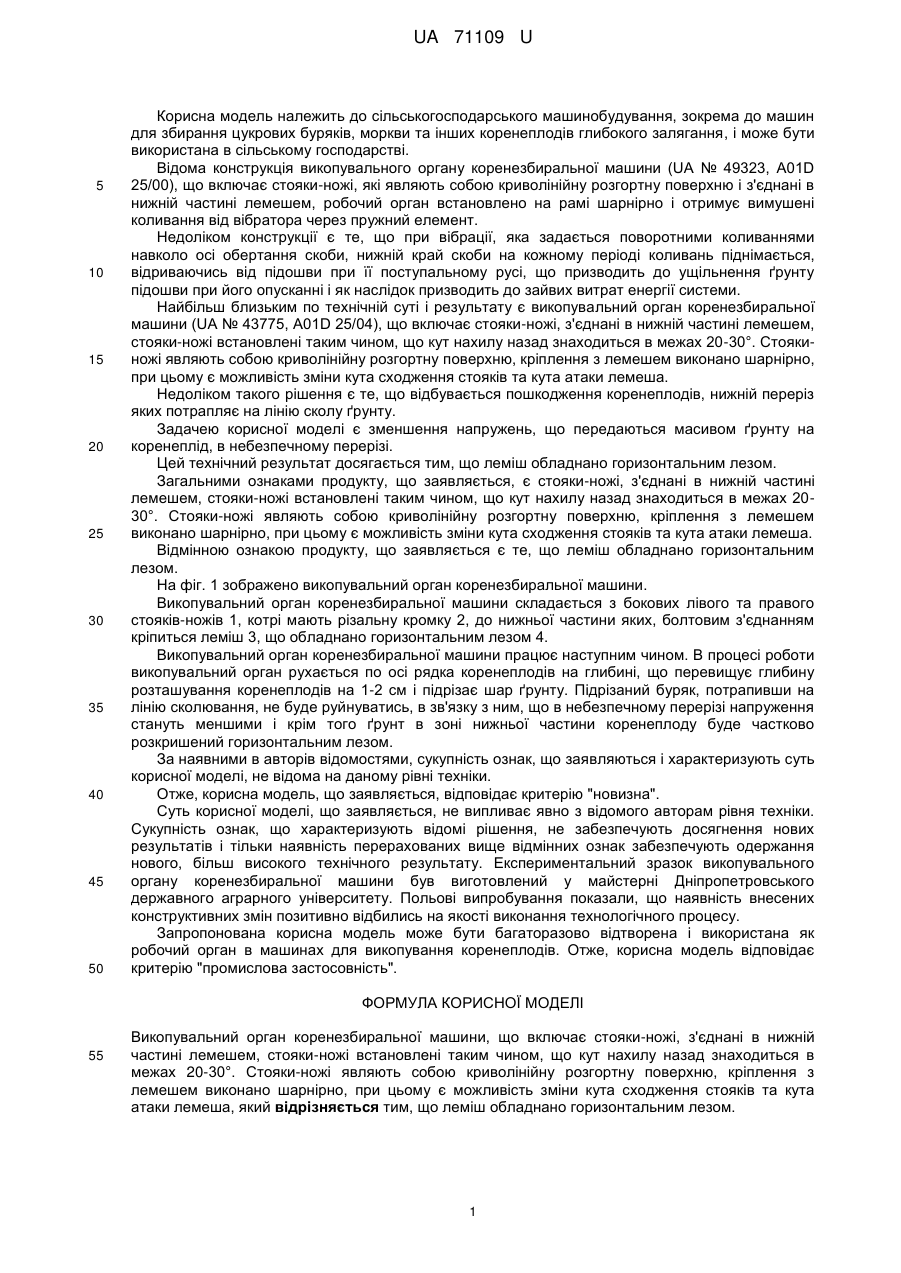

Реферат: Викопувальний орган коренезбиральної машини включає стояки-ножі, з'єднані в нижній частині лемешем, який обладнано горизонтальним лезом. UA 71109 U (12) UA 71109 U UA 71109 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарського машинобудування, зокрема до машин для збирання цукрових буряків, моркви та інших коренеплодів глибокого залягання, і може бути використана в сільському господарстві. Відома конструкція викопувального органу коренезбиральної машини (UA № 49323, А01D 25/00), що включає стояки-ножі, які являють собою криволінійну розгортну поверхню і з'єднані в нижній частині лемешем, робочий орган встановлено на рамі шарнірно і отримує вимушені коливання від вібратора через пружний елемент. Недоліком конструкції є те, що при вібрації, яка задається поворотними коливаннями навколо осі обертання скоби, нижній край скоби на кожному періоді коливань піднімається, відриваючись від підошви при її поступальному русі, що призводить до ущільнення ґрунту підошви при його опусканні і як наслідок призводить до зайвих витрат енергії системи. Найбільш близьким по технічній суті і результату є викопувальний орган коренезбиральної машини (UA № 43775, А01D 25/04), що включає стояки-ножі, з'єднані в нижній частині лемешем, стояки-ножі встановлені таким чином, що кут нахилу назад знаходиться в межах 20-30°. Стоякиножі являють собою криволінійну розгортну поверхню, кріплення з лемешем виконано шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша. Недоліком такого рішення є те, що відбувається пошкодження коренеплодів, нижній переріз яких потрапляє на лінію сколу ґрунту. Задачею корисної моделі є зменшення напружень, що передаються масивом ґрунту на коренеплід, в небезпечному перерізі. Цей технічний результат досягається тим, що леміш обладнано горизонтальним лезом. Загальними ознаками продукту, що заявляється, є стояки-ножі, з'єднані в нижній частині лемешем, стояки-ножі встановлені таким чином, що кут нахилу назад знаходиться в межах 2030°. Стояки-ножі являють собою криволінійну розгортну поверхню, кріплення з лемешем виконано шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша. Відмінною ознакою продукту, що заявляється є те, що леміш обладнано горизонтальним лезом. На фіг. 1 зображено викопувальний орган коренезбиральної машини. Викопувальний орган коренезбиральної машини складається з бокових лівого та правого стояків-ножів 1, котрі мають різальну кромку 2, до нижньої частини яких, болтовим з'єднанням кріпиться леміш 3, що обладнано горизонтальним лезом 4. Викопувальний орган коренезбиральної машини працює наступним чином. В процесі роботи викопувальний орган рухається по осі рядка коренеплодів на глибині, що перевищує глибину розташування коренеплодів на 1-2 см і підрізає шар ґрунту. Підрізаний буряк, потрапивши на лінію сколювання, не буде руйнуватись, в зв'язку з ним, що в небезпечному перерізі напруження стануть меншими і крім того ґрунт в зоні нижньої частини коренеплоду буде частково розкришений горизонтальним лезом. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Експериментальний зразок викопувального органу коренезбиральної машини був виготовлений у майстерні Дніпропетровського державного аграрного університету. Польові випробування показали, що наявність внесених конструктивних змін позитивно відбились на якості виконання технологічного процесу. Запропонована корисна модель може бути багаторазово відтворена і використана як робочий орган в машинах для викопування коренеплодів. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Викопувальний орган коренезбиральної машини, що включає стояки-ножі, з'єднані в нижній частині лемешем, стояки-ножі встановлені таким чином, що кут нахилу назад знаходиться в межах 20-30°. Стояки-ножі являють собою криволінійну розгортну поверхню, кріплення з лемешем виконано шарнірно, при цьому є можливість зміни кута сходження стояків та кута атаки лемеша, який відрізняється тим, що леміш обладнано горизонтальним лезом. 1 UA 71109 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
