Тримач для зарядки портативного пристрою

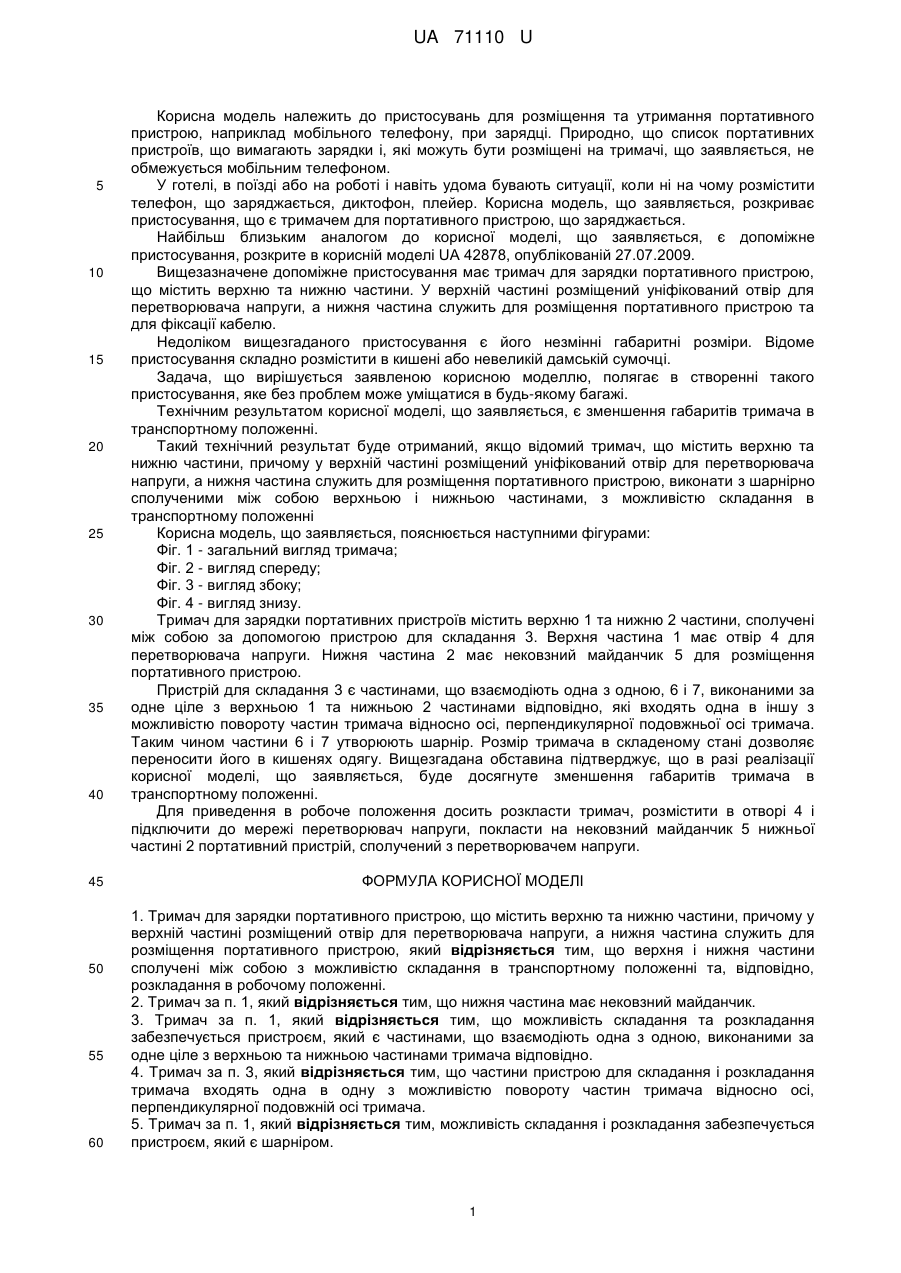

Реферат: Тримач для зарядки портативного пристрою містить верхню та нижню частини, причому у верхній частині розміщений отвір для перетворювача напруги, а нижня частина служить для розміщення портативного пристрою. Верхня і нижня частини сполучені між собою з можливістю складання в транспортному положенні та, відповідно, розкладання в робочому положенні. UA 71110 U (54) ТРИМАЧ ДЛЯ ЗАРЯДКИ ПОРТАТИВНОГО ПРИСТРОЮ UA 71110 U UA 71110 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до пристосувань для розміщення та утримання портативного пристрою, наприклад мобільного телефону, при зарядці. Природно, що список портативних пристроїв, що вимагають зарядки і, які можуть бути розміщені на тримачі, що заявляється, не обмежується мобільним телефоном. У готелі, в поїзді або на роботі і навіть удома бувають ситуації, коли ні на чому розмістити телефон, що заряджається, диктофон, плейер. Корисна модель, що заявляється, розкриває пристосування, що є тримачем для портативного пристрою, що заряджається. Найбільш близьким аналогом до корисної моделі, що заявляється, є допоміжне пристосування, розкрите в корисній моделі UA 42878, опублікованій 27.07.2009. Вищезазначене допоміжне пристосування має тримач для зарядки портативного пристрою, що містить верхню та нижню частини. У верхній частині розміщений уніфікований отвір для перетворювача напруги, а нижня частина служить для розміщення портативного пристрою та для фіксації кабелю. Недоліком вищезгаданого пристосування є його незмінні габаритні розміри. Відоме пристосування складно розмістити в кишені або невеликій дамській сумочці. Задача, що вирішується заявленою корисною моделлю, полягає в створенні такого пристосування, яке без проблем може уміщатися в будь-якому багажі. Технічним результатом корисної моделі, що заявляється, є зменшення габаритів тримача в транспортному положенні. Такий технічний результат буде отриманий, якщо відомий тримач, що містить верхню та нижню частини, причому у верхній частині розміщений уніфікований отвір для перетворювача напруги, а нижня частина служить для розміщення портативного пристрою, виконати з шарнірно сполученими між собою верхньою і нижньою частинами, з можливістю складання в транспортному положенні Корисна модель, що заявляється, пояснюється наступними фігурами: Фіг. 1 - загальний вигляд тримача; Фіг. 2 - вигляд спереду; Фіг. 3 - вигляд збоку; Фіг. 4 - вигляд знизу. Тримач для зарядки портативних пристроїв містить верхню 1 та нижню 2 частини, сполучені між собою за допомогою пристрою для складання 3. Верхня частина 1 має отвір 4 для перетворювача напруги. Нижня частина 2 має нековзний майданчик 5 для розміщення портативного пристрою. Пристрій для складання 3 є частинами, що взаємодіють одна з одною, 6 і 7, виконаними за одне ціле з верхньою 1 та нижньою 2 частинами відповідно, які входять одна в іншу з можливістю повороту частин тримача відносно осі, перпендикулярної подовжньої осі тримача. Таким чином частини 6 і 7 утворюють шарнір. Розмір тримача в складеному стані дозволяє переносити його в кишенях одягу. Вищезгадана обставина підтверджує, що в разі реалізації корисної моделі, що заявляється, буде досягнуте зменшення габаритів тримача в транспортному положенні. Для приведення в робоче положення досить розкласти тримач, розмістити в отворі 4 і підключити до мережі перетворювач напруги, покласти на нековзний майданчик 5 нижньої частині 2 портативний пристрій, сполучений з перетворювачем напруги. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 1. Тримач для зарядки портативного пристрою, що містить верхню та нижню частини, причому у верхній частині розміщений отвір для перетворювача напруги, а нижня частина служить для розміщення портативного пристрою, який відрізняється тим, що верхня і нижня частини сполучені між собою з можливістю складання в транспортному положенні та, відповідно, розкладання в робочому положенні. 2. Тримач за п. 1, який відрізняється тим, що нижня частина має нековзний майданчик. 3. Тримач за п. 1, який відрізняється тим, що можливість складання та розкладання забезпечується пристроєм, який є частинами, що взаємодіють одна з одною, виконаними за одне ціле з верхньою та нижньою частинами тримача відповідно. 4. Тримач за п. 3, який відрізняється тим, що частини пристрою для складання і розкладання тримача входять одна в одну з можливістю повороту частин тримача відносно осі, перпендикулярної подовжній осі тримача. 5. Тримач за п. 1, який відрізняється тим, можливість складання і розкладання забезпечується пристроєм, який є шарніром. 1 UA 71110 U 2 UA 71110 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
