Викопувальний орган коренезбиральної машини

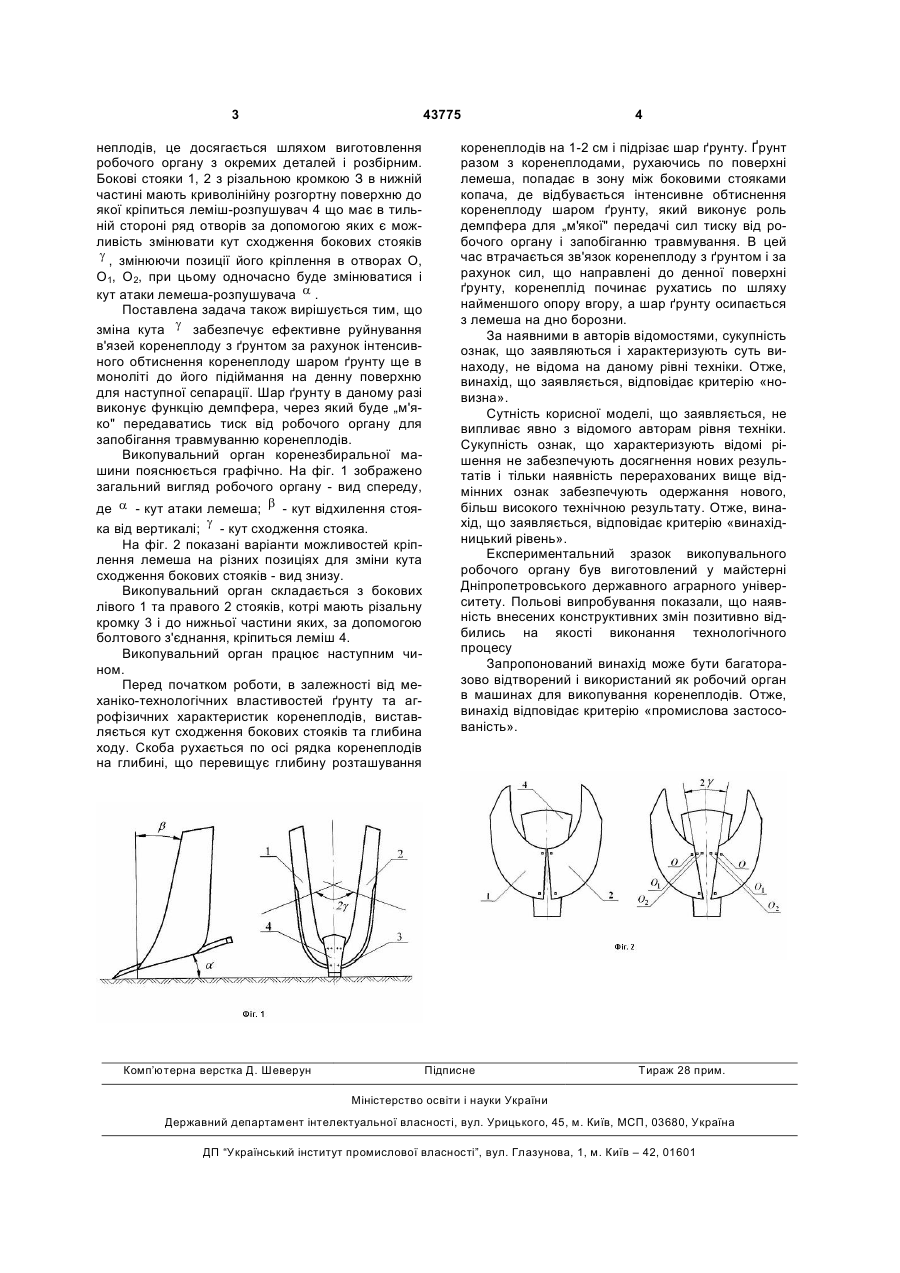

1. Викопувальний орган коренезбиральної машини, що містить V-подібні стояки-ножі, з'єднані 3 43775 неплодів, це досягається шляхом виготовлення робочого органу з окремих деталей і розбірним. Бокові стояки 1, 2 з різальною кромкою З в нижній частині мають криволінійну розгортну поверхню до якої кріпиться леміш-розпушувач 4 що має в тильній стороні ряд отворів за допомогою яких є можливість змінювати кут сходження бокових стояків g , змінюючи позиції його кріплення в отворах О, О1, О2, при цьому одночасно буде змінюватися і кут атаки лемеша-розпушувача a . Поставлена задача також вирішується тим, що зміна кута g забезпечує ефективне руйнування в'язей коренеплоду з ґрунтом за рахунок інтенсивного обтиснення коренеплоду шаром ґрунту ще в моноліті до його підіймання на денну поверхню для наступної сепарації. Шар ґрунту в даному разі виконує функцію демпфера, через який буде „м'яко" передаватись тиск від робочого органу для запобігання травмуванню коренеплодів. Викопувальний орган коренезбиральної машини пояснюється графічно. На фіг. 1 зображено загальний вигляд робочого органу - вид спереду, де a - кут атаки лемеша; b - кут відхилення стояка від вертикалі; g - кут сходження стояка. На фіг. 2 показані варіанти можливостей кріплення лемеша на різних позиціях для зміни кута сходження бокових стояків - вид знизу. Викопувальний орган складається з бокових лівого 1 та правого 2 стояків, котрі мають різальну кромку 3 і до нижньої частини яких, за допомогою болтового з'єднання, кріпиться леміш 4. Викопувальний орган працює наступним чином. Перед початком роботи, в залежності від механіко-технологічних властивостей ґрунту та агрофізичних характеристик коренеплодів, виставляється кут сходження бокових стояків та глибина ходу. Скоба рухається по осі рядка коренеплодів на глибині, що перевищує глибину розташування Комп’ютерна верстка Д. Шеверун 4 коренеплодів на 1-2 см і підрізає шар ґрунту. Ґрунт разом з коренеплодами, рухаючись по поверхні лемеша, попадає в зону між боковими стояками копача, де відбувається інтенсивне обтиснення коренеплоду шаром ґрунту, який виконує роль демпфера для „м'якої" передачі сил тиску від робочого органу і запобіганню травмування. В цей час втрачається зв'язок коренеплоду з ґрунтом і за рахунок сил, що направлені до денної поверхні ґрунту, коренеплід починає рухатись по шляху найменшого опору вгору, а шар ґрунту осипається з лемеша на дно борозни. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть винаходу, не відома на даному рівні техніки. Отже, винахід, що заявляється, відповідає критерію «новизна». Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічною результату. Отже, винахід, що заявляється, відповідає критерію «винахідницький рівень». Експериментальний зразок викопувального робочого органу був виготовлений у майстерні Дніпропетровського державного аграрного університету. Польові випробування показали, що наявність внесених конструктивних змін позитивно відбились на якості виконання технологічного процесу Запропонований винахід може бути багаторазово відтворений і використаний як робочий орган в машинах для викопування коренеплодів. Отже, винахід відповідає критерію «промислова застосованість». Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
