Пристрій захисту трансформатора струму від перенапруг

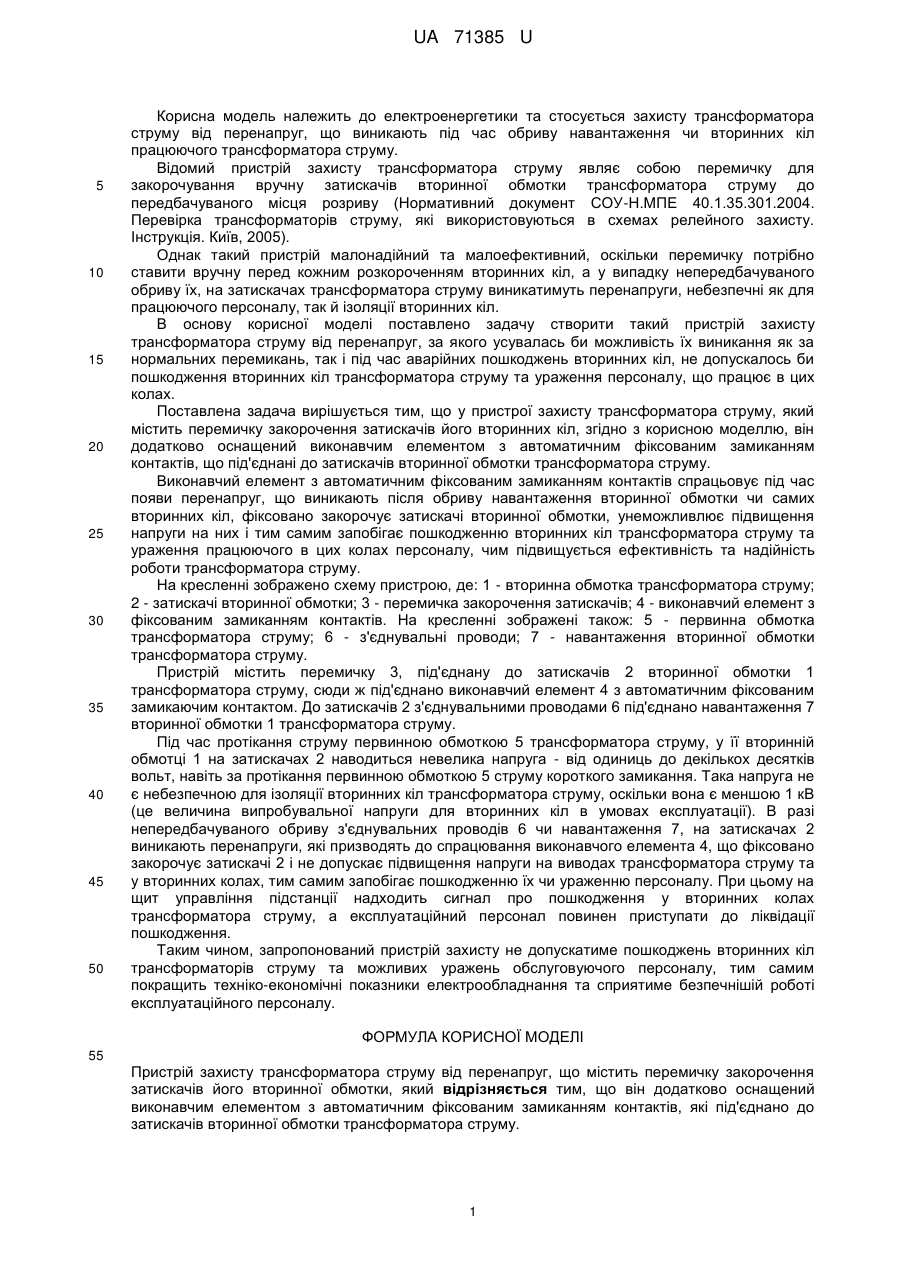

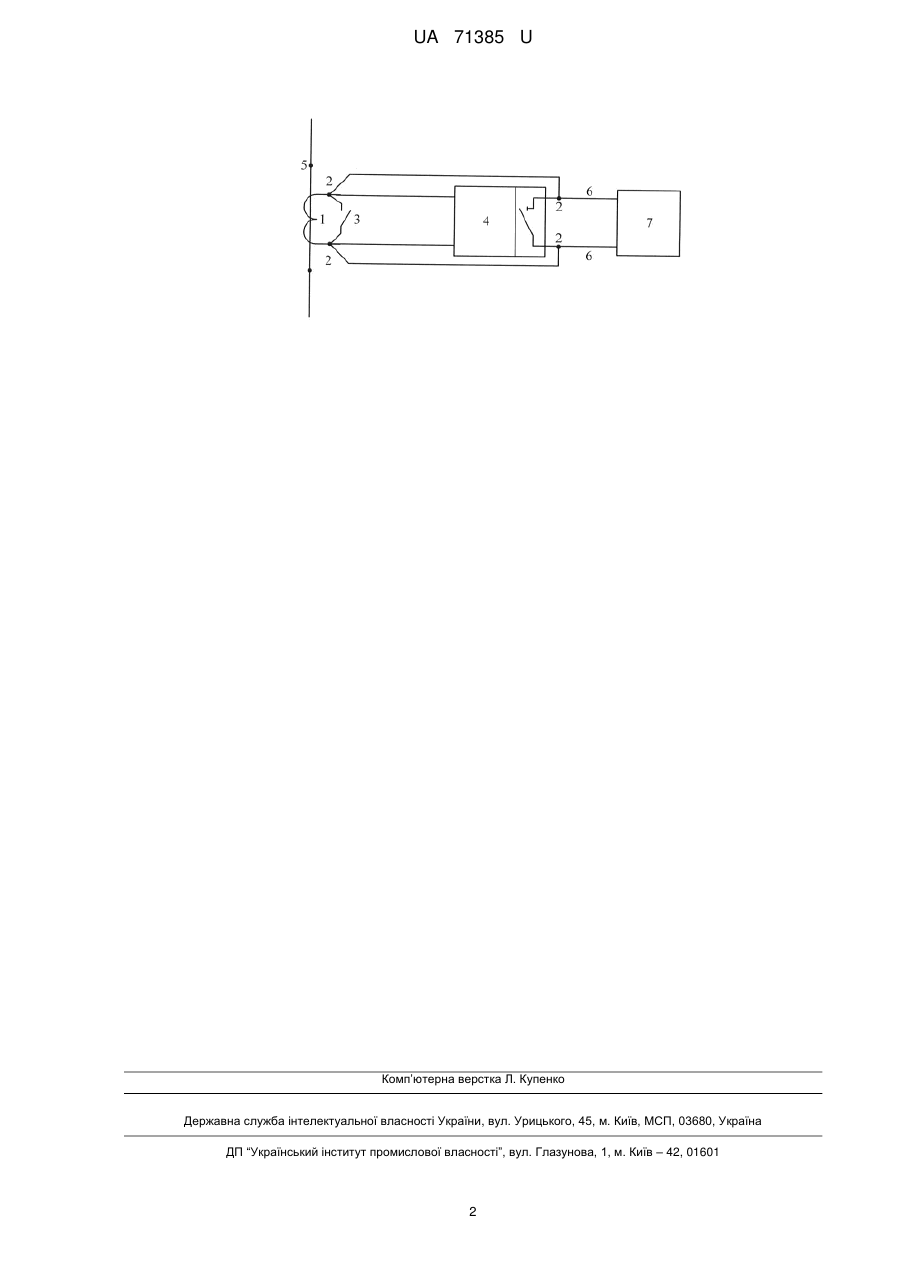

Реферат: Пристрій захисту трансформатора струму від перенапруг містить перемичку закорочення затискачів його вторинної обмотки. Додатково він оснащений виконавчим елементом з автоматичним фіксованим замиканням контактів, які під'єднано до затискачів вторинної обмотки трансформатора струму. UA 71385 U (54) ПРИСТРІЙ ЗАХИСТУ ТРАНСФОРМАТОРА СТРУМУ ВІД ПЕРЕНАПРУГ UA 71385 U UA 71385 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до електроенергетики та стосується захисту трансформатора струму від перенапруг, що виникають під час обриву навантаження чи вторинних кіл працюючого трансформатора струму. Відомий пристрій захисту трансформатора струму являє собою перемичку для закорочування вручну затискачів вторинної обмотки трансформатора струму до передбачуваного місця розриву (Нормативний документ СОУ-Н.МПЕ 40.1.35.301.2004. Перевірка трансформаторів струму, які використовуються в схемах релейного захисту. Інструкція. Київ, 2005). Однак такий пристрій малонадійний та малоефективний, оскільки перемичку потрібно ставити вручну перед кожним розкороченням вторинних кіл, а у випадку непередбачуваного обриву їх, на затискачах трансформатора струму виникатимуть перенапруги, небезпечні як для працюючого персоналу, так й ізоляції вторинних кіл. В основу корисної моделі поставлено задачу створити такий пристрій захисту трансформатора струму від перенапруг, за якого усувалась би можливість їх виникання як за нормальних перемикань, так і під час аварійних пошкоджень вторинних кіл, не допускалось би пошкодження вторинних кіл трансформатора струму та ураження персоналу, що працює в цих колах. Поставлена задача вирішується тим, що у пристрої захисту трансформатора струму, який містить перемичку закорочення затискачів його вторинних кіл, згідно з корисною моделлю, він додатково оснащений виконавчим елементом з автоматичним фіксованим замиканням контактів, що під'єднані до затискачів вторинної обмотки трансформатора струму. Виконавчий елемент з автоматичним фіксованим замиканням контактів спрацьовує під час появи перенапруг, що виникають після обриву навантаження вторинної обмотки чи самих вторинних кіл, фіксовано закорочує затискачі вторинної обмотки, унеможливлює підвищення напруги на них і тим самим запобігає пошкодженню вторинних кіл трансформатора струму та ураження працюючого в цих колах персоналу, чим підвищується ефективність та надійність роботи трансформатора струму. На кресленні зображено схему пристрою, де: 1 - вторинна обмотка трансформатора струму; 2 - затискачі вторинної обмотки; 3 - перемичка закорочення затискачів; 4 - виконавчий елемент з фіксованим замиканням контактів. На кресленні зображені також: 5 - первинна обмотка трансформатора струму; 6 - з'єднувальні проводи; 7 - навантаження вторинної обмотки трансформатора струму. Пристрій містить перемичку 3, під'єднану до затискачів 2 вторинної обмотки 1 трансформатора струму, сюди ж під'єднано виконавчий елемент 4 з автоматичним фіксованим замикаючим контактом. До затискачів 2 з'єднувальними проводами 6 під'єднано навантаження 7 вторинної обмотки 1 трансформатора струму. Під час протікання струму первинною обмоткою 5 трансформатора струму, у її вторинній обмотці 1 на затискачах 2 наводиться невелика напруга - від одиниць до декількох десятків вольт, навіть за протікання первинною обмоткою 5 струму короткого замикання. Така напруга не є небезпечною для ізоляції вторинних кіл трансформатора струму, оскільки вона є меншою 1 кВ (це величина випробувальної напруги для вторинних кіл в умовах експлуатації). В разі непередбачуваного обриву з'єднувальних проводів 6 чи навантаження 7, на затискачах 2 виникають перенапруги, які призводять до спрацювання виконавчого елемента 4, що фіксовано закорочує затискачі 2 і не допускає підвищення напруги на виводах трансформатора струму та у вторинних колах, тим самим запобігає пошкодженню їх чи ураженню персоналу. При цьому на щит управління підстанції надходить сигнал про пошкодження у вторинних колах трансформатора струму, а експлуатаційний персонал повинен приступати до ліквідації пошкодження. Таким чином, запропонований пристрій захисту не допускатиме пошкоджень вторинних кіл трансформаторів струму та можливих уражень обслуговуючого персоналу, тим самим покращить техніко-економічні показники електрообладнання та сприятиме безпечнішій роботі експлуатаційного персоналу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій захисту трансформатора струму від перенапруг, що містить перемичку закорочення затискачів його вторинної обмотки, який відрізняється тим, що він додатково оснащений виконавчим елементом з автоматичним фіксованим замиканням контактів, які під'єднано до затискачів вторинної обмотки трансформатора струму. 1 UA 71385 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
