Пусковий пристрій ізолювального дихального апарата

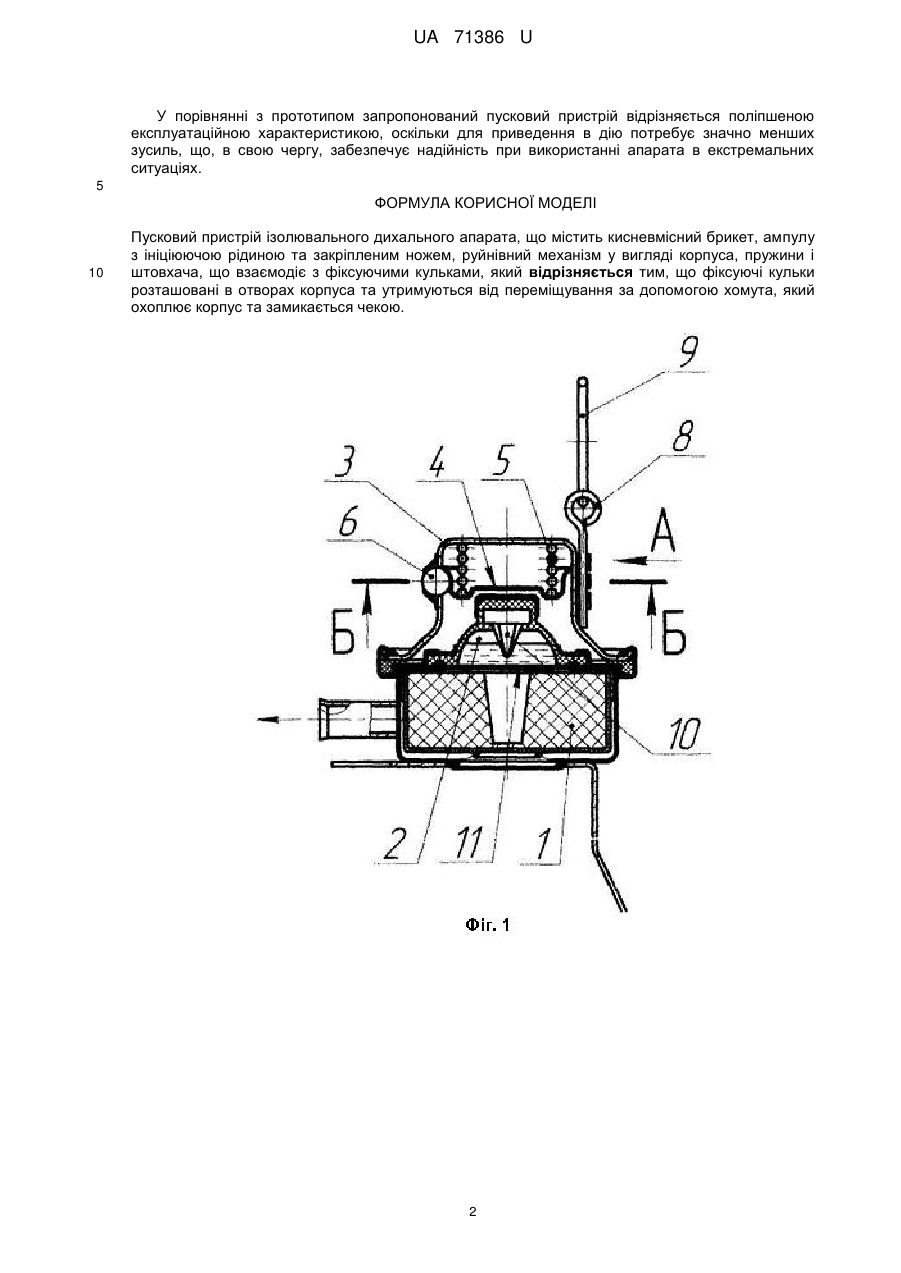

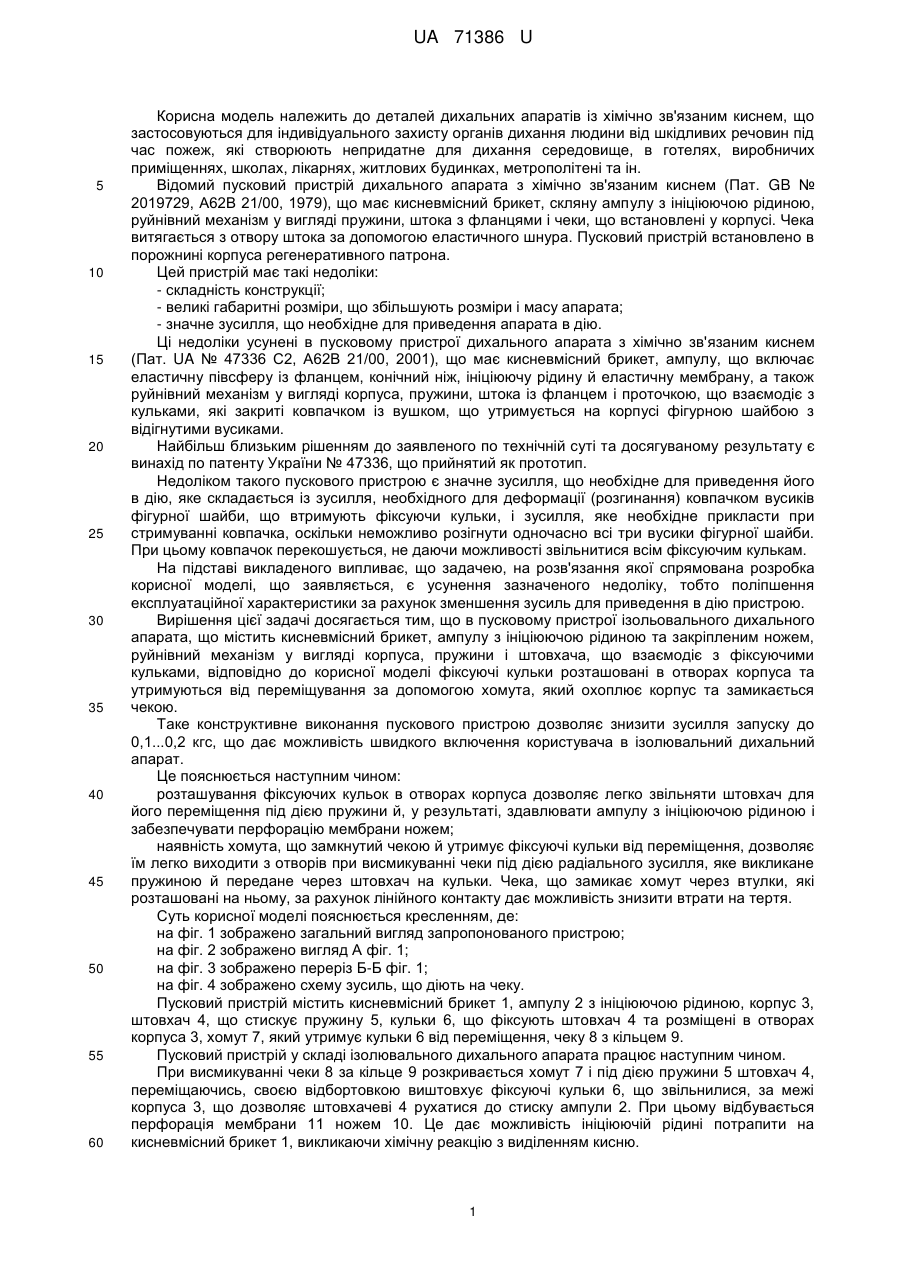

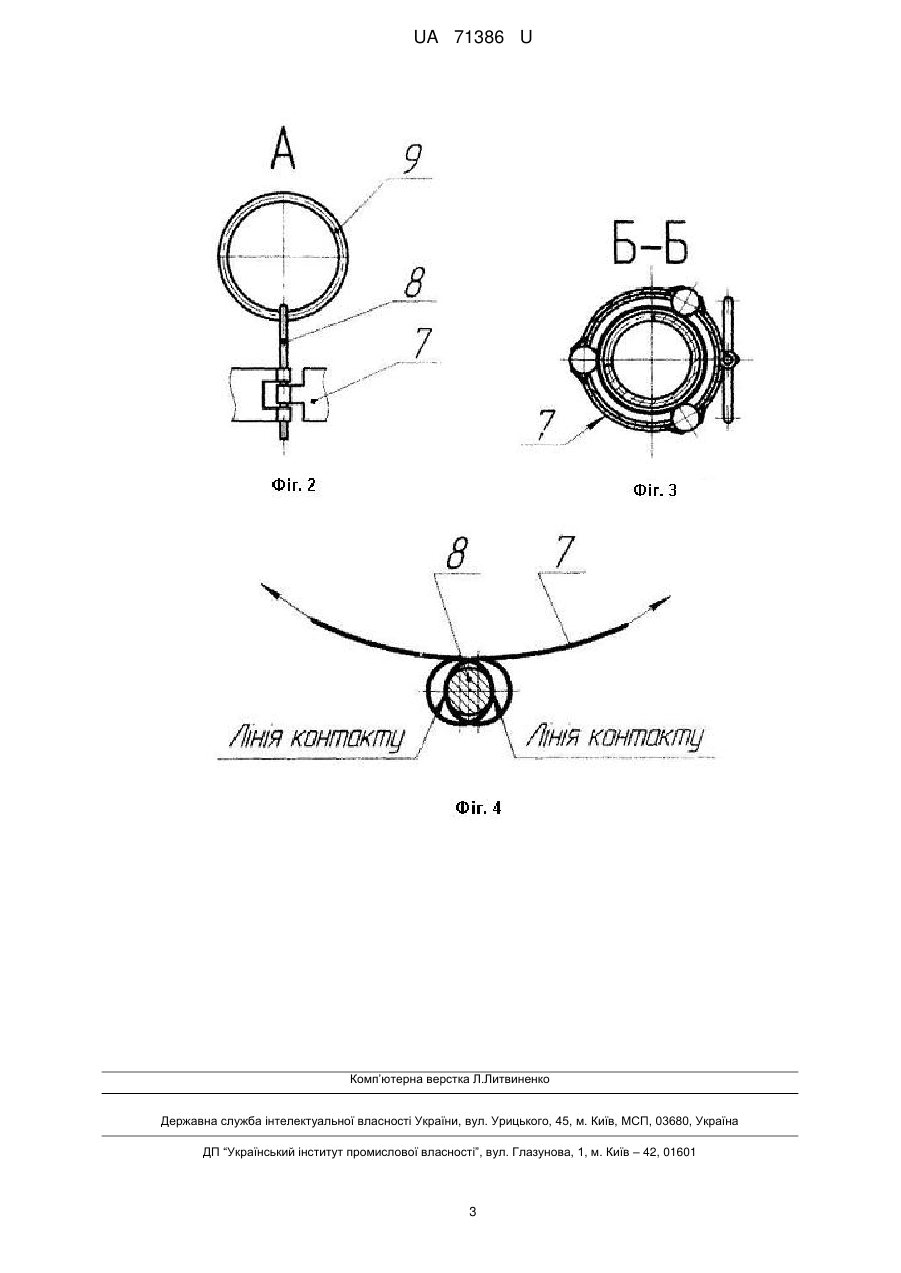

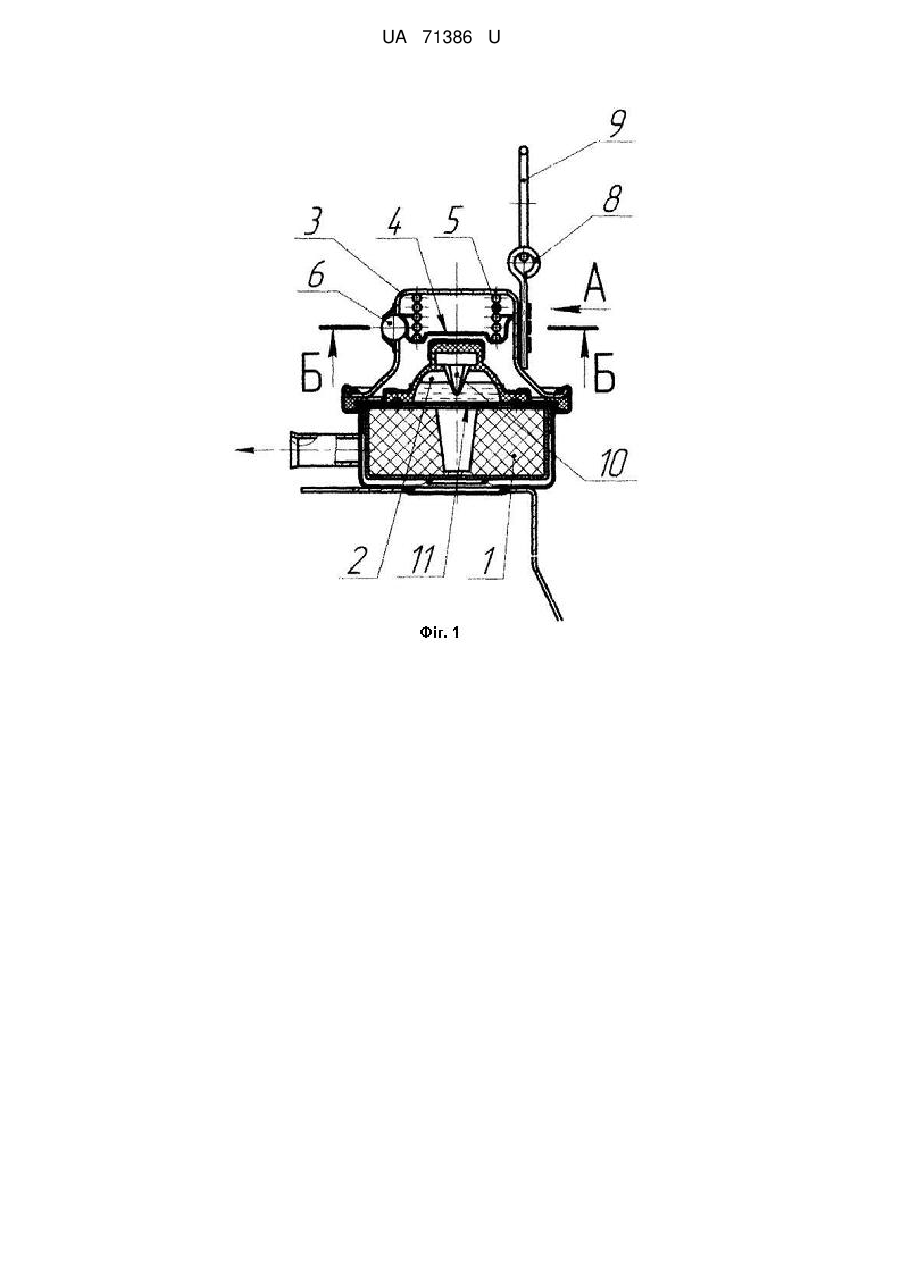

Реферат: Пусковий пристрій ізолювального дихального апарата містить кисневмісний брикет, ампулу з ініціюючою рідиною та закріпленим ножем, руйнівний механізм у вигляді корпуса, пружини і штовхана, що взаємодіє з фіксуючими кульками. Фіксуючі кульки розташовані в отворах корпуса та утримуються від переміщування за допомогою хомута, який охоплює корпус та замикається чекою. UA 71386 U (12) UA 71386 U UA 71386 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до деталей дихальних апаратів із хімічно зв'язаним киснем, що застосовуються для індивідуального захисту органів дихання людини від шкідливих речовин під час пожеж, які створюють непридатне для дихання середовище, в готелях, виробничих приміщеннях, школах, лікарнях, житлових будинках, метрополітені та ін. Відомий пусковий пристрій дихального апарата з хімічно зв'язаним киснем (Пат. GB № 2019729, А62В 21/00, 1979), що має кисневмісний брикет, скляну ампулу з ініціюючою рідиною, руйнівний механізм у вигляді пружини, штока з фланцями і чеки, що встановлені у корпусі. Чека витягається з отвору штока за допомогою еластичного шнура. Пусковий пристрій встановлено в порожнині корпуса регенеративного патрона. Цей пристрій має такі недоліки: - складність конструкції; - великі габаритні розміри, що збільшують розміри і масу апарата; - значне зусилля, що необхідне для приведення апарата в дію. Ці недоліки усунені в пусковому пристрої дихального апарата з хімічно зв'язаним киснем (Пат. UA № 47336 С2, А62В 21/00, 2001), що має кисневмісний брикет, ампулу, що включає еластичну півсферу із фланцем, конічний ніж, ініціюючу рідину й еластичну мембрану, а також руйнівний механізм у вигляді корпуса, пружини, штока із фланцем і проточкою, що взаємодіє з кульками, які закриті ковпачком із вушком, що утримується на корпусі фігурною шайбою з відігнутими вусиками. Найбільш близьким рішенням до заявленого по технічній суті та досягуваному результату є винахід по патенту України № 47336, що прийнятий як прототип. Недоліком такого пускового пристрою є значне зусилля, що необхідне для приведення його в дію, яке складається із зусилля, необхідного для деформації (розгинання) ковпачком вусиків фігурної шайби, що втримують фіксуючи кульки, і зусилля, яке необхідне прикласти при стримуванні ковпачка, оскільки неможливо розігнути одночасно всі три вусики фігурної шайби. При цьому ковпачок перекошується, не даючи можливості звільнитися всім фіксуючим кулькам. На підставі викладеного випливає, що задачею, на розв'язання якої спрямована розробка корисної моделі, що заявляється, є усунення зазначеного недоліку, тобто поліпшення експлуатаційної характеристики за рахунок зменшення зусиль для приведення в дію пристрою. Вирішення цієї задачі досягається тим, що в пусковому пристрої ізольовального дихального апарата, що містить кисневмісний брикет, ампулу з ініціюючою рідиною та закріпленим ножем, руйнівний механізм у вигляді корпуса, пружини і штовхача, що взаємодіє з фіксуючими кульками, відповідно до корисної моделі фіксуючі кульки розташовані в отворах корпуса та утримуються від переміщування за допомогою хомута, який охоплює корпус та замикається чекою. Таке конструктивне виконання пускового пристрою дозволяє знизити зусилля запуску до 0,1...0,2 кгс, що дає можливість швидкого включення користувача в ізолювальний дихальний апарат. Це пояснюється наступним чином: розташування фіксуючих кульок в отворах корпуса дозволяє легко звільняти штовхач для його переміщення під дією пружини й, у результаті, здавлювати ампулу з ініціюючою рідиною і забезпечувати перфорацію мембрани ножем; наявність хомута, що замкнутий чекою й утримує фіксуючі кульки від переміщення, дозволяє їм легко виходити з отворів при висмикуванні чеки під дією радіального зусилля, яке викликане пружиною й передане через штовхач на кульки. Чека, що замикає хомут через втулки, які розташовані на ньому, за рахунок лінійного контакту дає можливість знизити втрати на тертя. Суть корисної моделі пояснюється кресленням, де: на фіг. 1 зображено загальний вигляд запропонованого пристрою; на фіг. 2 зображено вигляд А фіг. 1; на фіг. 3 зображено переріз Б-Б фіг. 1; на фіг. 4 зображено схему зусиль, що діють на чеку. Пусковий пристрій містить кисневмісний брикет 1, ампулу 2 з ініціюючою рідиною, корпус 3, штовхач 4, що стискує пружину 5, кульки 6, що фіксують штовхач 4 та розміщені в отворах корпуса 3, хомут 7, який утримує кульки 6 від переміщення, чеку 8 з кільцем 9. Пусковий пристрій у складі ізолювального дихального апарата працює наступним чином. Привисмикуванні чеки 8 за кільце 9 розкривається хомут 7 і під дією пружини 5 штовхач 4, переміщаючись, своєю відбортовкою виштовхує фіксуючі кульки 6, що звільнилися, за межі корпуса 3, що дозволяє штовхачеві 4 рухатися до стиску ампули 2. При цьому відбувається перфорація мембрани 11 ножем 10. Це дає можливість ініціюючій рідині потрапити на кисневмісний брикет 1, викликаючи хімічну реакцію з виділенням кисню. 1 UA 71386 U У порівнянні з прототипом запропонований пусковий пристрій відрізняється поліпшеною експлуатаційною характеристикою, оскільки для приведення в дію потребує значно менших зусиль, що, в свою чергу, забезпечує надійність при використанні апарата в екстремальних ситуаціях. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Пусковий пристрій ізолювального дихального апарата, що містить кисневмісний брикет, ампулу з ініціюючою рідиною та закріпленим ножем, руйнівний механізм у вигляді корпуса, пружини і штовхача, що взаємодіє з фіксуючими кульками, який відрізняється тим, що фіксуючі кульки розташовані в отворах корпуса та утримуються від переміщування за допомогою хомута, який охоплює корпус та замикається чекою. 2 UA 71386 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
