Анкерна гайка

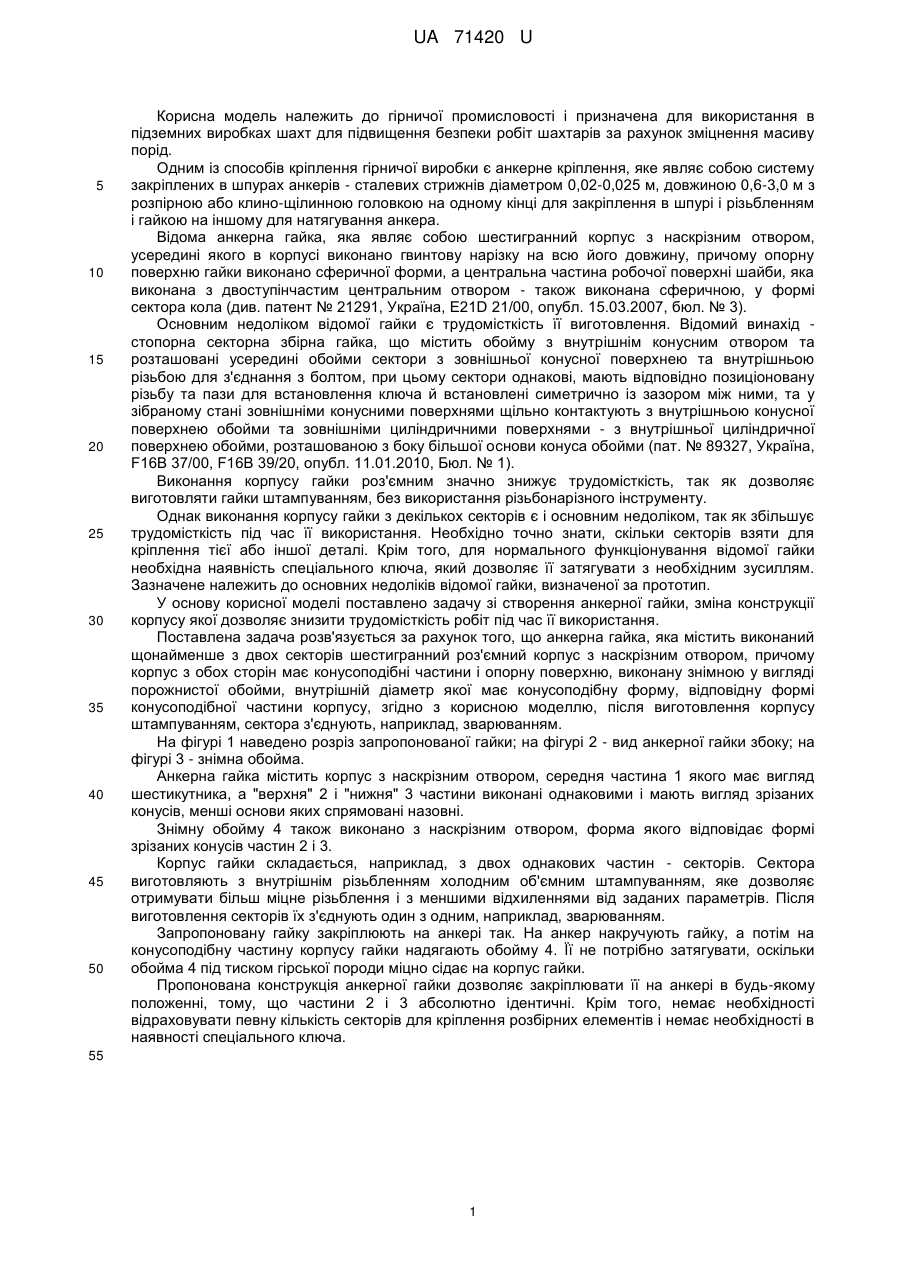

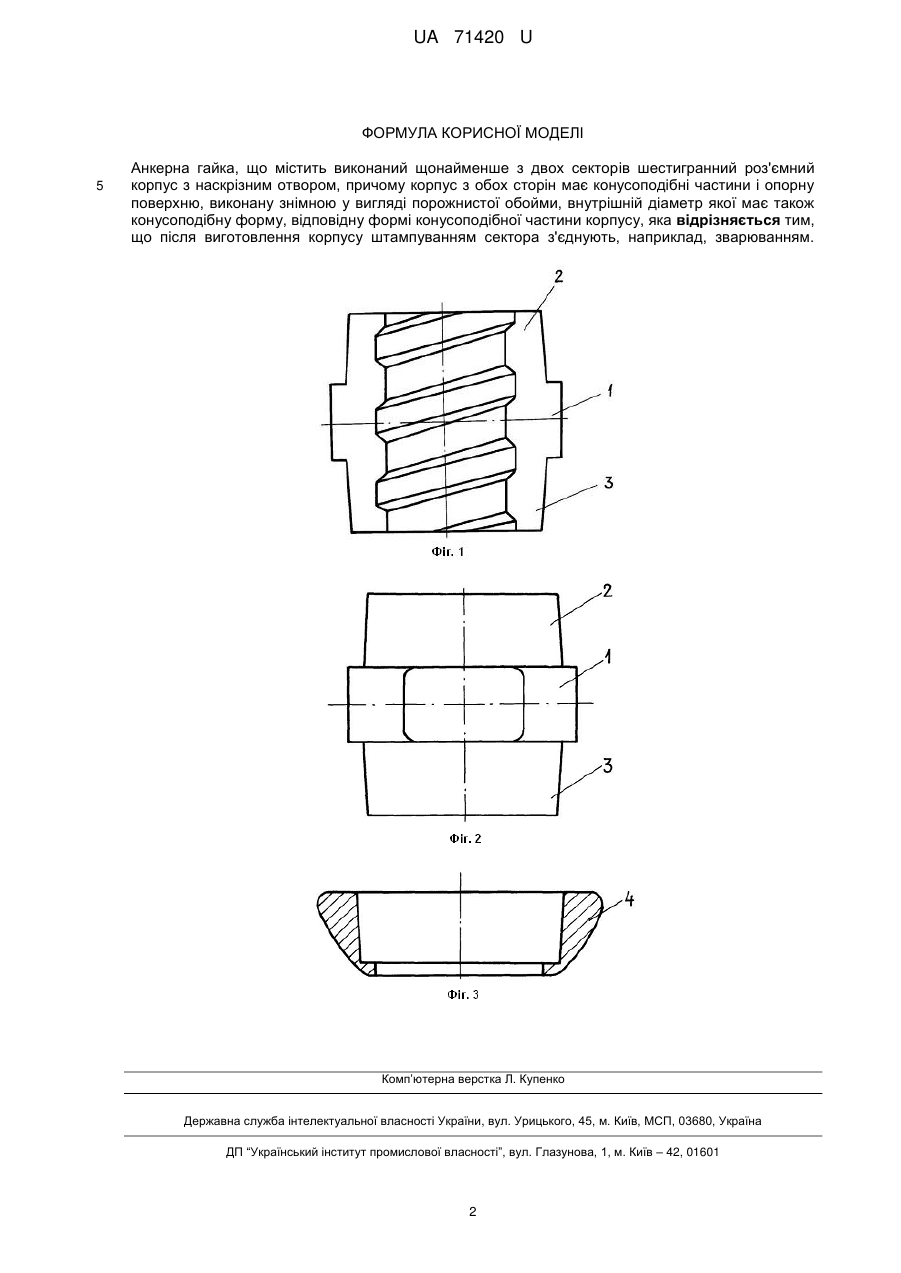

Реферат: Анкерна гайка, що містить виконаний щонайменше з двох секторів шестигранний роз'ємний корпус з наскрізним отвором. Корпус з обох сторін має конусоподібні частини і опорну поверхню, виконану знімною у вигляді порожнистої обойми, внутрішній діаметр якої має також конусоподібну форму, відповідну формі конусоподібної частини корпусу. Після виготовлення корпусу штампуванням сектори з'єднують зварюванням. UA 71420 U (54) АНКЕРНА ГАЙКА UA 71420 U UA 71420 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничої промисловості і призначена для використання в підземних виробках шахт для підвищення безпеки робіт шахтарів за рахунок зміцнення масиву порід. Одним із способів кріплення гірничої виробки є анкерне кріплення, яке являє собою систему закріплених в шпурах анкерів - сталевих стрижнів діаметром 0,02-0,025 м, довжиною 0,6-3,0 м з розпірною або клино-щілинною головкою на одному кінці для закріплення в шпурі і різьбленням і гайкою на іншому для натягування анкера. Відома анкерна гайка, яка являє собою шестигранний корпус з наскрізним отвором, усередині якого в корпусі виконано гвинтову нарізку на всю його довжину, причому опорну поверхню гайки виконано сферичної форми, а центральна частина робочої поверхні шайби, яка виконана з двоступінчастим центральним отвором - також виконана сферичною, у формі сектора кола (див. патент № 21291, Україна, E21D 21/00, опубл. 15.03.2007, бюл. № 3). Основним недоліком відомої гайки є трудомісткість її виготовлення. Відомий винахід стопорна секторна збірна гайка, що містить обойму з внутрішнім конусним отвором та розташовані усередині обойми сектори з зовнішньої конусної поверхнею та внутрішньою різьбою для з'єднання з болтом, при цьому сектори однакові, мають відповідно позиціоновану різьбу та пази для встановлення ключа й встановлені симетрично із зазором між ними, та у зібраному стані зовнішніми конусними поверхнями щільно контактують з внутрішньою конусної поверхнею обойми та зовнішніми циліндричними поверхнями - з внутрішньої циліндричної поверхнею обойми, розташованою з боку більшої основи конуса обойми (пат. № 89327, Україна, F16B 37/00, F16B 39/20, опубл. 11.01.2010, Бюл. № 1). Виконання корпусу гайки роз'ємним значно знижує трудомісткість, так як дозволяє виготовляти гайки штампуванням, без використання різьбонарізного інструменту. Однак виконання корпусу гайки з декількох секторів є і основним недоліком, так як збільшує трудомісткість під час її використання. Необхідно точно знати, скільки секторів взяти для кріплення тієї або іншої деталі. Крім того, для нормального функціонування відомої гайки необхідна наявність спеціального ключа, який дозволяє її затягувати з необхідним зусиллям. Зазначене належить до основних недоліків відомої гайки, визначеної за прототип. У основу корисної моделі поставлено задачу зі створення анкерної гайки, зміна конструкції корпусу якої дозволяє знизити трудомісткість робіт під час її використання. Поставлена задача розв'язується за рахунок того, що анкерна гайка, яка містить виконаний щонайменше з двох секторів шестигранний роз'ємний корпус з наскрізним отвором, причому корпус з обох сторін має конусоподібні частини і опорну поверхню, виконану знімною у вигляді порожнистої обойми, внутрішній діаметр якої має конусоподібну форму, відповідну формі конусоподібної частини корпусу, згідно з корисною моделлю, після виготовлення корпусу штампуванням, сектора з'єднують, наприклад, зварюванням. На фігурі 1 наведено розріз запропонованої гайки; на фігурі 2 - вид анкерної гайки збоку; на фігурі 3 - знімна обойма. Анкерна гайка містить корпус з наскрізним отвором, середня частина 1 якого має вигляд шестикутника, а "верхня" 2 і "нижня" 3 частини виконані однаковими і мають вигляд зрізаних конусів, менші основи яких спрямовані назовні. Знімну обойму 4 також виконано з наскрізним отвором, форма якого відповідає формі зрізаних конусів частин 2 і 3. Корпус гайки складається, наприклад, з двох однакових частин - секторів. Сектора виготовляють з внутрішнім різьбленням холодним об'ємним штампуванням, яке дозволяє отримувати більш міцне різьблення і з меншими відхиленнями від заданих параметрів. Після виготовлення секторів їх з'єднують один з одним, наприклад, зварюванням. Запропоновану гайку закріплюють на анкері так. На анкер накручують гайку, а потім на конусоподібну частину корпусу гайки надягають обойму 4. Її не потрібно затягувати, оскільки обойма 4 під тиском гірської породи міцно сідає на корпус гайки. Пропонована конструкція анкерної гайки дозволяє закріплювати її на анкері в будь-якому положенні, тому, що частини 2 і 3 абсолютно ідентичні. Крім того, немає необхідності відраховувати певну кількість секторів для кріплення розбірних елементів і немає необхідності в наявності спеціального ключа. 55 1 UA 71420 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Анкерна гайка, що містить виконаний щонайменше з двох секторів шестигранний роз'ємний корпус з наскрізним отвором, причому корпус з обох сторін має конусоподібні частини і опорну поверхню, виконану знімною у вигляді порожнистої обойми, внутрішній діаметр якої має також конусоподібну форму, відповідну формі конусоподібної частини корпусу, яка відрізняється тим, що після виготовлення корпусу штампуванням сектора з'єднують, наприклад, зварюванням. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
