Пристрій для запресування і виймання пальця хрестовини робочого колеса поворотно-лопатевої гідротурбіни

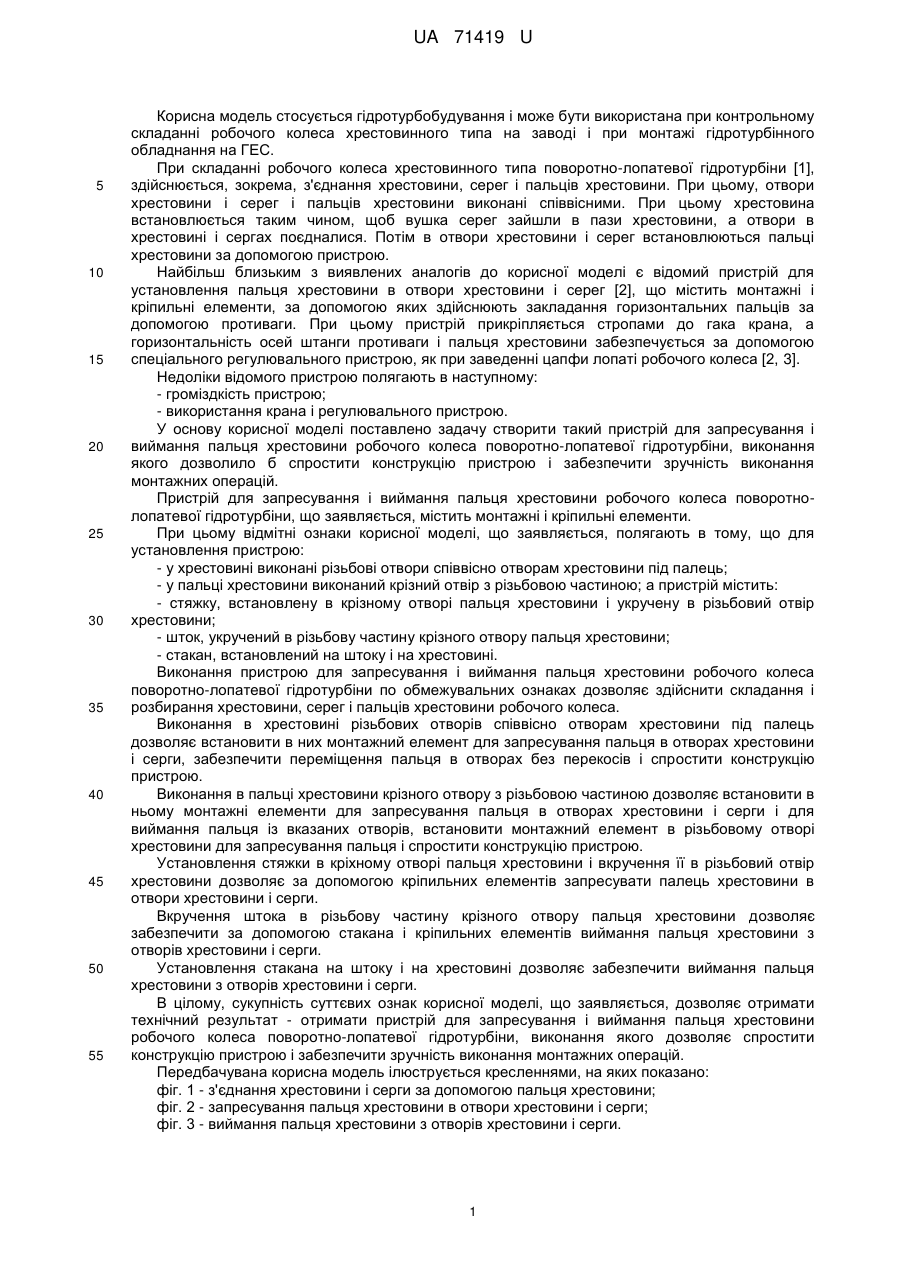

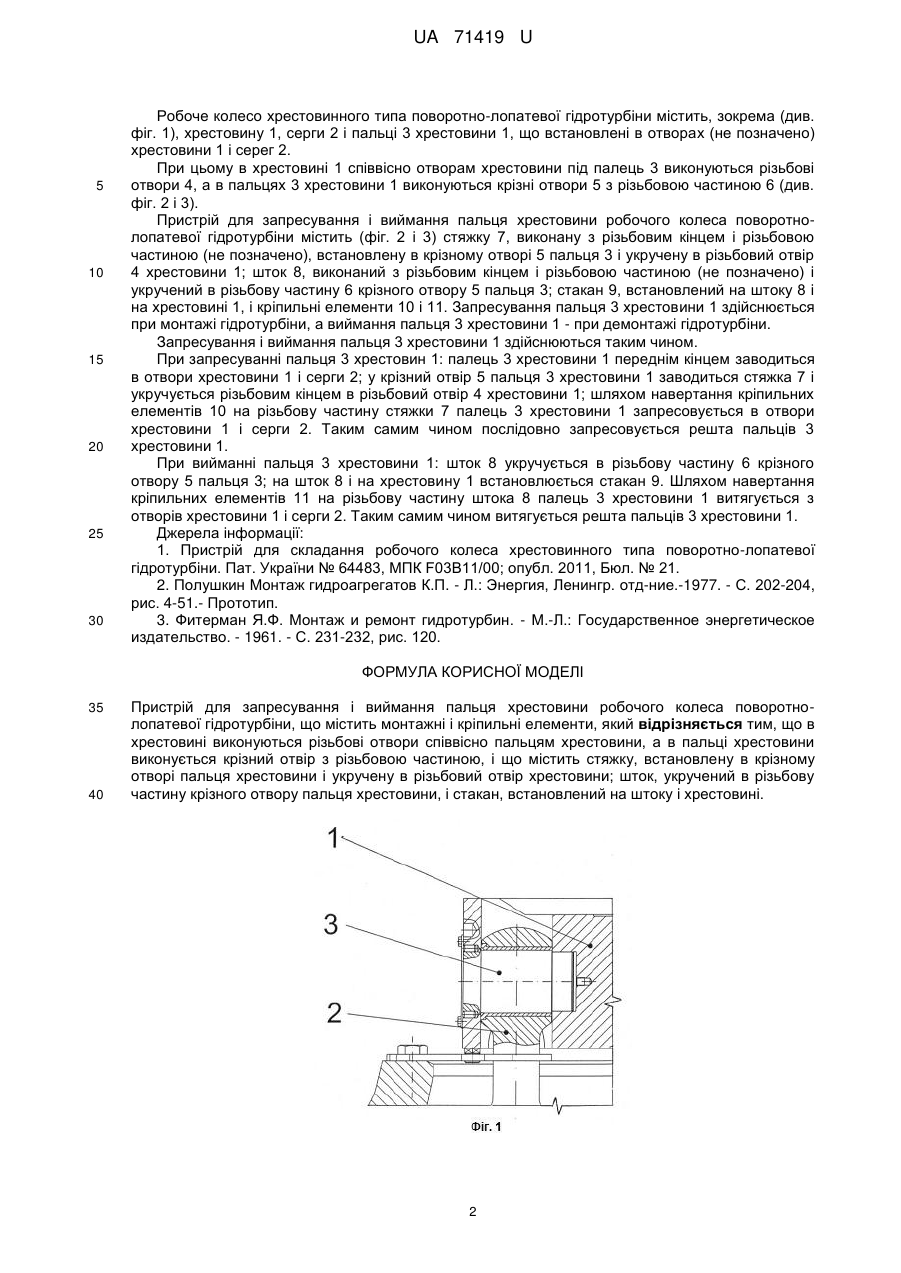

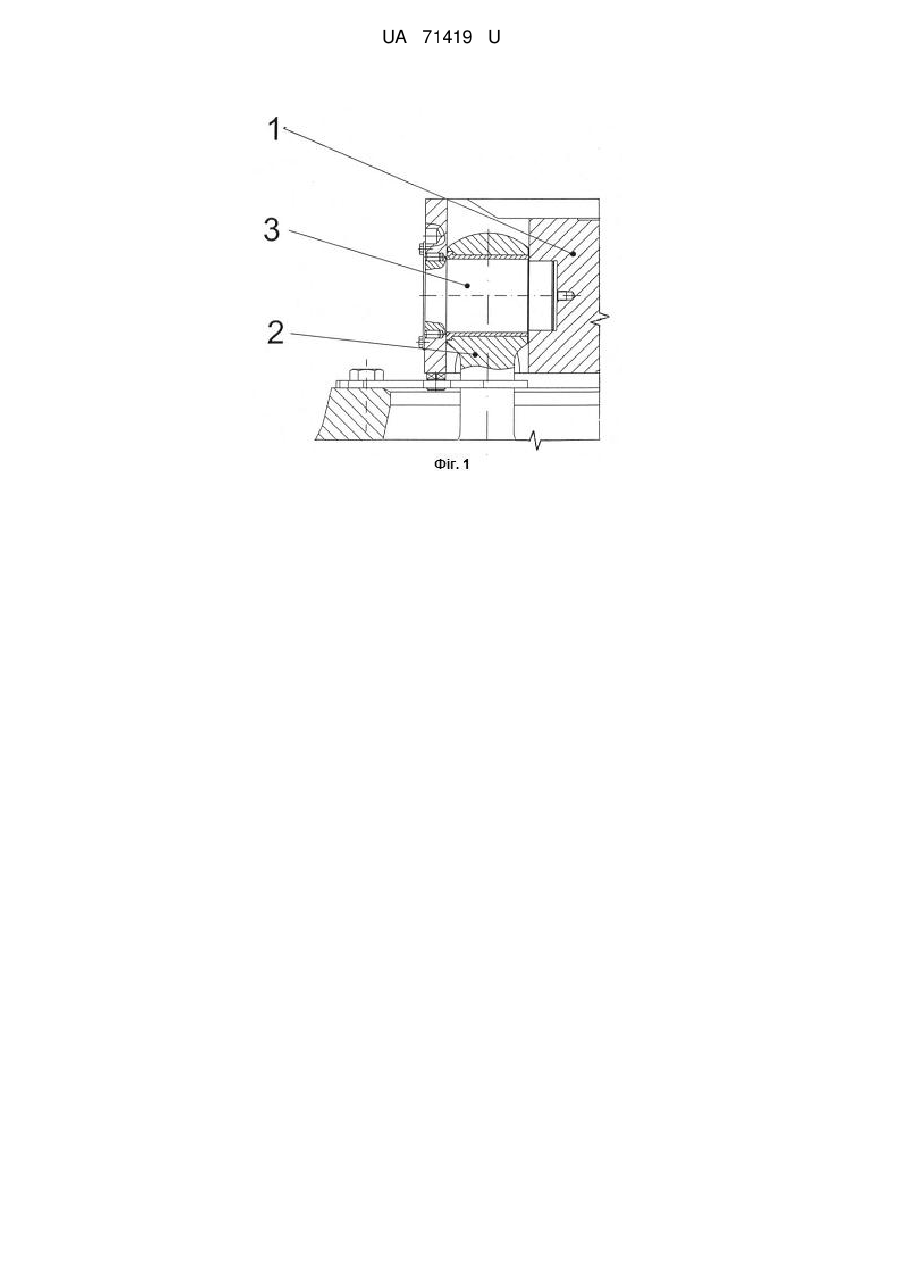

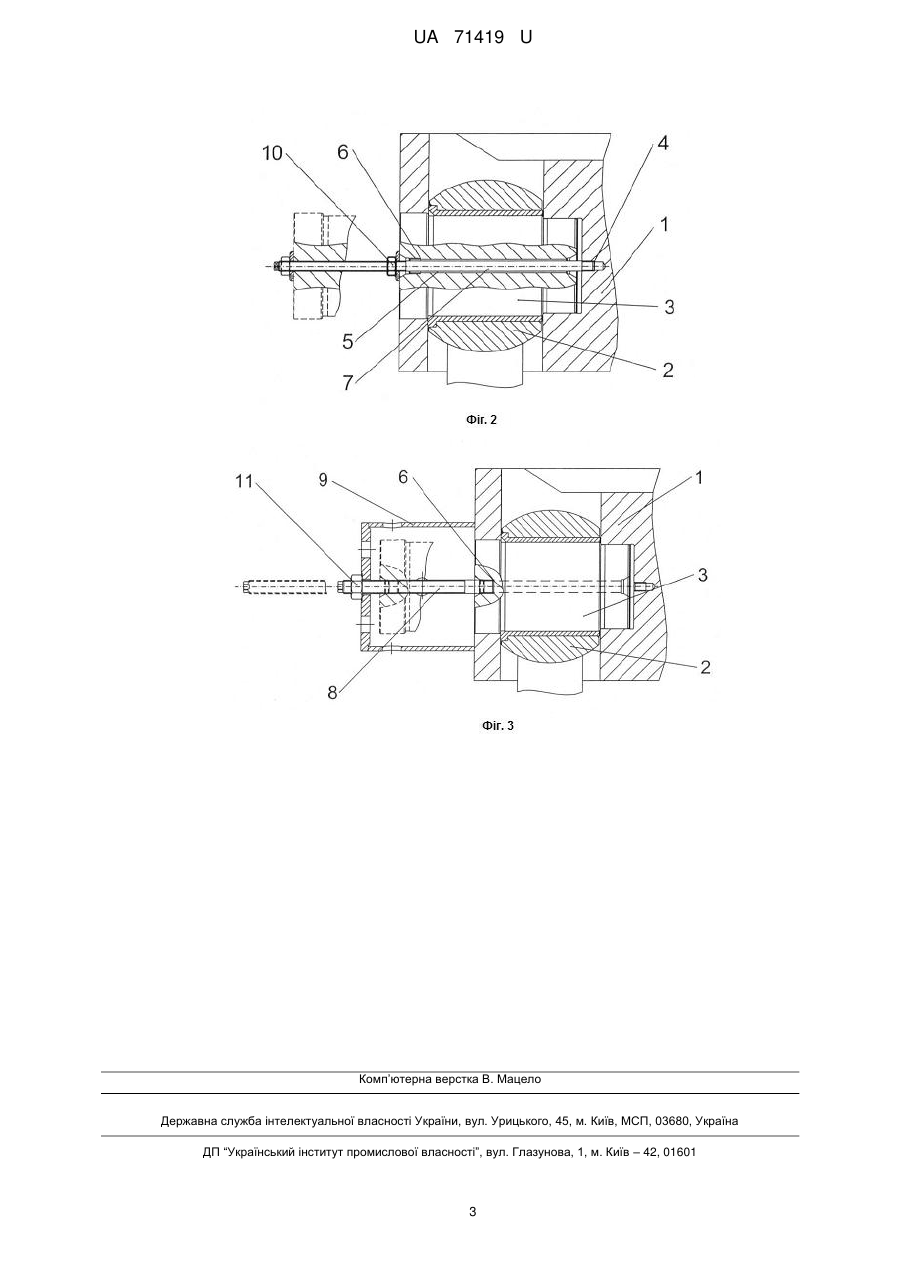

Реферат: Пристрій для запресування і виймання пальця хрестовини робочого колеса поворотнолопатевої гідротурбіни містить монтажні і кріпильні елементи. В хрестовині виконуються різьбові отвори співісно пальцям хрестовини, а в пальці хрестовини виконується крізний отвір з різьбовою частиною, і що містить стяжку, встановлену в крізному отворі пальця хрестовини і укручену в різьбовий отвір хрестовини; шток, укручений в різьбову частину крізного отвору пальця хрестовини, і стакан, встановлений на штоку і хрестовині. UA 71419 U (12) UA 71419 U UA 71419 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель стосується гідротурбобудування і може бути використана при контрольному складанні робочого колеса хрестовинного типа на заводі і при монтажі гідротурбінного обладнання на ГЕС. При складанні робочого колеса хрестовинного типа поворотно-лопатевої гідротурбіни [1], здійснюється, зокрема, з'єднання хрестовини, серег і пальців хрестовини. При цьому, отвори хрестовини і серег і пальців хрестовини виконані співвісними. При цьому хрестовина встановлюється таким чином, щоб вушка серег зайшли в пази хрестовини, а отвори в хрестовині і сергах поєдналися. Потім в отвори хрестовини і серег встановлюються пальці хрестовини за допомогою пристрою. Найбільш близьким з виявлених аналогів до корисної моделі є відомий пристрій для установлення пальця хрестовини в отвори хрестовини і серег [2], що містить монтажні і кріпильні елементи, за допомогою яких здійснюють закладання горизонтальних пальців за допомогою противаги. При цьому пристрій прикріпляється стропами до гака крана, а горизонтальність осей штанги противаги і пальця хрестовини забезпечується за допомогою спеціального регулювального пристрою, як при заведенні цапфи лопаті робочого колеса [2, 3]. Недоліки відомого пристрою полягають в наступному: - громіздкість пристрою; - використання крана і регулювального пристрою. У основу корисної моделі поставлено задачу створити такий пристрій для запресування і виймання пальця хрестовини робочого колеса поворотно-лопатевої гідротурбіни, виконання якого дозволило б спростити конструкцію пристрою і забезпечити зручність виконання монтажних операцій. Пристрій для запресування і виймання пальця хрестовини робочого колеса поворотнолопатевої гідротурбіни, що заявляється, містить монтажні і кріпильні елементи. При цьому відмітні ознаки корисної моделі, що заявляється, полягають в тому, що для установлення пристрою: - у хрестовині виконані різьбові отвори співвісно отворам хрестовини під палець; - у пальці хрестовини виконаний крізний отвір з різьбовою частиною; а пристрій містить: - стяжку, встановлену в крізному отворі пальця хрестовини і укручену в різьбовий отвір хрестовини; - шток, укручений в різьбову частину крізного отвору пальця хрестовини; - стакан, встановлений на штоку і на хрестовині. Виконання пристрою для запресування і виймання пальця хрестовини робочого колеса поворотно-лопатевої гідротурбіни по обмежувальних ознаках дозволяє здійснити складання і розбирання хрестовини, серег і пальців хрестовини робочого колеса. Виконання в хрестовині різьбових отворів співвісно отворам хрестовини під палець дозволяє встановити в них монтажний елемент для запресування пальця в отворах хрестовини і серги, забезпечити переміщення пальця в отворах без перекосів і спростити конструкцію пристрою. Виконання в пальці хрестовини крізного отвору з різьбовою частиною дозволяє встановити в ньому монтажні елементи для запресування пальця в отворах хрестовини і серги і для виймання пальця із вказаних отворів, встановити монтажний елемент в різьбовому отворі хрестовини для запресування пальця і спростити конструкцію пристрою. Установлення стяжки в кріхному отворі пальця хрестовини і вкручення її в різьбовий отвір хрестовини дозволяє за допомогою кріпильних елементів запресувати палець хрестовини в отвори хрестовини і серги. Вкручення штока в різьбову частину крізного отвору пальця хрестовини дозволяє забезпечити за допомогою стакана і кріпильних елементів виймання пальця хрестовини з отворів хрестовини і серги. Установлення стакана на штоку і на хрестовині дозволяє забезпечити виймання пальця хрестовини з отворів хрестовини і серги. В цілому, сукупність суттєвих ознак корисної моделі, що заявляється, дозволяє отримати технічний результат - отримати пристрій для запресування і виймання пальця хрестовини робочого колеса поворотно-лопатевої гідротурбіни, виконання якого дозволяє спростити конструкцію пристрою і забезпечити зручність виконання монтажних операцій. Передбачувана корисна модель ілюструється кресленнями, на яких показано: фіг. 1 - з'єднання хрестовини і серги за допомогою пальця хрестовини; фіг. 2 - запресування пальця хрестовини в отвори хрестовини і серги; фіг. 3 - виймання пальця хрестовини з отворів хрестовини і серги. 1 UA 71419 U 5 10 15 20 25 30 Робоче колесо хрестовинного типа поворотно-лопатевої гідротурбіни містить, зокрема (див. фіг. 1), хрестовину 1, серги 2 і пальці 3 хрестовини 1, що встановлені в отворах (не позначено) хрестовини 1 і серег 2. При цьому в хрестовині 1 співвісно отворам хрестовини під палець 3 виконуються різьбові отвори 4, а в пальцях 3 хрестовини 1 виконуються крізні отвори 5 з різьбовою частиною 6 (див. фіг. 2 і 3). Пристрій для запресування і виймання пальця хрестовини робочого колеса поворотнолопатевої гідротурбіни містить (фіг. 2 і 3) стяжку 7, виконану з різьбовим кінцем і різьбовою частиною (не позначено), встановлену в крізному отворі 5 пальця 3 і укручену в різьбовий отвір 4 хрестовини 1; шток 8, виконаний з різьбовим кінцем і різьбовою частиною (не позначено) і укручений в різьбову частину 6 крізного отвору 5 пальця 3; стакан 9, встановлений на штоку 8 і на хрестовині 1, і кріпильні елементи 10 і 11. Запресування пальця 3 хрестовини 1 здійснюється при монтажі гідротурбіни, а виймання пальця 3 хрестовини 1 - при демонтажі гідротурбіни. Запресування і виймання пальця 3 хрестовини 1 здійснюються таким чином. При запресуванні пальця 3 хрестовин 1: палець 3 хрестовини 1 переднім кінцем заводиться в отвори хрестовини 1 і серги 2; у крізний отвір 5 пальця 3 хрестовини 1 заводиться стяжка 7 і укручується різьбовим кінцем в різьбовий отвір 4 хрестовини 1; шляхом навертання кріпильних елементів 10 на різьбову частину стяжки 7 палець 3 хрестовини 1 запресовується в отвори хрестовини 1 і серги 2. Таким самим чином послідовно запресовується решта пальців 3 хрестовини 1. При вийманні пальця 3 хрестовини 1: шток 8 укручується в різьбову частину 6 крізного отвору 5 пальця 3; на шток 8 і на хрестовину 1 встановлюється стакан 9. Шляхом навертання кріпильних елементів 11 на різьбову частину штока 8 палець 3 хрестовини 1 витягується з отворів хрестовини 1 і серги 2. Таким самим чином витягується решта пальців 3 хрестовини 1. Джерела інформації: 1. Пристрій для складання робочого колеса хрестовинного типа поворотно-лопатевої гідротурбіни. Пат. України № 64483, МПК F03В11/00; опубл. 2011, Бюл. № 21. 2. Полушкин Монтаж гидроагрегатов К.П. - Л.: Энергия, Ленингр. отд-ние.-1977. - С. 202-204, рис. 4-51.- Прототип. 3. Фитерман Я.Ф. Монтаж и ремонт гидротурбин. - М.-Л.: Государственное энергетическое издательство. - 1961. - С. 231-232, рис. 120. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для запресування і виймання пальця хрестовини робочого колеса поворотнолопатевої гідротурбіни, що містить монтажні і кріпильні елементи, який відрізняється тим, що в хрестовині виконуються різьбові отвори співвісно пальцям хрестовини, а в пальці хрестовини виконується крізний отвір з різьбовою частиною, і що містить стяжку, встановлену в крізному отворі пальця хрестовини і укручену в різьбовий отвір хрестовини; шток, укручений в різьбову частину крізного отвору пальця хрестовини, і стакан, встановлений на штоку і хрестовині. 2 UA 71419 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
