Пристрій для гасіння полум’я газової суміші

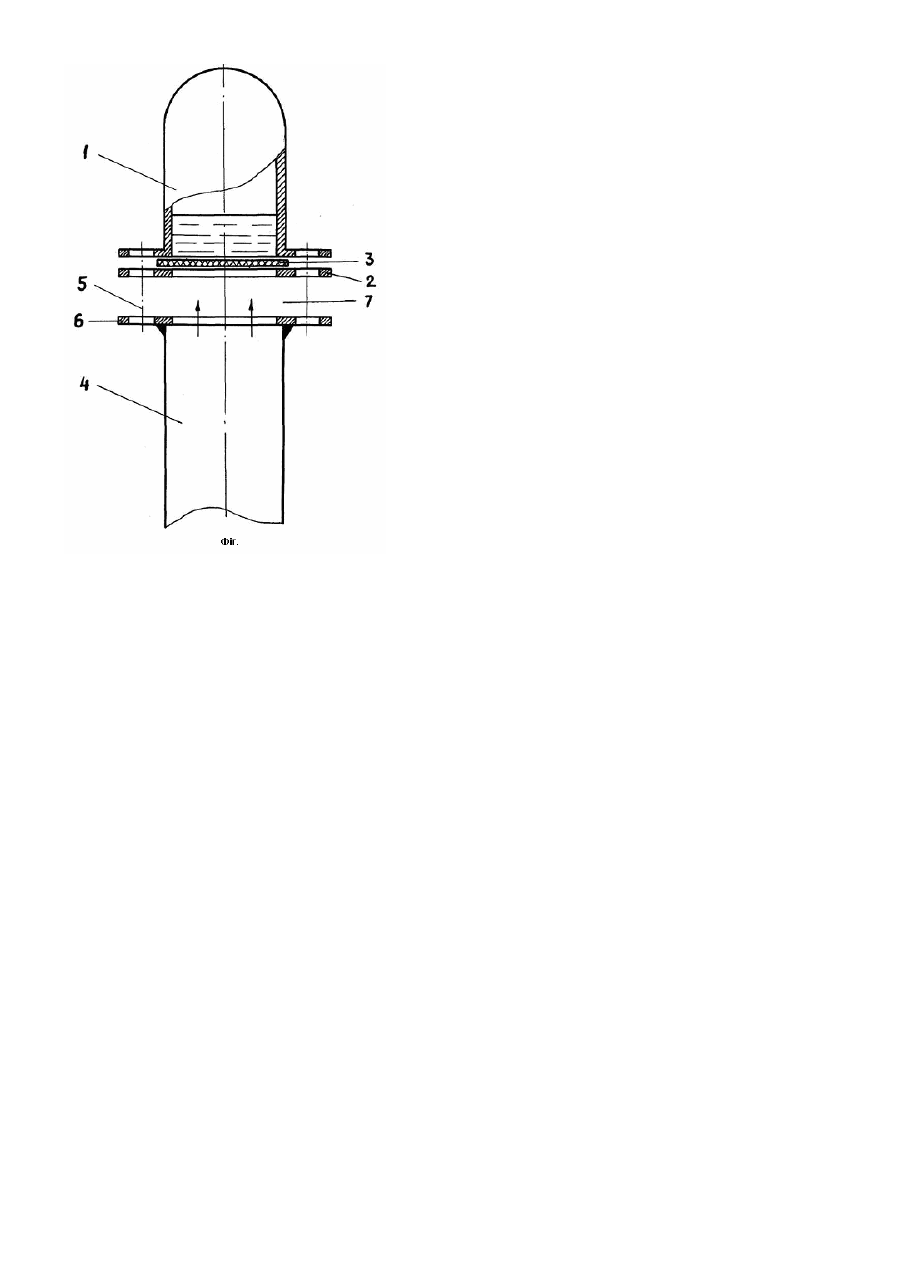

Запропоноване технічне рішення належить до протипожежної безпеки, а саме до пристроїв гасіння стійкого горіння газу та газових сумішей, що виходять із газопроводів, ємностей, сховищ то що, і може бути використане в хімічній, газовій і, зокрема, у вугільній промисловості для вибухозахисту об'єктів дегазації вугільних ша хт. Відомий пристрій для гасіння полум'я в газових магістралях, що містить балон високого тиску, заповнений інертним газом, запірний вузол и тр убопровід [див. авт. свід. №557797 колишн. СРСР, А62С3/00, опубл. 1975р.]. Недоліком цього пристрою є порівняно невеликий переріз вихідного каналу балона, що не дозволяє використовува ти більш ефективний імпульсний метод гасіння полум'я. Відомий також пристрій для гасіння полум'я в газових магістралях, який містить балон високого тиску, заповнений інертним газом, запірно-пусковий вузол, акумулювальну камеру, розміщену на газовій магістралі, і розривну мембрану, яка відділяє порожнину газової магістралі від порожнини акумулювальної камери, при цьому акумулювальну камеру приєднано до балона високого тиску через трубопровід [див. авт. свід. №814358 колишн. СРСР, кл. А62С3/04, опубл. 23.03.1981р., Бюл. №11]. Недоліком цього пристрою, визначеного за найближчий аналог, є складність конструкції, яка містить електронні вузли - датчики, блок керування, запірно-пусковий вузол. Їх наявність і наявність стисненого газу в балоні високого тиску й відповідної арматури призводить до підвищення ймовірності відмов. Несправність в одному вузлі або його деталі також призводить до відмови всього пристрою. У основу запропонованої корисної моделі поставлено завдання зі створення пристрою для гасіння полум'я газової суміші, переважно такого, що виходить із трубопроводу, у якому зміна конструкції джерела вогнегасильної речовини дозволяє перетворювати її у газоподібний стан, під час нагрівання полум'ям у акумулювальній камері, що значно спрощує конструкцію пристрою та підвищує його надійність. Поставлене завдання розв'язується за рахунок того, що пристрій для гасіння полум'я газової суміші, переважно такого, що виходить із тр убопроводу, містить акумулювальну камеру, закриту мембраною, і джерело інертної речовини, згідно з корисною моделлю, його обладнано кільцевим елементом, джерело інертної речовини сполучено з порожниною акумулювальної камери, а мембрану розміщено між акумулювальною камерою й кільцевим елементом, при цьому внутрішній діаметр останнього відповідає внутрішньому діаметру тр убопроводу. Як джерело інертної речовини можна використовувати воду, водні розчини солей та інші рідинні суміші, що переходять у газоподібний стан під час нагрівання. На Фіг. наведено запропонований пристрій. Пристрій містить порожнисту акумулювальну камеру 1 і кільцевий елемент 2, між якими встановлено мембрану 3. Внутрішній діаметр кільцевого елемента відповідає внутрішньому діаметру тр убопроводу, на який встановлюється запропонований пристрій. Внутрішню порожнину акумулювальної камери заповнено інертною речовиною, наприклад водою. Мембрану 3 виконано вогнестійкою, з металевого листа, товщина якого залежить від заданого тиску інертної речовини в акумулювальній камері й діаметра мембрани. На Фіг. також наведено газопровід 4, шпильки 5, фланець 6 та потік 7 газової суміші. Запропонований пристрій працює так. На деякій відстані від вихідного кінця газопроводу 4, яка залежить від діаметра останнього, за допомогою, наприклад, фланця 6 та шпильок 5 встановлюють запропонований пристрій. Кільцевий елемент 2 розміщено співвісно газопроводу 4. Мембрана 3 відділяє акумулювальну камеру 1 від потоку 7 газової суміші, що ви ходить із вихідної тр уби газопроводу 4. У разі займання потоку 6 газової суміші, виникле полум'я діє на мембрану 3, яка нагрівається відкритим полум'ям. Внаслідок цього нагрівається і інертна речовина - вода, якою заповнено акумулювальну камеру 1. Висока температура, що діє через мембрану на воду, приводить до її закипання, випарювання і утворення газоподібної речовини - пари, котра збільшує тиск в порожнині акумулювальної камери 1. Під час досягнення тиском заздалегідь заданої критичної величини відбувається руйнування мембрани 3, а імпульсний викид інертної речовини - пари води - гасить полум'я газового потоку 7. Використання запропонованого пристрою, в якому джерело інертної речовини сполучено з порожниною акумулювальної камери, а мембрану розміщено в зоні термічного впливу полум'я дозволяє спростити конструкцію пристрою і підвищити його надійність, звільнившись від потреби використовувати газове обладнання для джерела високо тиску й складні електронні вузли для керування останнім.
