Завантажити PDF файл.

Формула / Реферат

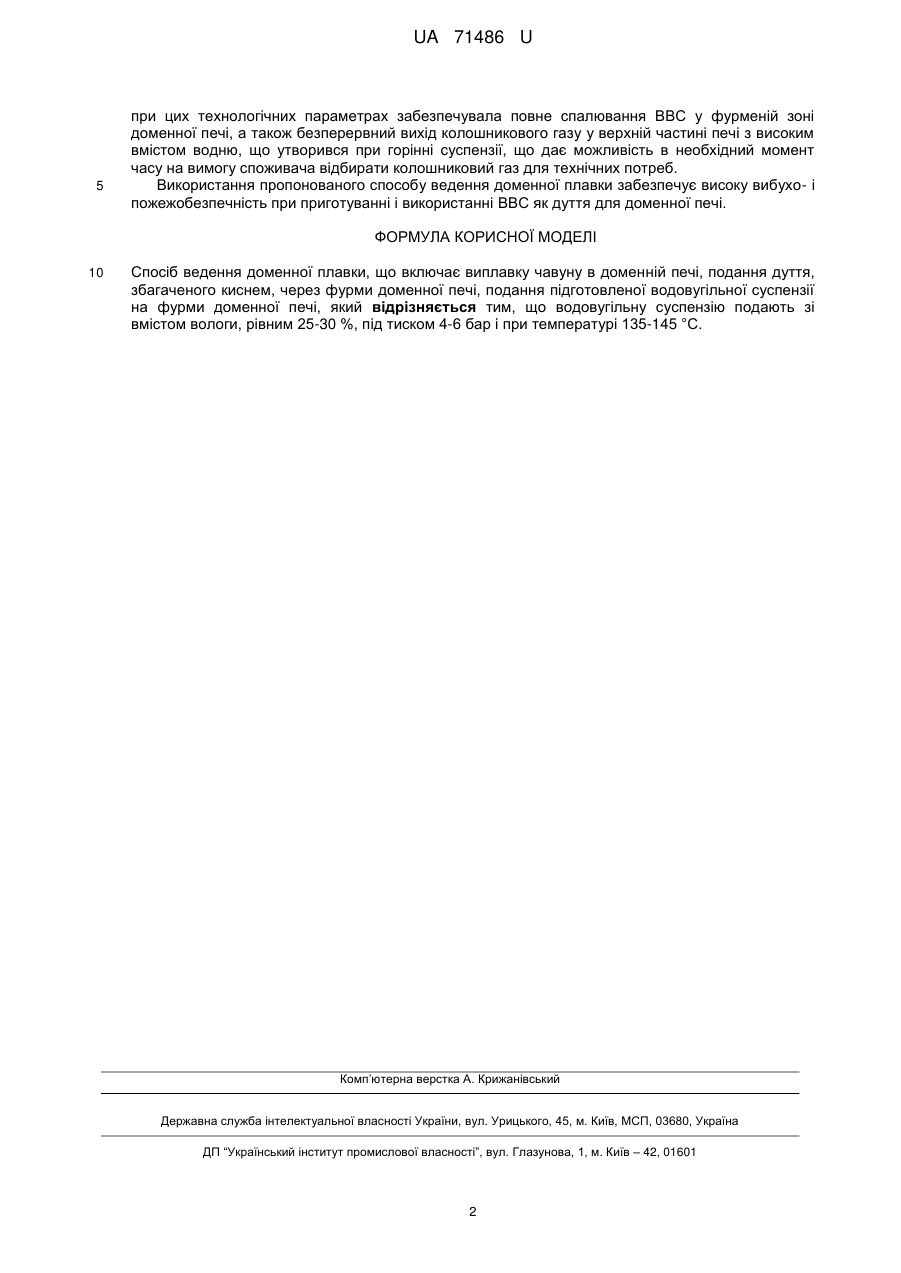

Спосіб ведення доменної плавки, що включає виплавку чавуну в доменній печі, подання дуття, збагаченого киснем, через фурми доменної печі, подання підготовленої водовугільної суспензії на фурми доменної печі, який відрізняється тим, що водовугільну суспензію подають зі вмістом вологи, рівним 25-30 %, під тиском 4-6 бар і при температурі 135-145 °C.

Текст

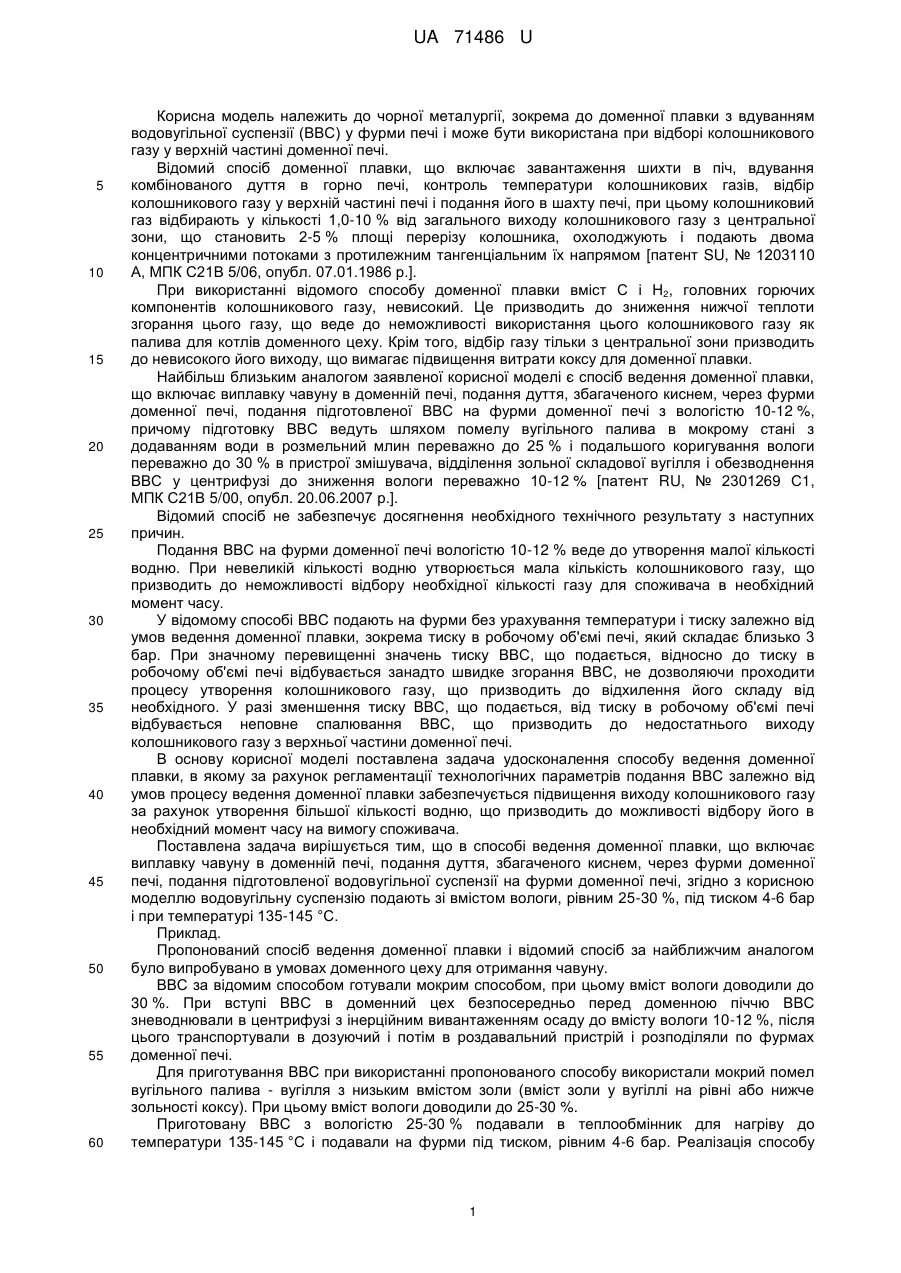

Реферат: UA 71486 U UA 71486 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до чорної металургії, зокрема до доменної плавки з вдуванням водовугільної суспензії (ВВС) у фурми печі і може бути використана при відборі колошникового газу у верхній частині доменної печі. Відомий спосіб доменної плавки, що включає завантаження шихти в піч, вдування комбінованого дуття в горно печі, контроль температури колошникових газів, відбір колошникового газу у верхній частині печі і подання його в шахту печі, при цьому колошниковий газ відбирають у кількості 1,0-10 % від загального виходу колошникового газу з центральної зони, що становить 2-5 % площі перерізу колошника, охолоджують і подають двома концентричними потоками з протилежним тангенціальним їх напрямом [патент SU, № 1203110 А, МПК С21В 5/06, опубл. 07.01.1986 р.]. При використанні відомого способу доменної плавки вміст С і Н2, головних горючих компонентів колошникового газу, невисокий. Це призводить до зниження нижчої теплоти згорання цього газу, що веде до неможливості використання цього колошникового газу як палива для котлів доменного цеху. Крім того, відбір газу тільки з центральної зони призводить до невисокого його виходу, що вимагає підвищення витрати коксу для доменної плавки. Найбільш близьким аналогом заявленої корисної моделі є спосіб ведення доменної плавки, що включає виплавку чавуну в доменній печі, подання дуття, збагаченого киснем, через фурми доменної печі, подання підготовленої ВВС на фурми доменної печі з вологістю 10-12 %, причому підготовку ВВС ведуть шляхом помелу вугільного палива в мокрому стані з додаванням води в розмельний млин переважно до 25 % і подальшого коригування вологи переважно до 30 % в пристрої змішувача, відділення зольної складової вугілля і обезводнення ВВС у центрифузі до зниження вологи переважно 10-12 % [патент RU, № 2301269 С1, МПК С21В 5/00, опубл. 20.06.2007 р.]. Відомий спосіб не забезпечує досягнення необхідного технічного результату з наступних причин. Подання ВВС на фурми доменної печі вологістю 10-12 % веде до утворення малої кількості водню. При невеликій кількості водню утворюється мала кількість колошникового газу, що призводить до неможливості відбору необхідної кількості газу для споживача в необхідний момент часу. У відомому способі ВВС подають на фурми без урахування температури і тиску залежно від умов ведення доменної плавки, зокрема тиску в робочому об'ємі печі, який складає близько 3 бар. При значному перевищенні значень тиску ВВС, що подається, відносно до тиску в робочому об'ємі печі відбувається занадто швидке згорання ВВС, не дозволяючи проходити процесу утворення колошникового газу, що призводить до відхилення його складу від необхідного. У разі зменшення тиску ВВС, що подається, від тиску в робочому об'ємі печі відбувається неповне спалювання ВВС, що призводить до недостатнього виходу колошникового газу з верхньої частини доменної печі. В основу корисної моделі поставлена задача удосконалення способу ведення доменної плавки, в якому за рахунок регламентації технологічних параметрів подання ВВС залежно від умов процесу ведення доменної плавки забезпечується підвищення виходу колошникового газу за рахунок утворення більшої кількості водню, що призводить до можливості відбору його в необхідний момент часу на вимогу споживача. Поставлена задача вирішується тим, що в способі ведення доменної плавки, що включає виплавку чавуну в доменній печі, подання дуття, збагаченого киснем, через фурми доменної печі, подання підготовленої водовугільної суспензії на фурми доменної печі, згідно з корисною моделлю водовугільну суспензію подають зі вмістом вологи, рівним 25-30 %, під тиском 4-6 бар і при температурі 135-145 °C. Приклад. Пропонований спосіб ведення доменної плавки і відомий спосіб за найближчим аналогом було випробувано в умовах доменного цеху для отримання чавуну. ВВС за відомим способом готували мокрим способом, при цьому вміст вологи доводили до 30 %. При вступі ВВС в доменний цех безпосередньо перед доменною піччю ВВС зневоднювали в центрифузі з інерційним вивантаженням осаду до вмісту вологи 10-12 %, після цього транспортували в дозуючий і потім в роздавальний пристрій і розподіляли по фурмах доменної печі. Для приготування ВВС при використанні пропонованого способу використали мокрий помел вугільного палива - вугілля з низьким вмістом золи (вміст золи у вугіллі на рівні або нижче зольності коксу). При цьому вміст вологи доводили до 25-30 %. Приготовану ВВС з вологістю 25-30 % подавали в теплообмінник для нагріву до температури 135-145 °C і подавали на фурми під тиском, рівним 4-6 бар. Реалізація способу 1 UA 71486 U 5 при цих технологічних параметрах забезпечувала повне спалювання ВВС у фурменій зоні доменної печі, а також безперервний вихід колошникового газу у верхній частині печі з високим вмістом водню, що утворився при горінні суспензії, що дає можливість в необхідний момент часу на вимогу споживача відбирати колошниковий газ для технічних потреб. Використання пропонованого способу ведення доменної плавки забезпечує високу вибухо- і пожежобезпечність при приготуванні і використанні ВВС як дуття для доменної печі. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Спосіб ведення доменної плавки, що включає виплавку чавуну в доменній печі, подання дуття, збагаченого киснем, через фурми доменної печі, подання підготовленої водовугільної суспензії на фурми доменної печі, який відрізняється тим, що водовугільну суспензію подають зі вмістом вологи, рівним 25-30 %, під тиском 4-6 бар і при температурі 135-145 °C. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Method for blast-furnace running

Автори англійською

Iliuschenko Volodymyr Ivanovych, Iliuschenko Ihor Volodymyrovych, Korsun Anastasia Oleksandrivna

Назва патенту російською

Способ ведения доменной плавки

Автори російською

Илющенко Владимир Иванович, Илющенко Игорь Владимирович, Корсун Анастасия Александровна

МПК / Мітки

МПК: C21B 5/06

Мітки: ведення, доменної, плавки, спосіб
