Багатошвидкісний асинхронний електропривод

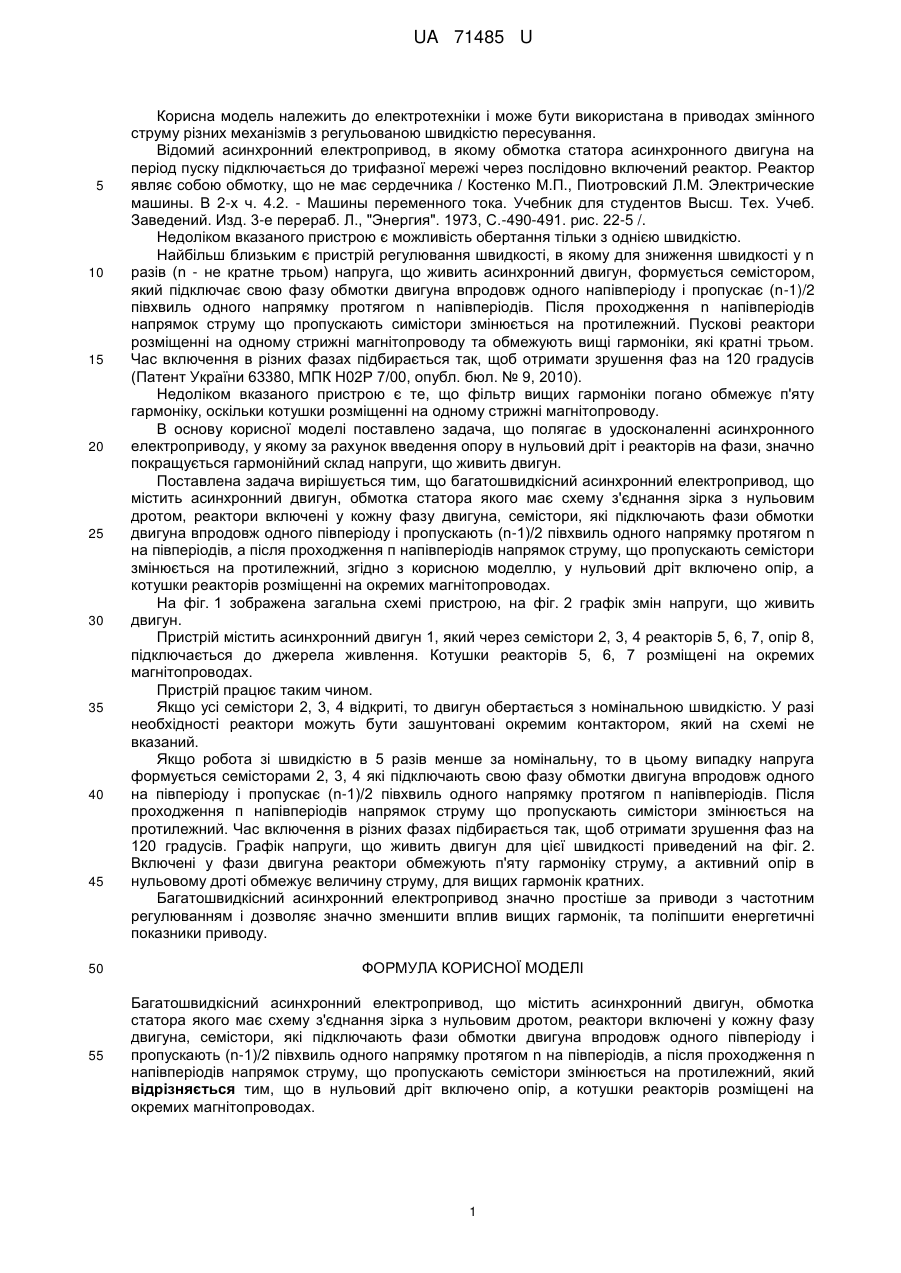

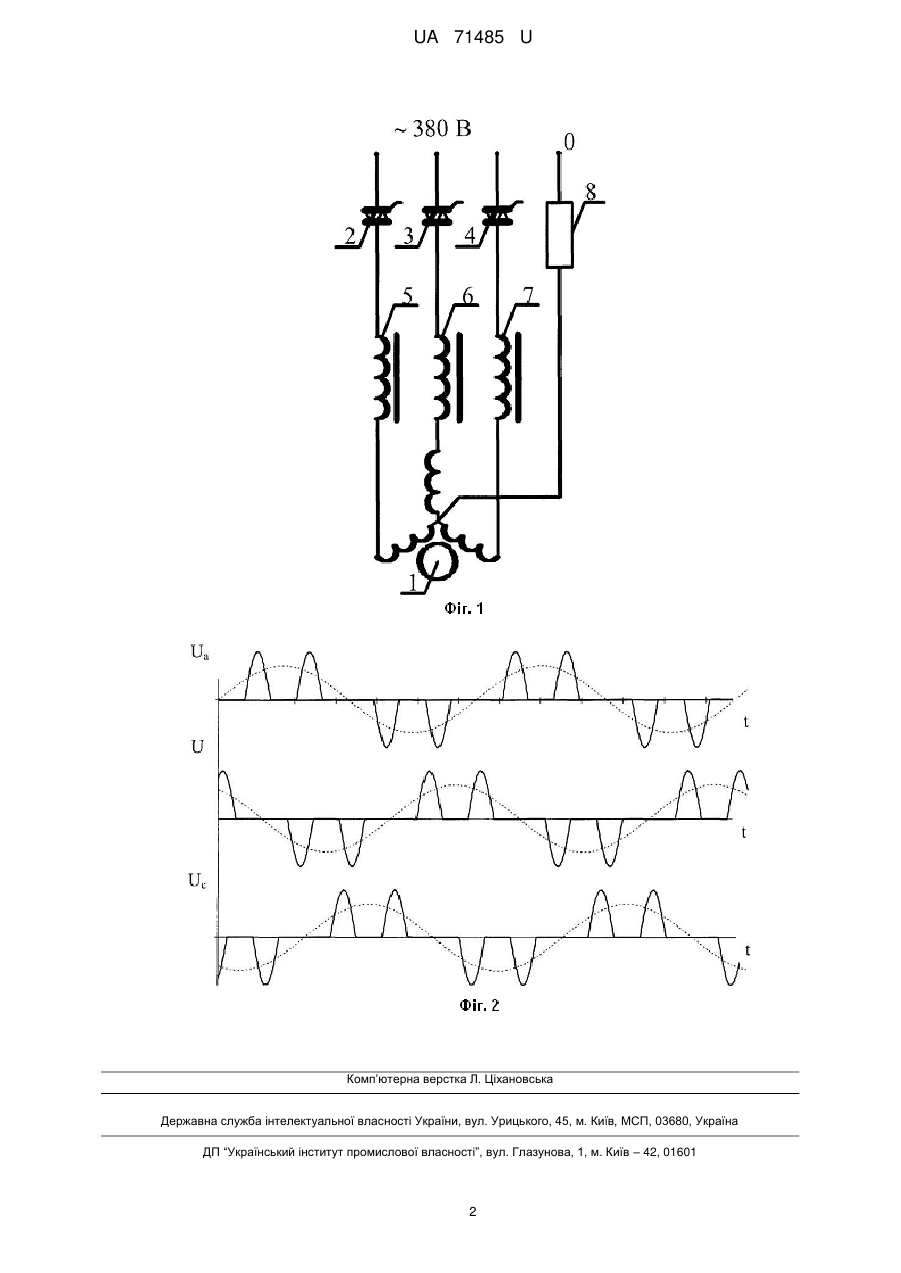

Реферат: UA 71485 U UA 71485 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до електротехніки і може бути використана в приводах змінного струму різних механізмів з регульованою швидкістю пересування. Відомий асинхронний електропривод, в якому обмотка статора асинхронного двигуна на період пуску підключається до трифазної мережі через послідовно включений реактор. Реактор являє собою обмотку, що не має сердечника / Костенко М.П., Пиотровский Л.М. Электрические машины. В 2-х ч. 4.2. - Машины переменного тока. Учебник для студентов Высш. Тех. Учеб. Заведений. Изд. 3-е перераб. Л., "Энергия". 1973, С.-490-491. рис. 22-5 /. Недоліком вказаного пристрою є можливість обертання тільки з однією швидкістю. Найбільш близьким є пристрій регулювання швидкості, в якому для зниження швидкості у n разів (n - не кратне трьом) напруга, що живить асинхронний двигун, формується семістором, який підключає свою фазу обмотки двигуна впродовж одного напівперіоду і пропускає (n-1)/2 півхвиль одного напрямку протягом n напівперіодів. Після проходження n напівперіодів напрямок струму що пропускають симістори змінюється на протилежний. Пускові реактори розміщенні на одному стрижні магнітопроводу та обмежують вищі гармоніки, які кратні трьом. Час включення в різних фазах підбирається так, щоб отримати зрушення фаз на 120 градусів (Патент України 63380, МПК Н02Р 7/00, опубл. бюл. № 9, 2010). Недоліком вказаного пристрою є те, що фільтр вищих гармоніки погано обмежує п'яту гармоніку, оскільки котушки розміщенні на одному стрижні магнітопроводу. В основу корисної моделі поставлено задача, що полягає в удосконаленні асинхронного електроприводу, у якому за рахунок введення опору в нульовий дріт і реакторів на фази, значно покращується гармонійний склад напруги, що живить двигун. Поставлена задача вирішується тим, що багатошвидкісний асинхронний електропривод, що містить асинхронний двигун, обмотка статора якого має схему з'єднання зірка з нульовим дротом, реактори включені у кожну фазу двигуна, семістори, які підключають фази обмотки двигуна впродовж одного півперіоду і пропускають (n-1)/2 півхвиль одного напрямку протягом n на півперіодів, а після проходження п напівперіодів напрямок струму, що пропускають семістори змінюється на протилежний, згідно з корисною моделлю, у нульовий дріт включено опір, а котушки реакторів розміщенні на окремих магнітопроводах. На фіг. 1 зображена загальна схемі пристрою, на фіг. 2 графік змін напруги, що живить двигун. Пристрій містить асинхронний двигун 1, який через семістори 2, 3, 4 реакторів 5, 6, 7, опір 8, підключається до джерела живлення. Котушки реакторів 5, 6, 7 розміщені на окремих магнітопроводах. Пристрій працює таким чином. Якщо усі семістори 2, 3, 4 відкриті, то двигун обертається з номінальною швидкістю. У разі необхідності реактори можуть бути зашунтовані окремим контактором, який на схемі не вказаний. Якщо робота зі швидкістю в 5 разів менше за номінальну, то в цьому випадку напруга формується семісторами 2, 3, 4 які підключають свою фазу обмотки двигуна впродовж одного на півперіоду і пропускає (n-1)/2 півхвиль одного напрямку протягом п напівперіодів. Після проходження п напівперіодів напрямок струму що пропускають симістори змінюється на протилежний. Час включення в різних фазах підбирається так, щоб отримати зрушення фаз на 120 градусів. Графік напруги, що живить двигун для цієї швидкості приведений на фіг. 2. Включені у фази двигуна реактори обмежують п'яту гармоніку струму, а активний опір в нульовому дроті обмежує величину струму, для вищих гармонік кратних. Багатошвидкісний асинхронний електропривод значно простіше за приводи з частотним регулюванням і дозволяє значно зменшити вплив вищих гармонік, та поліпшити енергетичні показники приводу. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Багатошвидкісний асинхронний електропривод, що містить асинхронний двигун, обмотка статора якого має схему з'єднання зірка з нульовим дротом, реактори включені у кожну фазу двигуна, семістори, які підключають фази обмотки двигуна впродовж одного півперіоду і пропускають (n-1)/2 півхвиль одного напрямку протягом n на півперіодів, а після проходження n напівперіодів напрямок струму, що пропускають семістори змінюється на протилежний, який відрізняється тим, що в нульовий дріт включено опір, а котушки реакторів розміщені на окремих магнітопроводах. 1 UA 71485 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
