Пристрій для виміру об’єму спиртного напою

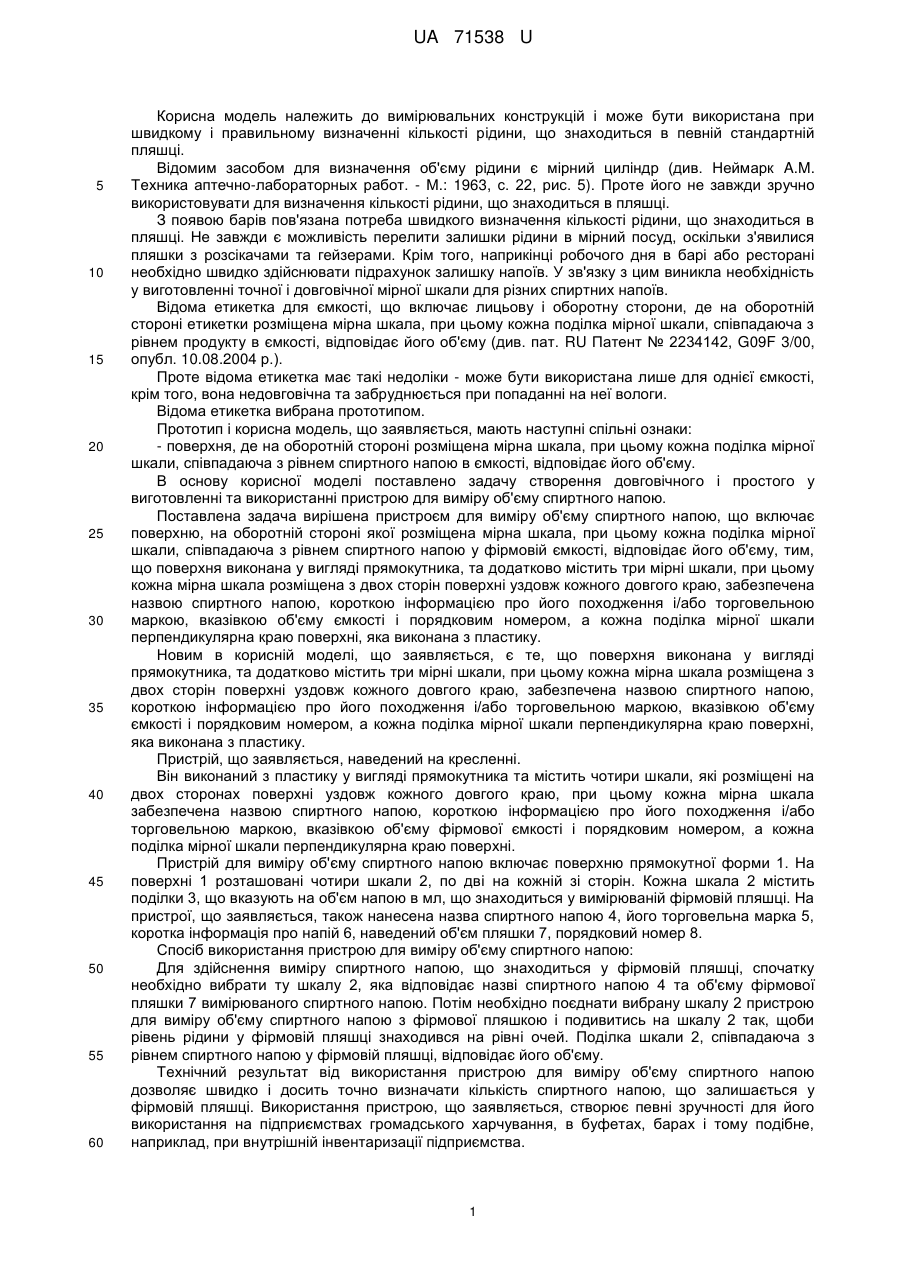

Реферат: UA 71538 U UA 71538 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до вимірювальних конструкцій і може бути використана при швидкому і правильному визначенні кількості рідини, що знаходиться в певній стандартній пляшці. Відомим засобом для визначення об'єму рідини є мірний циліндр (див. Неймарк A.M. Техника аптечно-лабораторных работ. - М.: 1963, с. 22, рис. 5). Проте його не завжди зручно використовувати для визначення кількості рідини, що знаходиться в пляшці. З появою барів пов'язана потреба швидкого визначення кількості рідини, що знаходиться в пляшці. Не завжди є можливість перелити залишки рідини в мірний посуд, оскільки з'явилися пляшки з розсікачами та гейзерами. Крім того, наприкінці робочого дня в барі або ресторані необхідно швидко здійснювати підрахунок залишку напоїв. У зв'язку з цим виникла необхідність у виготовленні точної і довговічної мірної шкали для різних спиртних напоїв. Відома етикетка для ємкості, що включає лицьову і оборотну сторони, де на оборотній стороні етикетки розміщена мірна шкала, при цьому кожна поділка мірної шкали, співпадаюча з рівнем продукту в ємкості, відповідає його об'єму (див. пат. RU Патент № 2234142, G09F 3/00, опубл. 10.08.2004 р.). Проте відома етикетка має такі недоліки - може бути використана лише для однієї ємкості, крім того, вона недовговічна та забруднюється при попаданні на неї вологи. Відома етикетка вибрана прототипом. Прототип і корисна модель, що заявляється, мають наступні спільні ознаки: - поверхня, де на оборотній стороні розміщена мірна шкала, при цьому кожна поділка мірної шкали, співпадаюча з рівнем спиртного напою в ємкості, відповідає його об'єму. В основу корисної моделі поставлено задачу створення довговічного і простого у виготовленні та використанні пристрою для виміру об'єму спиртного напою. Поставлена задача вирішена пристроєм для виміру об'єму спиртного напою, що включає поверхню, на оборотній стороні якої розміщена мірна шкала, при цьому кожна поділка мірної шкали, співпадаюча з рівнем спиртного напою у фірмовій ємкості, відповідає його об'єму, тим, що поверхня виконана у вигляді прямокутника, та додатково містить три мірні шкали, при цьому кожна мірна шкала розміщена з двох сторін поверхні уздовж кожного довгого краю, забезпечена назвою спиртного напою, короткою інформацією про його походження і/або торговельною маркою, вказівкою об'єму ємкості і порядковим номером, а кожна поділка мірної шкали перпендикулярна краю поверхні, яка виконана з пластику. Новим в корисній моделі, що заявляється, є те, що поверхня виконана у вигляді прямокутника, та додатково містить три мірні шкали, при цьому кожна мірна шкала розміщена з двох сторін поверхні уздовж кожного довгого краю, забезпечена назвою спиртного напою, короткою інформацією про його походження і/або торговельною маркою, вказівкою об'єму ємкості і порядковим номером, а кожна поділка мірної шкали перпендикулярна краю поверхні, яка виконана з пластику. Пристрій, що заявляється, наведений на кресленні. Він виконаний з пластику у вигляді прямокутника та містить чотири шкали, які розміщені на двох сторонах поверхні уздовж кожного довгого краю, при цьому кожна мірна шкала забезпечена назвою спиртного напою, короткою інформацією про його походження і/або торговельною маркою, вказівкою об'єму фірмової ємкості і порядковим номером, а кожна поділка мірної шкали перпендикулярна краю поверхні. Пристрій для виміру об'єму спиртного напою включає поверхню прямокутної форми 1. На поверхні 1 розташовані чотири шкали 2, по дві на кожній зі сторін. Кожна шкала 2 містить поділки 3, що вказують на об'єм напою в мл, що знаходиться у вимірюваній фірмовій пляшці. На пристрої, що заявляється, також нанесена назва спиртного напою 4, його торговельна марка 5, коротка інформація про напій 6, наведений об'єм пляшки 7, порядковий номер 8. Спосіб використання пристрою для виміру об'єму спиртного напою: Для здійснення виміру спиртного напою, що знаходиться у фірмовій пляшці, спочатку необхідно вибрати ту шкалу 2, яка відповідає назві спиртного напою 4 та об'єму фірмової пляшки 7 вимірюваного спиртного напою. Потім необхідно поєднати вибрану шкалу 2 пристрою для виміру об'єму спиртного напою з фірмової пляшкою і подивитись на шкалу 2 так, щоби рівень рідини у фірмовій пляшці знаходився на рівні очей. Поділка шкали 2, співпадаюча з рівнем спиртного напою у фірмовій пляшці, відповідає його об'єму. Технічний результат від використання пристрою для виміру об'єму спиртного напою дозволяє швидко і досить точно визначати кількість спиртного напою, що залишається у фірмовій пляшці. Використання пристрою, що заявляється, створює певні зручності для його використання на підприємствах громадського харчування, в буфетах, барах і тому подібне, наприклад, при внутрішній інвентаризації підприємства. 1 UA 71538 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для виміру об'єму спиртного напою, що включає поверхню, на оборотній стороні якої розміщена мірна шкала, при цьому кожна поділка мірної шкали, співпадаюча з рівнем спиртного напою у фірмовій ємкості, відповідає його об'єму, який відрізняється тим, що поверхня виконана у вигляді прямокутника, та додатково містить три мірні шкали, при цьому кожна мірна шкала розміщена з двох сторін поверхні уздовж кожного довгого краю, забезпечена назвою спиртного напою, короткою інформацією про його походження і/або торговельною маркою, вказівкою об'єму ємкості і порядковим номером, а кожна поділка мірної шкали перпендикулярна краю поверхні, яка виконана з пластику. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
