Пристрій для виміру апікального базису щелеп (альвеолометр)

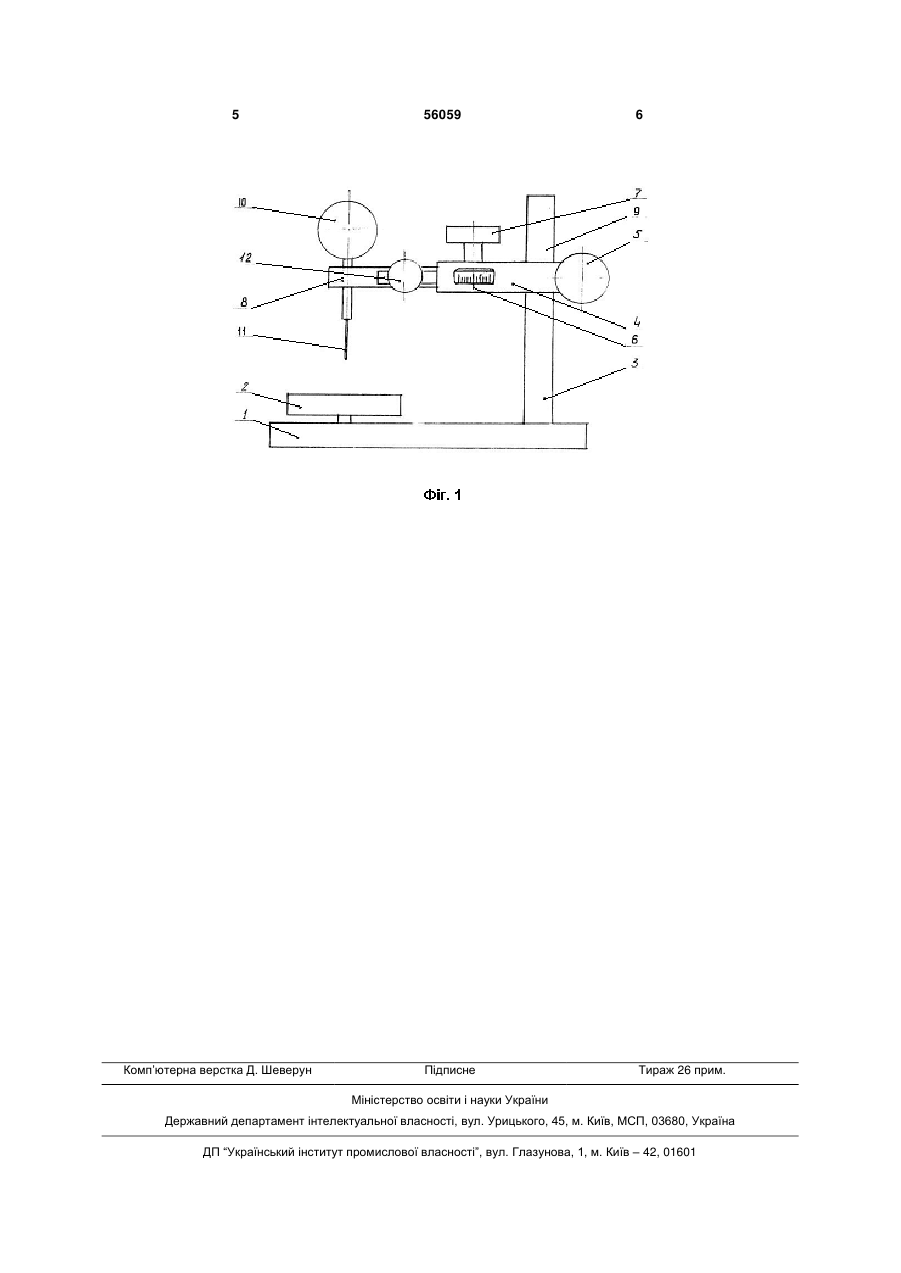

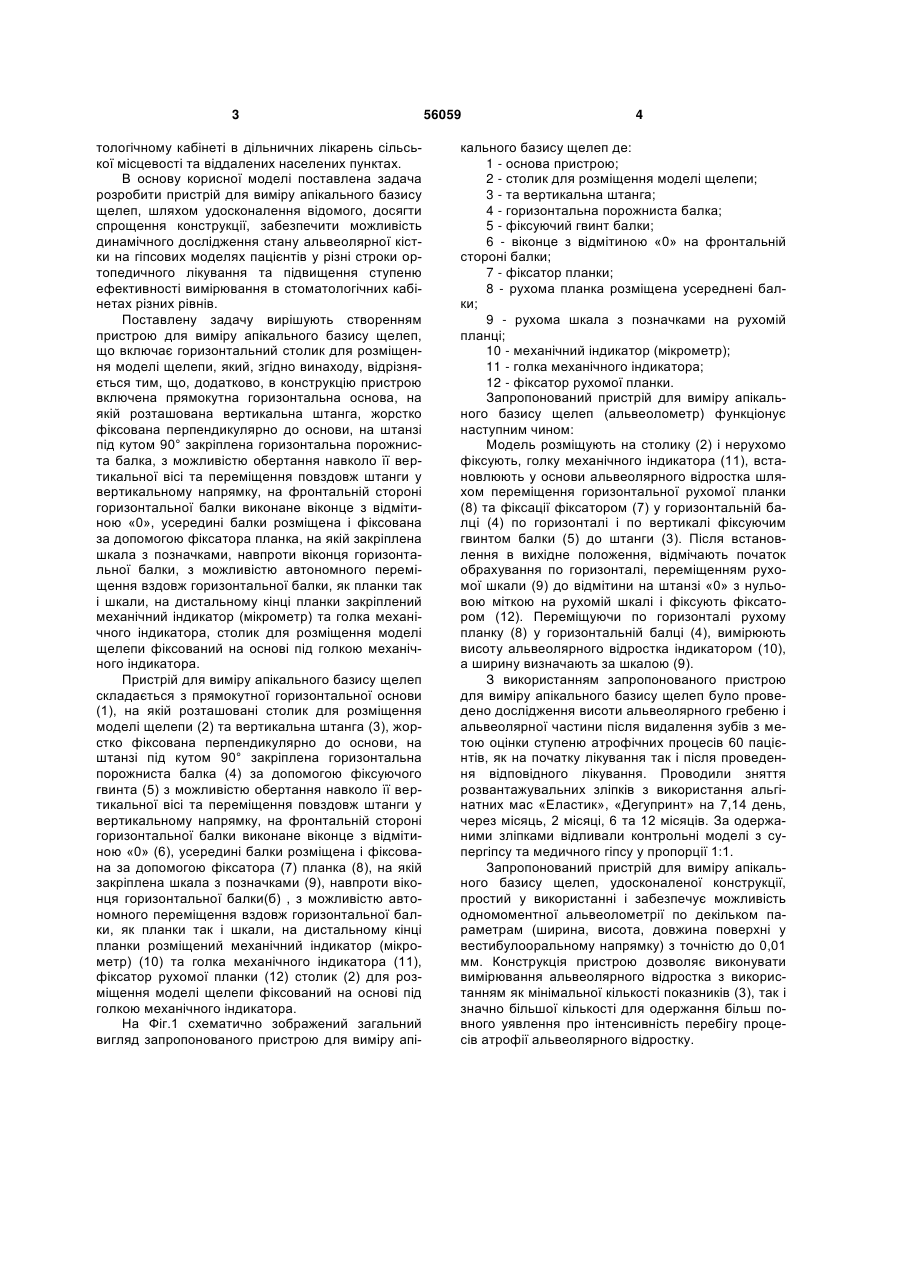

Пристрій для виміру апікального базису щелеп, що включає горизонтальний столик для розміщення моделі щелепи, який відрізняється тим, що додатково в конструкцію пристрою включена прямокутна горизонтальна основа, на якій розташована вертикальна штанга, жорстко фіксована перпендикулярно до основи, на штанзі під кутом 90° закріплена горизонтальна порожниста балка, з 3 тологічному кабінеті в дільничних лікарень сільської місцевості та віддалених населених пунктах. В основу корисної моделі поставлена задача розробити пристрій для виміру апікального базису щелеп, шляхом удосконалення відомого, досягти спрощення конструкції, забезпечити можливість динамічного дослідження стану альвеолярної кістки на гіпсових моделях пацієнтів у різні строки ортопедичного лікування та підвищення ступеню ефективності вимірювання в стоматологічних кабінетах різних рівнів. Поставлену задачу вирішують створенням пристрою для виміру апікального базису щелеп, що включає горизонтальний столик для розміщення моделі щелепи, який, згідно винаходу, відрізняється тим, що, додатково, в конструкцію пристрою включена прямокутна горизонтальна основа, на якій розташована вертикальна штанга, жорстко фіксована перпендикулярно до основи, на штанзі під кутом 90° закріплена горизонтальна порожниста балка, з можливістю обертання навколо її вертикальної вісі та переміщення повздовж штанги у вертикальному напрямку, на фронтальній стороні горизонтальної балки виконане віконце з відмітиною «0», усередині балки розміщена і фіксована за допомогою фіксатора планка, на якій закріплена шкала з позначками, навпроти віконця горизонтальної балки, з можливістю автономного переміщення вздовж горизонтальної балки, як планки так і шкали, на дистальному кінці планки закріплений механічний індикатор (мікрометр) та голка механічного індикатора, столик для розміщення моделі щелепи фіксований на основі під голкою механічного індикатора. Пристрій для виміру апікального базису щелеп складається з прямокутної горизонтальної основи (1), на якій розташовані столик для розміщення моделі щелепи (2) та вертикальна штанга (3), жорстко фіксована перпендикулярно до основи, на штанзі під кутом 90° закріплена горизонтальна порожниста балка (4) за допомогою фіксуючого гвинта (5) з можливістю обертання навколо її вертикальної вісі та переміщення повздовж штанги у вертикальному напрямку, на фронтальній стороні горизонтальної балки виконане віконце з відмітиною «0» (6), усередині балки розміщена і фіксована за допомогою фіксатора (7) планка (8), на якій закріплена шкала з позначками (9), навпроти віконця горизонтальної балки(б) , з можливістю автономного переміщення вздовж горизонтальної балки, як планки так і шкали, на дистальному кінці планки розміщений механічний індикатор (мікрометр) (10) та голка механічного індикатора (11), фіксатор рухомої планки (12) столик (2) для розміщення моделі щелепи фіксований на основі під голкою механічного індикатора. На Фіг.1 схематично зображений загальний вигляд запропонованого пристрою для виміру апі 56059 4 кального базису щелеп де: 1 - основа пристрою; 2 - столик для розміщення моделі щелепи; 3 - та вертикальна штанга; 4 - горизонтальна порожниста балка; 5 - фіксуючий гвинт балки; 6 - віконце з відмітиною «0» на фронтальній стороні балки; 7 - фіксатор планки; 8 - рухома планка розміщена усереднені балки; 9 - рухома шкала з позначками на рухомій планці; 10 - механічний індикатор (мікрометр); 11 - голка механічного індикатора; 12 - фіксатор рухомої планки. Запропонований пристрій для виміру апікального базису щелеп (альвеолометр) функціонує наступним чином: Модель розміщують на столику (2) і нерухомо фіксують, голку механічного індикатора (11), встановлюють у основи альвеолярного відростка шляхом переміщення горизонтальної рухомої планки (8) та фіксації фіксатором (7) у горизонтальній балці (4) по горизонталі і по вертикалі фіксуючим гвинтом балки (5) до штанги (3). Після встановлення в вихідне положення, відмічають початок обрахування по горизонталі, переміщенням рухомої шкали (9) до відмітини на штанзі «0» з нульовою міткою на рухомій шкалі і фіксують фіксатором (12). Переміщуючи по горизонталі рухому планку (8) у горизонтальній балці (4), вимірюють висоту альвеолярного відростка індикатором (10), а ширину визначають за шкалою (9). З використанням запропонованого пристрою для виміру апікального базису щелеп було проведено дослідження висоти альвеолярного гребеню і альвеолярної частини після видалення зубів з метою оцінки ступеню атрофічних процесів 60 пацієнтів, як на початку лікування так і після проведення відповідного лікування. Проводили зняття розвантажувальних зліпків з використання альгінатних мас «Еластик», «Дегупринт» на 7,14 день, через місяць, 2 місяці, 6 та 12 місяців. За одержаними зліпками відливали контрольні моделі з супергіпсу та медичного гіпсу у пропорції 1:1. Запропонований пристрій для виміру апікального базису щелеп, удосконаленої конструкції, простий у використанні і забезпечує можливість одномоментної альвеолометрії по декільком параметрам (ширина, висота, довжина поверхні у вестибулооральному напрямку) з точністю до 0,01 мм. Конструкція пристрою дозволяє виконувати вимірювання альвеолярного відростка з використанням як мінімальної кількості показників (3), так і значно більшої кількості для одержання більш повного уявлення про інтенсивність перебігу процесів атрофії альвеолярного відростку. 5 Комп’ютерна верстка Д. Шеверун 56059 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
