Пристрій зниження шуму вихлопу стисненого повітря

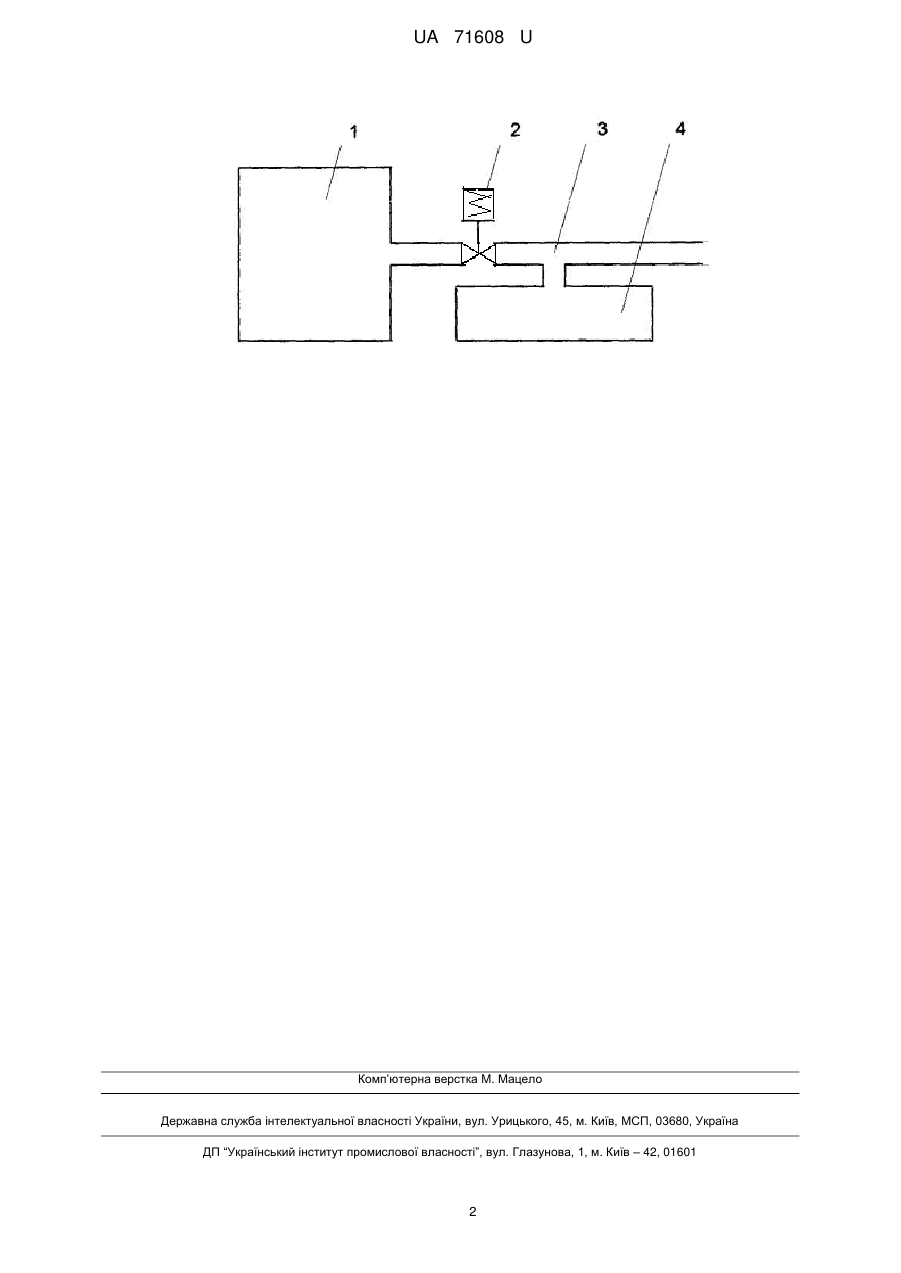

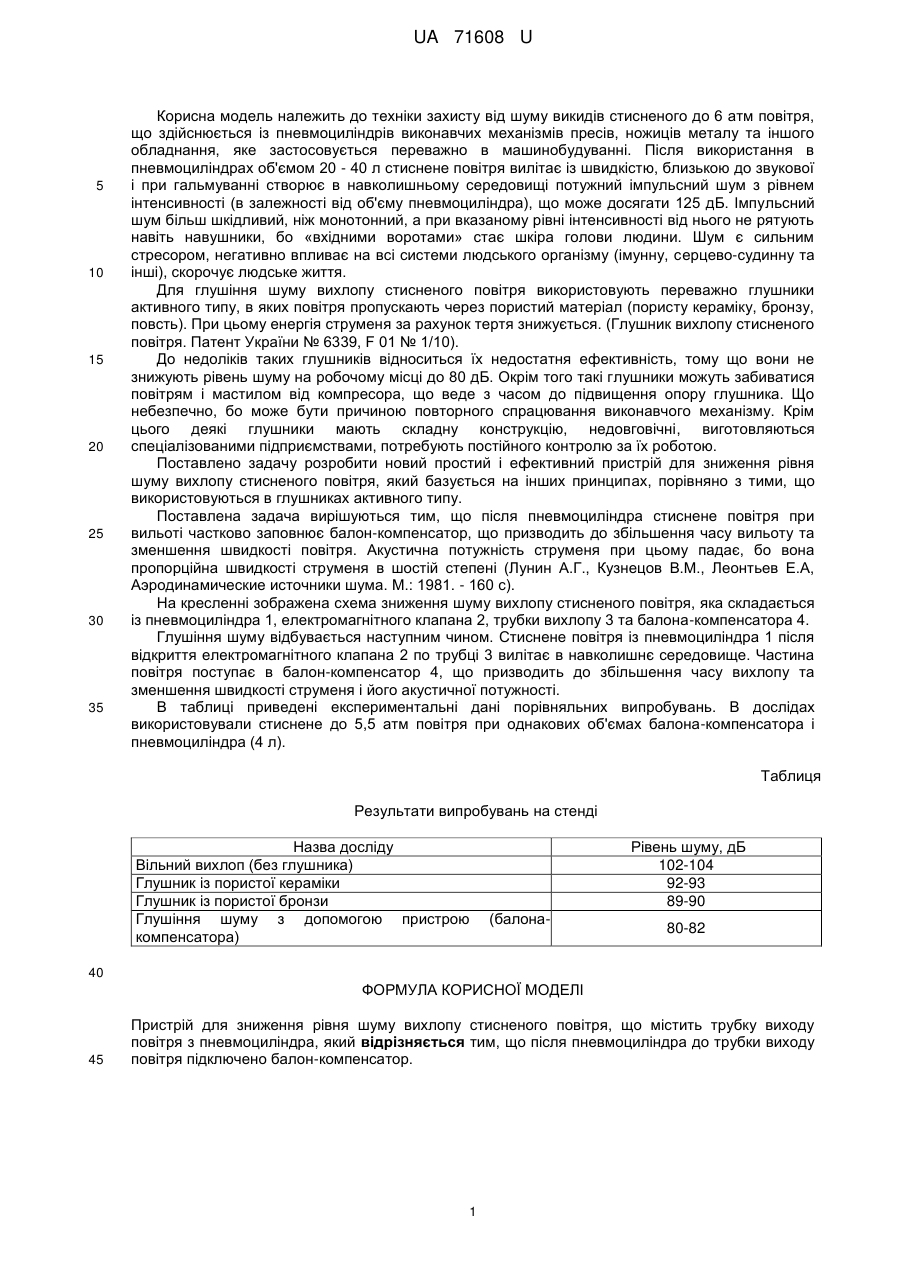

Реферат: UA 71608 U UA 71608 U 5 10 15 20 25 30 35 Корисна модель належить до техніки захисту від шуму викидів стисненого до 6 атм повітря, що здійснюється із пневмоциліндрів виконавчих механізмів пресів, ножиців металу та іншого обладнання, яке застосовується переважно в машинобудуванні. Після використання в пневмоциліндрах об'ємом 20 - 40 л стиснене повітря вилітає із швидкістю, близькою до звукової і при гальмуванні створює в навколишньому середовищі потужний імпульсний шум з рівнем інтенсивності (в залежності від об'єму пневмоциліндра), що може досягати 125 дБ. Імпульсний шум більш шкідливий, ніж монотонний, а при вказаному рівні інтенсивності від нього не рятують навіть навушники, бо «вхідними воротами» стає шкіра голови людини. Шум є сильним стресором, негативно впливає на всі системи людського організму (імунну, серцево-судинну та інші), скорочує людське життя. Для глушіння шуму вихлопу стисненого повітря використовують переважно глушники активного типу, в яких повітря пропускають через пористий матеріал (пористу кераміку, бронзу, повсть). При цьому енергія струменя за рахунок тертя знижується. (Глушник вихлопу стисненого повітря. Патент України № 6339, F 01 № 1/10). До недоліків таких глушників відноситься їх недостатня ефективність, тому що вони не знижують рівень шуму на робочому місці до 80 дБ. Окрім того такі глушники можуть забиватися повітрям і мастилом від компресора, що веде з часом до підвищення опору глушника. Що небезпечно, бо може бути причиною повторного спрацювання виконавчого механізму. Крім цього деякі глушники мають складну конструкцію, недовговічні, виготовляються спеціалізованими підприємствами, потребують постійного контролю за їх роботою. Поставлено задачу розробити новий простий і ефективний пристрій для зниження рівня шуму вихлопу стисненого повітря, який базується на інших принципах, порівняно з тими, що використовуються в глушниках активного типу. Поставлена задача вирішуються тим, що після пневмоциліндра стиснене повітря при вильоті частково заповнює балон-компенсатор, що призводить до збільшення часу вильоту та зменшення швидкості повітря. Акустична потужність струменя при цьому падає, бо вона пропорційна швидкості струменя в шостій степені (Лунин А.Г., Кузнецов В.М., Леонтьев Е.А, Аэродинамические источники шума. М.: 1981. - 160 с). На кресленні зображена схема зниження шуму вихлопу стисненого повітря, яка складається із пневмоциліндра 1, електромагнітного клапана 2, трубки вихлопу 3 та балона-компенсатора 4. Глушіння шуму відбувається наступним чином. Стиснене повітря із пневмоциліндра 1 після відкриття електромагнітного клапана 2 по трубці 3 вилітає в навколишнє середовище. Частина повітря поступає в балон-компенсатор 4, що призводить до збільшення часу вихлопу та зменшення швидкості струменя і його акустичної потужності. В таблиці приведені експериментальні дані порівняльних випробувань. В дослідах використовували стиснене до 5,5 атм повітря при однакових об'ємах балона-компенсатора і пневмоциліндра (4 л). Таблиця Результати випробувань на стенді Назва досліду Вільний вихлоп (без глушника) Глушник із пористої кераміки Глушник із пористої бронзи Глушіння шуму з допомогою пристрою компенсатора) Рівень шуму, дБ 102-104 92-93 89-90 (балона 80-82 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для зниження рівня шуму вихлопу стисненого повітря, що містить трубку виходу повітря з пневмоциліндра, який відрізняється тим, що після пневмоциліндра до трубки виходу повітря підключено балон-компенсатор. 1 UA 71608 U Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
