Глушник вихлопу стисненого повітря
Номер патенту: 6339
Опубліковано: 16.05.2005
Автори: Поліщук Володимир Степанович, Скобель Висиль Іванович, Шмандій Володимир Михайлович, Поліщук Дмитро Володимирович
Формула / Реферат
1. Глушник вихлопу стисненого повітря, що складається із корпусу, інертного заповнювача, перфорованих кришок, підвідних трубок, який відрізняється тим, що корпус розділений на дві паралельні секції.
2. Глушник за п. 1, який відрізняється тим, що інертний заповнювач засипаний в корпус в два шари послідовно частинками діаметром 3-5 мм і до 3 мм.
Текст

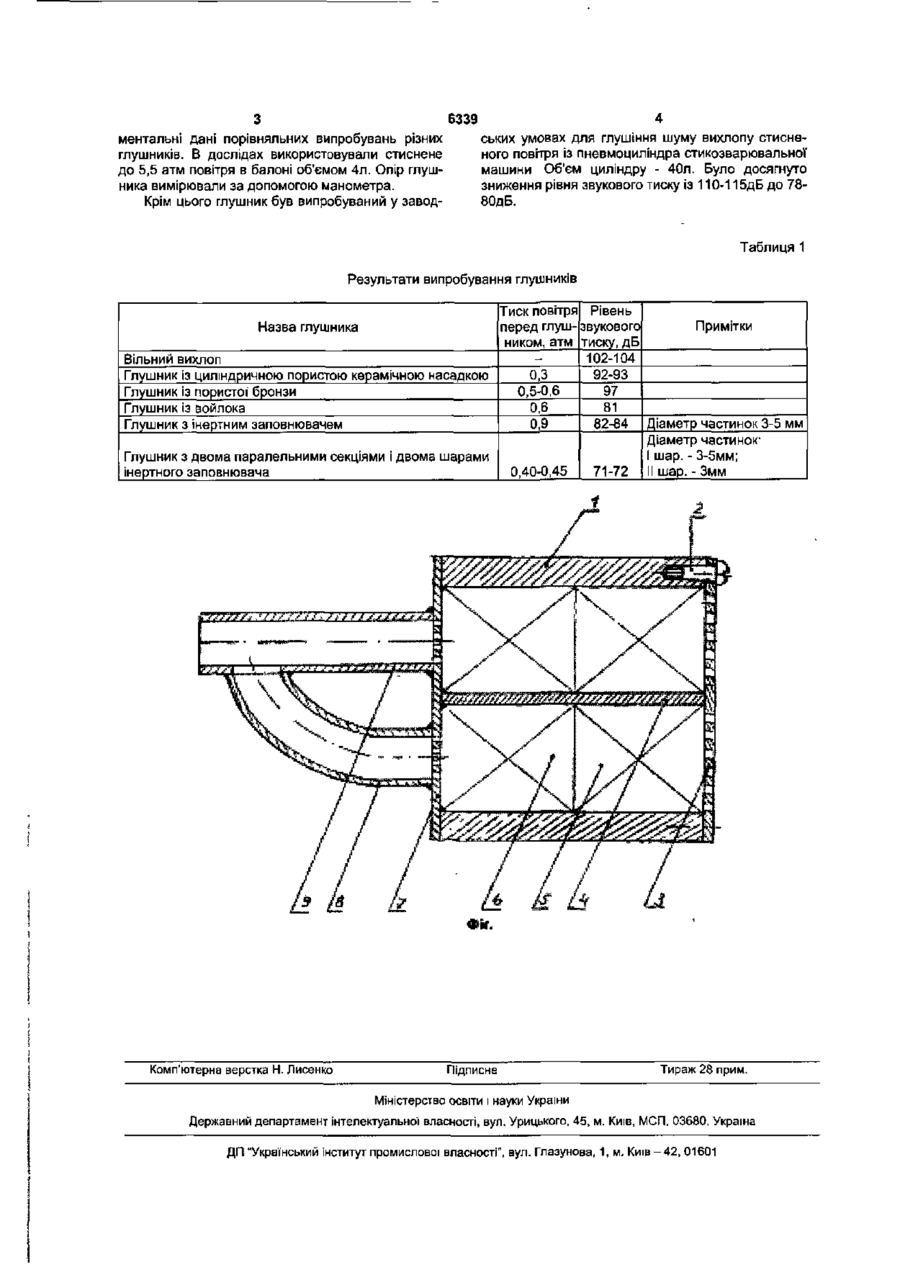

1. Глушник вихлопу стисненого повітря, що складається Із корпусу, інертного заповнювача, перфорованих кришок, підвідних трубок, який відрізняється тим, що корпус розділений на дві паралельні секції. 2. Глушник за п 1 , який відрізняється тим, що інертний заповнювач засипаний в корпус в два шари послідовно частинками діаметром 3-5мм і до Змм. До недоліків таких глушників відноситься те, що вони не знижують рівень шуму на робочому місці до нормативних 80дБ, забиваються пилом повітря та маслом від компресорів, що веде Із часом до підвищення опору вихлопу. Великий опір глушника може привести до повторного спрацювання виконавчого механізму. Крім цього, в деяких випадках глушники мають складну конструкцію (наприклад, при застосуванні войлоку), недовговічні, виготовляються спеціалізованими підприємствами. В основу корисної моделі поставлено задачу вдосконалити глушник шуму вихлопу стисненого О) со со 6339 ментальні дані порівняльних випробувань різних глушників. В дослідах використовували стиснене до 5,5 атм повітря в балоні об'ємом 4л. Опір глушника вимірювали за допомогою манометра. Крім цього глушник був випробуваний у завод ських умовах для глушіння шуму вихлопу стисненого повітря із пневмоциліндра стикозварювальної машини Об'єм циліндру - 40л. Було досягнуто зниження рівня звукового тиску із 110-115дБ до 7880дБ. Таблиця 1 Результати випробування глушників Тиск повітря Рівень Примітки перед глуш- звукового ником, атм тиску, дБ 102-104 ВІЛЬНИЙ ВИХЛОП 92-93 Глушник із циліндричною пористою керамічною насадкою 0,3 0,5-0,6 97 Глушник із пористої бронзи 0,6 81 Глушник із войлока 0,9 82-84 Діаметр частинок 3-5 мм Глушник з інертним заповнювачем Діаметр частинок1 1 шар. - 3-5мм; Глушник з двома паралельними секціями і двома шарами 0,40-0,45 71-72 II шар. - Змм інертного заповнювача Назва глушника Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюCompressed air exhaust silencer
Автори англійськоюShmandii Volodymyr Mykhailovych, Polischuk Volodymyr Stepanovych, Polishchuk Dmytro Volodymyrovych
Назва патенту російськоюГлушитель выхлопа сжатого воздуха
Автори російськоюШмандий Владимир Михайлович, Полищук Владимир Степанович, Полищук Дмитрий Владимирович
МПК / Мітки
МПК: F01N 1/08
Мітки: повітря, вихлопу, стисненого, глушник
