Вакуум-апарат для кристалізації розчинів

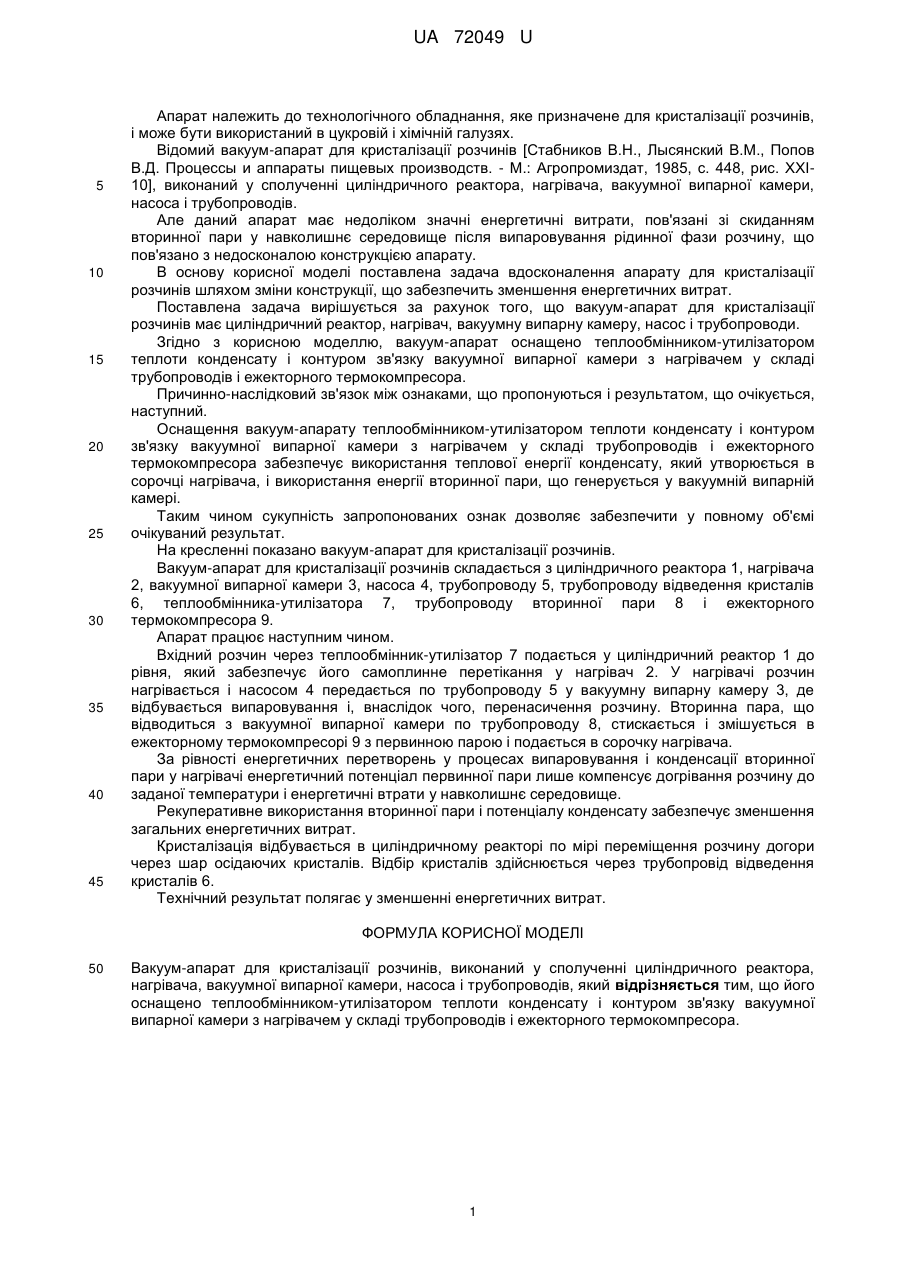

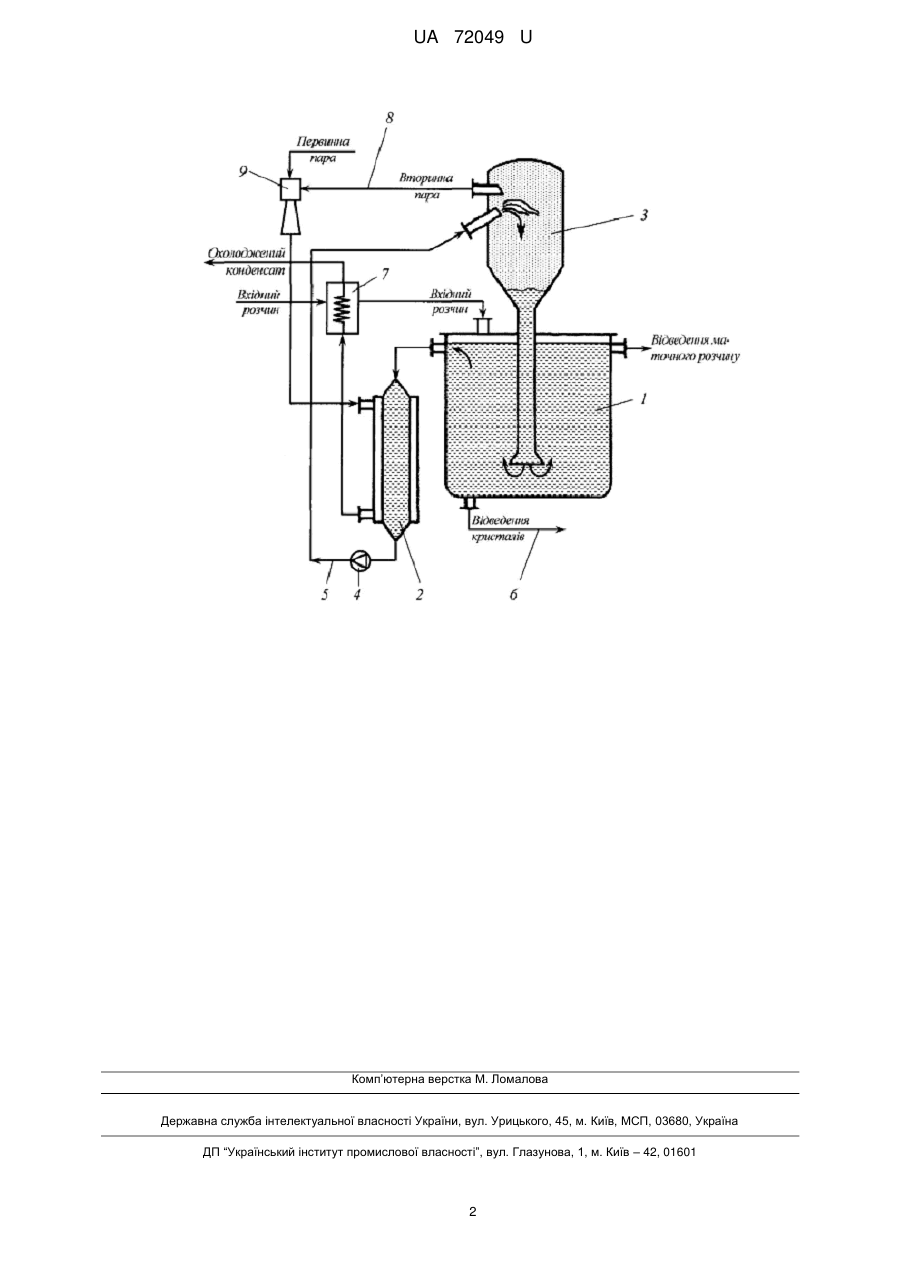

Реферат: Вакуум-апарат для кристалізації розчинів містить циліндричний реактор, нагрівач, вакуумну випарну камеру, насос, трубопроводи, теплообмінник-утилізатор теплоти конденсату, контур зв'язку вакуумної випарної камери з нагрівачем. UA 72049 U (54) ВАКУУМ-АПАРАТ ДЛЯ КРИСТАЛІЗАЦІЇ РОЗЧИНІВ UA 72049 U UA 72049 U 5 10 15 20 25 30 35 40 45 Апарат належить до технологічного обладнання, яке призначене для кристалізації розчинів, і може бути використаний в цукровій і хімічній галузях. Відомий вакуум-апарат для кристалізації розчинів [Стабников В.Н., Лысянский В.М., Попов В.Д. Процессы и аппараты пищевых производств. - М.: Агропромиздат, 1985, с. 448, рис. XXI10], виконаний у сполученні циліндричного реактора, нагрівача, вакуумної випарної камери, насоса і трубопроводів. Але даний апарат має недоліком значні енергетичні витрати, пов'язані зі скиданням вторинної пари у навколишнє середовище після випаровування рідинної фази розчину, що пов'язано з недосконалою конструкцією апарату. В основу корисної моделі поставлена задача вдосконалення апарату для кристалізації розчинів шляхом зміни конструкції, що забезпечить зменшення енергетичних витрат. Поставлена задача вирішується за рахунок того, що вакуум-апарат для кристалізації розчинів має циліндричний реактор, нагрівач, вакуумну випарну камеру, насос і трубопроводи. Згідно з корисною моделлю, вакуум-апарат оснащено теплообмінником-утилізатором теплоти конденсату і контуром зв'язку вакуумної випарної камери з нагрівачем у складі трубопроводів і ежекторного термокомпресора. Причинно-наслідковий зв'язок між ознаками, що пропонуються і результатом, що очікується, наступний. Оснащення вакуум-апарату теплообмінником-утилізатором теплоти конденсату і контуром зв'язку вакуумної випарної камери з нагрівачем у складі трубопроводів і ежекторного термокомпресора забезпечує використання теплової енергії конденсату, який утворюється в сорочці нагрівача, і використання енергії вторинної пари, що генерується у вакуумній випарній камері. Таким чином сукупність запропонованих ознак дозволяє забезпечити у повному об'ємі очікуваний результат. На кресленні показано вакуум-апарат для кристалізації розчинів. Вакуум-апарат для кристалізації розчинів складається з циліндричного реактора 1, нагрівача 2, вакуумної випарної камери 3, насоса 4, трубопроводу 5, трубопроводу відведення кристалів 6, теплообмінника-утилізатора 7, трубопроводу вторинної пари 8 і ежекторного термокомпресора 9. Апарат працює наступним чином. Вхідний розчин через теплообмінник-утилізатор 7 подається у циліндричний реактор 1 до рівня, який забезпечує його самоплинне перетікання у нагрівач 2. У нагрівачі розчин нагрівається і насосом 4 передається по трубопроводу 5 у вакуумну випарну камеру 3, де відбувається випаровування і, внаслідок чого, перенасичення розчину. Вторинна пара, що відводиться з вакуумної випарної камери по трубопроводу 8, стискається і змішується в ежекторному термокомпресорі 9 з первинною парою і подається в сорочку нагрівача. За рівності енергетичних перетворень у процесах випаровування і конденсації вторинної пари у нагрівачі енергетичний потенціал первинної пари лише компенсує догрівання розчину до заданої температури і енергетичні втрати у навколишнє середовище. Рекуперативне використання вторинної пари і потенціалу конденсату забезпечує зменшення загальних енергетичних витрат. Кристалізація відбувається в циліндричному реакторі по мірі переміщення розчину догори через шар осідаючих кристалів. Відбір кристалів здійснюється через трубопровід відведення кристалів 6. Технічний результат полягає у зменшенні енергетичних витрат. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Вакуум-апарат для кристалізації розчинів, виконаний у сполученні циліндричного реактора, нагрівача, вакуумної випарної камери, насоса і трубопроводів, який відрізняється тим, що його оснащено теплообмінником-утилізатором теплоти конденсату і контуром зв'язку вакуумної випарної камери з нагрівачем у складі трубопроводів і ежекторного термокомпресора. 1 UA 72049 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
