Вакуум-апарат для кристалізації розчинів

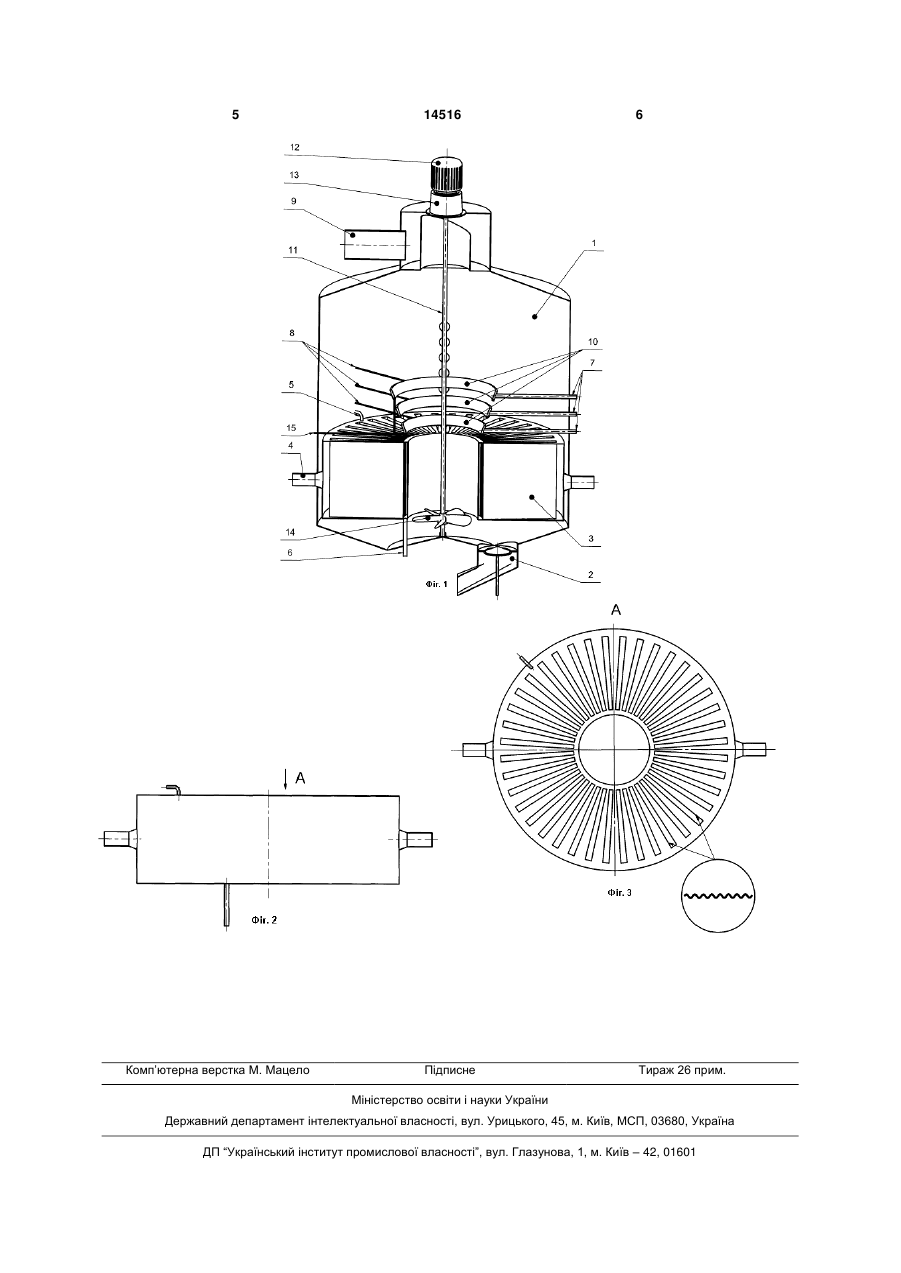

1. Вакуум-апарат для кристалізації розчинів, що має вертикальний циліндричний корпус, підвісну гріючу камеру з центральним опускним каналом, циркулятор для перемішування та циркуляції 3 14516 4 над паровою камерою. утворюючись при кипінні розчину, відводиться чеЗапропонована корисна модель пояснюється рез патрубок 9. Одночасно в апараті створюють кресленнями, де на Фіг.1 - зображено вертикальрозрідження. Конденсат гріючої пари відводиться ний розріз вакуум-апарата; на Фіг.2 - загальний через патрубок 6. Для підсилення природної цирвигляд радіальної парової камери; на Фіг.3 - викуляції, що створюється за рахунок кипіння розчигляд зверху радіальної парової камери. ну, вмикається електродвигун 12, який приводить Вакуум-апарат складається з вертикального в обертання через редуктор 13 і вал 11 мішалку циліндричного корпусу 1, в нижній частині якого 14. По мірі заповнення апарату, при покритті роззнаходяться: вивантажувальний пристрій 2, підвісчином нижнього кільцевого нагрівального елеменна радіальна гріюча камера 3 з патрубками підвота, подається пара у нижній патрубок 7, при зросду пари 4, відводу аміачних газів 5 і відводу контанні рівня за тими ж правилами вмикаються денсату 6, причому поверхні внутрішніх підйомних наступні секції 10. Крім вказаної функції, кільцеві каналів виконані із жолобчастих листів, жолоби нагрівальні елементи 10 служать для створення у яких вертикально орієнтовані. У верхній частині вакуум-апараті направленої циркуляції розчину із вакуум-апарату знаходиться патрубок відводу підйомних у внутрішній опускний канал. Після згувторинної пари 9, розміщені над паровою камерою щення розчину до пересиченого стану, в ньому в декілька поверхів кільцеві нагрівальні елементи здійснюють кристалоутворення і нарощування 10 з патрубками підводу пари 7, відводу аміачних кристалів одним з відомих способів, періодично газів 8 і відводу конденсату 15, що вмикаються або безперервно підкачуючи вихідний розчин. послідовно знизу доверху по мірі наповнення апаПісля того, як в розчині (утфелі), що кристалірату розчином та, крім того, служать для роздізується, маса кристалів досягне вмісту 45-55% до лення підйомних і опускних потоків утфелю. На маси утфелю, нарощування кристалів припиняють, вертикальному валу 11 циркулятора, що привозакривають подачу гріючої пари в гріючу камеру 3 диться в обертання двигуном 12 через редуктор та нагрівальні елементи 10 і вимикають електрод13, розміщена мішалка 14. вигун 12 приводу циркулятора. Вакуум-апарат Вакуум-апарат працює наступним чином. Корспорожнюють через вивантажувальний пристрій 2. пус 1 вакуум-апарата заповнюється вихідним розЗапропонована конструкція вакуум-апарата чином до рівня, що забезпечує покриття розчином для кристалізації розчинів, дозволяє оптимізувати парової камери 3. В радіальну гріючу камеру 3 теплообмін та процес кипіння, інтенсифікувати через патрубок 4 подають гріючу пару, яка, конперемішування та циркуляцію утфелю, скоротити денсуючись, підігріває розчин. Вторинна пара, тривалість цих процесів. 5 Комп’ютерна верстка М. Мацело 14516 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
