Вакуум-апарат для кристалізації розчинів

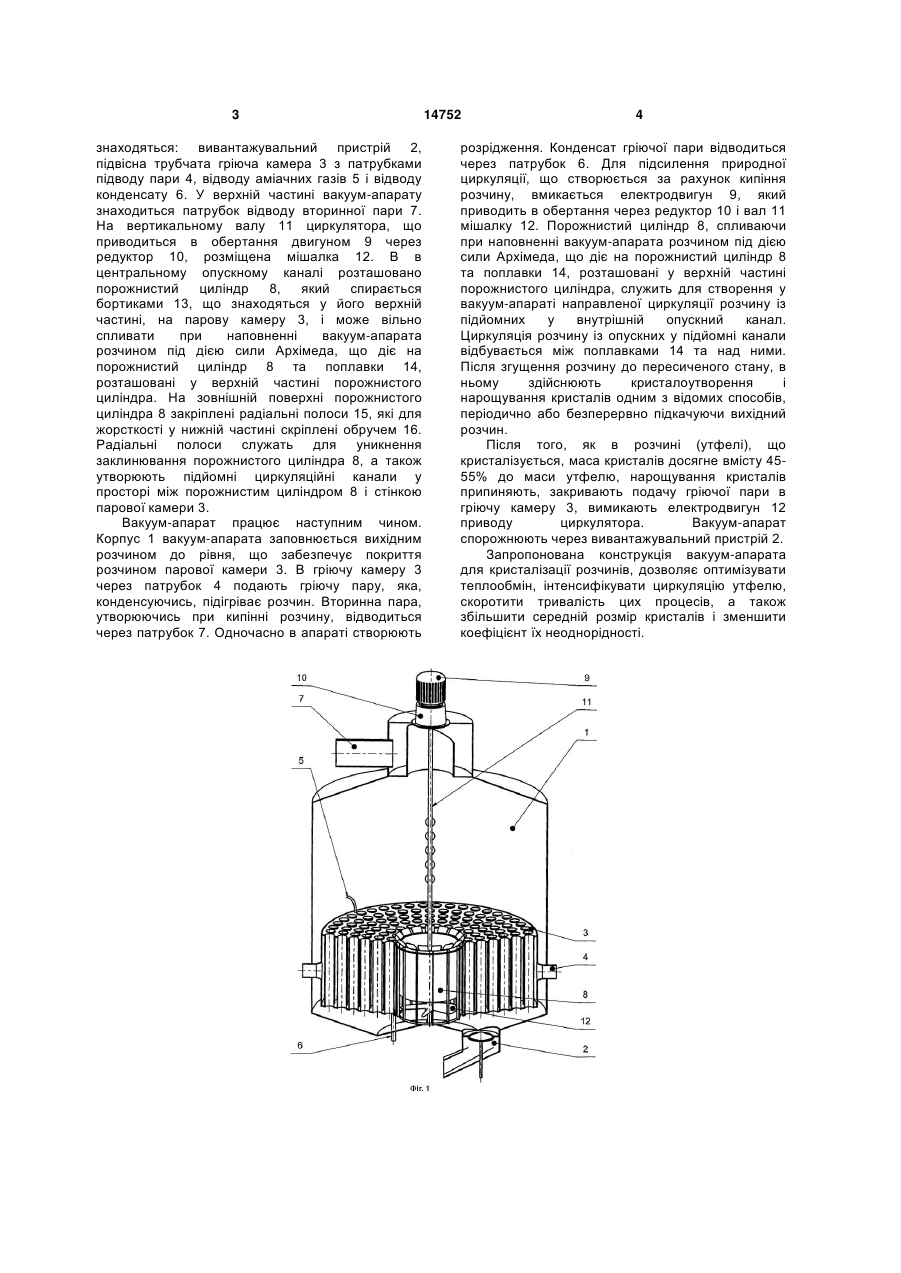

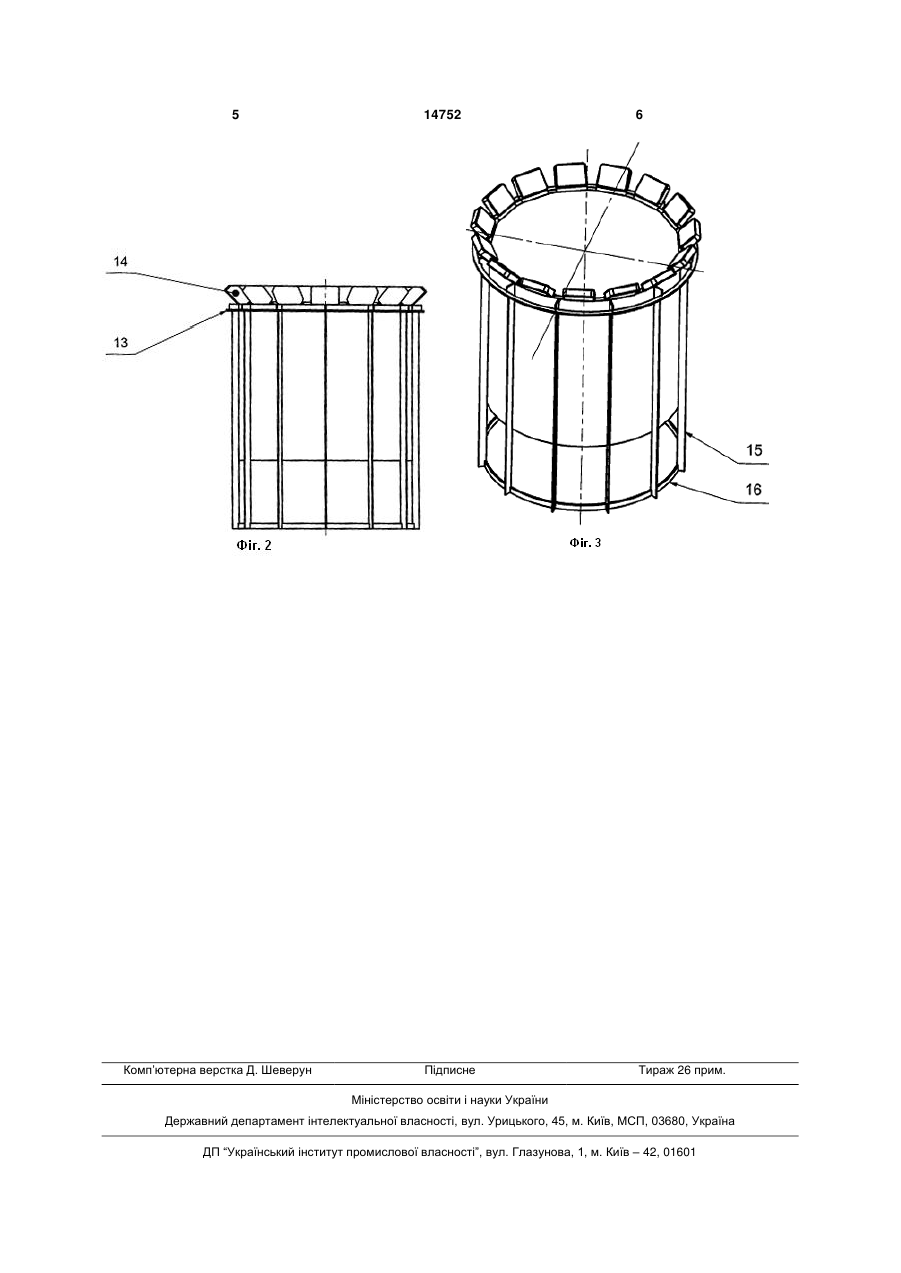

Вакуум-апарат для кристалізації розчинів, що містить вертикальний циліндричний корпус, підвісну нагрівну камеру з центральним опускним 3 знаходяться: вивантажувальний пристрій 2, підвісна трубчата гріюча камера 3 з патрубками підводу пари 4, відводу аміачних газів 5 і відводу конденсату 6. У верхній частині вакуум-апарату знаходиться патрубок відводу вторинної пари 7. На вертикальному валу 11 циркулятора, що приводиться в обертання двигуном 9 через редуктор 10, розміщена мішалка 12. В в центральному опускному каналі розташовано порожнистий циліндр 8, який спирається бортиками 13, що знаходяться у його верхній частині, на парову камеру 3, і може вільно спливати при наповненні вакуум-апарата розчином під дією сили Архімеда, що діє на порожнистий циліндр 8 та поплавки 14, розташовані у верхній частині порожнистого циліндра. На зовнішній поверхні порожнистого циліндра 8 закріплені радіальні полоси 15, які для жорсткості у нижній частині скріплені обручем 16. Радіальні полоси служать для уникнення заклинювання порожнистого циліндра 8, а також утворюють підйомні циркуляційні канали у просторі між порожнистим циліндром 8 і стінкою парової камери 3. Вакуум-апарат працює наступним чином. Корпус 1 вакуум-апарата заповнюється вихідним розчином до рівня, що забезпечує покриття розчином парової камери 3. В гріючу камеру 3 через патрубок 4 подають гріючу пару, яка, конденсуючись, підігріває розчин. Вторинна пара, утворюючись при кипінні розчину, відводиться через патрубок 7. Одночасно в апараті створюють 14752 4 розрідження. Конденсат гріючої пари відводиться через патрубок 6. Для підсилення природної циркуляції, що створюється за рахунок кипіння розчину, вмикається електродвигун 9, який приводить в обертання через редуктор 10 і вал 11 мішалку 12. Порожнистий циліндр 8, спливаючи при наповненні вакуум-апарата розчином під дією сили Архімеда, що діє на порожнистий циліндр 8 та поплавки 14, розташовані у верхній частині порожнистого циліндра, служить для створення у вакуум-апараті направленої циркуляції розчину із підйомних у внутрішній опускний канал. Циркуляція розчину із опускних у підйомні канали відбувається між поплавками 14 та над ними. Після згущення розчину до пересиченого стану, в ньому здійснюють кристалоутворення і нарощування кристалів одним з відомих способів, періодично або безперервно підкачуючи вихідний розчин. Після того, як в розчині (утфелі), що кристалізується, маса кристалів досягне вмісту 4555% до маси утфелю, нарощування кристалів припиняють, закривають подачу гріючої пари в гріючу камеру 3, вимикають електродвигун 12 приводу циркулятора. Вакуум-апарат спорожнюють через вивантажувальний пристрій 2. Запропонована конструкція вакуум-апарата для кристалізації розчинів, дозволяє оптимізувати теплообмін, інтенсифікувати циркуляцію утфелю, скоротити тривалість цих процесів, а також збільшити середній розмір кристалів і зменшити коефіцієнт їх неоднорідності. 5 Комп’ютерна верстка Д. Шеверун 14752 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
