Спосіб видалення рідини зі свердловини

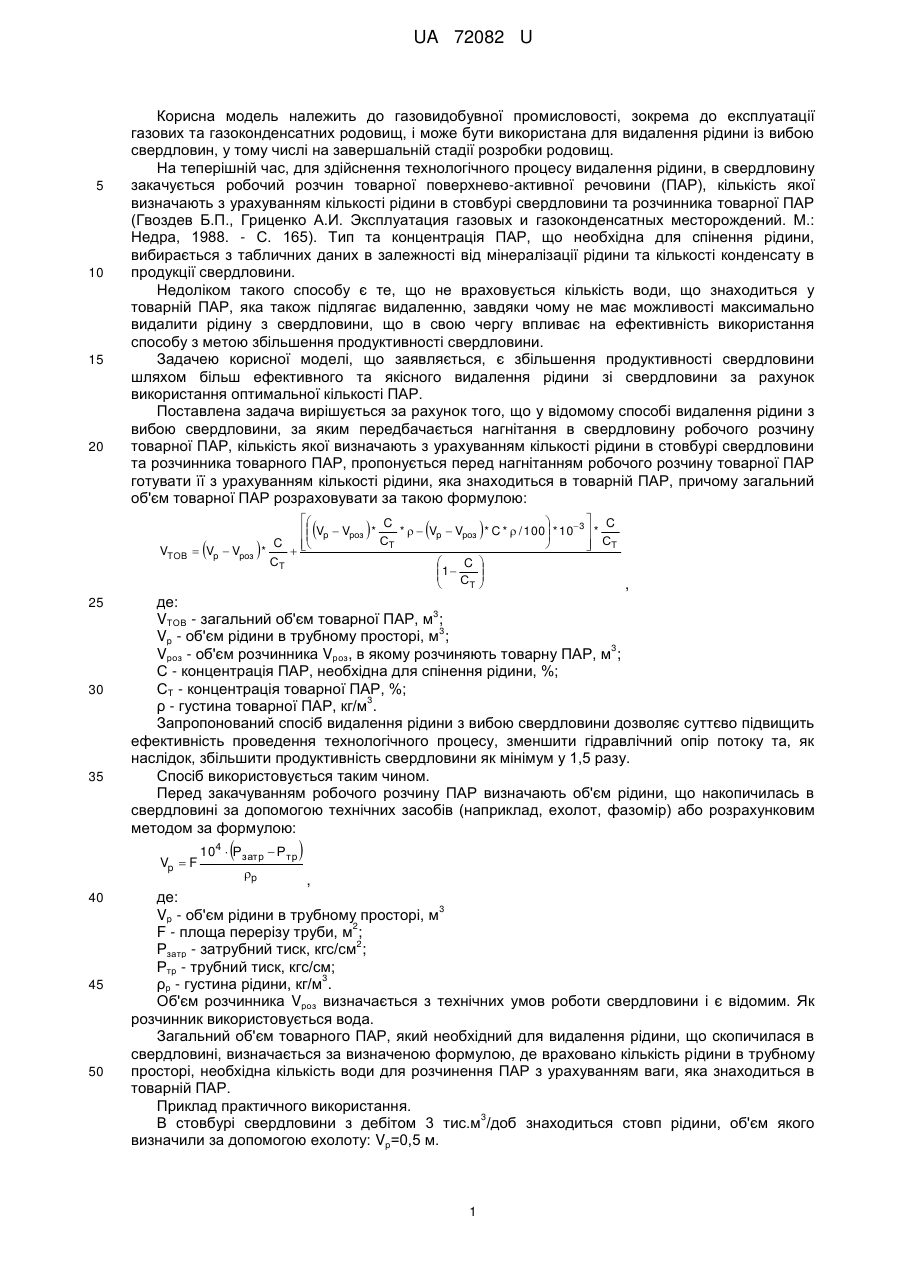

Реферат: Спосіб видалення рідини зі свердловини включає нагнітання в свердловину робочого розчину товарної поверхнево-активної речовини (ПАР), кількість якої визначають з урахуванням кількості рідини в стовбурі свердловини та розчинника товарної ПАР. Перед нагнітанням робочого розчину товарної ПАР її готують з урахуванням кількості рідини, причому загальний об'єм товарної ПАР розраховують за формулою. UA 72082 U (12) UA 72082 U UA 72082 U 5 10 15 20 Корисна модель належить до газовидобувної промисловості, зокрема до експлуатації газових та газоконденсатних родовищ, і може бути використана для видалення рідини із вибою свердловин, у тому числі на завершальній стадії розробки родовищ. На теперішній час, для здійснення технологічного процесу видалення рідини, в свердловину закачується робочий розчин товарної поверхнево-активної речовини (ПАР), кількість якої визначають з урахуванням кількості рідини в стовбурі свердловини та розчинника товарної ПАР (Гвоздев Б.П., Гриценко А.И. Эксплуатация газовых и газоконденсатных месторождений. М.: Недра, 1988. - С. 165). Тип та концентрація ПАР, що необхідна для спінення рідини, вибирається з табличних даних в залежності від мінералізації рідини та кількості конденсату в продукції свердловини. Недоліком такого способу є те, що не враховується кількість води, що знаходиться у товарній ПАР, яка також підлягає видаленню, завдяки чому не має можливості максимально видалити рідину з свердловини, що в свою чергу впливає на ефективність використання способу з метою збільшення продуктивності свердловини. Задачею корисної моделі, що заявляється, є збільшення продуктивності свердловини шляхом більш ефективного та якісного видалення рідини зі свердловини за рахунок використання оптимальної кількості ПАР. Поставлена задача вирішується за рахунок того, що у відомому способі видалення рідини з вибою свердловини, за яким передбачається нагнітання в свердловину робочого розчину товарної ПАР, кількість якої визначають з урахуванням кількості рідини в стовбурі свердловини та розчинника товарного ПАР, пропонується перед нагнітанням робочого розчину товарної ПАР готувати її з урахуванням кількості рідини, яка знаходиться в товарній ПАР, причому загальний об'єм товарної ПАР розраховувати за такою формулою:  VTOB  Vp  Vроз 25 30 35 45 50     де: 3 VТОВ - загальний об'єм товарної ПАР, м ; 3 Vp - об'єм рідини в трубному просторі, м ; 3 Vpоз - об'єм розчинника Vpoз, в якому розчиняють товарну ПАР, м ; С - концентрація ПАР, необхідна для спінення рідини, %; СТ - концентрація товарної ПАР, %; 3 ρ - густина товарної ПАР, кг/м . Запропонований спосіб видалення рідини з вибою свердловини дозволяє суттєво підвищить ефективність проведення технологічного процесу, зменшити гідравлічний опір потоку та, як наслідок, збільшити продуктивність свердловини як мінімум у 1,5 разу. Спосіб використовується таким чином. Перед закачуванням робочого розчину ПАР визначають об'єм рідини, що накопичилась в свердловині за допомогою технічних засобів (наприклад, ехолот, фазомір) або розрахунковим методом за формулою: Vp  F 40    C  C *   Vp  Vроз * C *  / 100 * 103  *  Vp  Vроз *   СT C   СT   *  СT  C  1   С   T  ,  104  Рзатр  Ртp  p , де: 3 Vp - об'єм рідини в трубному просторі, м 2 F - площа перерізу труби, м ; 2 Рзатр - затрубний тиск, кгс/см ; Ртр - трубний тиск, кгс/см; 3 ρр - густина рідини, кг/м . Об'єм розчинника Vpоз визначається з технічних умов роботи свердловини і є відомим. Як розчинник використовується вода. Загальний об'єм товарного ПАР, який необхідний для видалення рідини, що скопичилася в свердловині, визначається за визначеною формулою, де враховано кількість рідини в трубному просторі, необхідна кількість води для розчинення ПАР з урахуванням ваги, яка знаходиться в товарній ПАР. Приклад практичного використання. 3 В стовбурі свердловини з дебітом 3 тис.м /доб знаходиться стовп рідини, об'єм якого визначили за допомогою ехолоту: Vp=0,5 м. 1 UA 72082 U 3 5 Об'єму розчинника Vpоз, в якому буде готуватися робочий розчин визначеної ПАР=0,2 м . Концентрація ПАР, яка необхідна для спінення рідини (С) становить 1 %. Концентрація товарної ПАР (СТ), за допомогою якого буде проводитися обробка свердловини складає 20 %. 3 Густина визначеної товарної ПАР ρ=1040 кг/м Згідно з отриманою формулою необхідний обсяг товарної ПАР (VTОВ) складає:   1 1  * 1040  (0,5  0,2) * 1 * 1040 / 100 * 103  *  (0,5  0,2) * 20 1    20 (0,5  0,2) *  1  20  1   3,  20  м 10 15 що дорівнює 36 л товарної ПАР. В ємності цементувального агрегату приготували визначену кількість робочого розчину ПАР, тобто 200 л води та 36 л товарної ПАР, який закачали в затрубний простір свердловини. Свердловину зупинили і через 12 годин запустили в роботу. Рідина, що накопичилась в свердловині разом з робочим розчином ПАР під тиском видалилась з вибою свердловини. 3 Через деякий час визначили дебіт свердловини, який склав 5 тис. м /доб. Таким чином, використання запропонованого способу дозволило збільшити видобуток газу на окремій свердловині в 1,7 разу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 Спосіб видалення рідини зі свердловини, що передбачає нагнітання в свердловину робочого розчину товарної поверхнево-активної речовини (ПАР), кількість якої визначають з урахуванням кількості рідини в стовбурі свердловини та розчинника товарної ПАР, який відрізняється тим, що перед нагнітанням робочого розчину товарної ПАР її готують з урахуванням кількості рідини, яка знаходиться в товарній ПАР, при цьому загальний об'єм товарної ПАР розраховують з наступної залежності: VTOB   C  C *   Vp  Vроз * C *  / 100 *10 3  *  Vp  Vроз *   СT C    СT ,  Vp  Vроз *  СT  C  1   С   T   де: VTOB - загальний об'єм товарної ПАР, м 3 Vp - об'єм рідини в трубному просторі, м 3 V poз - об'єм розчинника V poз , в якому розчиняють товарну ПАР, м3 30 С - концентрація ПАР, необхідна для спінення рідини, % С Т - концентрація товарної ПАР, %  - густина товарної ПАР, кг/м 3 . Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
