Симетричний розбірний теплообмінник змійовикового типу для систем опалення та гарячого водопостачання

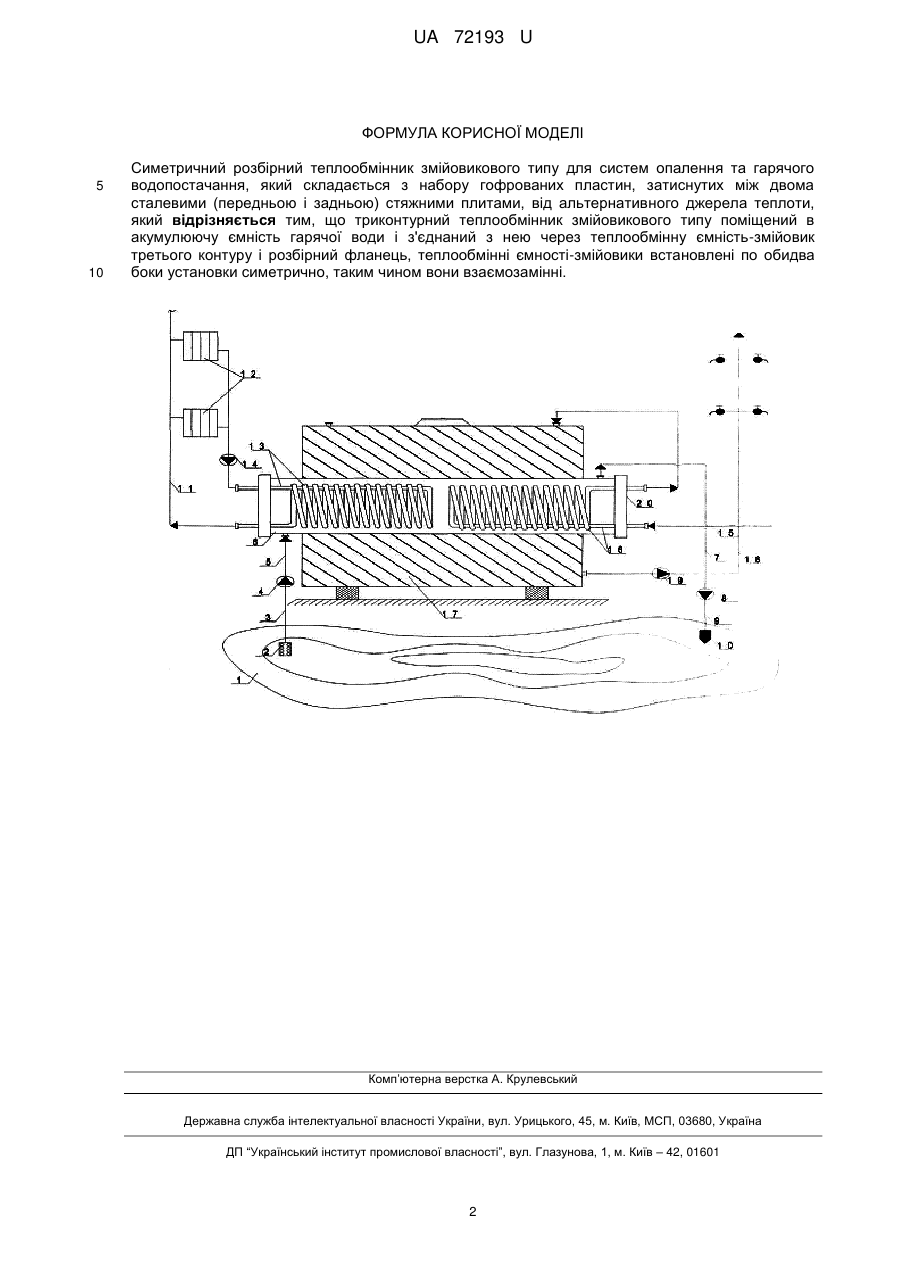

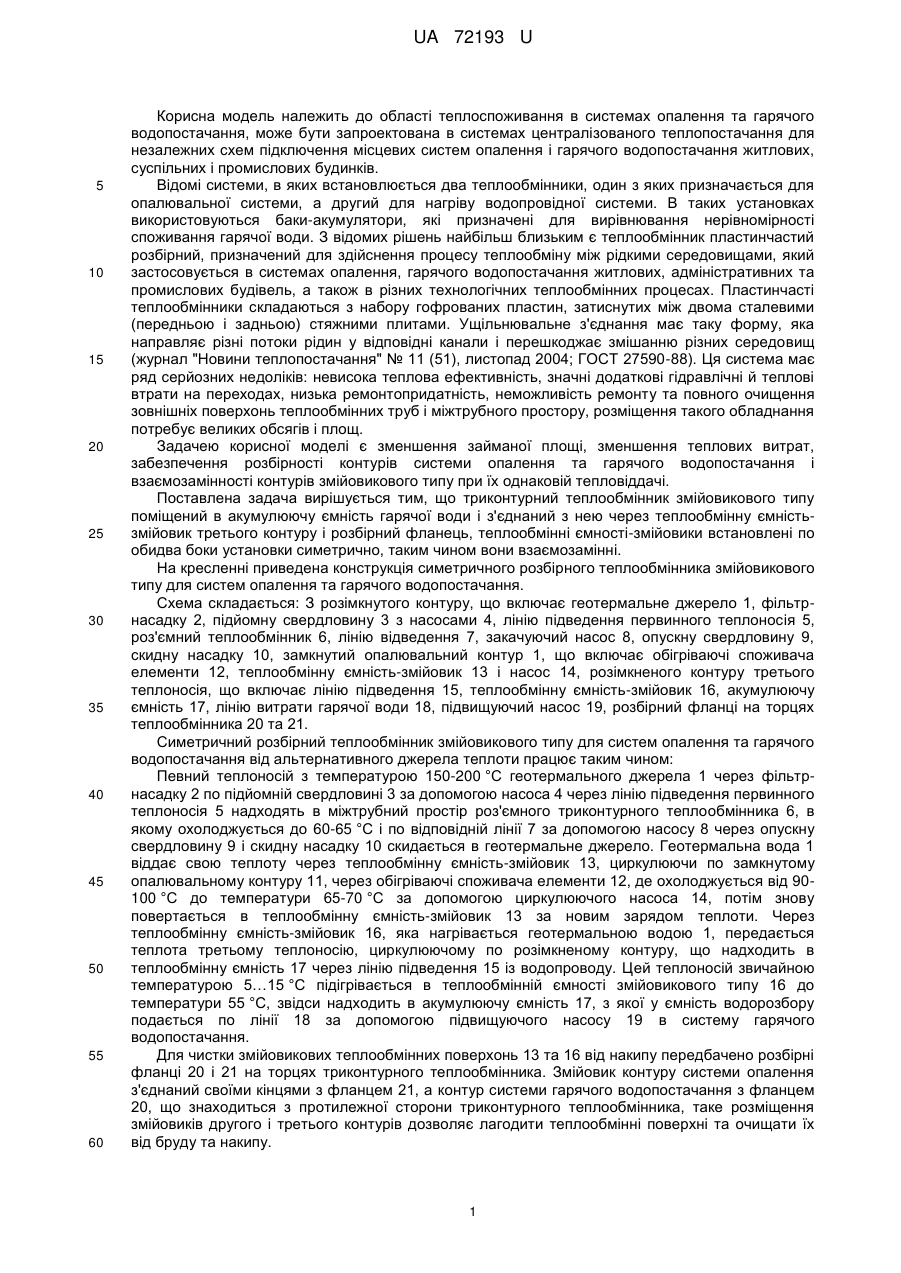

Реферат: UA 72193 U UA 72193 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до області теплоспоживання в системах опалення та гарячого водопостачання, може бути запроектована в системах централізованого теплопостачання для незалежних схем підключення місцевих систем опалення і гарячого водопостачання житлових, суспільних і промислових будинків. Відомі системи, в яких встановлюється два теплообмінники, один з яких призначається для опалювальної системи, а другий для нагріву водопровідної системи. В таких установках використовуються баки-акумулятори, які призначені для вирівнювання нерівномірності споживання гарячої води. З відомих рішень найбільш близьким є теплообмінник пластинчастий розбірний, призначений для здійснення процесу теплообміну між рідкими середовищами, який застосовується в системах опалення, гарячого водопостачання житлових, адміністративних та промислових будівель, а також в різних технологічних теплообмінних процесах. Пластинчасті теплообмінники складаються з набору гофрованих пластин, затиснутих між двома сталевими (передньою і задньою) стяжними плитами. Ущільнювальне з'єднання має таку форму, яка направляє різні потоки рідин у відповідні канали і перешкоджає змішанню різних середовищ (журнал "Новини теплопостачання" № 11 (51), листопад 2004; ГОСТ 27590-88). Ця система має ряд серйозних недоліків: невисока теплова ефективність, значні додаткові гідравлічні й теплові втрати на переходах, низька ремонтопридатність, неможливість ремонту та повного очищення зовнішніх поверхонь теплообмінних труб і міжтрубного простору, розміщення такого обладнання потребує великих обсягів і площ. Задачею корисної моделі є зменшення займаної площі, зменшення теплових витрат, забезпечення розбірності контурів системи опалення та гарячого водопостачання і взаємозамінності контурів змійовикового типу при їх однаковій тепловіддачі. Поставлена задача вирішується тим, що триконтурний теплообмінник змійовикового типу поміщений в акумулюючу ємність гарячої води і з'єднаний з нею через теплообмінну ємністьзмійовик третього контуру і розбірний фланець, теплообмінні ємності-змійовики встановлені по обидва боки установки симетрично, таким чином вони взаємозамінні. На кресленні приведена конструкція симетричного розбірного теплообмінника змійовикового типу для систем опалення та гарячого водопостачання. Схема складається: З розімкнутого контуру, що включає геотермальне джерело 1, фільтрнасадку 2, підйомну свердловину 3 з насосами 4, лінію підведення первинного теплоносія 5, роз'ємний теплообмінник 6, лінію відведення 7, закачуючий насос 8, опускну свердловину 9, скидну насадку 10, замкнутий опалювальний контур 1, що включає обігріваючі споживача елементи 12, теплообмінну ємність-змійовик 13 і насос 14, розімкненого контуру третього теплоносія, що включає лінію підведення 15, теплообмінну ємність-змійовик 16, акумулюючу ємність 17, лінію витрати гарячої води 18, підвищуючий насос 19, розбірний фланці на торцях теплообмінника 20 та 21. Симетричний розбірний теплообмінник змійовикового типу для систем опалення та гарячого водопостачання від альтернативного джерела теплоти працює таким чином: Певний теплоносій з температурою 150-200 °C геотермального джерела 1 через фільтрнасадку 2 по підйомній свердловині 3 за допомогою насоса 4 через лінію підведення первинного теплоносія 5 надходять в міжтрубний простір роз'ємного триконтурного теплообмінника 6, в якому охолоджується до 60-65 °C і по відповідній лінії 7 за допомогою насосу 8 через опускну свердловину 9 і скидну насадку 10 скидається в геотермальне джерело. Геотермальна вода 1 віддає свою теплоту через теплообмінну ємність-змійовик 13, циркулюючи по замкнутому опалювальному контуру 11, через обігріваючі споживача елементи 12, де охолоджується від 90100 °C до температури 65-70 °C за допомогою циркулюючого насоса 14, потім знову повертається в теплообмінну ємність-змійовик 13 за новим зарядом теплоти. Через теплообмінну ємність-змійовик 16, яка нагрівається геотермальною водою 1, передається теплота третьому теплоносію, циркулюючому по розімкненому контуру, що надходить в теплообмінну ємність 17 через лінію підведення 15 із водопроводу. Цей теплоносій звичайною температурою 5…15 °C підігрівається в теплообмінній ємності змійовикового типу 16 до температури 55 °C, звідси надходить в акумулюючу ємність 17, з якої у ємність водорозбору подається по лінії 18 за допомогою підвищуючого насосу 19 в систему гарячого водопостачання. Для чистки змійовикових теплообмінних поверхонь 13 та 16 від накипу передбачено розбірні фланці 20 і 21 на торцях триконтурного теплообмінника. Змійовик контуру системи опалення з'єднаний своїми кінцями з фланцем 21, а контур системи гарячого водопостачання з фланцем 20, що знаходиться з протилежної сторони триконтурного теплообмінника, таке розміщення змійовиків другого і третього контурів дозволяє лагодити теплообмінні поверхні та очищати їх від бруду та накипу. 1 UA 72193 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Симетричний розбірний теплообмінник змійовикового типу для систем опалення та гарячого водопостачання, який складається з набору гофрованих пластин, затиснутих між двома сталевими (передньою і задньою) стяжними плитами, від альтернативного джерела теплоти, який відрізняється тим, що триконтурний теплообмінник змійовикового типу поміщений в акумулюючу ємність гарячої води і з'єднаний з нею через теплообмінну ємність-змійовик третього контуру і розбірний фланець, теплообмінні ємності-змійовики встановлені по обидва боки установки симетрично, таким чином вони взаємозамінні. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
