Пристрій для закупорки банок

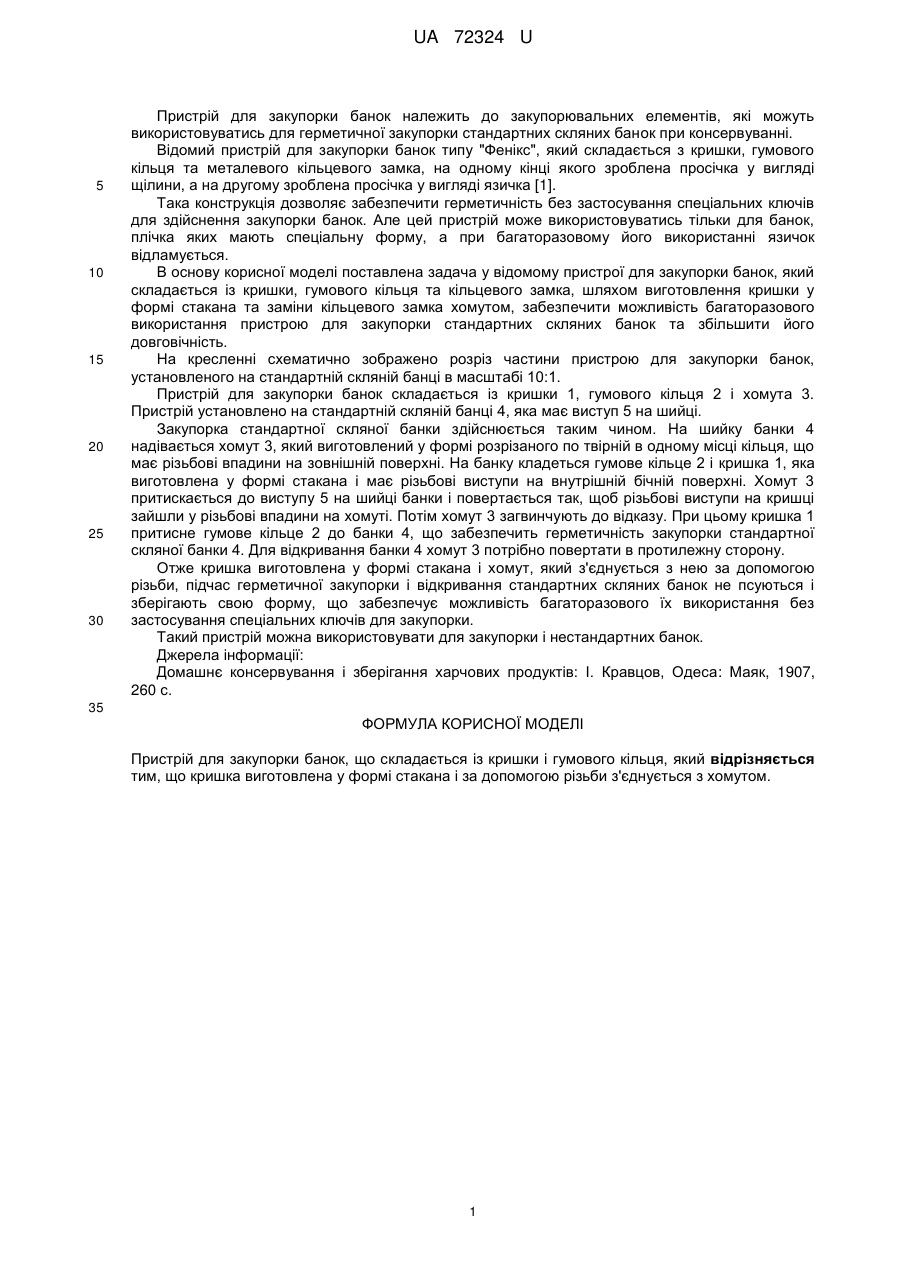

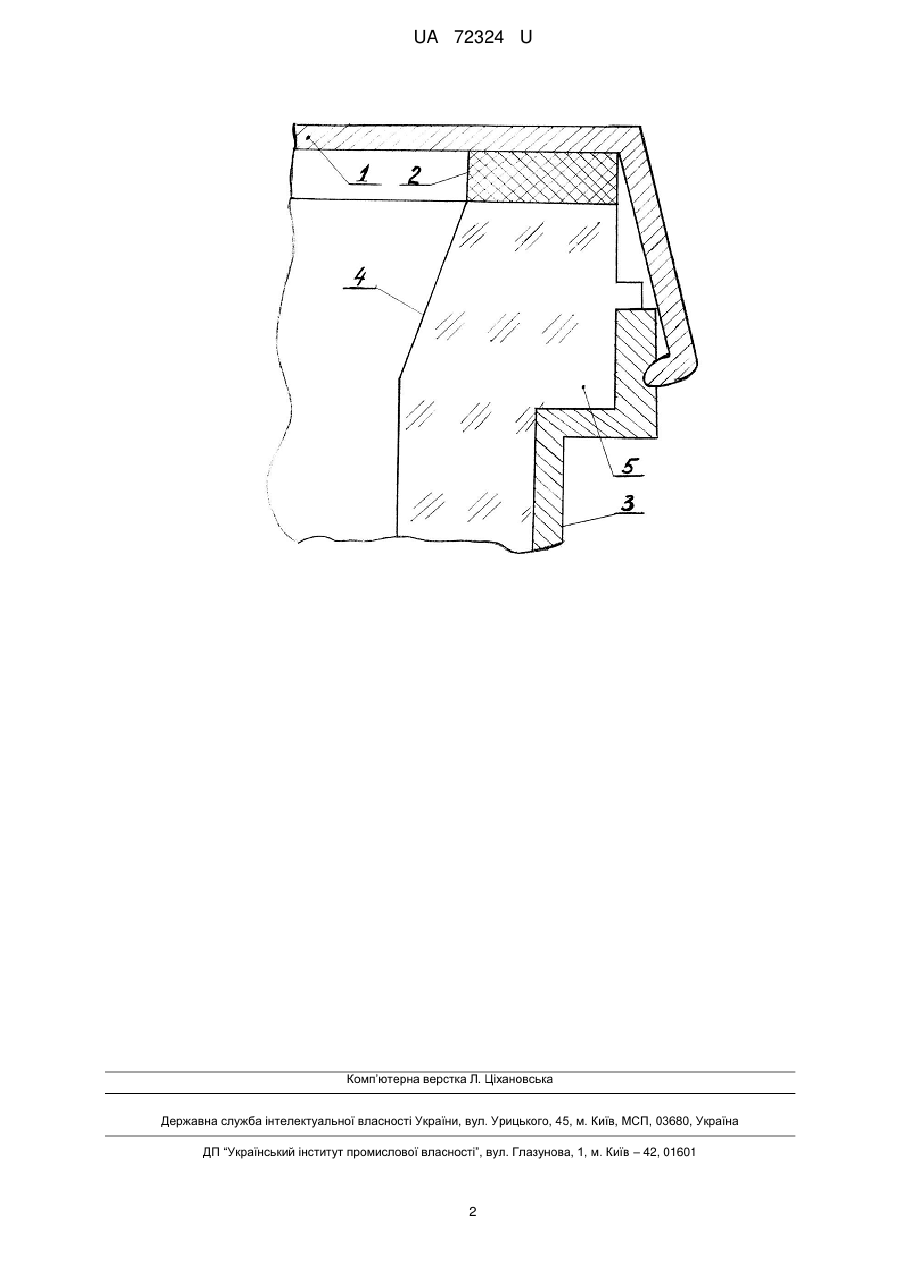

Реферат: Пристрій для закупорки банок кладається із кришки і гумового кільця. Кришка виготовлена у формі стакана і за допомогою різьби з'єднується з хомутом. UA 72324 U (12) UA 72324 U UA 72324 U 5 10 15 20 25 30 Пристрій для закупорки банок належить до закупорювальних елементів, які можуть використовуватись для герметичної закупорки стандартних скляних банок при консервуванні. Відомий пристрій для закупорки банок типу "Фенікс", який складається з кришки, гумового кільця та металевого кільцевого замка, на одному кінці якого зроблена просічка у вигляді щілини, а на другому зроблена просічка у вигляді язичка [1]. Така конструкція дозволяє забезпечити герметичність без застосування спеціальних ключів для здійснення закупорки банок. Але цей пристрій може використовуватись тільки для банок, плічка яких мають спеціальну форму, а при багаторазовому його використанні язичок відламується. В основу корисної моделі поставлена задача у відомому пристрої для закупорки банок, який складається із кришки, гумового кільця та кільцевого замка, шляхом виготовлення кришки у формі стакана та заміни кільцевого замка хомутом, забезпечити можливість багаторазового використання пристрою для закупорки стандартних скляних банок та збільшити його довговічність. На кресленні схематично зображено розріз частини пристрою для закупорки банок, установленого на стандартній скляній банці в масштабі 10:1. Пристрій для закупорки банок складається із кришки 1, гумового кільця 2 і хомута 3. Пристрій установлено на стандартній скляній банці 4, яка має виступ 5 на шийці. Закупорка стандартної скляної банки здійснюється таким чином. На шийку банки 4 надівається хомут 3, який виготовлений у формі розрізаного по твірній в одному місці кільця, що має різьбові впадини на зовнішній поверхні. На банку кладеться гумове кільце 2 і кришка 1, яка виготовлена у формі стакана і має різьбові виступи на внутрішній бічній поверхні. Хомут 3 притискається до виступу 5 на шийці банки і повертається так, щоб різьбові виступи на кришці зайшли у різьбові впадини на хомуті. Потім хомут 3 загвинчують до відказу. При цьому кришка 1 притисне гумове кільце 2 до банки 4, що забезпечить герметичність закупорки стандартної скляної банки 4. Для відкривання банки 4 хомут 3 потрібно повертати в протилежну сторону. Отже кришка виготовлена у формі стакана і хомут, який з'єднується з нею за допомогою різьби, підчас герметичної закупорки і відкривання стандартних скляних банок не псуються і зберігають свою форму, що забезпечує можливість багаторазового їх використання без застосування спеціальних ключів для закупорки. Такий пристрій можна використовувати для закупорки і нестандартних банок. Джерела інформації: Домашнє консервування і зберігання харчових продуктів: І. Кравцов, Одеса: Маяк, 1907, 260 с. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для закупорки банок, що складається із кришки і гумового кільця, який відрізняється тим, що кришка виготовлена у формі стакана і за допомогою різьби з'єднується з хомутом. 1 UA 72324 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
