Рідинопідйомний пристрій

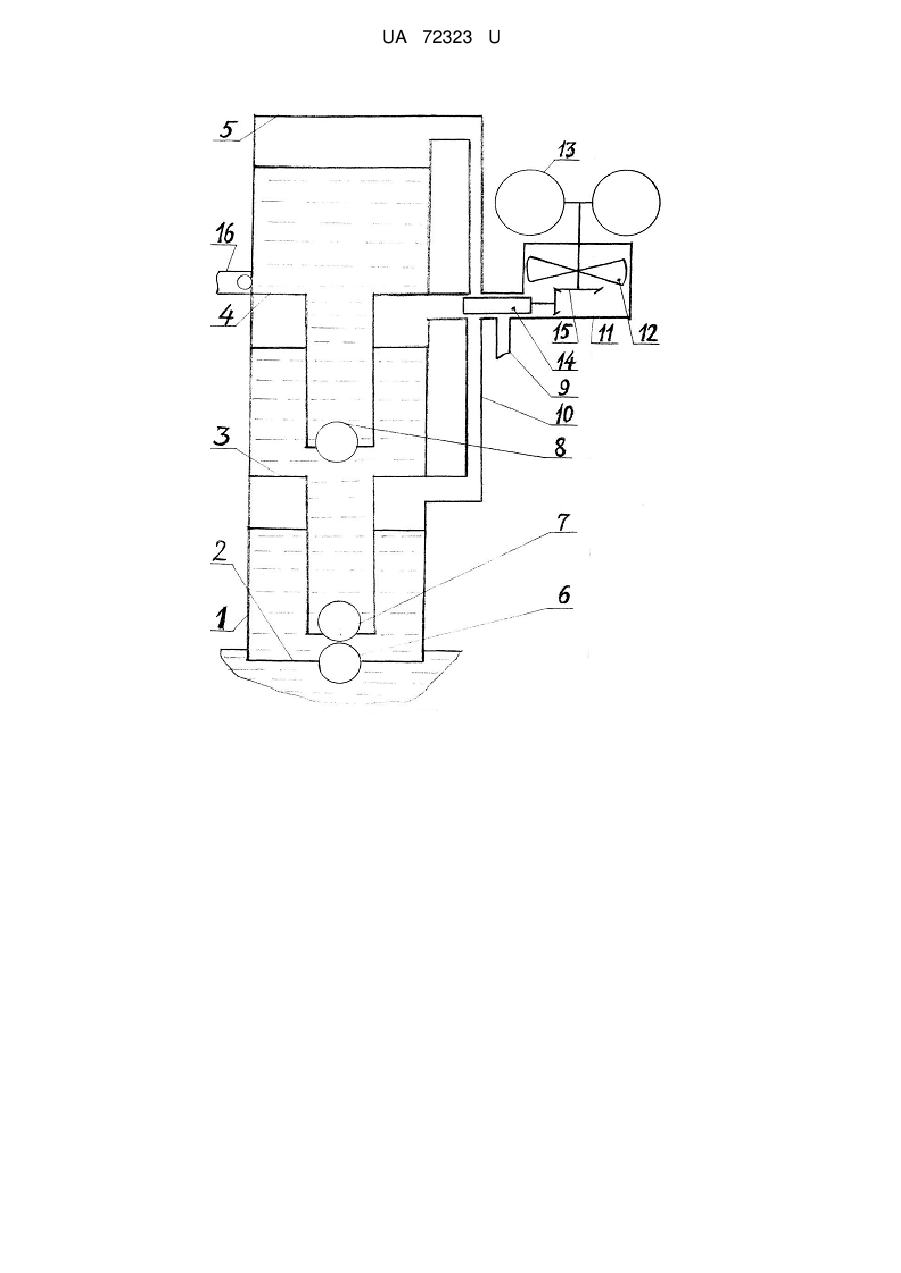

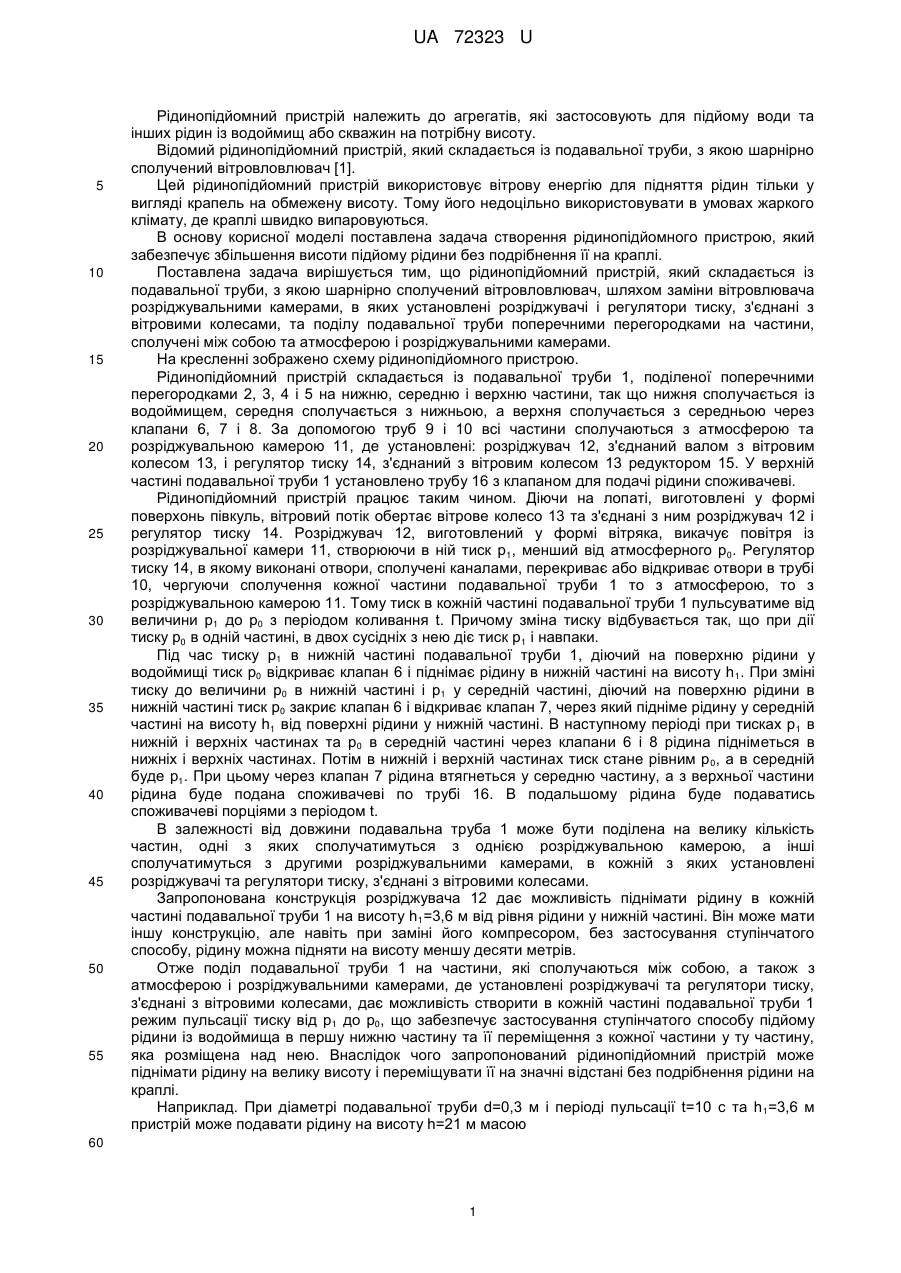

Реферат: UA 72323 U UA 72323 U 5 10 15 20 25 30 35 40 45 50 55 Рідинопідйомний пристрій належить до агрегатів, які застосовують для підйому води та інших рідин із водоймищ або скважин на потрібну висоту. Відомий рідинопідйомний пристрій, який складається із подавальної труби, з якою шарнірно сполучений вітровловлювач [1]. Цей рідинопідйомний пристрій використовує вітрову енергію для підняття рідин тільки у вигляді крапель на обмежену висоту. Тому його недоцільно використовувати в умовах жаркого клімату, де краплі швидко випаровуються. В основу корисної моделі поставлена задача створення рідинопідйомного пристрою, який забезпечує збільшення висоти підйому рідини без подрібнення її на краплі. Поставлена задача вирішується тим, що рідинопідйомний пристрій, який складається із подавальної труби, з якою шарнірно сполучений вітровловлювач, шляхом заміни вітровлювача розріджувальними камерами, в яких установлені розріджувачі і регулятори тиску, з'єднані з вітровими колесами, та поділу подавальної труби поперечними перегородками на частини, сполучені між собою та атмосферою і розріджувальними камерами. На кресленні зображено схему рідинопідйомного пристрою. Рідинопідйомний пристрій складається із подавальної труби 1, поділеної поперечними перегородками 2, 3, 4 і 5 на нижню, середню і верхню частини, так що нижня сполучається із водоймищем, середня сполучається з нижньою, а верхня сполучається з середньою через клапани 6, 7 і 8. За допомогою труб 9 і 10 всі частини сполучаються з атмосферою та розріджувальною камерою 11, де установлені: розріджувач 12, з'єднаний валом з вітровим колесом 13, і регулятор тиску 14, з'єднаний з вітровим колесом 13 редуктором 15. У верхній частині подавальної труби 1 установлено трубу 16 з клапаном для подачі рідини споживачеві. Рідинопідйомний пристрій працює таким чином. Діючи на лопаті, виготовлені у формі поверхонь півкуль, вітровий потік обертає вітрове колесо 13 та з'єднані з ним розріджувач 12 і регулятор тиску 14. Розріджувач 12, виготовлений у формі вітряка, викачує повітря із розріджувальної камери 11, створюючи в ній тиск р1, менший від атмосферного р0. Регулятор тиску 14, в якому виконані отвори, сполучені каналами, перекриває або відкриває отвори в трубі 10, чергуючи сполучення кожної частини подавальної труби 1 то з атмосферою, то з розріджувальною камерою 11. Тому тиск в кожній частині подавальної труби 1 пульсуватиме від величини р1 до р0 з періодом коливання t. Причому зміна тиску відбувається так, що при дії тиску р0 в одній частині, в двох сусідніх з нею діє тиск р1 і навпаки. Під час тиску р1 в нижній частині подавальної труби 1, діючий на поверхню рідини у водоймищі тиск р0 відкриває клапан 6 і піднімає рідину в нижній частині на висоту h 1. При зміні тиску до величини р0 в нижній частині і р1 у середній частині, діючий на поверхню рідини в нижній частині тиск р0 закриє клапан 6 і відкриває клапан 7, через який підніме рідину у середній частині на висоту h1 від поверхні рідини у нижній частині. В наступному періоді при тисках р 1 в нижній і верхніх частинах та р0 в середній частині через клапани 6 і 8 рідина підніметься в нижніх і верхніх частинах. Потім в нижній і верхній частинах тиск стане рівним р 0, а в середній буде р1. При цьому через клапан 7 рідина втягнеться у середню частину, а з верхньої частини рідина буде подана споживачеві по трубі 16. В подальшому рідина буде подаватись споживачеві порціями з періодом t. В залежності від довжини подавальна труба 1 може бути поділена на велику кількість частин, одні з яких сполучатимуться з однією розріджувальною камерою, а інші сполучатимуться з другими розріджувальними камерами, в кожній з яких установлені розріджувачі та регулятори тиску, з'єднані з вітровими колесами. Запропонована конструкція розріджувача 12 дає можливість піднімати рідину в кожній частині подавальної труби 1 на висоту h1=3,6 м від рівня рідини у нижній частині. Він може мати іншу конструкцію, але навіть при заміні його компресором, без застосування ступінчатого способу, рідину можна підняти на висоту меншу десяти метрів. Отже поділ подавальної труби 1 на частини, які сполучаються між собою, а також з атмосферою і розріджувальними камерами, де установлені розріджувачі та регулятори тиску, з'єднані з вітровими колесами, дає можливість створити в кожній частині подавальної труби 1 режим пульсації тиску від р1 до р0, що забезпечує застосування ступінчатого способу підйому рідини із водоймища в першу нижню частину та її переміщення з кожної частини у ту частину, яка розміщена над нею. Внаслідок чого запропонований рідинопідйомний пристрій може піднімати рідину на велику висоту і переміщувати її на значні відстані без подрібнення рідини на краплі. Наприклад. При діаметрі подавальної труби d=0,3 м і періоді пульсації t=10 с та h 1=3,6 м пристрій може подавати рідину на висоту h=21 м масою 60 1 UA 72323 U m 5   0.32  3.6  1000  25.4 кг за секунду. 4  10 Заявлений рідинопідйомний пристрій екологічно чистий, працює на вітровій енергії і може використовуватися для підняття води у водонапірні башти і водоймища гідроелектростанцій, добування нафти та інше. Джерела інформації: Деклараційний патент України № 40772А, МПК 6 Е03В 3/00, автор А. В. Бичук. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Рідинопідйомний пристрій, що складається з подавальної труби, який відрізняється тим, що подавальна труба поділена поперечними перегородками на частини, які сполучаються між собою, а також з атмосферою та розріджувальними камерами, в яких установлені розріджувачі та регулятори тиску, з'єднані з вітровими колесами. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
