Пристрій для вимірювання товщини шкіри з ноніусом та фіксатором

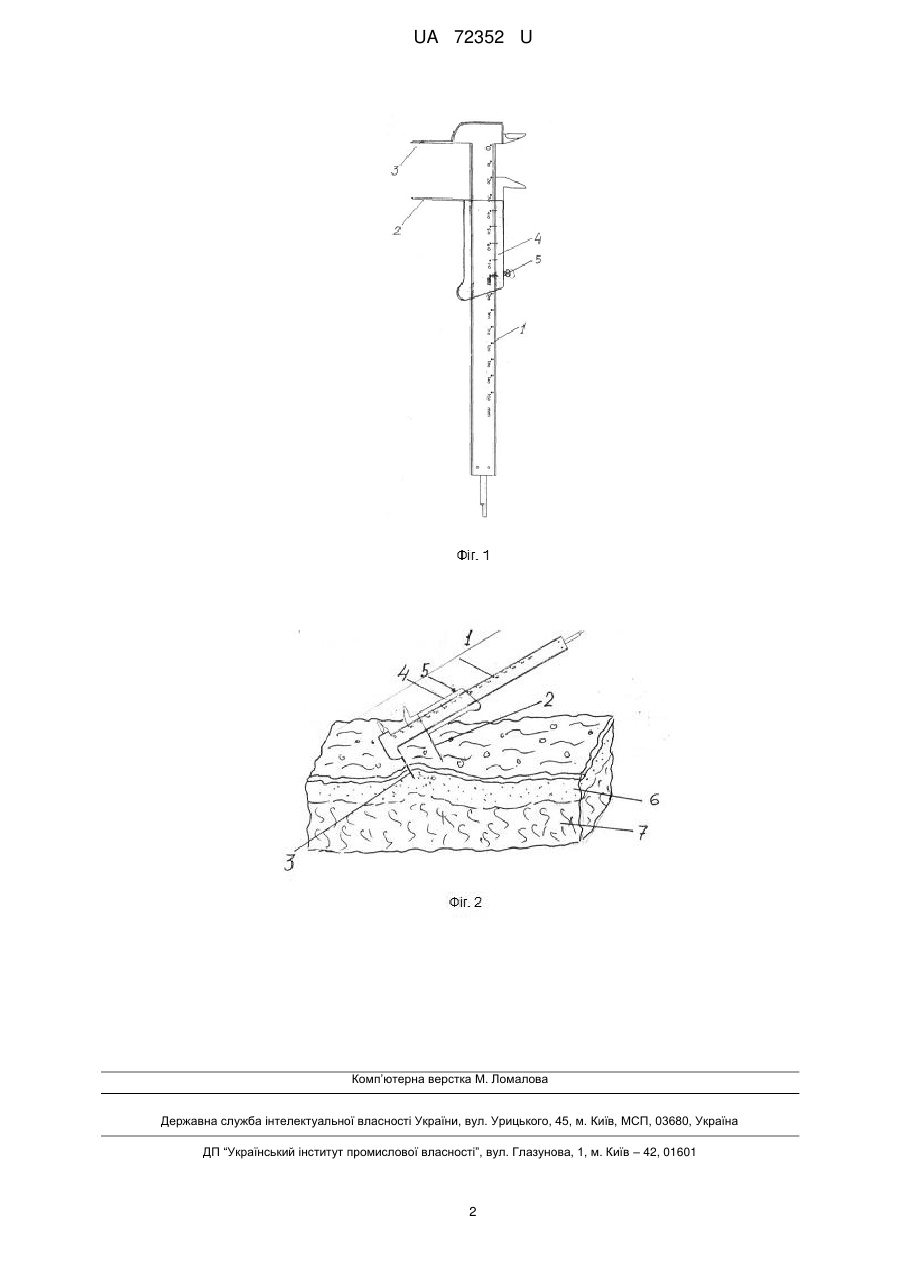

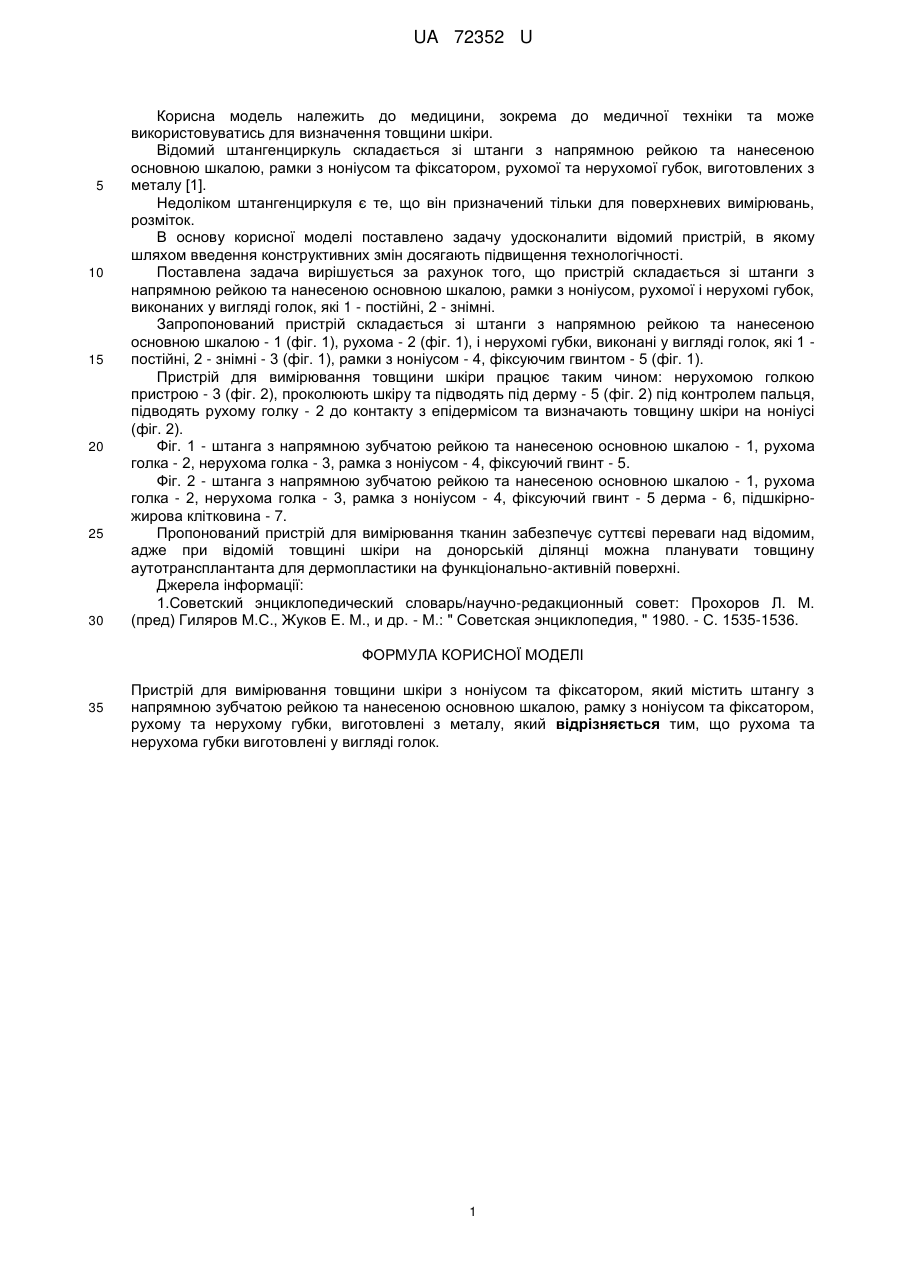

Реферат: UA 72352 U UA 72352 U 5 10 15 20 25 30 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається зі штанги з напрямною рейкою та нанесеною основною шкалою, рамки з ноніусом та фіксатором, рухомої та нерухомої губок, виготовлених з металу [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується за рахунок того, що пристрій складається зі штанги з напрямною рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої і нерухомі губок, виконаних у вигляді голок, які 1 - постійні, 2 - знімні. Запропонований пристрій складається зі штанги з напрямною рейкою та нанесеною основною шкалою - 1 (фіг. 1), рухома - 2 (фіг. 1), і нерухомі губки, виконані у вигляді голок, які 1 постійні, 2 - знімні - 3 (фіг. 1), рамки з ноніусом - 4, фіксуючим гвинтом - 5 (фіг. 1). Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою пристрою - 3 (фіг. 2), проколюють шкіру та підводять під дерму - 5 (фіг. 2) під контролем пальця, підводять рухому голку - 2 до контакту з епідермісом та визначають товщину шкіри на ноніусі (фіг. 2). Фіг. 1 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома голка - 2, нерухома голка - 3, рамка з ноніусом - 4, фіксуючий гвинт - 5. Фіг. 2 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома голка - 2, нерухома голка - 3, рамка з ноніусом - 4, фіксуючий гвинт - 5 дерма - 6, підшкірножирова клітковина - 7. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерела інформації: 1.Советский энциклопедический словарь/научно-редакционный совет: Прохоров Л. М. (пред) Гиляров М.С., Жуков Е. М., и др. - М.: " Советская энциклопедия, " 1980. - С. 1535-1536. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Пристрій для вимірювання товщини шкіри з ноніусом та фіксатором, який містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамку з ноніусом та фіксатором, рухому та нерухому губки, виготовлені з металу, який відрізняється тим, що рухома та нерухома губки виготовлені у вигляді голок. 1 UA 72352 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
