Металевий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом

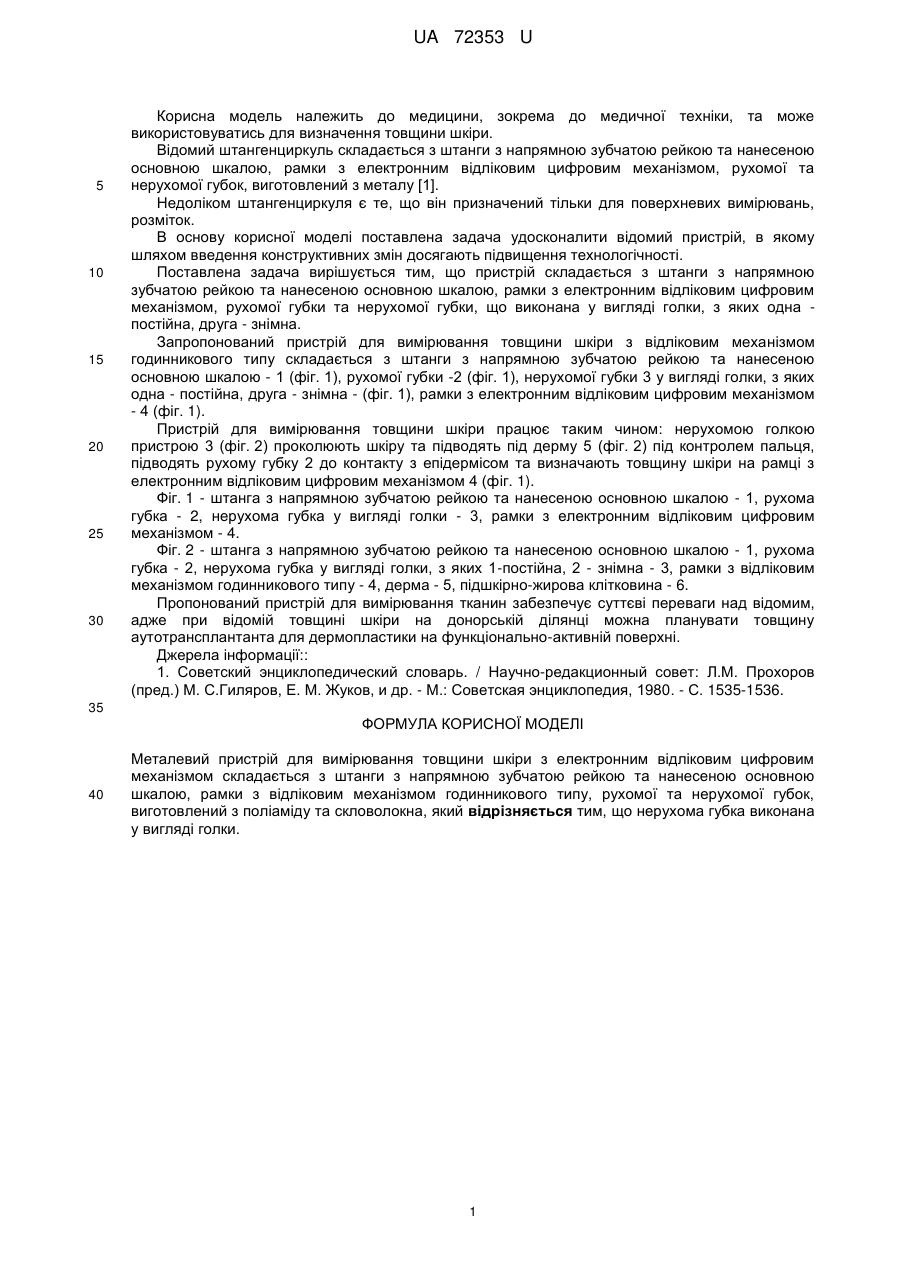

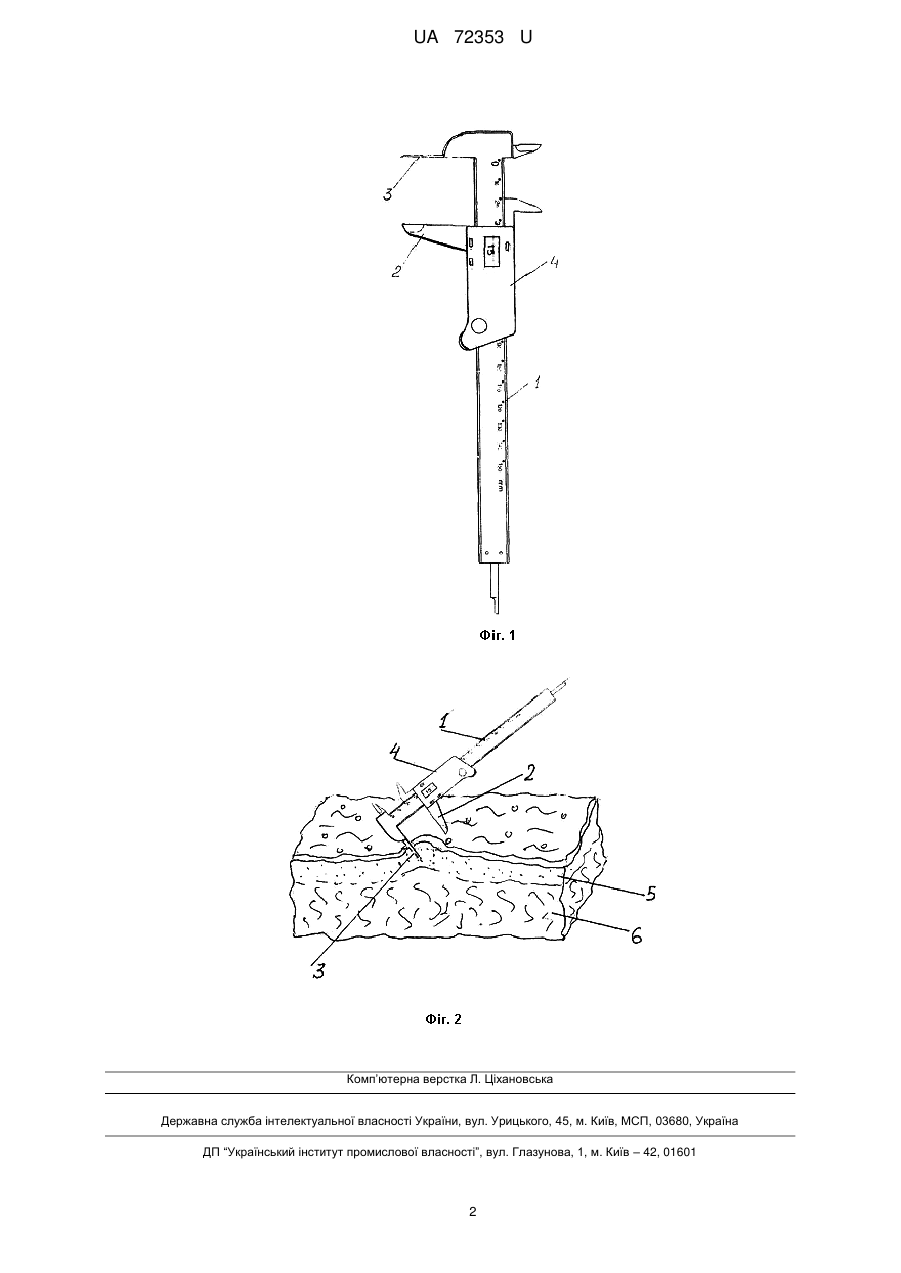

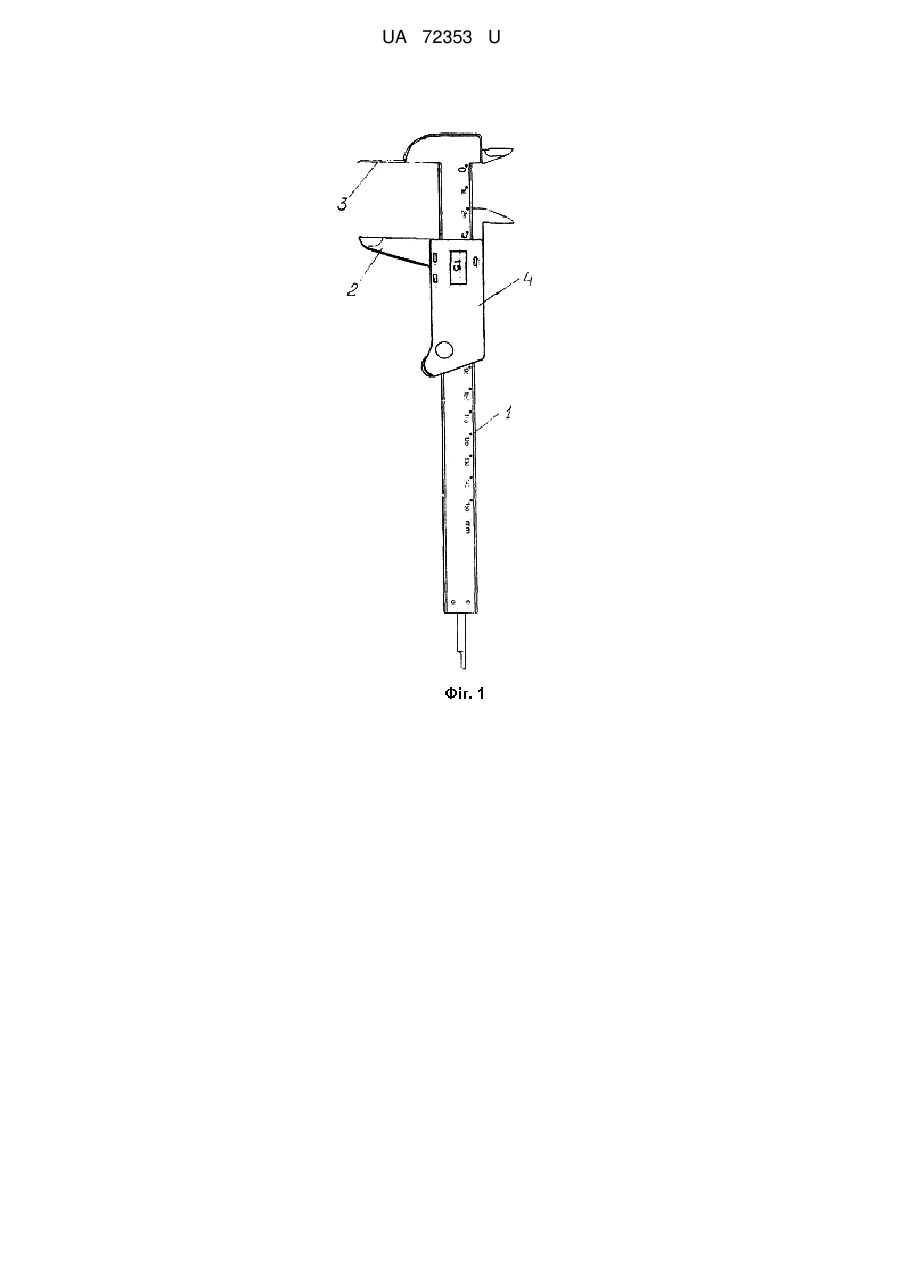

Реферат: Металевий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухому та нерухому губки. UA 72353 U (54) МЕТАЛЕВИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ТОВЩИНИ ШКІРИ З ЕЛЕКТРОННИМ ВІДЛІКОВИМ ЦИФРОВИМ МЕХАНІЗМОМ UA 72353 U UA 72353 U 5 10 15 20 25 30 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з металу [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що пристрій складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої губки та нерухомої губки, що виконана у вигляді голки, з яких одна постійна, друга - знімна. Запропонований пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1 (фіг. 1), рухомої губки -2 (фіг. 1), нерухомої губки 3 у вигляді голки, з яких одна - постійна, друга - знімна - (фіг. 1), рамки з електронним відліковим цифровим механізмом - 4 (фіг. 1). Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою пристрою 3 (фіг. 2) проколюють шкіру та підводять під дерму 5 (фіг. 2) під контролем пальця, підводять рухому губку 2 до контакту з епідермісом та визначають товщину шкіри на рамці з електронним відліковим цифровим механізмом 4 (фіг. 1). Фіг. 1 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки - 3, рамки з електронним відліковим цифровим механізмом - 4. Фіг. 2 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки, з яких 1-постійна, 2 - знімна - 3, рамки з відліковим механізмом годинникового типу - 4, дерма - 5, підшкірно-жирова клітковина - 6. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерела інформації:: 1. Советский энциклопедический словарь. / Научно-редакционный совет: Л.Μ. Прохоров (пред.) М. С.Гиляров, Е. М. Жуков, и др. - М.: Советская энциклопедия, 1980. - С. 1535-1536. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Металевий пристрій для вимірювання товщини шкіри з електронним відліковим цифровим механізмом складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що нерухома губка виконана у вигляді голки. 1 UA 72353 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
