Пристрій для вимірювання товщини змащувального шару
Номер патенту: 48819
Опубліковано: 12.04.2010
Автори: Каргін Борис Сергійович, Мошкін Семен Андрійович, Ткачов Ростислав Олегович, Каргін Сергій Борисович, Лавренішина Анна Олександрівна
Формула / Реферат
Пристрій для вимірювання товщини змащувального шару, що складається з опорів R1, R2, R3, R4, R5, R6, сполучених з вимірником сили струму і з двома конденсаторами С1, С2, розміщеними в корпусі, і двох обмоток L1 і L2, розміщених у виносному датчику, який відрізняється тим, що виносний датчик виконаний у вигляді шайби, з можливістю переміщення щодо корпусу, причому обмотка L1 сполучена з двома додатково встановленими, паралельно підключеними транзисторами Т1 і Т2, виходи яких сполучені з входом фільтра R1-R2-C1-C2, вихід якого сполучений з входом джерела струму, обмотка L2 сполучена з входом контуру опорів R3-R4-R5-R6, вихід якого сполучений з входом додатково встановленого діодного моста Д1-Д2-Д3-Д4, вихід якого сполучений з входом вимірника сили струму.
Текст

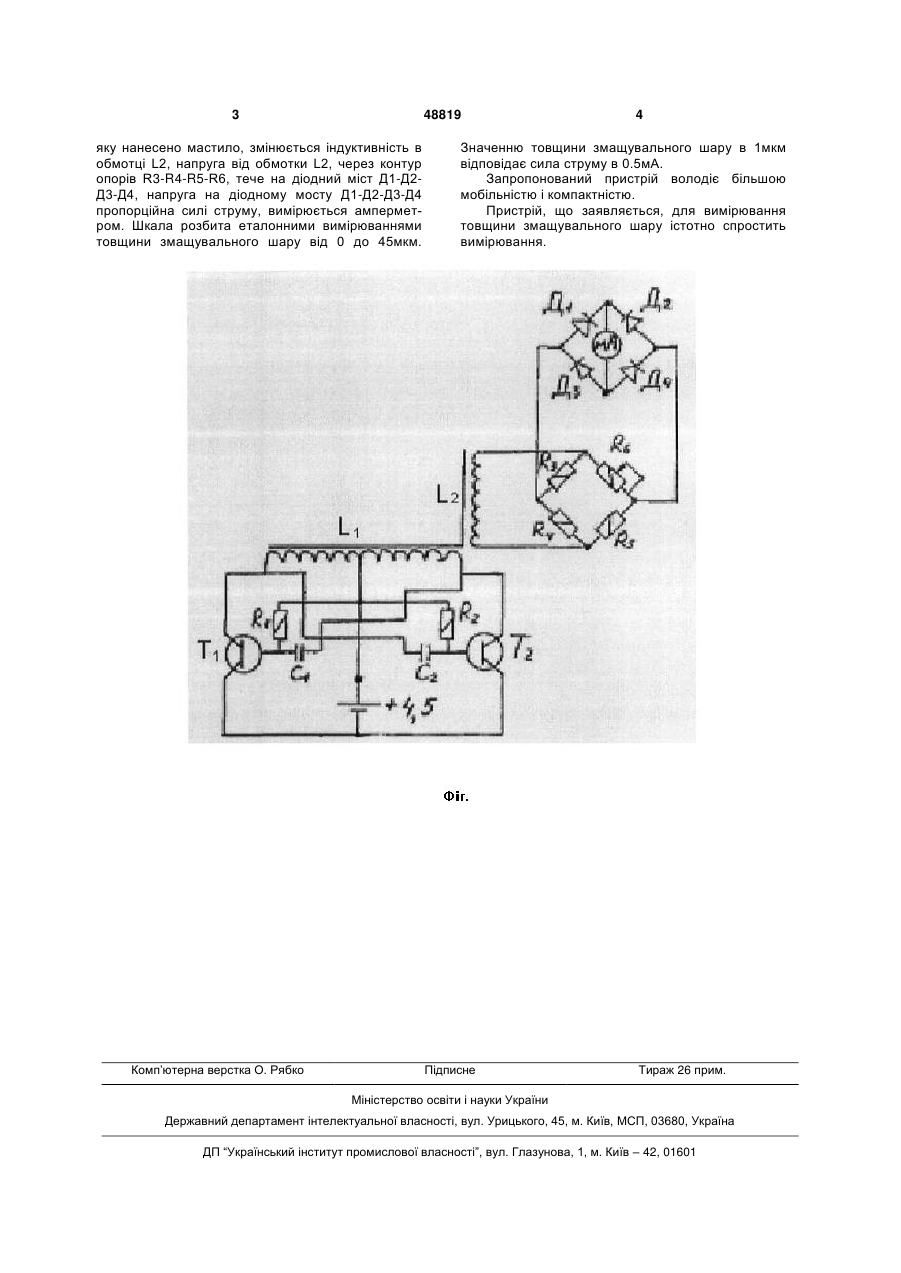

Пристрій для вимірювання товщини змащувального шару, що складається з опорів R1, R2, R3, R4, R5, R6, сполучених з вимірником сили струму і з двома конденсаторами С1, С2, розміщеними в 3 48819 яку нанесено мастило, змінюється індуктивність в обмотці L2, напруга від обмотки L2, через контур опорів R3-R4-R5-R6, тече на діодний міст Д1-Д2Д3-Д4, напруга на діодному мосту Д1-Д2-Д3-Д4 пропорційна силі струму, вимірюється амперметром. Шкала розбита еталонними вимірюваннями товщини змащувального шару від 0 до 45мкм. Комп’ютерна верстка О. Рябко 4 Значенню товщини змащувального шару в 1мкм відповідає сила струму в 0.5мА. Запропонований пристрій володіє більшою мобільністю і компактністю. Пристрій, що заявляється, для вимірювання товщини змащувального шару істотно спростить вимірювання. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDevice for measurement of thickness of lubrication layer
Автори англійськоюKargin Borys Serhiiovych, Moshkin Semen Andriiovych, Tkachov Rostyslav Olehovych, Lavrenishyna Anna Oleksandrivna, Kargin Sergii Borysovych
Назва патенту російськоюУстройство для измерения толщины смазочного слоя
Автори російськоюКаргин Борис Сергеевич, Мошкин Семен Андреевич, Ткачев Ростислав Олегович, Лавренишина Анна Александровна, Каргин Сергей Борисович
МПК / Мітки
МПК: G01N 27/00
Мітки: товщини, змащувального, шару, вимірювання, пристрій
