Металевий голчастий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу

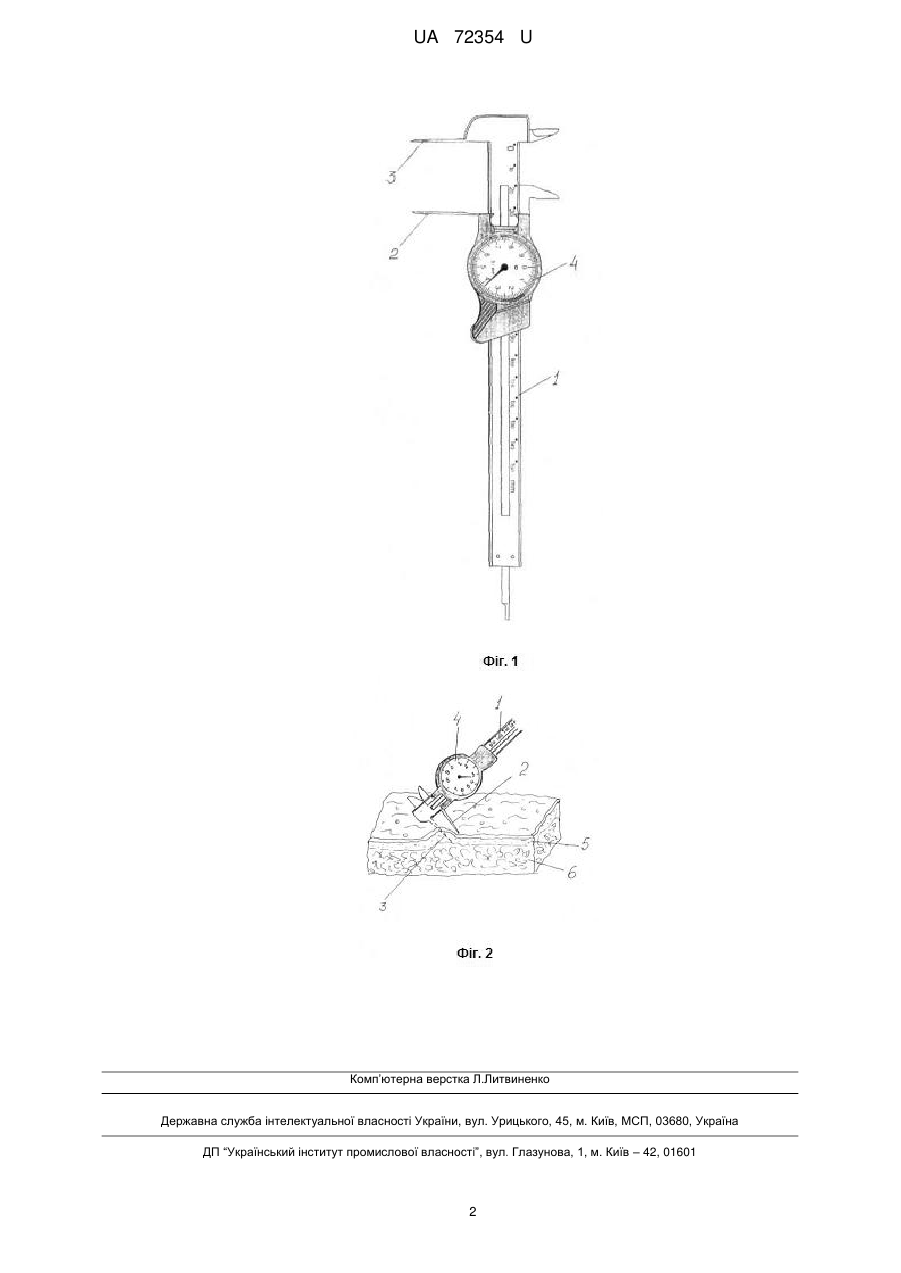

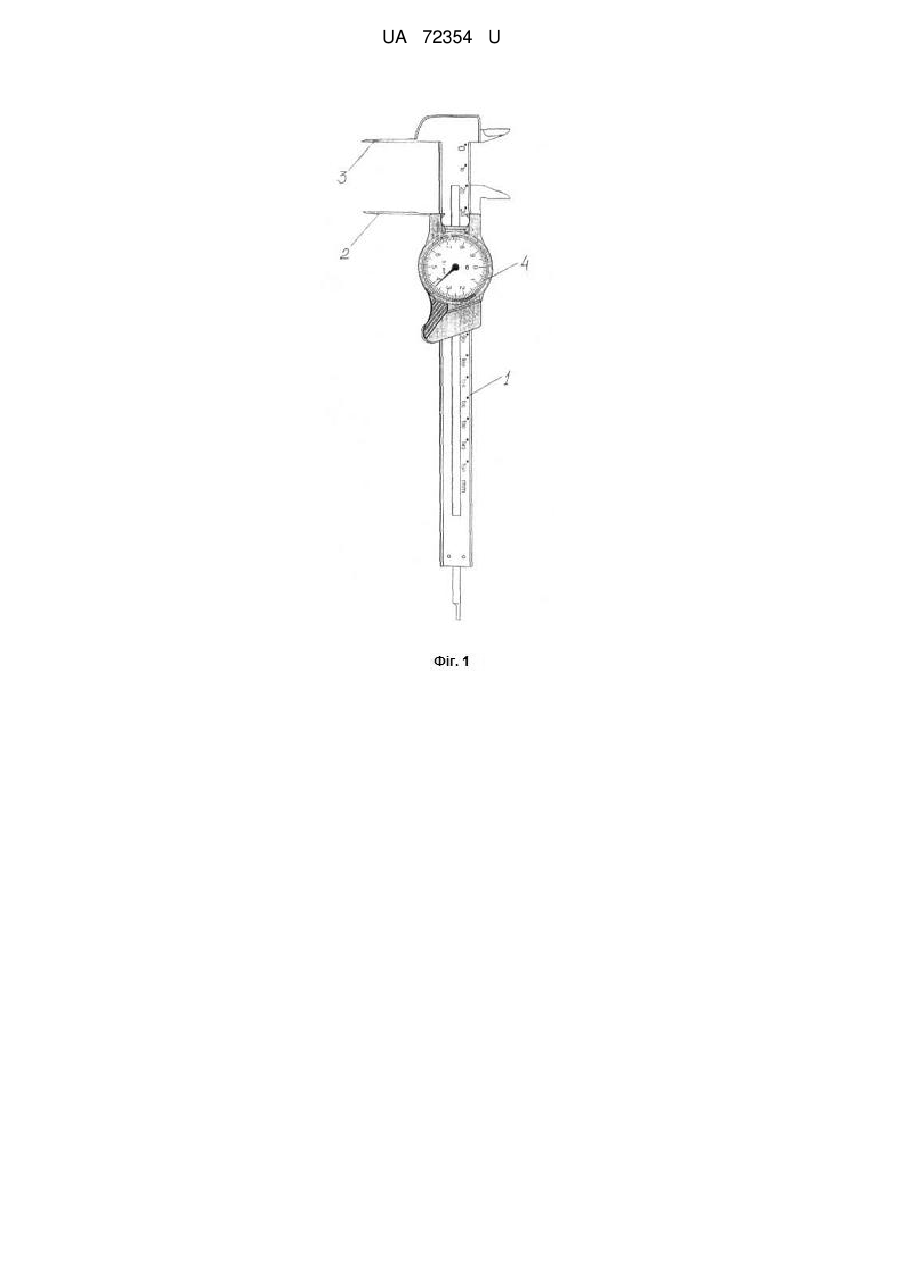

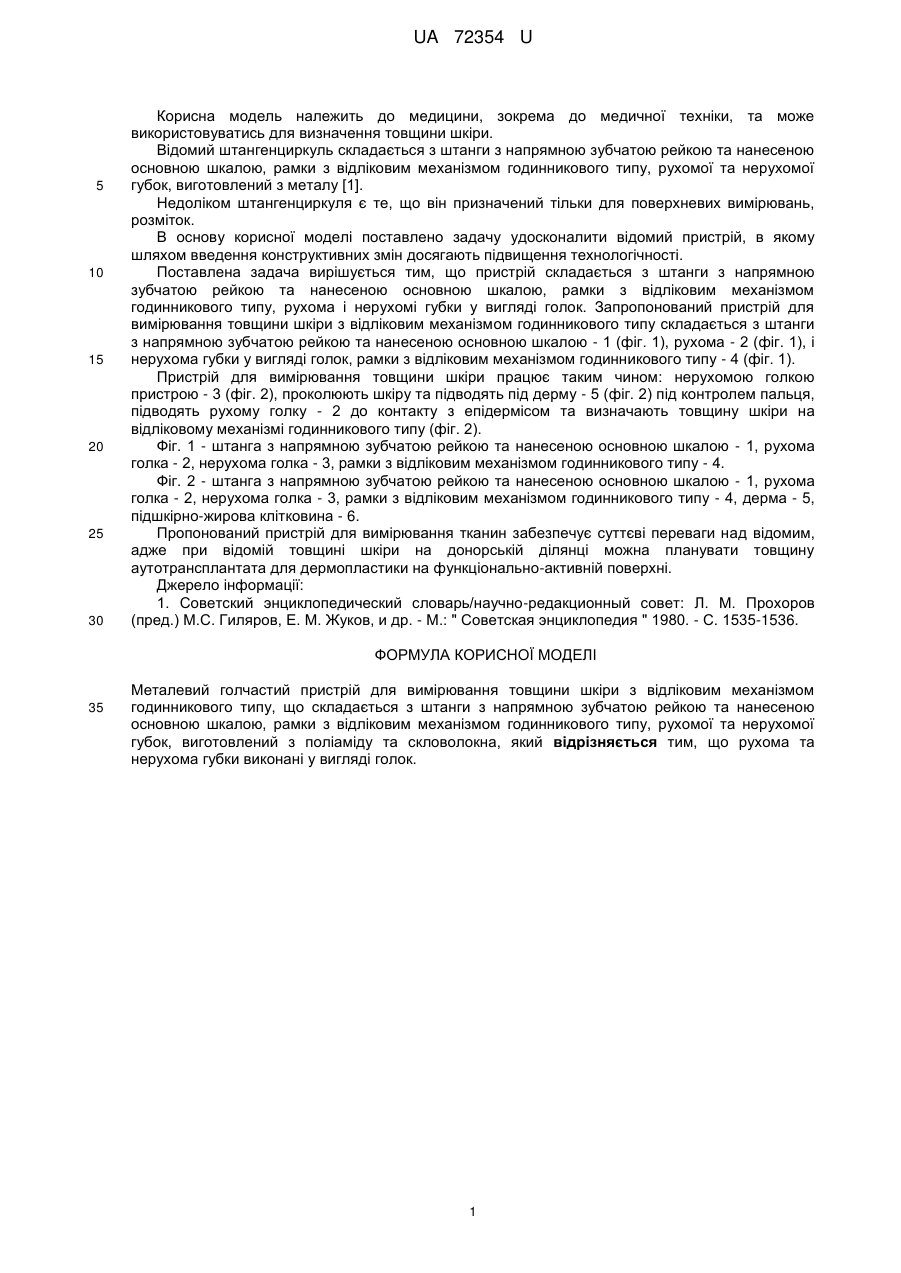

Реферат: Металевий голчастий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамку з відліковим механізмом годинникового типу, рухомої та нерухомої губок. Рухома та нерухома губки у вигляді голок. UA 72354 U (54) МЕТАЛЕВИЙ ГОЛЧАСТИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ТОВЩИНИ ШКІРИ З ВІДЛІКОВИМ МЕХАНІЗМОМ ГОДИННИКОВОГО ТИПУ UA 72354 U UA 72354 U 5 10 15 20 25 30 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з металу [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що пристрій складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухома і нерухомі губки у вигляді голок. Запропонований пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1 (фіг. 1), рухома - 2 (фіг. 1), і нерухома губки у вигляді голок, рамки з відліковим механізмом годинникового типу - 4 (фіг. 1). Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою пристрою - 3 (фіг. 2), проколюють шкіру та підводять під дерму - 5 (фіг. 2) під контролем пальця, підводять рухому голку - 2 до контакту з епідермісом та визначають товщину шкіри на відліковому механізмі годинникового типу (фіг. 2). Фіг. 1 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома голка - 2, нерухома голка - 3, рамки з відліковим механізмом годинникового типу - 4. Фіг. 2 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома голка - 2, нерухома голка - 3, рамки з відліковим механізмом годинникового типу - 4, дерма - 5, підшкірно-жирова клітковина - 6. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантата для дермопластики на функціонально-активній поверхні. Джерело інформації: 1. Советский энциклопедический словарь/научно-редакционный совет: Л. М. Прохоров (пред.) М.С. Гиляров, Е. М. Жуков, и др. - М.: " Советская энциклопедия " 1980. - С. 1535-1536. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Металевий голчастий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що рухома та нерухома губки виконані у вигляді голок. 1 UA 72354 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
