Спосіб визначення межі міцності пиломатеріалів і заготовок при статичному зосередженому зламі

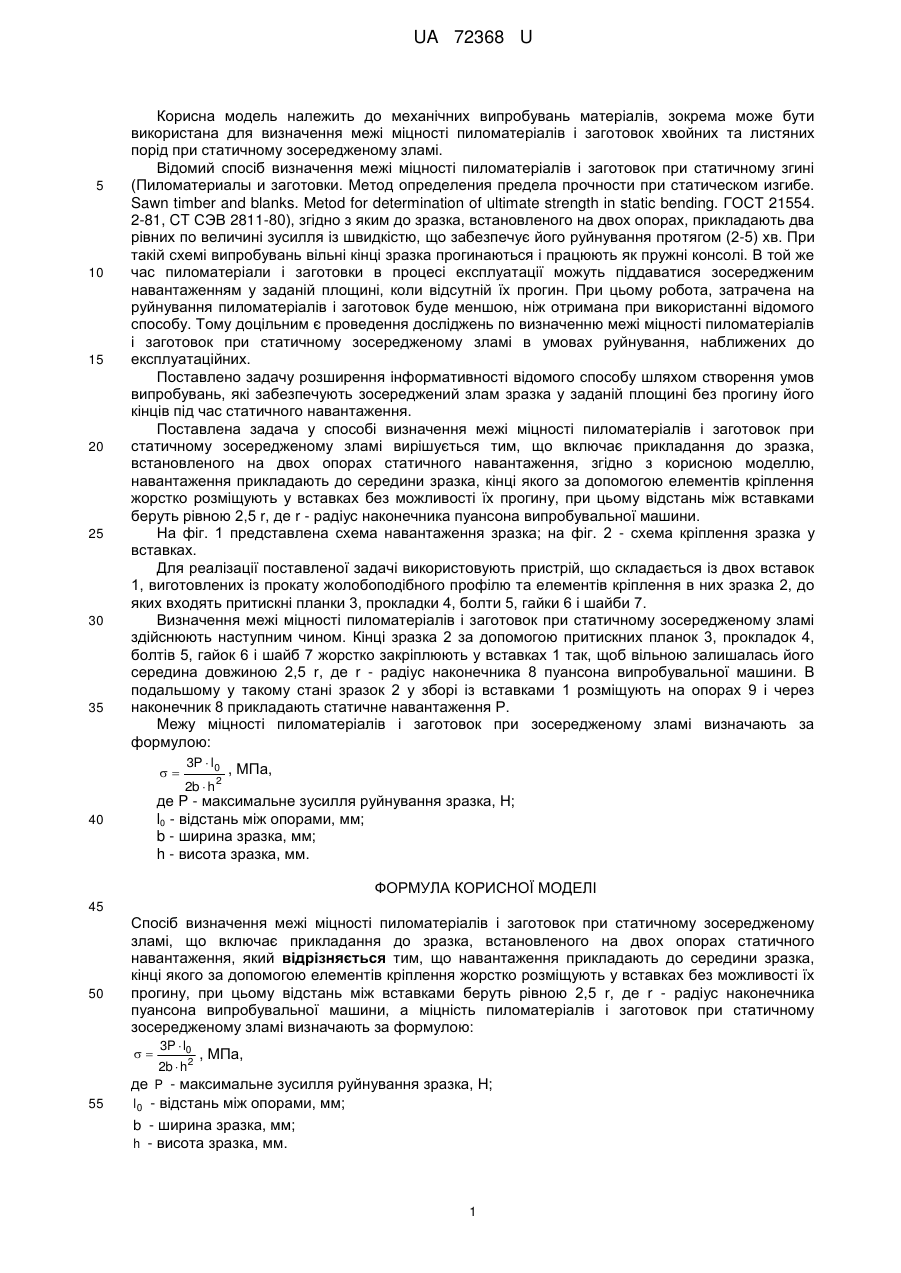

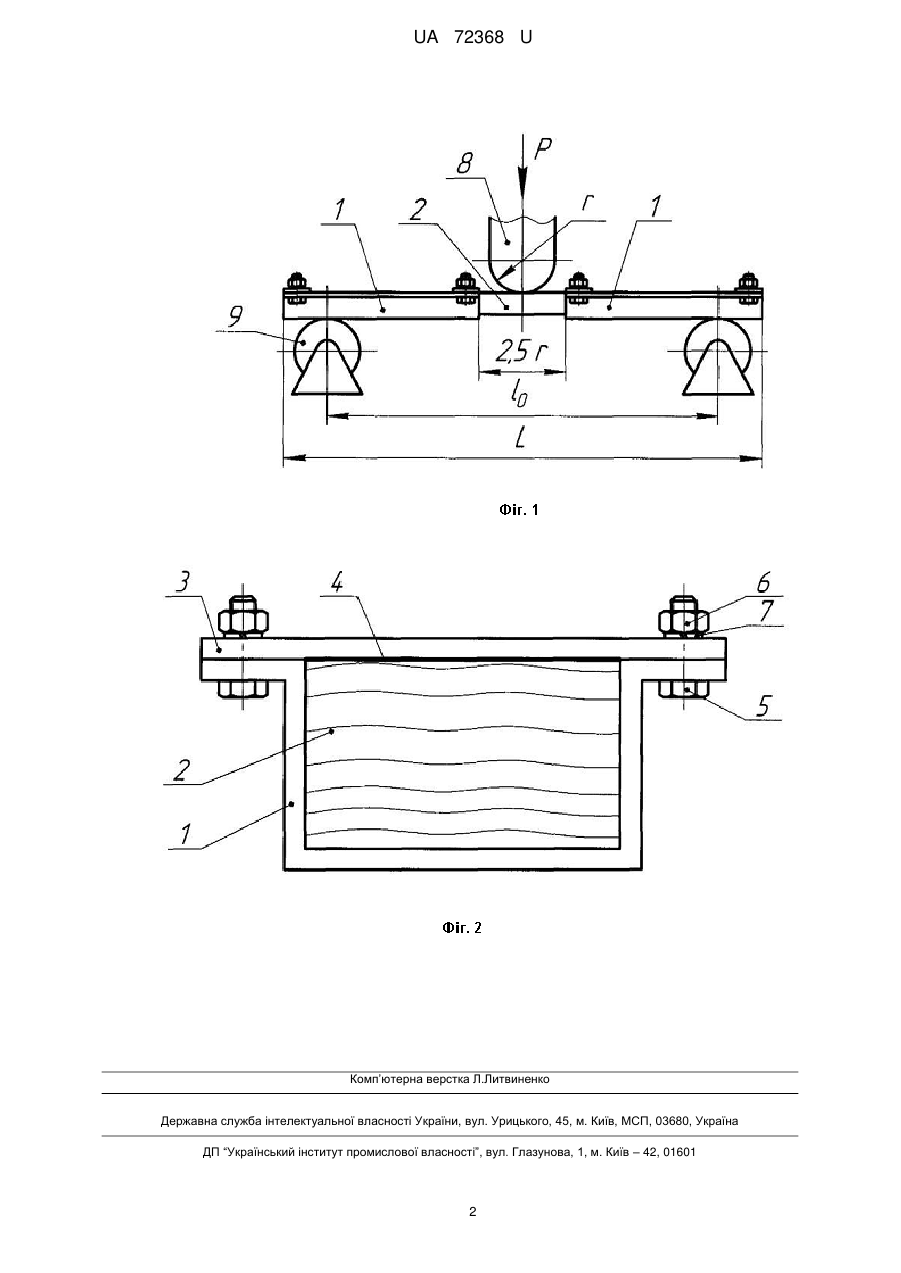

Реферат: Спосіб визначення межі міцності пиломатеріалів і заготовок при статичному зосередженому зламі включає прикладання до зразка, встановленого на двох опорах статичного навантаження, кінці якого за допомогою елементів кріплення жорстко розміщують у вставках без можливості їх прогину, при цьому відстань між вставками беруть рівною 2,5 r, де r - радіус наконечника пуансона випробувальної машини, міцність пиломатеріалів і заготовок при статичному зосередженому зламі визначають за формулою. UA 72368 U (54) СПОСІБ ВИЗНАЧЕННЯ МЕЖІ МІЦНОСТІ ПИЛОМАТЕРІАЛІВ І ЗАГОТОВОК ПРИ СТАТИЧНОМУ ЗОСЕРЕДЖЕНОМУ ЗЛАМІ UA 72368 U UA 72368 U 5 10 15 20 25 30 35 Корисна модель належить до механічних випробувань матеріалів, зокрема може бути використана для визначення межі міцності пиломатеріалів і заготовок хвойних та листяних порід при статичному зосередженому зламі. Відомий спосіб визначення межі міцності пиломатеріалів і заготовок при статичному згині (Пиломатериалы и заготовки. Метод определения предела прочности при статическом изгибе. Sawn timber and blanks. Metod for determination of ultimate strength in static bending. ГОСТ 21554. 2-81, CT СЭВ 2811-80), згідно з яким до зразка, встановленого на двох опорах, прикладають два рівних по величині зусилля із швидкістю, що забезпечує його руйнування протягом (2-5) хв. При такій схемі випробувань вільні кінці зразка прогинаються і працюють як пружні консолі. В той же час пиломатеріали і заготовки в процесі експлуатації можуть піддаватися зосередженим навантаженням у заданій площині, коли відсутній їх прогин. При цьому робота, затрачена на руйнування пиломатеріалів і заготовок буде меншою, ніж отримана при використанні відомого способу. Тому доцільним є проведення досліджень по визначенню межі міцності пиломатеріалів і заготовок при статичному зосередженому зламі в умовах руйнування, наближених до експлуатаційних. Поставлено задачу розширення інформативності відомого способу шляхом створення умов випробувань, які забезпечують зосереджений злам зразка у заданій площині без прогину його кінців під час статичного навантаження. Поставлена задача у способі визначення межі міцності пиломатеріалів і заготовок при статичному зосередженому зламі вирішується тим, що включає прикладання до зразка, встановленого на двох опорах статичного навантаження, згідно з корисною моделлю, навантаження прикладають до середини зразка, кінці якого за допомогою елементів кріплення жорстко розміщують у вставках без можливості їх прогину, при цьому відстань між вставками беруть рівною 2,5 r, де r - радіус наконечника пуансона випробувальної машини. На фіг. 1 представлена схема навантаження зразка; на фіг. 2 - схема кріплення зразка у вставках. Для реалізації поставленої задачі використовують пристрій, що складається із двох вставок 1, виготовлених із прокату жолобоподiбного профілю та елементів кріплення в них зразка 2, до яких входять притискні планки 3, прокладки 4, болти 5, гайки 6 і шайби 7. Визначення межі міцності пиломатеріалів і заготовок при статичному зосередженому зламі здійснюють наступним чином. Кінці зразка 2 за допомогою притискних планок 3, прокладок 4, болтів 5, гайок 6 і шайб 7 жорстко закріплюють у вставках 1 так, щоб вільною залишалась його середина довжиною 2,5 r, де r - радіус наконечника 8 пуансона випробувальної машини. В подальшому у такому стані зразок 2 у зборі із вставками 1 розміщують на опорах 9 і через наконечник 8 прикладають статичне навантаження Р. Межу міцності пиломатеріалів і заготовок при зосередженому зламі визначають за формулою:  3P  l 0 , МПа, 2b  h 2 де P - максимальне зусилля руйнування зразка, Н; l0 - відстань між опорами, мм; b - ширина зразка, мм; h - висота зразка, мм. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Спосіб визначення межі міцності пиломатеріалів і заготовок при статичному зосередженому зламі, що включає прикладання до зразка, встановленого на двох опорах статичного навантаження, який відрізняється тим, що навантаження прикладають до середини зразка, кінці якого за допомогою елементів кріплення жорстко розміщують у вставках без можливості їх прогину, при цьому відстань між вставками беруть рівною 2,5 r, де r - радіус наконечника пуансона випробувальної машини, а міцність пиломатеріалів і заготовок при статичному зосередженому зламі визначають за формулою:  55 3P  l0 , МПа, 2b  h2 де P - максимальне зусилля руйнування зразка, Н; l 0 - відстань між опорами, мм; b - ширина зразка, мм; h - висота зразка, мм. 1 UA 72368 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
