Спосіб спалювання природного газу

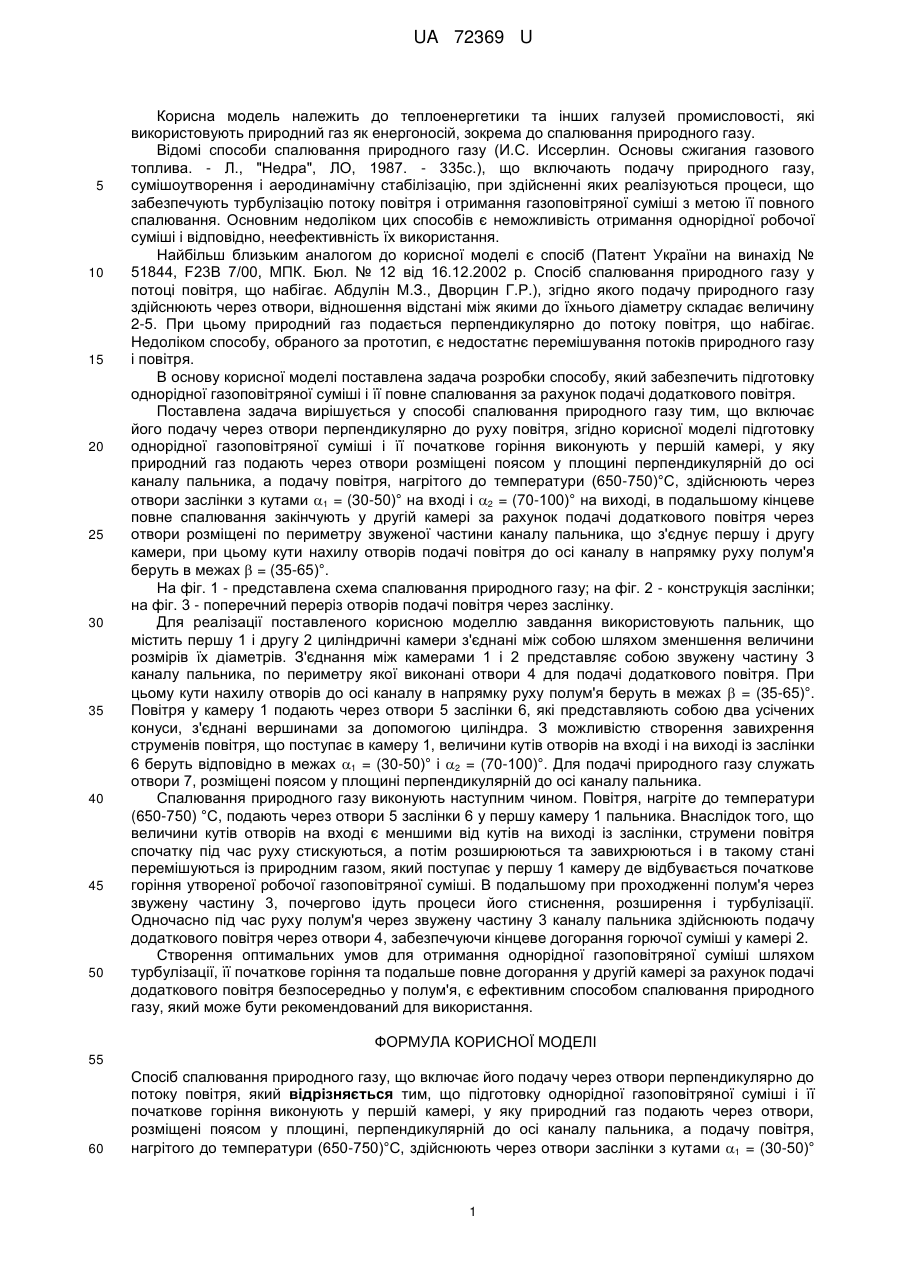

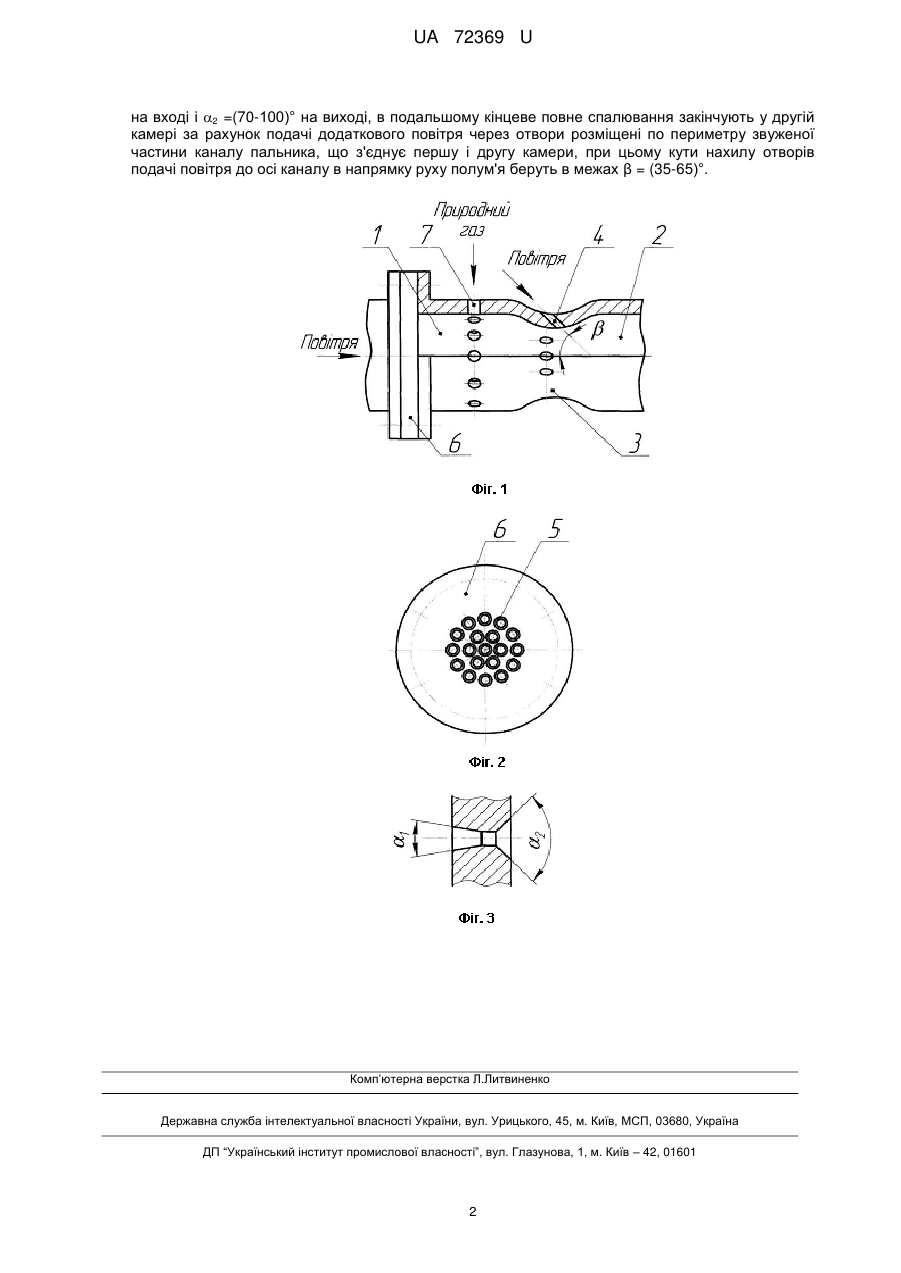

Реферат: Спосіб спалювання природного газу включає його подачу через отвори перпендикулярно до потоку повітря, підготовку однорідної газоповітряної суміші, початкове горіння, яке виконують у першій камері, у яку подають природний газ, подачу нагрітого повітря, повне спалювання закінчують у другій камері за рахунок подачі додаткового повітря. UA 72369 U (54) СПОСІБ СПАЛЮВАННЯ ПРИРОДНОГО ГАЗУ UA 72369 U UA 72369 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до теплоенергетики та інших галузей промисловості, які використовують природний газ як енергоносій, зокрема до спалювання природного газу. Відомі способи спалювання природного газу (И.С. Иссерлин. Основы сжигания газового топлива. - Л., "Недра", ЛО, 1987. - 335с.), що включають подачу природного газу, сумішоутворення і аеродинамічну стабілізацію, при здійсненні яких реалізуються процеси, що забезпечують турбулізацію потоку повітря і отримання газоповітряної суміші з метою її повного спалювання. Основним недоліком цих способів є неможливість отримання однорідної робочої суміші і відповідно, неефективність їх використання. Найбільш близьким аналогом до корисної моделі є спосіб (Патент України на винахід № 51844, F23B 7/00, МПК. Бюл. № 12 від 16.12.2002 р. Спосіб спалювання природного газу у потоці повітря, що набігає. Абдулін М.З., Дворцин Г.Р.), згідно якого подачу природного газу здійснюють через отвори, відношення відстані між якими до їхнього діаметру складає величину 2-5. При цьому природний газ подається перпендикулярно до потоку повітря, що набігає. Недоліком способу, обраного за прототип, є недостатнє перемішування потоків природного газу і повітря. В основу корисної моделі поставлена задача розробки способу, який забезпечить підготовку однорідної газоповітряної суміші і її повне спалювання за рахунок подачі додаткового повітря. Поставлена задача вирішується у способі спалювання природного газу тим, що включає його подачу через отвори перпендикулярно до руху повітря, згідно корисної моделі підготовку однорідної газоповітряної суміші і її початкове горіння виконують у першій камері, у яку природний газ подають через отвори розміщені поясом у площині перпендикулярній до осі каналу пальника, а подачу повітря, нагрітого до температури (650-750)°С, здійснюють через отвори заслінки з кутами 1 = (30-50)° на вході і 2 = (70-100)° на виході, в подальшому кінцеве повне спалювання закінчують у другій камері за рахунок подачі додаткового повітря через отвори розміщені по периметру звуженої частини каналу пальника, що з'єднує першу і другу камери, при цьому кути нахилу отворів подачі повітря до осі каналу в напрямку руху полум'я беруть в межах  = (35-65)°. На фіг. 1 - представлена схема спалювання природного газу; на фіг. 2 - конструкція заслінки; на фіг. 3 - поперечний переріз отворів подачі повітря через заслінку. Для реалізації поставленого корисною моделлю завдання використовують пальник, що містить першу 1 і другу 2 циліндричні камери з'єднані між собою шляхом зменшення величини розмірів їх діаметрів. З'єднання між камерами 1 і 2 представляє собою звужену частину 3 каналу пальника, по периметру якої виконані отвори 4 для подачі додаткового повітря. При цьому кути нахилу отворів до осі каналу в напрямку руху полум'я беруть в межах  = (35-65)°. Повітря у камеру 1 подають через отвори 5 заслінки 6, які представляють собою два усічених конуси, з'єднані вершинами за допомогою циліндра. З можливістю створення завихрення струменів повітря, що поступає в камеру 1, величини кутів отворів на вході і на виході із заслінки 6 беруть відповідно в межах 1 = (30-50)° і 2 = (70-100)°. Для подачі природного газу служать отвори 7, розміщені поясом у площині перпендикулярній до осі каналу пальника. Спалювання природного газу виконують наступним чином. Повітря, нагріте до температури (650-750) °С, подають через отвори 5 заслінки 6 у першу камеру 1 пальника. Внаслідок того, що величини кутів отворів на вході є меншими від кутів на виході із заслінки, струмени повітря спочатку під час руху стискуються, а потім розширюються та завихрюються і в такому стані перемішуються із природним газом, який поступає у першу 1 камеру де відбувається початкове горіння утвореної робочої газоповітряної суміші. В подальшому при проходженні полум'я через звужену частину 3, почергово ідуть процеси його стиснення, розширення і турбулізації. Одночасно під час руху полум'я через звужену частину 3 каналу пальника здійснюють подачу додаткового повітря через отвори 4, забезпечуючи кінцеве догорання горючої суміші у камері 2. Створення оптимальних умов для отримання однорідної газоповітряної суміші шляхом турбулізації, її початкове горіння та подальше повне догорання у другій камері за рахунок подачі додаткового повітря безпосередньо у полум'я, є ефективним способом спалювання природного газу, який може бути рекомендований для використання. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб спалювання природного газу, що включає його подачу через отвори перпендикулярно до потоку повітря, який відрізняється тим, що підготовку однорідної газоповітряної суміші і її початкове горіння виконують у першій камері, у яку природний газ подають через отвори, розміщені поясом у площині, перпендикулярній до осі каналу пальника, а подачу повітря, нагрітого до температури (650-750)°С, здійснюють через отвори заслінки з кутами 1 = (30-50)° 1 UA 72369 U на вході і 2 =(70-100)° на виході, в подальшому кінцеве повне спалювання закінчують у другій камері за рахунок подачі додаткового повітря через отвори розміщені по периметру звуженої частини каналу пальника, що з'єднує першу і другу камери, при цьому кути нахилу отворів подачі повітря до осі каналу в напрямку руху полум'я беруть в межах β = (35-65)°. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
