Пристрій для виготовлення акрилових препаратів внутрішнього рельєфу черепа

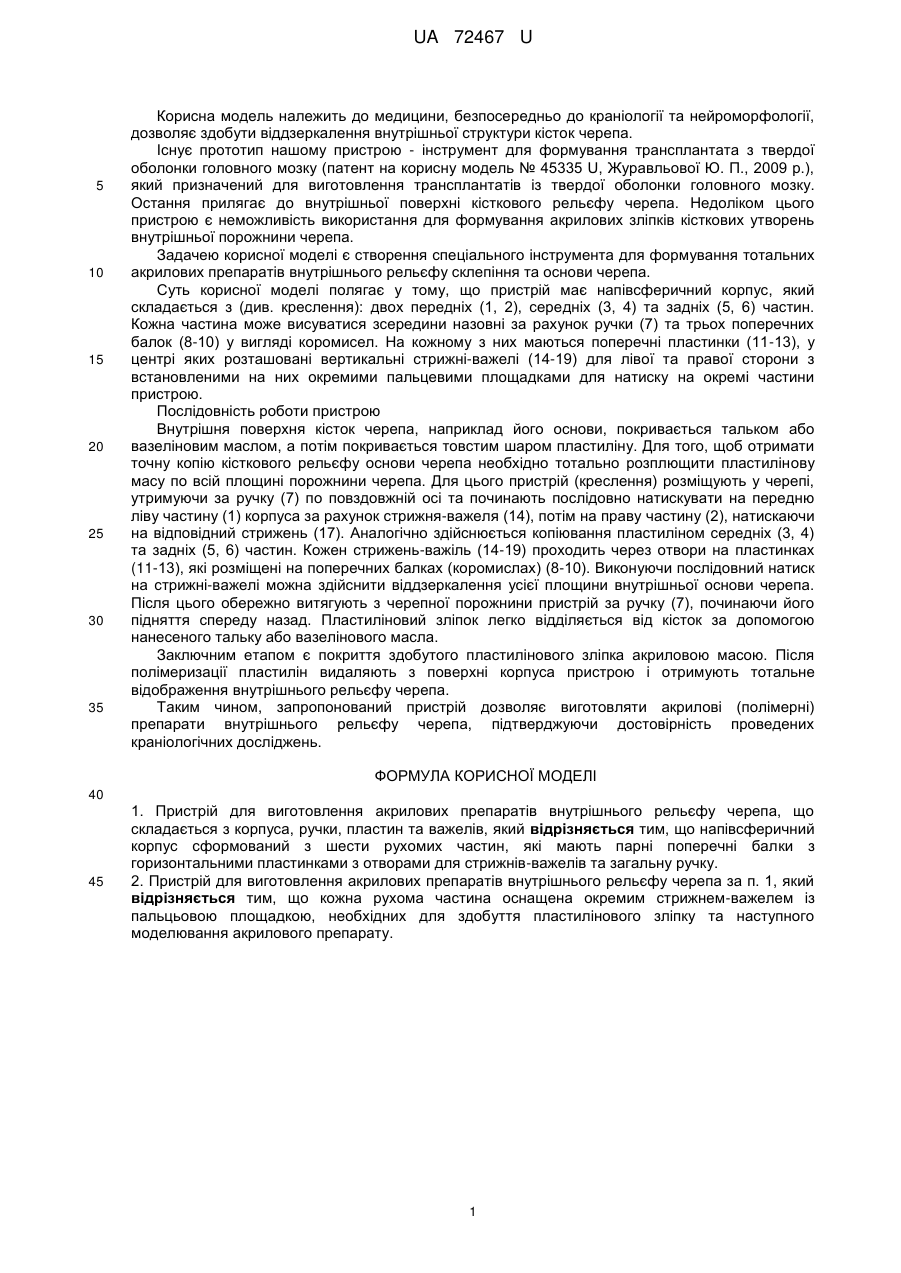

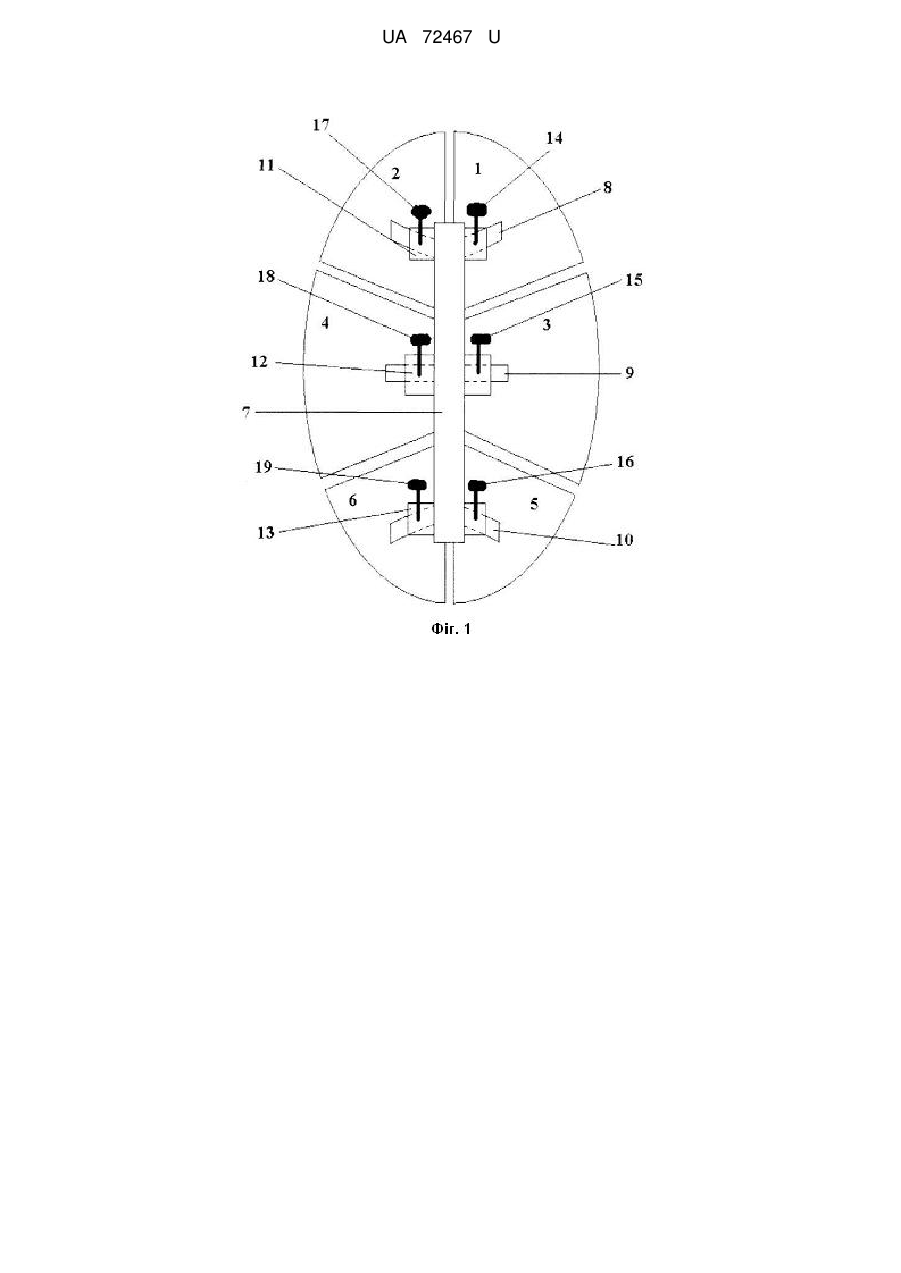

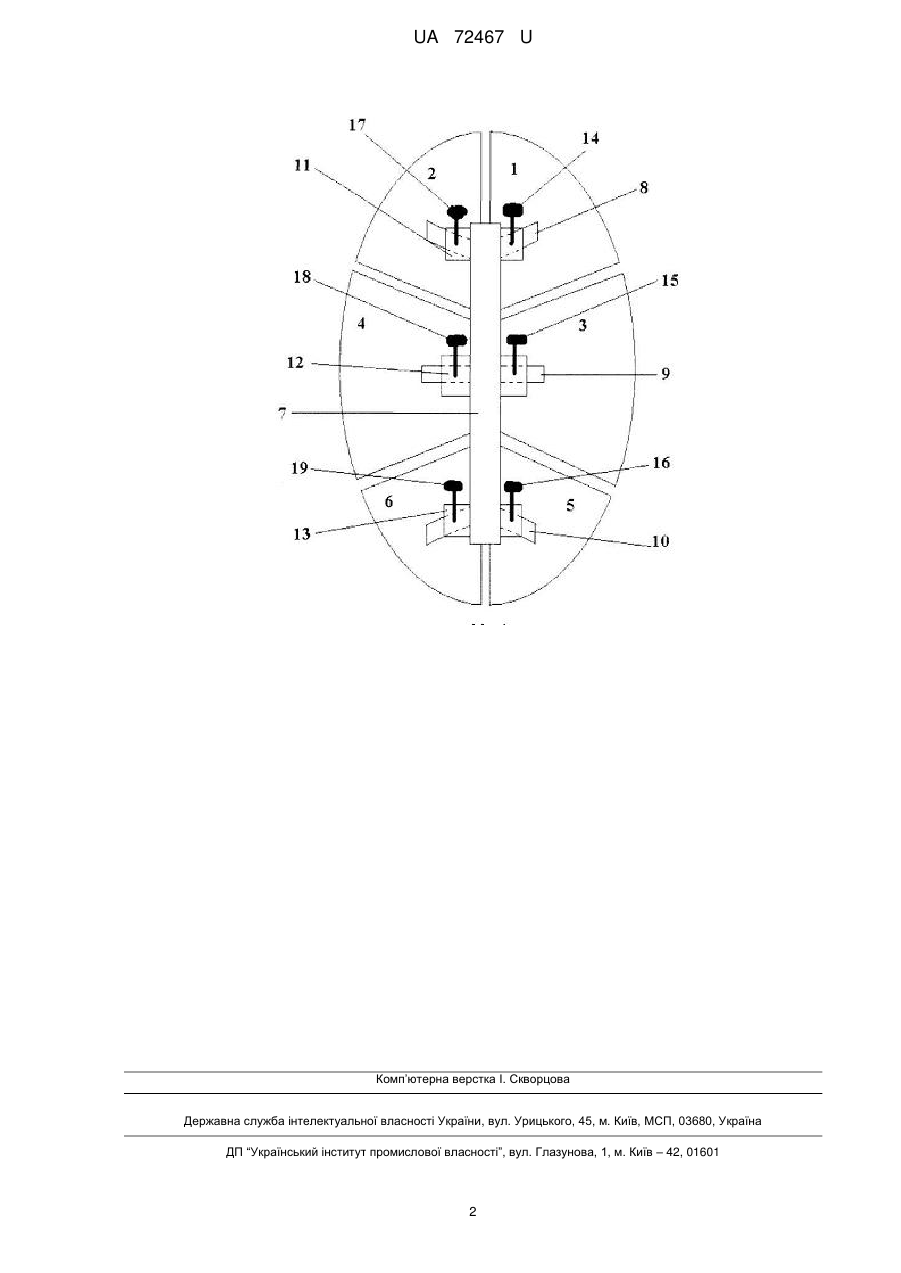

Реферат: Пристрій для виготовлення акрилових препаратів внутрішнього рельєфу черепа, в якому напівсферичний корпус сформований з шести рухомих частин, які мають парні поперечні балки з горизонтальними пластинками з отворами для стрижнів-важелів та загальну ручку. UA 72467 U (12) UA 72467 U UA 72467 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, безпосередньо до краніології та нейроморфології, дозволяє здобути віддзеркалення внутрішньої структури кісток черепа. Існує прототип нашому пристрою - інструмент для формування трансплантата з твердої оболонки головного мозку (патент на корисну модель № 45335 U, Журавльової Ю. П., 2009 p.), який призначений для виготовлення трансплантатів із твердої оболонки головного мозку. Остання прилягає до внутрішньої поверхні кісткового рельєфу черепа. Недоліком цього пристрою є неможливість використання для формування акрилових зліпків кісткових утворень внутрішньої порожнини черепа. Задачею корисної моделі є створення спеціального інструмента для формування тотальних акрилових препаратів внутрішнього рельєфу склепіння та основи черепа. Суть корисної моделі полягає у тому, що пристрій має напівсферичний корпус, який складається з (див. креслення): двох передніх (1, 2), середніх (3, 4) та задніх (5, 6) частин. Кожна частина може висуватися зсередини назовні за рахунок ручки (7) та трьох поперечних балок (8-10) у вигляді коромисел. На кожному з них маються поперечні пластинки (11-13), у центрі яких розташовані вертикальні стрижні-важелі (14-19) для лівої та правої сторони з встановленими на них окремими пальцевими площадками для натиску на окремі частини пристрою. Послідовність роботи пристрою Внутрішня поверхня кісток черепа, наприклад його основи, покривається тальком або вазеліновим маслом, а потім покривається товстим шаром пластиліну. Для того, щоб отримати точну копію кісткового рельєфу основи черепа необхідно тотально розплющити пластилінову масу по всій площині порожнини черепа. Для цього пристрій (креслення) розміщують у черепі, утримуючи за ручку (7) по повздовжній осі та починають послідовно натискувати на передню ліву частину (1) корпуса за рахунок стрижня-важеля (14), потім на праву частину (2), натискаючи на відповідний стрижень (17). Аналогічно здійснюється копіювання пластиліном середніх (3, 4) та задніх (5, 6) частин. Кожен стрижень-важіль (14-19) проходить через отвори на пластинках (11-13), які розміщені на поперечних балках (коромислах) (8-10). Виконуючи послідовний натиск на стрижні-важелі можна здійснити віддзеркалення усієї площини внутрішньої основи черепа. Після цього обережно витягують з черепної порожнини пристрій за ручку (7), починаючи його підняття спереду назад. Пластиліновий зліпок легко відділяється від кісток за допомогою нанесеного тальку або вазелінового масла. Заключним етапом є покриття здобутого пластилінового зліпка акриловою масою. Після полімеризації пластилін видаляють з поверхні корпуса пристрою і отримують тотальне відображення внутрішнього рельєфу черепа. Таким чином, запропонований пристрій дозволяє виготовляти акрилові (полімерні) препарати внутрішнього рельєфу черепа, підтверджуючи достовірність проведених краніологічних досліджень. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 1. Пристрій для виготовлення акрилових препаратів внутрішнього рельєфу черепа, що складається з корпуса, ручки, пластин та важелів, який відрізняється тим, що напівсферичний корпус сформований з шести рухомих частин, які мають парні поперечні балки з горизонтальними пластинками з отворами для стрижнів-важелів та загальну ручку. 2. Пристрій для виготовлення акрилових препаратів внутрішнього рельєфу черепа за п. 1, який відрізняється тим, що кожна рухома частина оснащена окремим стрижнем-важелем із пальцьовою площадкою, необхідних для здобуття пластилінового зліпку та наступного моделювання акрилового препарату. 1 UA 72467 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
