Пристрій для вимірювання черепа

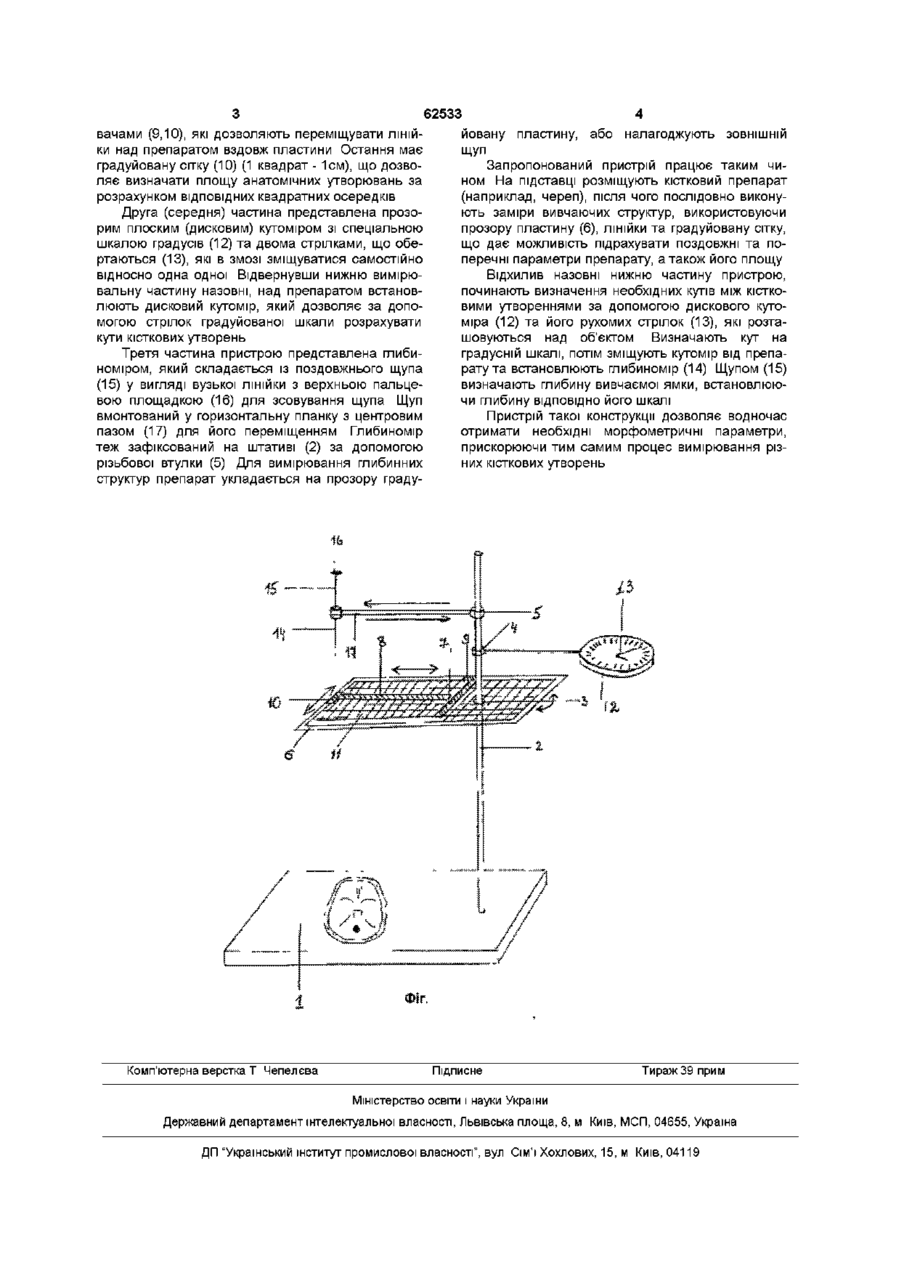

1 Пристрій для вимірювання черепа, що містить основу, штатив, ЛІНІЙКИ, градуйовану шкалу, який відрізняється тим, що на штативі з різьбою Винахід відноситься до медицини та медичної техники, призначений для вимірювання черепа та інших кісткових препаратів ВІДОМІ різні пристрої та інструменти для вимірювання кісток та анатомічних препаратів Відомий прототип "Анатомический измеритель" (авт свідоцтво СРСР №971258, 1982р), який виконаний у вигляді з'єднаних пологих конуса та рукоятки, в середину яких вмонтований вимірювальний стержень та гнучкий щуп, а на рукоятці - шкала з опорною скобою вздовж неї Цей інструмент призначений для почергового визначення параметрів різних анатомічних препаратів та утворень, але не дозволяє одноразово провести багато інформаційні вимірювання кісткових препаратів Метою винаходу є створення спеціального пристрою для визначення ЗОВНІШНІХ, ЛІНІЙНИХ та кутових розмірів та визначення площі різних кісткових препаратів (наприклад, черепа) Поставлена мета досягається тим, що розроблений такий пристрій, який обладнаний штативом з різьбою, та має три вимірювальні частини, які можуть підійматися і опускатися в залежності від розмірів кісткового препарату, що вивчається Останній розташовується на підставці цього пристрою Послідовно МИ проводимо заміри кісткового об'єкту, починаючи з частини - вимірювальної прозорої пластини з рухомими вертикальною та горизонтальною лінійками, які з'єднані з поперечною та поздовжньою гранями пластин за допомогою по встановлена прозора градуйована пластина з рухомими горизонтальною та вертикальною лінійками, які з'єднані з гранями пластини пологими Пподібними затискачами 2 Пристрій для вимірювання черепа за п 1, який відрізняється тим, що на штативі встановлено дисковий кутомір з градуйованою шкалою і двома рухомими стрілками для відмічення кута між утвореннями, що вивчаються 3 Пристрій для вимірювання черепа за п 1, який відрізняється тим, що на штативі розміщується поверх інших частин глибиномір зі щупом та вертикальною шкалою логих П-подібних затискувачів Вони дозволяють пересувати ЛІНІЙКИ у необхідному напрямку Прозора пластина має градуйовану сітку (1 квадрат - 1см), що є необхідним для визначення площі кісткового утворення Друга (середня) частина - це прозорий плаский (дисковий) кутомір з різьбовою шкалою та двома стрілками, що обертаються 3 його допомогою вивчаються різні КІСТКОВІ кути та утворення (наприклад, черепу) Третя частина являє собою глибиномір з поздовжнім щупом та шкалою, що дозволяє провести вимірювання глибини кісткових порожнин та ямок у різних місцях препарату Такий вимірювальний пристрій дозволяє провести найрізноманітніші вимірювання кісткових анатомічних препаратів - ЗОВНІШНІХ та ЛІНІЙНИХ параметрів, а також дає можливість вираховування глибини та площі Запропоноване технічне рішення пояснюється кресленням (Фіг) Пристрій для вимірювання черепа складається з горизонтальної підставки (1), у яку вмонтований штатив з різьбою (2), який служить опорою для трьох вимірювальних частин, які мають можливість зміщуватися вгору, униз або розвертатися назовні за допомогою різьбових втулок (3, 4, 5) Перша (нижня) частина - вимірювальна прозора пластина (6) з рухомими горизонтальною (7) та вертикальною (8) лінійками Кожна з них з'єднана з гранями пластин похилими П-подібними затиску СО го Ю сч (О вачами (9,10), які дозволяють переміщувати ЛІНІЙКИ над препаратом вздовж пластини Остання має градуйовану сітку (10) (1 квадрат - 1см), що дозволяє визначати площу анатомічних утворювань за розрахунком ВІДПОВІДНИХ квадратних осередків Друга (середня) частина представлена прозорим плоским (дисковим) кутоміром зі спеціальною шкалою градусів (12) та двома стрілками, що обертаються (13), які в змозі зміщуватися самостійно відносно одна одної Відвернувши нижню вимірювальну частину назовні, над препаратом встановлюють дисковий кутомір, який дозволяє за допомогою стрілок градуйованої шкали розрахувати кути кісткових утворень Третя частина пристрою представлена глибиноміром, який складається із поздовжнього щупа (15) у вигляді вузької ЛІНІЙКИ з верхньою пальцевою площадкою (16) для зсовування щупа Щуп вмонтований у горизонтальну планку з центровим пазом (17) для його переміщенням Глибиномір теж зафіксований на штативі (2) за допомогою різьбової втулки (5) Для вимірювання глибинних структур препарат укладається на прозору граду 62533 йовану пластину, або налагоджують ЗОВНІШНІЙ щуп Запропонований пристрій працює таким чином На підставці розміщують кістковий препарат (наприклад, череп), після чого послідовно виконують заміри вивчаючих структур, використовуючи прозору пластину (6), ЛІНІЙКИ та градуйовану сітку, що дає можливість підрахувати поздовжні та поперечні параметри препарату, а також його площу Відхилив назовні нижню частину пристрою, починають визначення необхідних кутів між кістковими утвореннями за допомогою дискового кутоміра (12) та його рухомих стрілок (13), які розташовуються над об'єктом Визначають кут на градусній шкалі, потім зміщують кутомір від препарату та встановлюють глибиномір (14) Щупом (15) визначають глибину вивчаємої ямки, встановлюючи глибину ВІДПОВІДНО його шкалі Пристрій такої конструкції дозволяє водночас отримати необхідні морфометричні параметри, прискорюючи тим самим процес вимірювання різних кісткових утворень ЇІГ> Комп'ютерна верстка Т Чепелєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
