Вихровий оребрений повітроохолоджувач з очищенням інею
Номер патенту: 72500
Опубліковано: 15.03.2005
Формула / Реферат

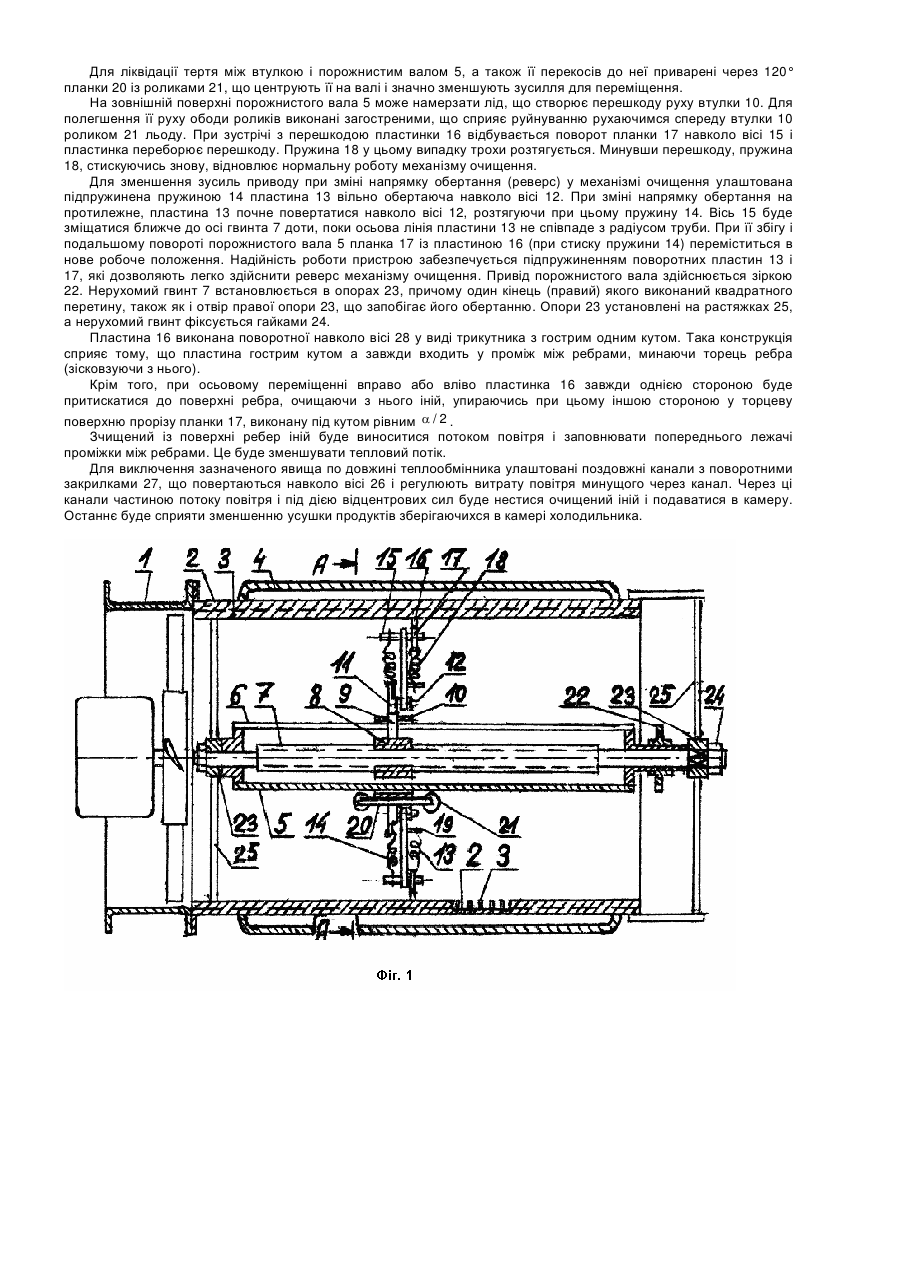

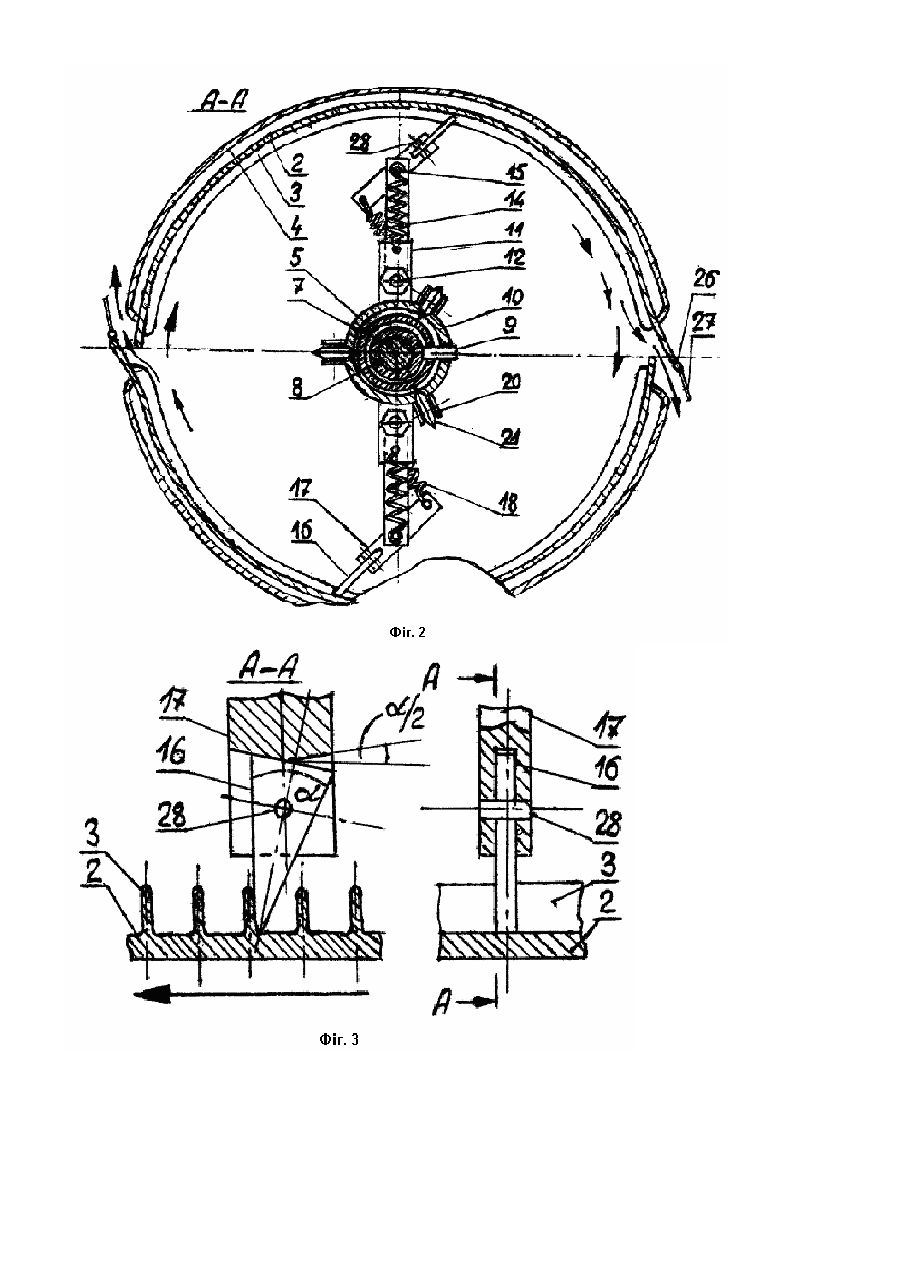

1. Вихровий оребрений повітроохолоджувач з очищенням інею, що містить вихровий теплообмінник, осьовий вентилятор, розміщений усередині вихрового теплообмінника пристрій для очищення інею, що містить порожнистий вал з поздовжнім пазом по всій його довжині, усередині якого встановлений нерухомий гвинт із гайкою, зв'язаний шпонкою з вільно розміщеною на валу втулкою, і укріплений на останній тримач з очисними пластинками, який відрізняється тим, що на бічній поверхні вихрового теплообмінника виконані не менше ніж два поздовжніх канали з поворотними закрилками, що регулюють витрату повітря.

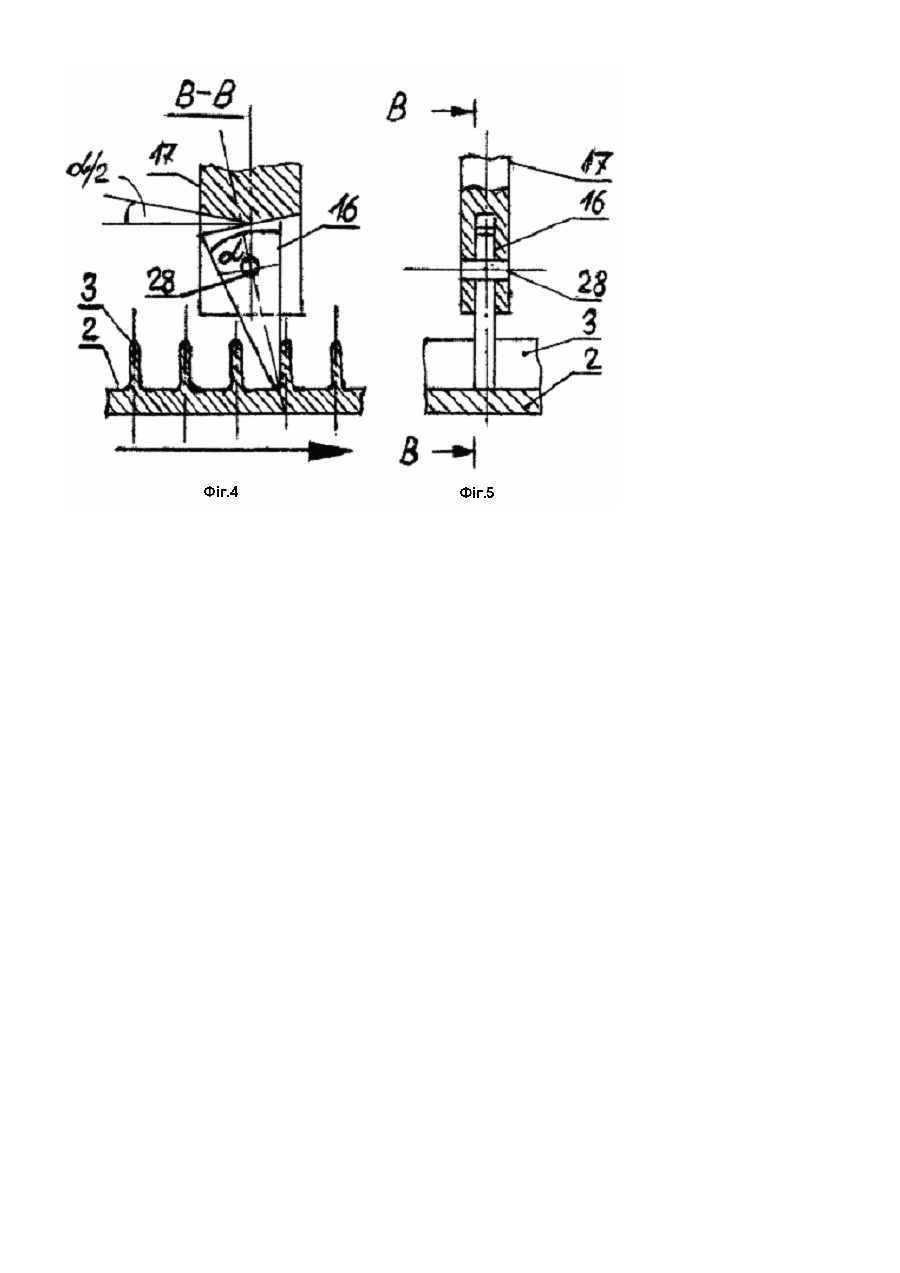

2. Вихровий оребрений повітроохолоджувач за п. 1, який відрізняється тим, що очисні пластини виконані у вигляді трикутника з найбільш гострим кутом
, що входить між ребрами, а торцева поверхня прорізу планки для підтримки очисної пластини виконана з кутами, що дорівнюють половині гострого кута очисної пластини
.
3. Вихровий оребрений повітроохолоджувач за п. 2, який відрізняється тим, що очисні пластини виконані поворотними навколо осі, що перпендикулярна осі вихрового теплообмінника.
Додаткова інформація
Назва патенту англійськоюSwirl ribbed air cooler with rime removal
Автори англійськоюVoitko Andrii Markovych, Voitko Dmytro Andriiovych
Назва патенту російськоюВихревой оребренный воздухоохладитель с очисткой инея
Автори російськоюВойтко Андрей Маркович, Войтко Дмитрий Андреевич
МПК / Мітки
МПК: F25D 21/06
Мітки: інею, вихровий, оребрений, повітроохолоджувач, очищенням
