Пристрій діагностики дефектів литої короткозамкненої обмотки ротора асинхронного двигуна

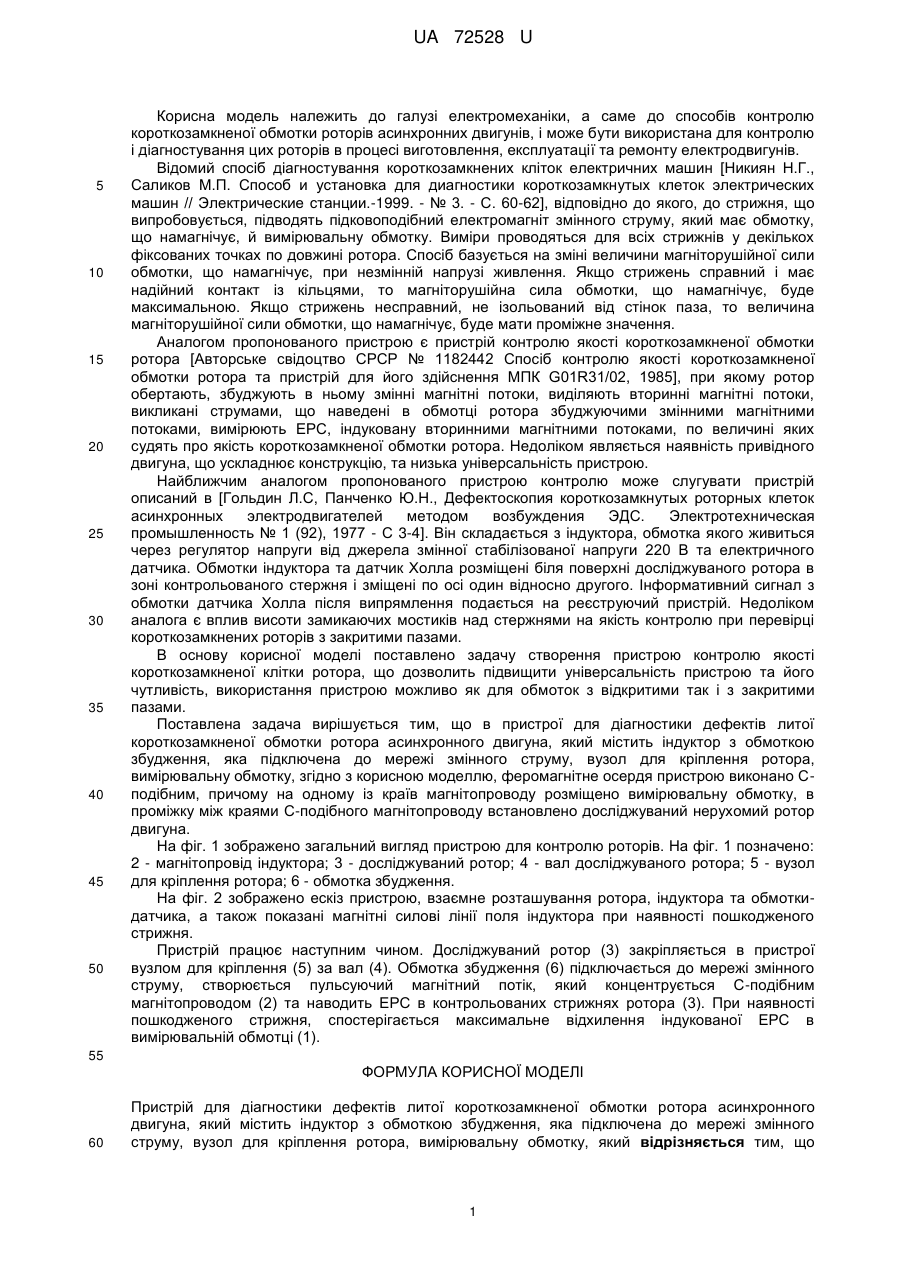

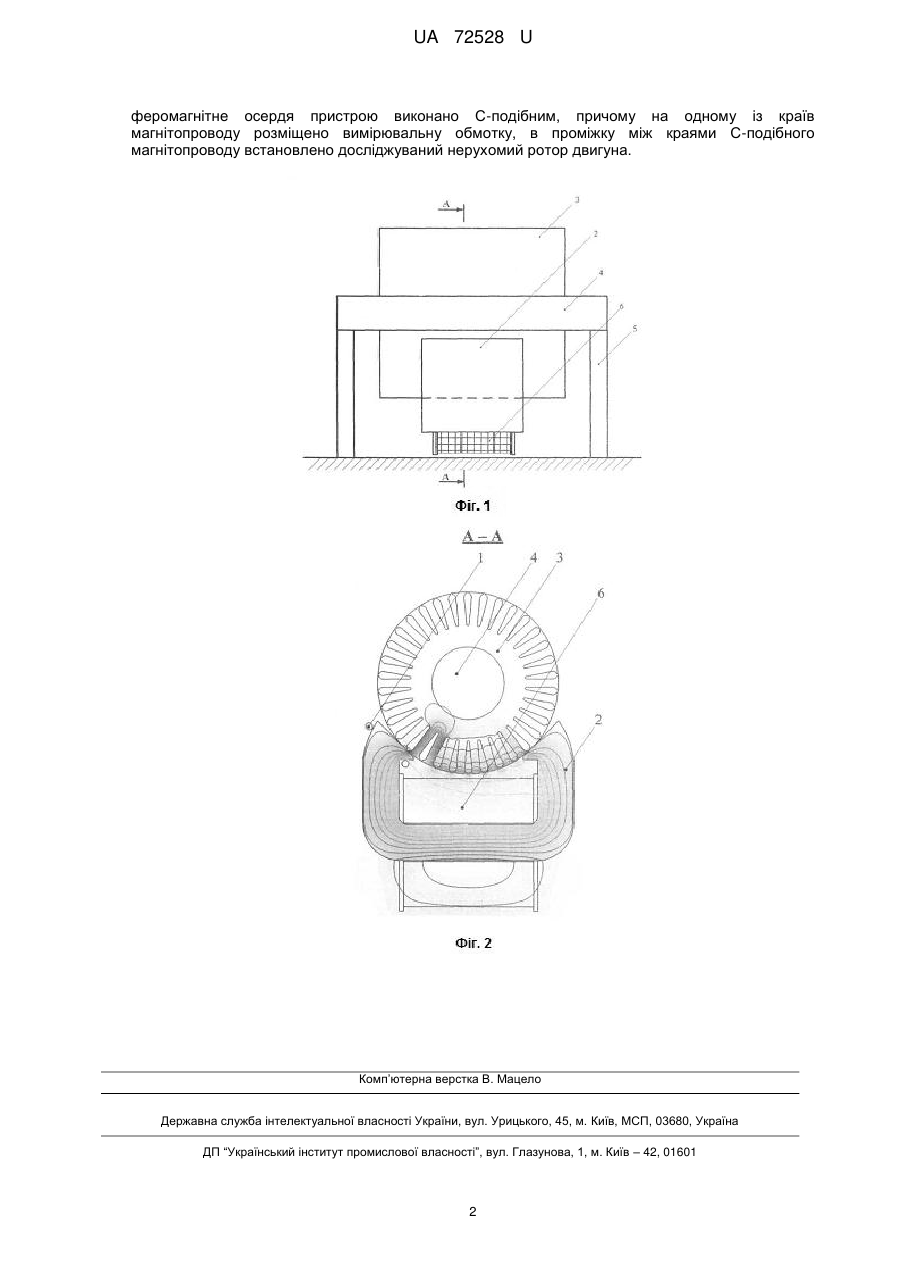

Реферат: UA 72528 U UA 72528 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі електромеханіки, а саме до способів контролю короткозамкненої обмотки роторів асинхронних двигунів, і може бути використана для контролю і діагностування цих роторів в процесі виготовлення, експлуатації та ремонту електродвигунів. Відомий спосіб діагностування короткозамкнених кліток електричних машин [Никиян Н.Г., Саликов М.П. Способ и установка для диагностики короткозамкнутых клеток электрических машин // Электрические станции.-1999. - № 3. - С. 60-62], відповідно до якого, до стрижня, що випробовується, підводять підковоподібний електромагніт змінного струму, який має обмотку, що намагнічує, й вимірювальну обмотку. Виміри проводяться для всіх стрижнів у декількох фіксованих точках по довжині ротора. Спосіб базується на зміні величини магніторушійної сили обмотки, що намагнічує, при незмінній напрузі живлення. Якщо стрижень справний і має надійний контакт із кільцями, то магніторушійна сила обмотки, що намагнічує, буде максимальною. Якщо стрижень несправний, не ізольований від стінок паза, то величина магніторушійної сили обмотки, що намагнічує, буде мати проміжне значення. Аналогом пропонованого пристрою є пристрій контролю якості короткозамкненої обмотки ротора [Авторське свідоцтво СРСР № 1182442 Спосіб контролю якості короткозамкненої обмотки ротора та пристрій для його здійснення МПК G01R31/02, 1985], при якому ротор обертають, збуджують в ньому змінні магнітні потоки, виділяють вторинні магнітні потоки, викликані струмами, що наведені в обмотці ротора збуджуючими змінними магнітними потоками, вимірюють ЕРС, індуковану вторинними магнітними потоками, по величині яких судять про якість короткозамкненої обмотки ротора. Недоліком являється наявність привідного двигуна, що ускладнює конструкцію, та низька універсальність пристрою. Найближчим аналогом пропонованого пристрою контролю може слугувати пристрій описаний в [Гольдин Л.С, Панченко Ю.Н., Дефектоскопия короткозамкнутых роторных клеток асинхронных электродвигателей методом возбуждения ЭДС. Электротехническая промышленность № 1 (92), 1977 - С 3-4]. Він складається з індуктора, обмотка якого живиться через регулятор напруги від джерела змінної стабілізованої напруги 220 В та електричного датчика. Обмотки індуктора та датчик Холла розміщені біля поверхні досліджуваного ротора в зоні контрольованого стержня і зміщені по осі один відносно другого. Інформативний сигнал з обмотки датчика Холла після випрямлення подається на реєструючий пристрій. Недоліком аналога є вплив висоти замикаючих мостиків над стержнями на якість контролю при перевірці короткозамкнених роторів з закритими пазами. В основу корисної моделі поставлено задачу створення пристрою контролю якості короткозамкненої клітки ротора, що дозволить підвищити універсальність пристрою та його чутливість, використання пристрою можливо як для обмоток з відкритими так і з закритими пазами. Поставлена задача вирішується тим, що в пристрої для діагностики дефектів литої короткозамкненої обмотки ротора асинхронного двигуна, який містить індуктор з обмоткою збудження, яка підключена до мережі змінного струму, вузол для кріплення ротора, вимірювальну обмотку, згідно з корисною моделлю, феромагнітне осердя пристрою виконано Сподібним, причому на одному із країв магнітопроводу розміщено вимірювальну обмотку, в проміжку між краями С-подібного магнітопроводу встановлено досліджуваний нерухомий ротор двигуна. На фіг. 1 зображено загальний вигляд пристрою для контролю роторів. На фіг. 1 позначено: 2 - магнітопровід індуктора; 3 - досліджуваний ротор; 4 - вал досліджуваного ротора; 5 - вузол для кріплення ротора; 6 - обмотка збудження. На фіг. 2 зображено ескіз пристрою, взаємне розташування ротора, індуктора та обмоткидатчика, а також показані магнітні силові лінії поля індуктора при наявності пошкодженого стрижня. Пристрій працює наступним чином. Досліджуваний ротор (3) закріпляється в пристрої вузлом для кріплення (5) за вал (4). Обмотка збудження (6) підключається до мережі змінного струму, створюється пульсуючий магнітний потік, який концентрується С-подібним магнітопроводом (2) та наводить ЕРС в контрольованих стрижнях ротора (3). При наявності пошкодженого стрижня, спостерігається максимальне відхилення індукованої ЕРС в вимірювальній обмотці (1). 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Пристрій для діагностики дефектів литої короткозамкненої обмотки ротора асинхронного двигуна, який містить індуктор з обмоткою збудження, яка підключена до мережі змінного струму, вузол для кріплення ротора, вимірювальну обмотку, який відрізняється тим, що 1 UA 72528 U феромагнітне осердя пристрою виконано С-подібним, причому на одному із країв магнітопроводу розміщено вимірювальну обмотку, в проміжку між краями С-подібного магнітопроводу встановлено досліджуваний нерухомий ротор двигуна. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
