Спосіб оцінки післяремонтного технічного стану високовольтного вимикача по моделі об’єкта в умовах нечіткої інформації

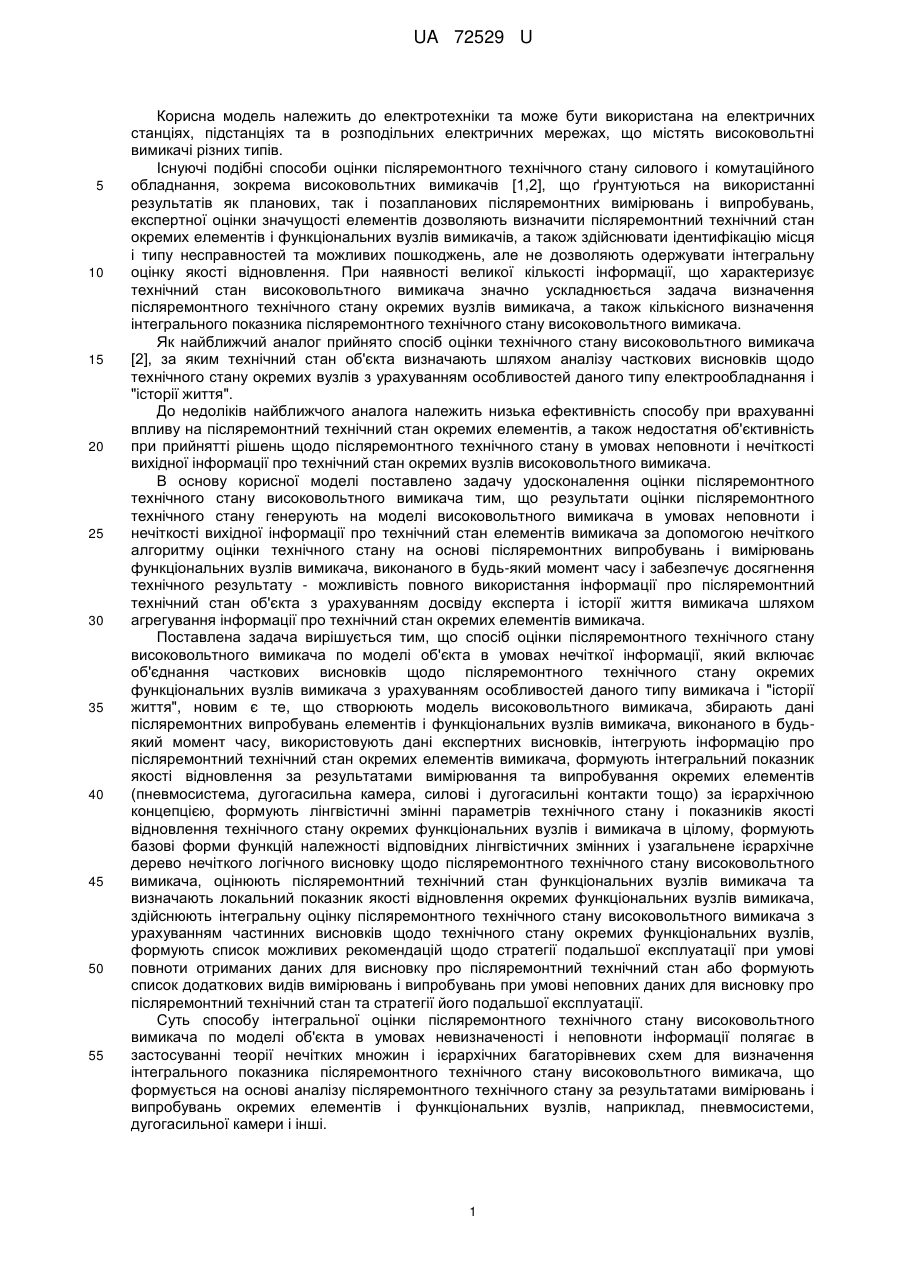

Реферат: UA 72529 U UA 72529 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до електротехніки та може бути використана на електричних станціях, підстанціях та в розподільних електричних мережах, що містять високовольтні вимикачі різних типів. Існуючі подібні способи оцінки післяремонтного технічного стану силового і комутаційного обладнання, зокрема високовольтних вимикачів [1,2], що ґрунтуються на використанні результатів як планових, так і позапланових післяремонтних вимірювань і випробувань, експертної оцінки значущості елементів дозволяють визначити післяремонтний технічний стан окремих елементів і функціональних вузлів вимикачів, а також здійснювати ідентифікацію місця і типу несправностей та можливих пошкоджень, але не дозволяють одержувати інтегральну оцінку якості відновлення. При наявності великої кількості інформації, що характеризує технічний стан високовольтного вимикача значно ускладнюється задача визначення післяремонтного технічного стану окремих вузлів вимикача, а також кількісного визначення інтегрального показника післяремонтного технічного стану високовольтного вимикача. Як найближчий аналог прийнято спосіб оцінки технічного стану високовольтного вимикача [2], за яким технічний стан об'єкта визначають шляхом аналізу часткових висновків щодо технічного стану окремих вузлів з урахуванням особливостей даного типу електрообладнання і "історії життя". До недоліків найближчого аналога належить низька ефективність способу при врахуванні впливу на післяремонтний технічний стан окремих елементів, а також недостатня об'єктивність при прийнятті рішень щодо післяремонтного технічного стану в умовах неповноти і нечіткості вихідної інформації про технічний стан окремих вузлів високовольтного вимикача. В основу корисної моделі поставлено задачу удосконалення оцінки післяремонтного технічного стану високовольтного вимикача тим, що результати оцінки післяремонтного технічного стану генерують на моделі високовольтного вимикача в умовах неповноти і нечіткості вихідної інформації про технічний стан елементів вимикача за допомогою нечіткого алгоритму оцінки технічного стану на основі післяремонтних випробувань і вимірювань функціональних вузлів вимикача, виконаного в будь-який момент часу і забезпечує досягнення технічного результату - можливість повного використання інформації про післяремонтний технічний стан об'єкта з урахуванням досвіду експерта і історії життя вимикача шляхом агрегування інформації про технічний стан окремих елементів вимикача. Поставлена задача вирішується тим, що спосіб оцінки післяремонтного технічного стану високовольтного вимикача по моделі об'єкта в умовах нечіткої інформації, який включає об'єднання часткових висновків щодо післяремонтного технічного стану окремих функціональних вузлів вимикача з урахуванням особливостей даного типу вимикача і "історії життя", новим є те, що створюють модель високовольтного вимикача, збирають дані післяремонтних випробувань елементів і функціональних вузлів вимикача, виконаного в будьякий момент часу, використовують дані експертних висновків, інтегрують інформацію про післяремонтний технічний стан окремих елементів вимикача, формують інтегральний показник якості відновлення за результатами вимірювання та випробування окремих елементів (пневмосистема, дугогасильна камера, силові і дугогасильні контакти тощо) за ієрархічною концепцією, формують лінгвістичні змінні параметрів технічного стану і показників якості відновлення технічного стану окремих функціональних вузлів і вимикача в цілому, формують базові форми функцій належності відповідних лінгвістичних змінних і узагальнене ієрархічне дерево нечіткого логічного висновку щодо післяремонтного технічного стану високовольтного вимикача, оцінюють післяремонтний технічний стан функціональних вузлів вимикача та визначають локальний показник якості відновлення окремих функціональних вузлів вимикача, здійснюють інтегральну оцінку післяремонтного технічного стану високовольтного вимикача з урахуванням частинних висновків щодо технічного стану окремих функціональних вузлів, формують список можливих рекомендацій щодо стратегії подальшої експлуатації при умові повноти отриманих даних для висновку про післяремонтний технічний стан або формують список додаткових видів вимірювань і випробувань при умові неповних даних для висновку про післяремонтний технічний стан та стратегії його подальшої експлуатації. Суть способу інтегральної оцінки післяремонтного технічного стану високовольтного вимикача по моделі об'єкта в умовах невизначеності і неповноти інформації полягає в застосуванні теорії нечітких множин і ієрархічних багаторівневих схем для визначення інтегрального показника післяремонтного технічного стану високовольтного вимикача, що формується на основі аналізу післяремонтного технічного стану за результатами вимірювань і випробувань окремих елементів і функціональних вузлів, наприклад, пневмосистеми, дугогасильної камери і інші. 1 UA 72529 U 5 10 15 Для цього на моделі високовольтного вимикача формують лінгвістичні змінні параметрів технічного стану і показника якості відновлення окремих функціональних вузлів і вимикача в цілому. При цьому також формуються базові форми функцій належності відповідних лінгвістичних змінних і узагальнене ієрархічне дерево нечіткого логічного висновку щодо післяремонтного технічного стану високовольтного вимикача. За результатами кожного виду післяремонтних випробувань або вимірювань вимикача з використанням визначеного набору ознак по нечіткій моделі високовольтного вимикача оцінюється післяремонтний технічний стан його функціонального вузла і визначається локальний показник якості відновлення. Інтегральна оцінка післяремонтного технічного стану високовольтного вимикача здійснюється шляхом агрегування часткових показників післяремонтного технічного стану окремих вузлів що визначаються на основі результатів окремих видів вимірювань і випробувань вимикача. Джерела інформації: 1. Сви П.М. Методы и средства диагностики оборудования высокого напряжения. - М.: Энергоатомиздат, 1992. 2. Грабко В.В., Мокін Б.І. Моделі та системи технічної діагностики високовольтних вимикачів. - Вінниця: УНІВЕРСУМ - Вінниця, 1999. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 30 Спосіб оцінки післяремонтного технічного стану високовольтного вимикача по моделі об'єкта в умовах нечіткої інформації, який включає об'єднання частинних висновків щодо якості відновлення окремих елементів і функціональних вузлів за результатами післяремонтних вимірювань і випробувань (пневмосистема, дугогасильна камера, силові і дугогасильні контакти тощо) з урахуванням особливостей даного типу вимикача та "історії життя", який відрізняється тим, що формують інтегральний показник якості відновлення з урахуванням експертних висновків щодо значущості елемента і функціонального вузла, за ієрархічною концепцією формують лінгвістичні змінні параметрів післяремонтного технічного стану і змінну показників якості ремонту окремих функціональних вузлів і вимикача в цілому, формують базові форми функцій належності відповідних лінгвістичних змінних і узагальнене ієрархічне дерево нечіткого логічного висновку щодо післяремонтного технічного стану високовольтного вимикача, та здійснюють інтегральну оцінку післяремонтного технічного стану високовольтного вимикача з урахуванням частинних висновків щодо післяремонтного технічного стану окремих функціональних вузлів. 35 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
