Ґрунтообробний коток

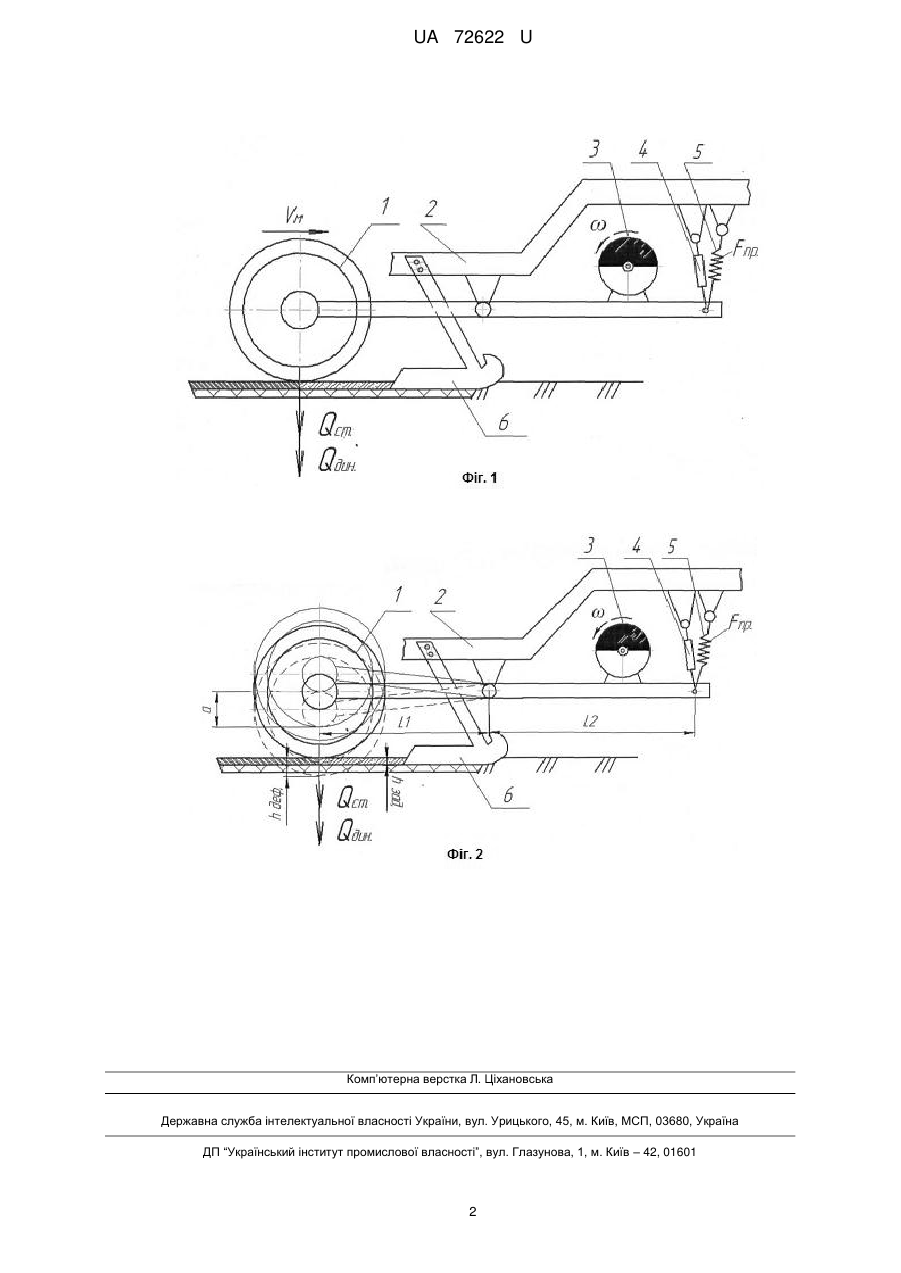

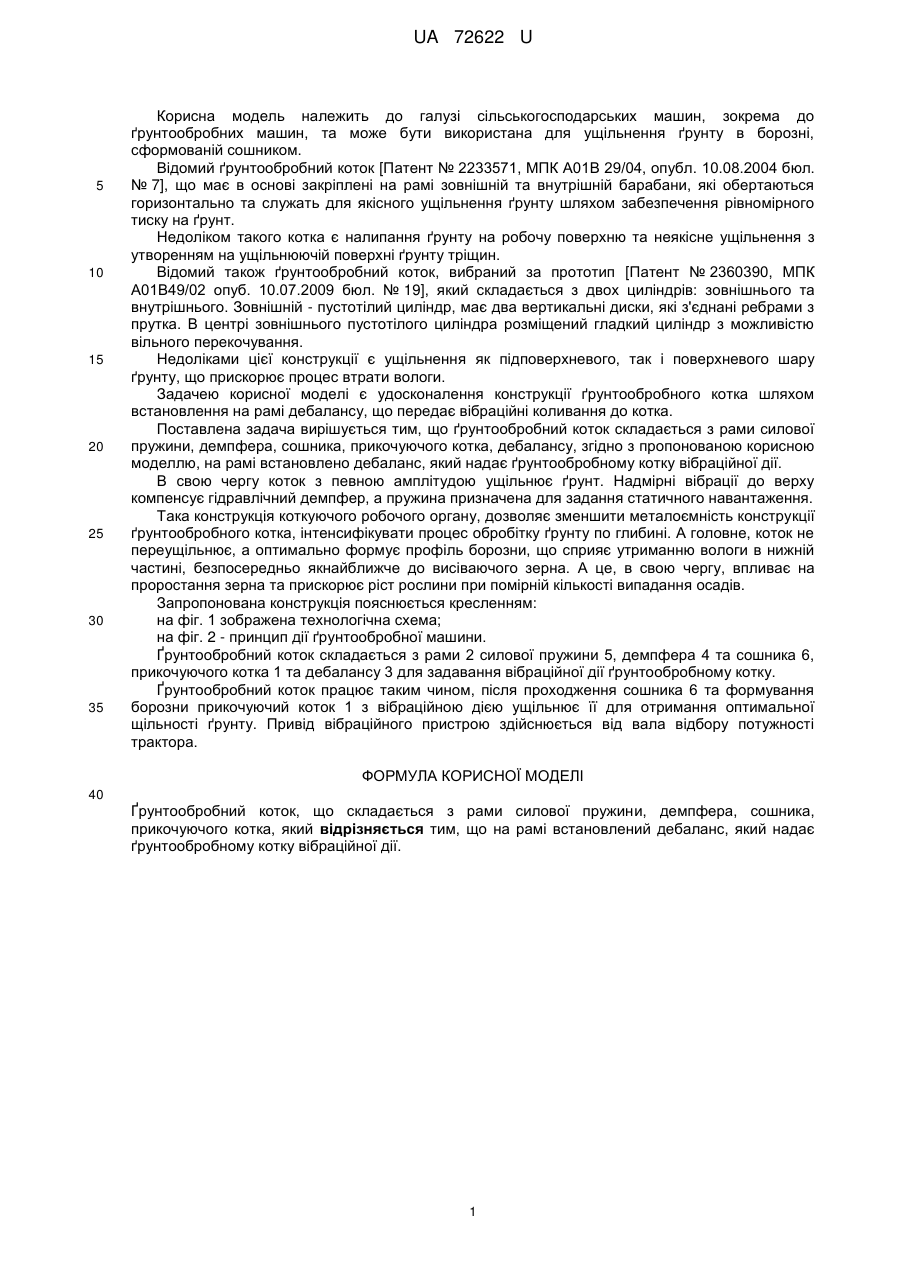

Реферат: Ґрунтообробний коток складається з рами силової пружини, демпфера, сошника, прикочуючого котка, дебаланса. На рамі встановлений дебаланс, який надає ґрунтообробному котку вібраційної дії. UA 72622 U (54) ҐРУНТООБРОБНИЙ КОТОК UA 72622 U UA 72622 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарських машин, зокрема до ґрунтообробних машин, та може бути використана для ущільнення ґрунту в борозні, сформованій сошником. Відомий ґрунтообробний коток [Патент № 2233571, МПК А01В 29/04, опубл. 10.08.2004 бюл. № 7], що має в основі закріплені на рамі зовнішній та внутрішній барабани, які обертаються горизонтально та служать для якісного ущільнення ґрунту шляхом забезпечення рівномірного тиску на ґрунт. Недоліком такого котка є налипання ґрунту на робочу поверхню та неякісне ущільнення з утворенням на ущільнюючій поверхні ґрунту тріщин. Відомий також ґрунтообробний коток, вибраний за прототип [Патент № 2360390, МПК А01В49/02 опуб. 10.07.2009 бюл. № 19], який складається з двох циліндрів: зовнішнього та внутрішнього. Зовнішній - пустотілий циліндр, має два вертикальні диски, які з'єднані ребрами з прутка. В центрі зовнішнього пустотілого циліндра розміщений гладкий циліндр з можливістю вільного перекочування. Недоліками цієї конструкції є ущільнення як підповерхневого, так і поверхневого шару ґрунту, що прискорює процес втрати вологи. Задачею корисної моделі є удосконалення конструкції ґрунтообробного котка шляхом встановлення на рамі дебалансу, що передає вібраційні коливання до котка. Поставлена задача вирішується тим, що ґрунтообробний коток складається з рами силової пружини, демпфера, сошника, прикочуючого котка, дебалансу, згідно з пропонованою корисною моделлю, на рамі встановлено дебаланс, який надає ґрунтообробному котку вібраційної дії. В свою чергу коток з певною амплітудою ущільнює ґрунт. Надмірні вібрації до верху компенсує гідравлічний демпфер, а пружина призначена для задання статичного навантаження. Така конструкція коткуючого робочого органу, дозволяє зменшити металоємність конструкції ґрунтообробного котка, інтенсифікувати процес обробітку ґрунту по глибині. А головне, коток не переущільнює, а оптимально формує профіль борозни, що сприяє утриманню вологи в нижній частині, безпосередньо якнайближче до висіваючого зерна. А це, в свою чергу, впливає на проростання зерна та прискорює ріст рослини при помірній кількості випадання осадів. Запропонована конструкція пояснюється кресленням: на фіг. 1 зображена технологічна схема; на фіг. 2 - принцип дії ґрунтообробної машини. Ґрунтообробний коток складається з рами 2 силової пружини 5, демпфера 4 та сошника 6, прикочуючого котка 1 та дебалансу 3 для задавання вібраційної дії ґрунтообробному котку. Ґрунтообробний коток працює таким чином, після проходження сошника 6 та формування борозни прикочуючий коток 1 з вібраційною дією ущільнює її для отримання оптимальної щільності ґрунту. Привід вібраційного пристрою здійснюється від вала відбору потужності трактора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Ґрунтообробний коток, що складається з рами силової пружини, демпфера, сошника, прикочуючого котка, який відрізняється тим, що на рамі встановлений дебаланс, який надає ґрунтообробному котку вібраційної дії. 1 UA 72622 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
