Прикочуючий віброкоток осциляторної дії

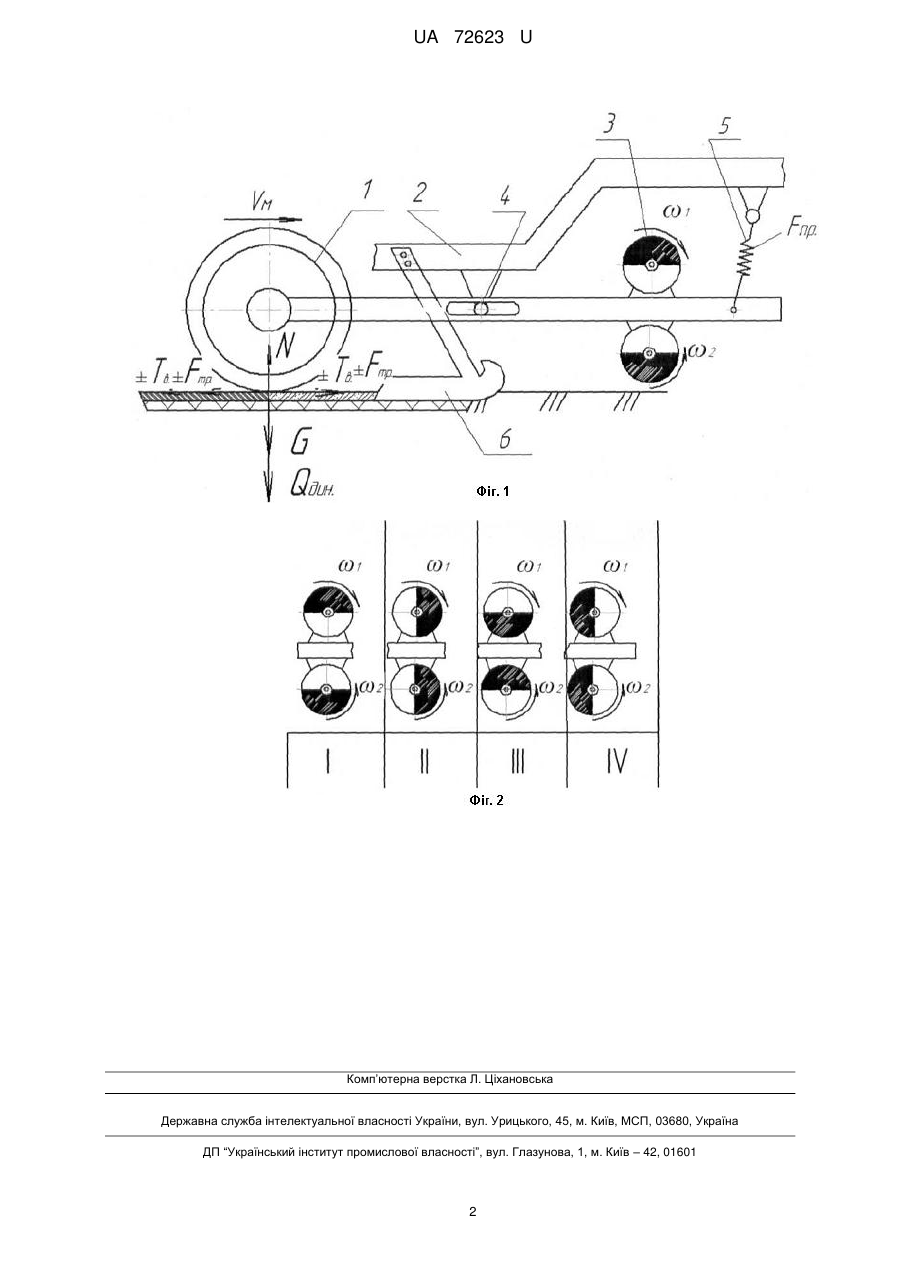

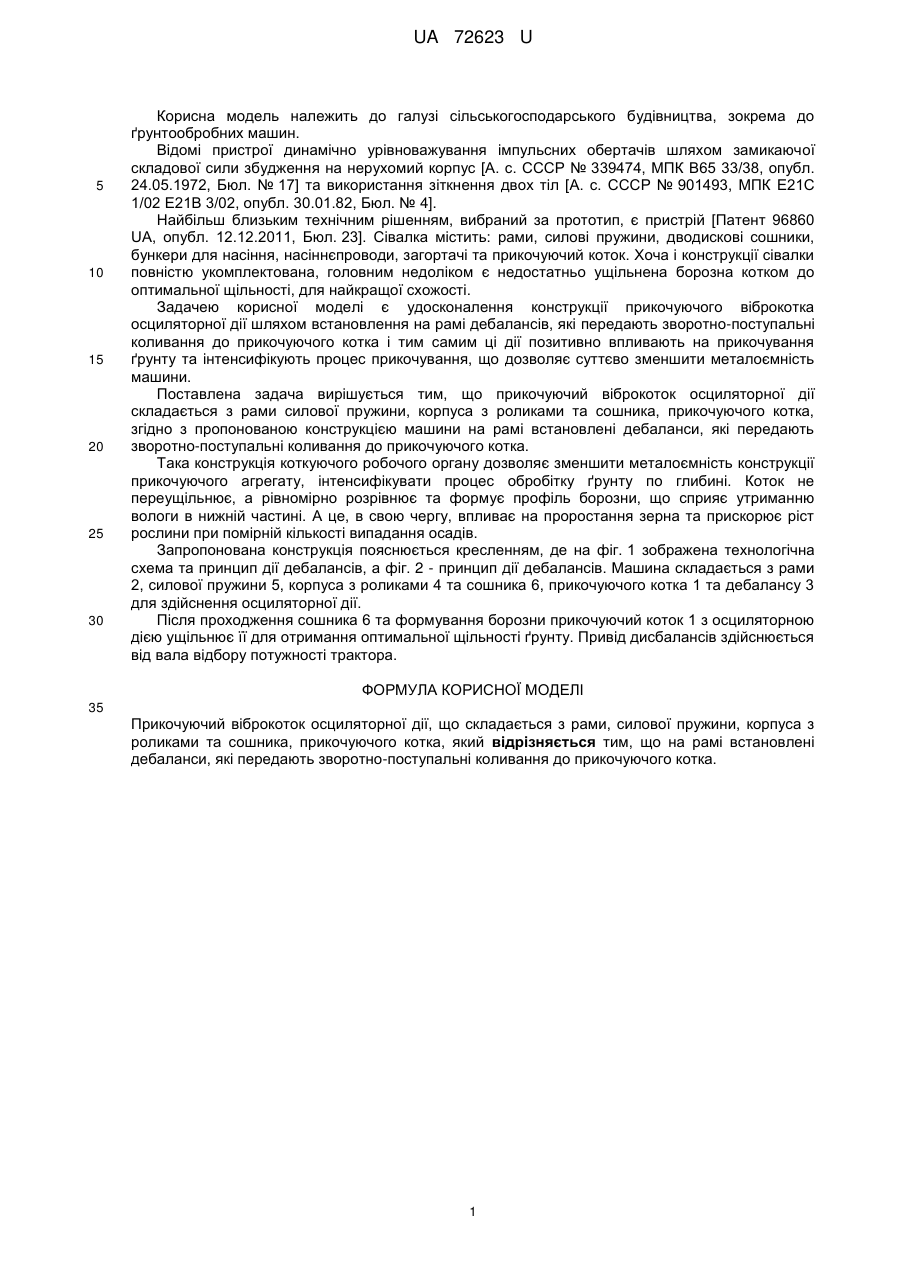

Реферат: Прикочуючий віброкоток осциляторної дії складається з рами, силової пружини, корпуса з роликами та сошника, прикочуючого котка. На рамі встановлені дебаланси, які передають зворотно-поступальні коливання до прикочуючого котка. UA 72623 U (54) ПРИКОЧУЮЧИЙ ВІБРОКОТОК ОСЦИЛЯТОРНОЇ ДІЇ UA 72623 U UA 72623 U 5 10 15 20 25 30 Корисна модель належить до галузі сільськогосподарського будівництва, зокрема до ґрунтообробних машин. Відомі пристрої динамічно урівноважування імпульсних обертачів шляхом замикаючої складової сили збудження на нерухомий корпус [А. с. СССР № 339474, МПК В65 33/38, опубл. 24.05.1972, Бюл. № 17] та використання зіткнення двох тіл [А. с. СССР № 901493, МПК Е21С 1/02 Е21В 3/02, опубл. 30.01.82, Бюл. № 4]. Найбільш близьким технічним рішенням, вибраний за прототип, є пристрій [Патент 96860 UA, опубл. 12.12.2011, Бюл. 23]. Сівалка містить: рами, силові пружини, дводискові сошники, бункери для насіння, насіннєпроводи, загортачі та прикочуючий коток. Хоча і конструкції сівалки повністю укомплектована, головним недоліком є недостатньо ущільнена борозна котком до оптимальної щільності, для найкращої схожості. Задачею корисної моделі є удосконалення конструкції прикочуючого віброкотка осциляторної дії шляхом встановлення на рамі дебалансів, які передають зворотно-поступальні коливання до прикочуючого котка і тим самим ці дії позитивно впливають на прикочування ґрунту та інтенсифікують процес прикочування, що дозволяє суттєво зменшити металоємність машини. Поставлена задача вирішується тим, що прикочуючий віброкоток осциляторної дії складається з рами силової пружини, корпуса з роликами та сошника, прикочуючого котка, згідно з пропонованою конструкцією машини на рамі встановлені дебаланси, які передають зворотно-поступальні коливання до прикочуючого котка. Така конструкція коткуючого робочого органу дозволяє зменшити металоємність конструкції прикочуючого агрегату, інтенсифікувати процес обробітку ґрунту по глибині. Коток не переущільнює, а рівномірно розрівнює та формує профіль борозни, що сприяє утриманню вологи в нижній частині. А це, в свою чергу, впливає на проростання зерна та прискорює ріст рослини при помірній кількості випадання осадів. Запропонована конструкція пояснюється кресленням, де на фіг. 1 зображена технологічна схема та принцип дії дебалансів, а фіг. 2 - принцип дії дебалансів. Машина складається з рами 2, силової пружини 5, корпуса з роликами 4 та сошника 6, прикочуючого котка 1 та дебалансу 3 для здійснення осциляторної дії. Після проходження сошника 6 та формування борозни прикочуючий коток 1 з осциляторною дією ущільнює її для отримання оптимальної щільності ґрунту. Привід дисбалансів здійснюється від вала відбору потужності трактора. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Прикочуючий віброкоток осциляторної дії, що складається з рами, силової пружини, корпуса з роликами та сошника, прикочуючого котка, який відрізняється тим, що на рамі встановлені дебаланси, які передають зворотно-поступальні коливання до прикочуючого котка. 1 UA 72623 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
