Пристрій для з’єднання коліс тракторів

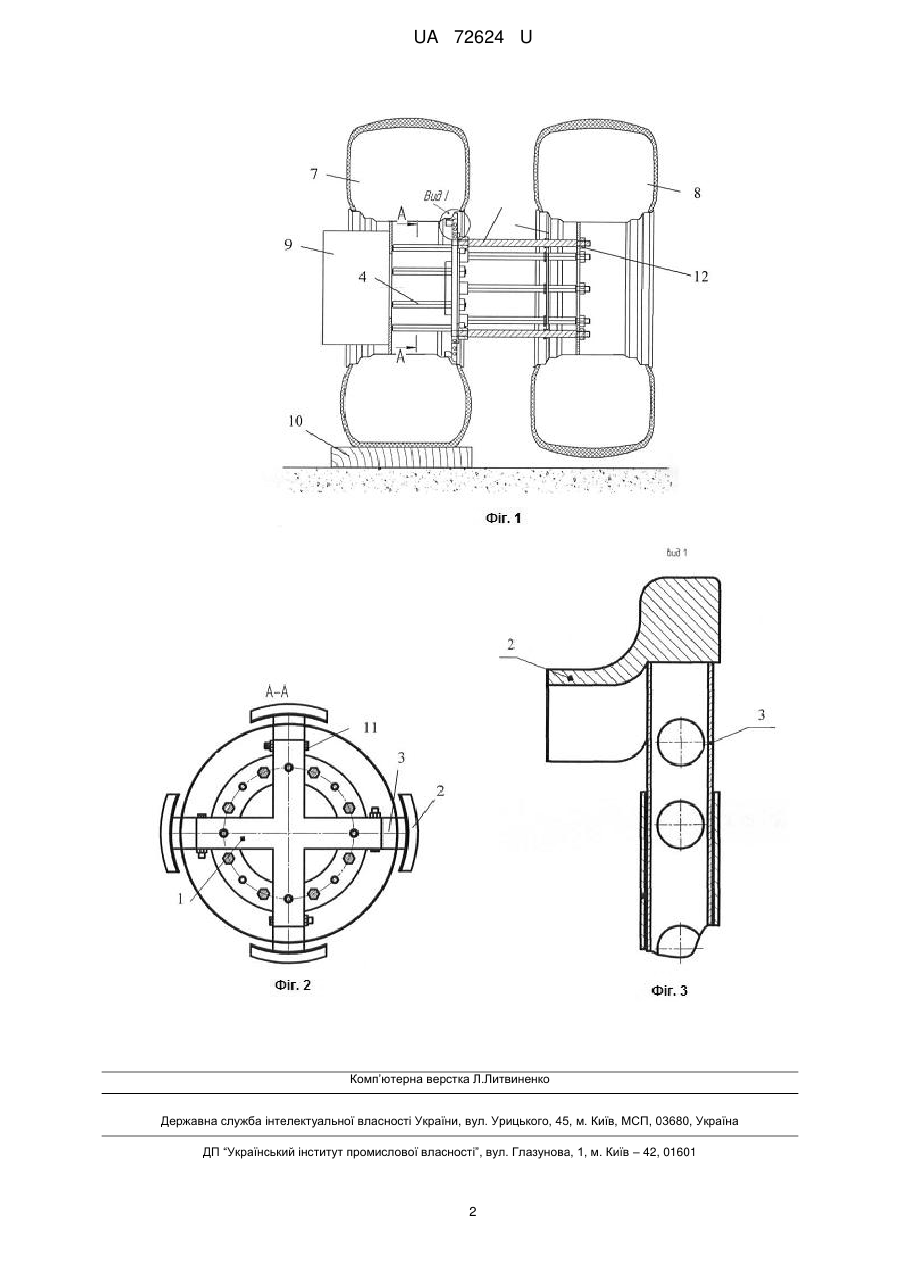

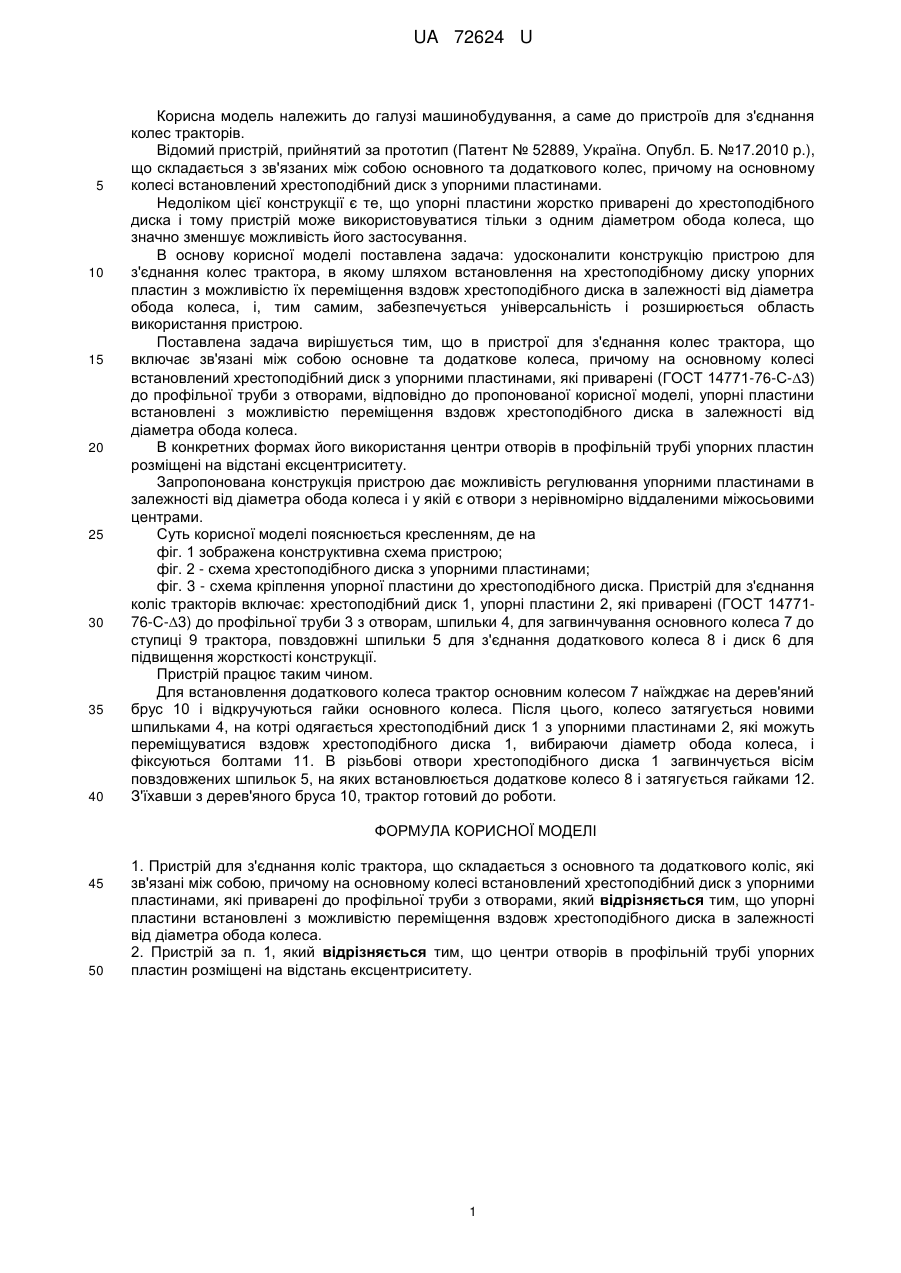

Реферат: Пристрій для з'єднання колес трактора складається з основного та додаткового коліс, які зв'язані між собою, причому на основному колесі встановлений хрестоподібний диск з упорними пластинами, які приварені до профільної труби з отворами. Упорні пластини встановлені з можливістю переміщення вздовж хрестоподібного диска в залежності від діаметра обода колеса. UA 72624 U (54) ПРИСТРІЙ ДЛЯ З'ЄДНАННЯ КОЛІС ТРАКТОРІВ UA 72624 U UA 72624 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування, а саме до пристроїв для з'єднання колес тракторів. Відомий пристрій, прийнятий за прототип (Патент № 52889, Україна. Опубл. Б. №17.2010 p.), що складається з зв'язаних між собою основного та додаткового колес, причому на основному колесі встановлений хрестоподібний диск з упорними пластинами. Недоліком цієї конструкції є те, що упорні пластини жорстко приварені до хрестоподібного диска і тому пристрій може використовуватися тільки з одним діаметром обода колеса, що значно зменшує можливість його застосування. В основу корисної моделі поставлена задача: удосконалити конструкцію пристрою для з'єднання колес трактора, в якому шляхом встановлення на хрестоподібному диску упорних пластин з можливістю їх переміщення вздовж хрестоподібного диска в залежності від діаметра обода колеса, і, тим самим, забезпечується універсальність і розширюється область використання пристрою. Поставлена задача вирішується тим, що в пристрої для з'єднання колес трактора, що включає зв'язані між собою основне та додаткове колеса, причому на основному колесі встановлений хрестоподібний диск з упорними пластинами, які приварені (ГОСТ 14771-76-С-3) до профільної труби з отворами, відповідно до пропонованої корисної моделі, упорні пластини встановлені з можливістю переміщення вздовж хрестоподібного диска в залежності від діаметра обода колеса. В конкретних формах його використання центри отворів в профільній трубі упорних пластин розміщені на відстані ексцентриситету. Запропонована конструкція пристрою дає можливість регулювання упорними пластинами в залежності від діаметра обода колеса і у якій є отвори з нерівномірно віддаленими міжосьовими центрами. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображена конструктивна схема пристрою; фіг. 2 - схема хрестоподібного диска з упорними пластинами; фіг. 3 - схема кріплення упорної пластини до хрестоподібного диска. Пристрій для з'єднання коліс тракторів включає: хрестоподібний диск 1, упорні пластини 2, які приварені (ГОСТ 1477176-С-3) до профільної труби 3 з отворам, шпильки 4, для загвинчування основного колеса 7 до ступиці 9 трактора, повздовжні шпильки 5 для з'єднання додаткового колеса 8 і диск 6 для підвищення жорсткості конструкції. Пристрій працює таким чином. Для встановлення додаткового колеса трактор основним колесом 7 наїжджає на дерев'яний брус 10 і відкручуються гайки основного колеса. Після цього, колесо затягується новими шпильками 4, на котрі одягається хрестоподібний диск 1 з упорними пластинами 2, які можуть переміщуватися вздовж хрестоподібного диска 1, вибираючи діаметр обода колеса, і фіксуються болтами 11. В різьбові отвори хрестоподібного диска 1 загвинчується вісім повздовжених шпильок 5, на яких встановлюється додаткове колесо 8 і затягується гайками 12. З'їхавши з дерев'яного бруса 10, трактор готовий до роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Пристрій для з'єднання коліс трактора, що складається з основного та додаткового коліс, які зв'язані між собою, причому на основному колесі встановлений хрестоподібний диск з упорними пластинами, які приварені до профільної труби з отворами, який відрізняється тим, що упорні пластини встановлені з можливістю переміщення вздовж хрестоподібного диска в залежності від діаметра обода колеса. 2. Пристрій за п. 1, який відрізняється тим, що центри отворів в профільній трубі упорних пластин розміщені на відстань ексцентриситету. 1 UA 72624 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
