Спосіб обробітку ґрунту

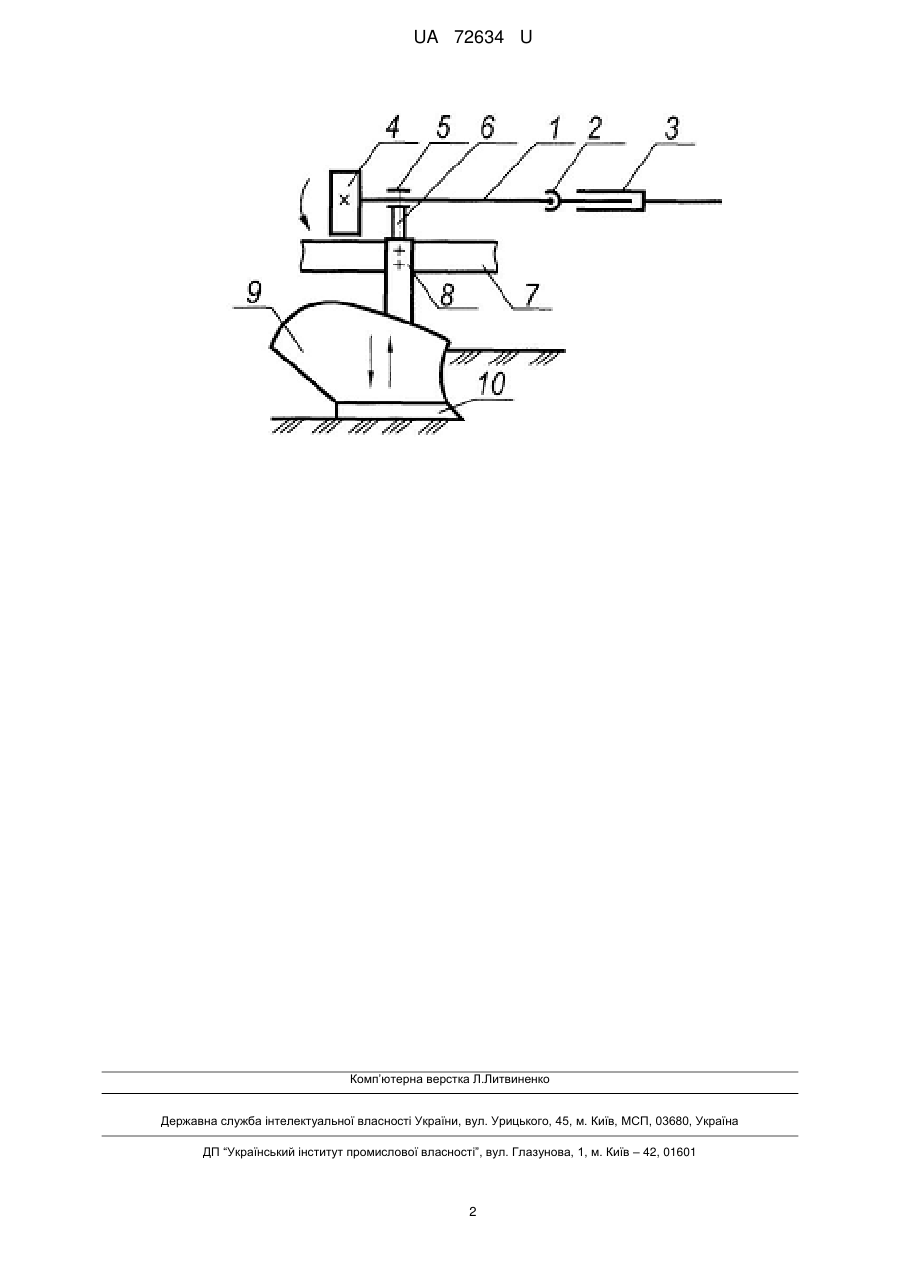

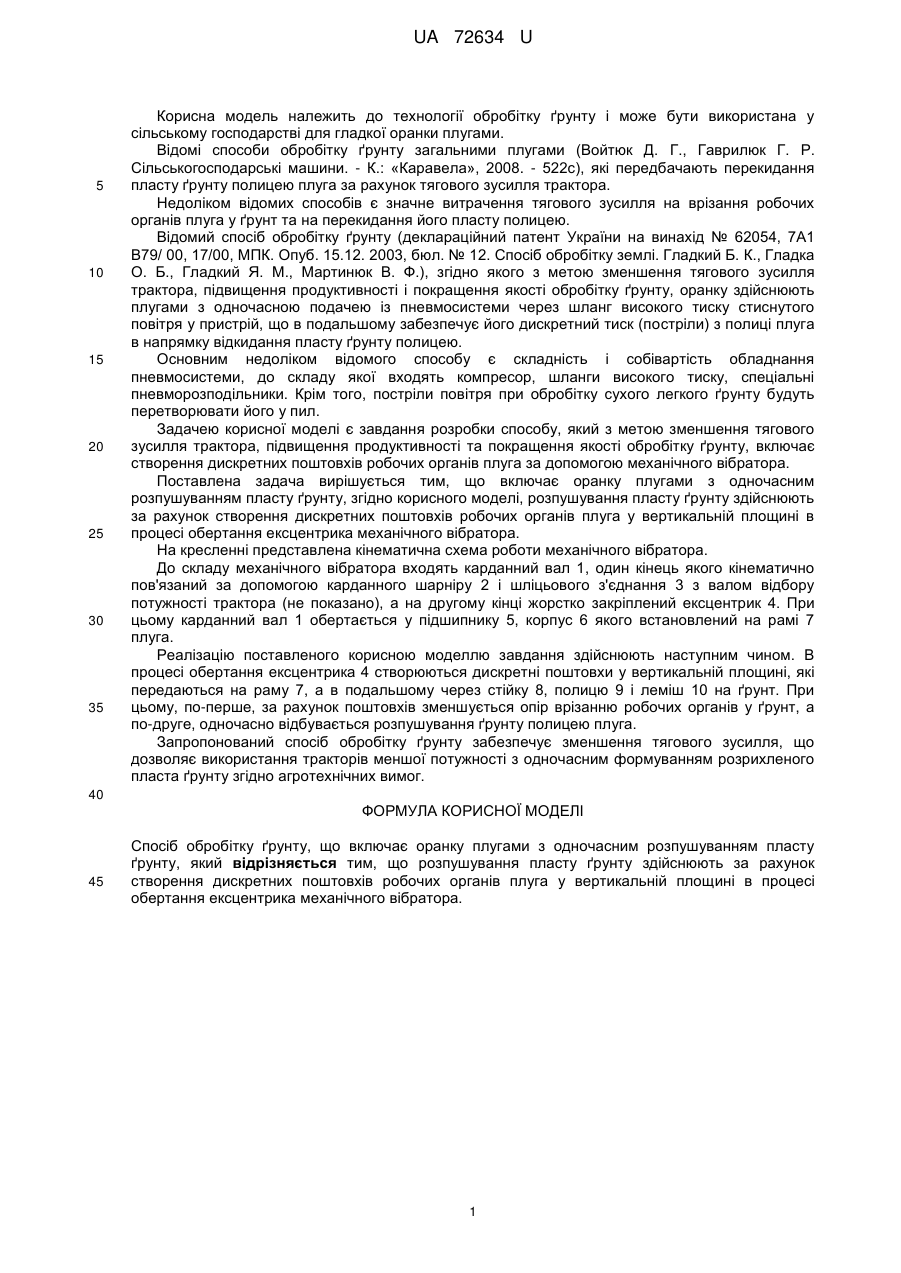

Реферат: UA 72634 U UA 72634 U 5 10 15 20 25 30 35 Корисна модель належить до технології обробітку ґрунту і може бути використана у сільському господарстві для гладкої оранки плугами. Відомі способи обробітку ґрунту загальними плугами (Войтюк Д. Г., Гаврилюк Г. Р. Сільськогосподарські машини. - К.: «Каравела», 2008. - 522с), які передбачають перекидання пласту ґрунту полицею плуга за рахунок тягового зусилля трактора. Недоліком відомих способів є значне витрачення тягового зусилля на врізання робочих органів плуга у ґрунт та на перекидання його пласту полицею. Відомий спосіб обробітку ґрунту (деклараційний патент України на винахід № 62054, 7А1 В79/ 00, 17/00, МПК. Опуб. 15.12. 2003, бюл. № 12. Спосіб обробітку землі. Гладкий Б. К., Гладка О. Б., Гладкий Я. М., Мартинюк В. Ф.), згідно якого з метою зменшення тягового зусилля трактора, підвищення продуктивності і покращення якості обробітку ґрунту, оранку здійснюють плугами з одночасною подачею із пневмосистеми через шланг високого тиску стиснутого повітря у пристрій, що в подальшому забезпечує його дискретний тиск (постріли) з полиці плуга в напрямку відкидання пласту ґрунту полицею. Основним недоліком відомого способу є складність і собівартість обладнання пневмосистеми, до складу якої входять компресор, шланги високого тиску, спеціальні пневморозподільники. Крім того, постріли повітря при обробітку сухого легкого ґрунту будуть перетворювати його у пил. Задачею корисної моделі є завдання розробки способу, який з метою зменшення тягового зусилля трактора, підвищення продуктивності та покращення якості обробітку ґрунту, включає створення дискретних поштовхів робочих органів плуга за допомогою механічного вібратора. Поставлена задача вирішується тим, що включає оранку плугами з одночасним розпушуванням пласту ґрунту, згідно корисного моделі, розпушування пласту ґрунту здійснюють за рахунок створення дискретних поштовхів робочих органів плуга у вертикальній площині в процесі обертання ексцентрика механічного вібратора. На кресленні представлена кінематична схема роботи механічного вібратора. До складу механічного вібратора входять карданний вал 1, один кінець якого кінематично пов'язаний за допомогою карданного шарніру 2 і шліцьового з'єднання 3 з валом відбору потужності трактора (не показано), а на другому кінці жорстко закріплений ексцентрик 4. При цьому карданний вал 1 обертається у підшипнику 5, корпус 6 якого встановлений на рамі 7 плуга. Реалізацію поставленого корисною моделлю завдання здійснюють наступним чином. В процесі обертання ексцентрика 4 створюються дискретні поштовхи у вертикальній площині, які передаються на раму 7, а в подальшому через стійку 8, полицю 9 і леміш 10 на ґрунт. При цьому, по-перше, за рахунок поштовхів зменшується опір врізанню робочих органів у ґрунт, а по-друге, одночасно відбувається розпушування ґрунту полицею плуга. Запропонований спосіб обробітку ґрунту забезпечує зменшення тягового зусилля, що дозволяє використання тракторів меншої потужності з одночасним формуванням розрихленого пласта ґрунту згідно агротехнічних вимог. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Спосіб обробітку ґрунту, що включає оранку плугами з одночасним розпушуванням пласту ґрунту, який відрізняється тим, що розпушування пласту ґрунту здійснюють за рахунок створення дискретних поштовхів робочих органів плуга у вертикальній площині в процесі обертання ексцентрика механічного вібратора. 1 UA 72634 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
