Коток для обробітку ґрунту

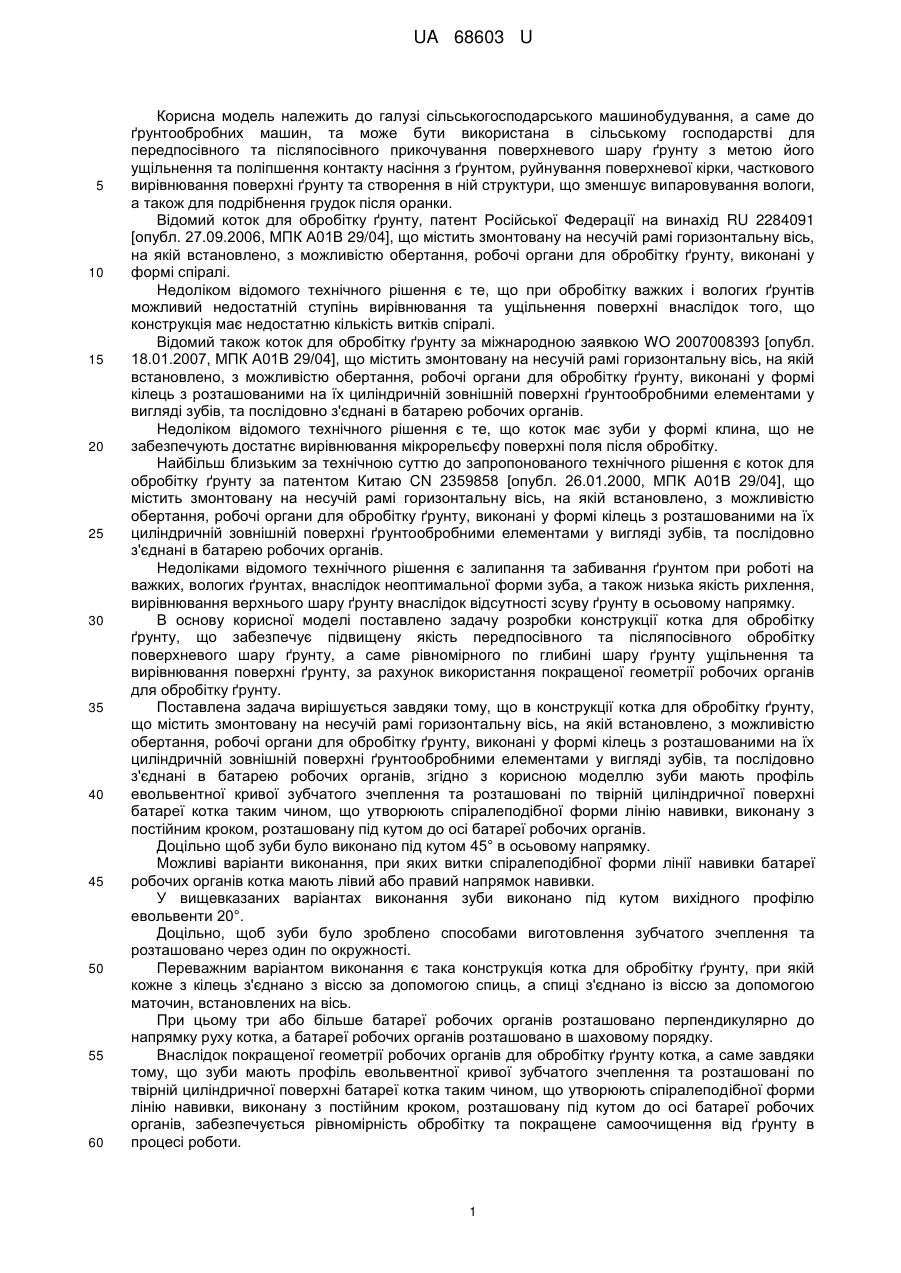

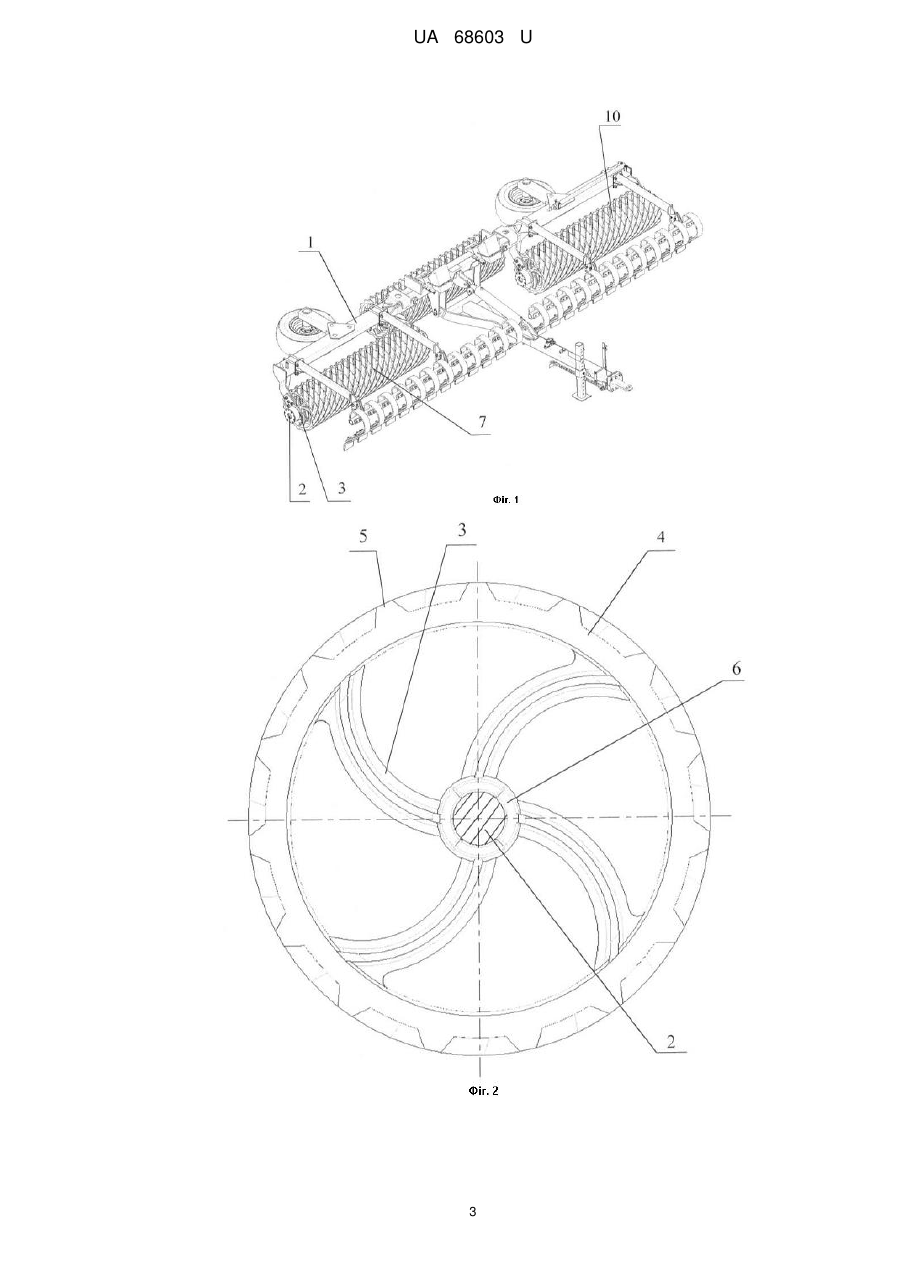

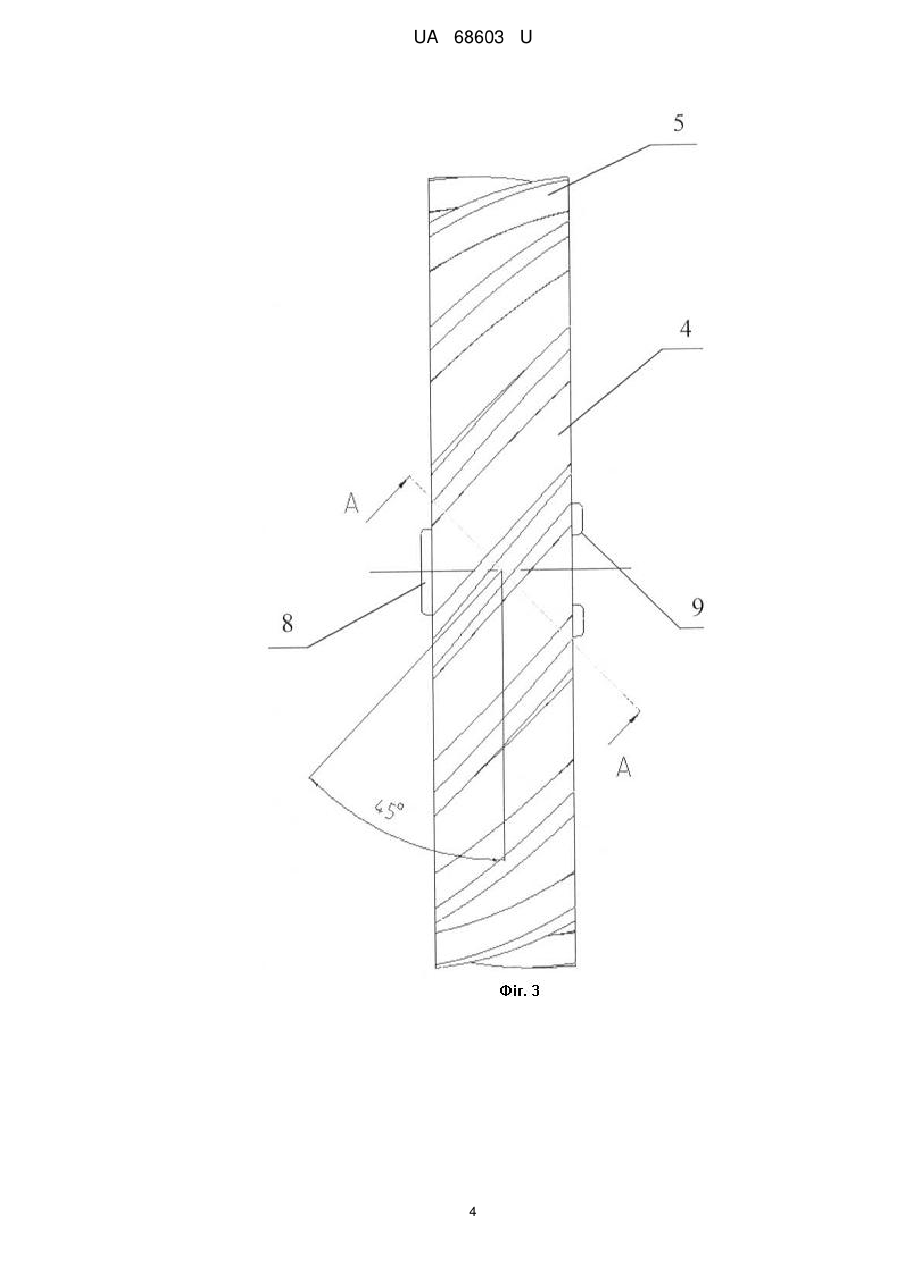

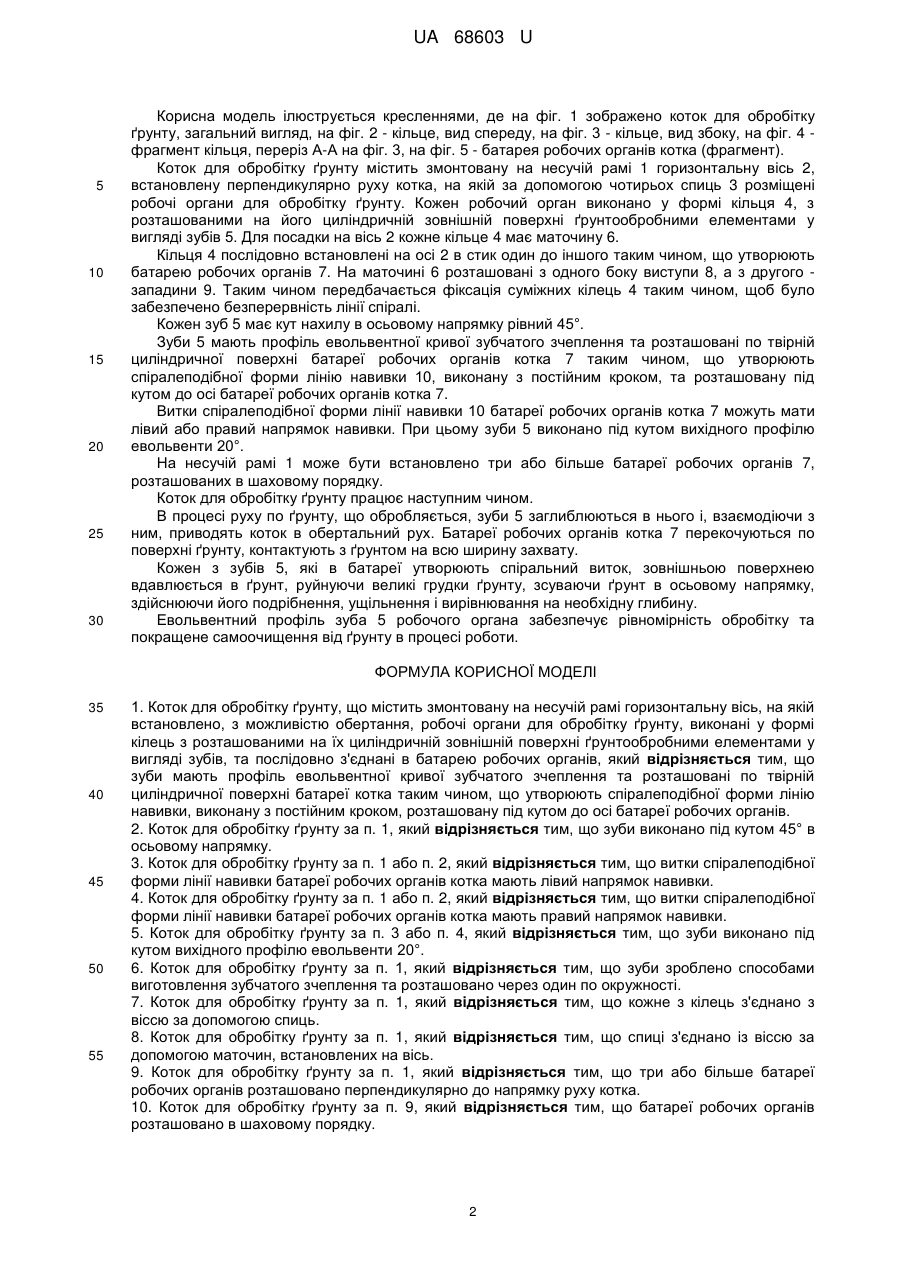

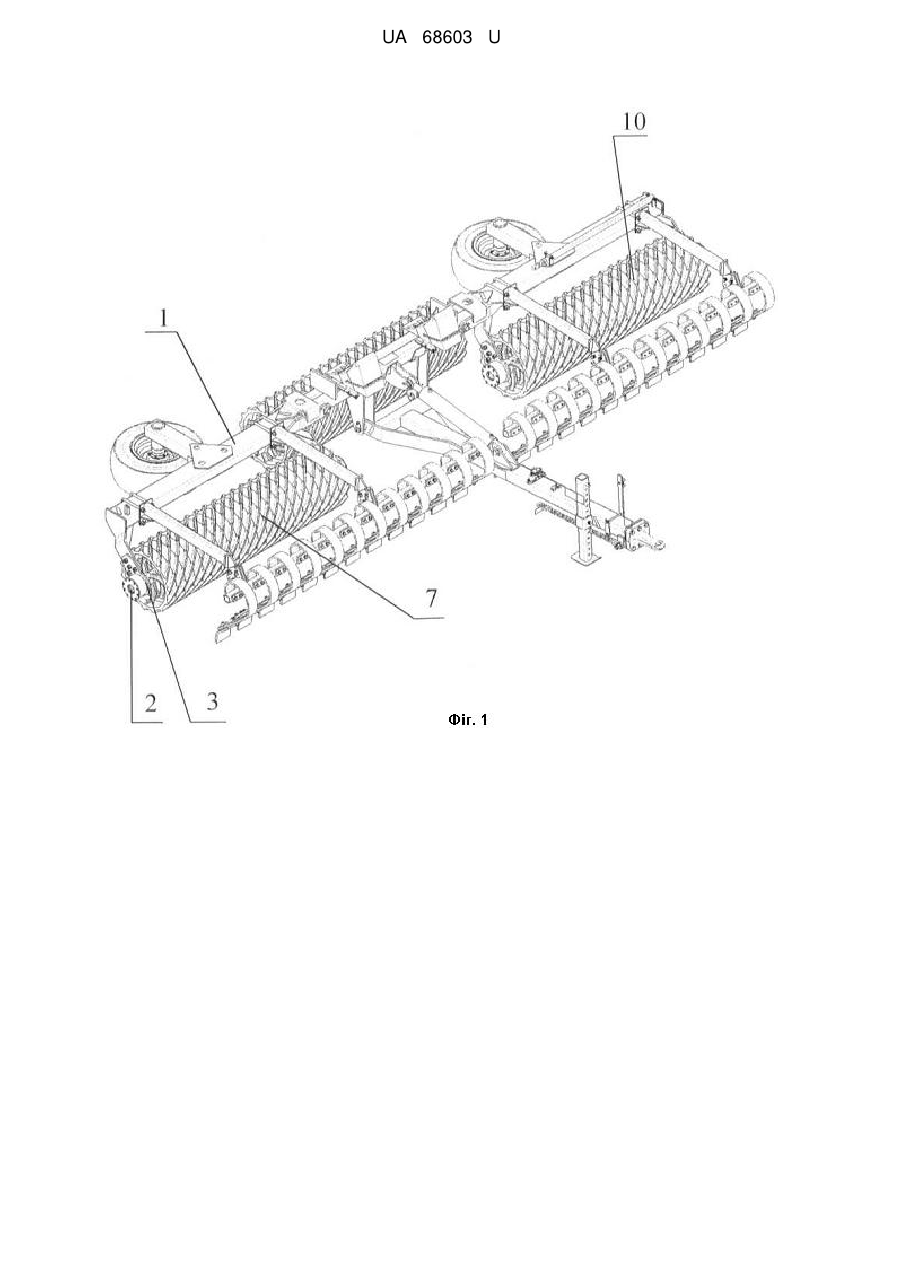

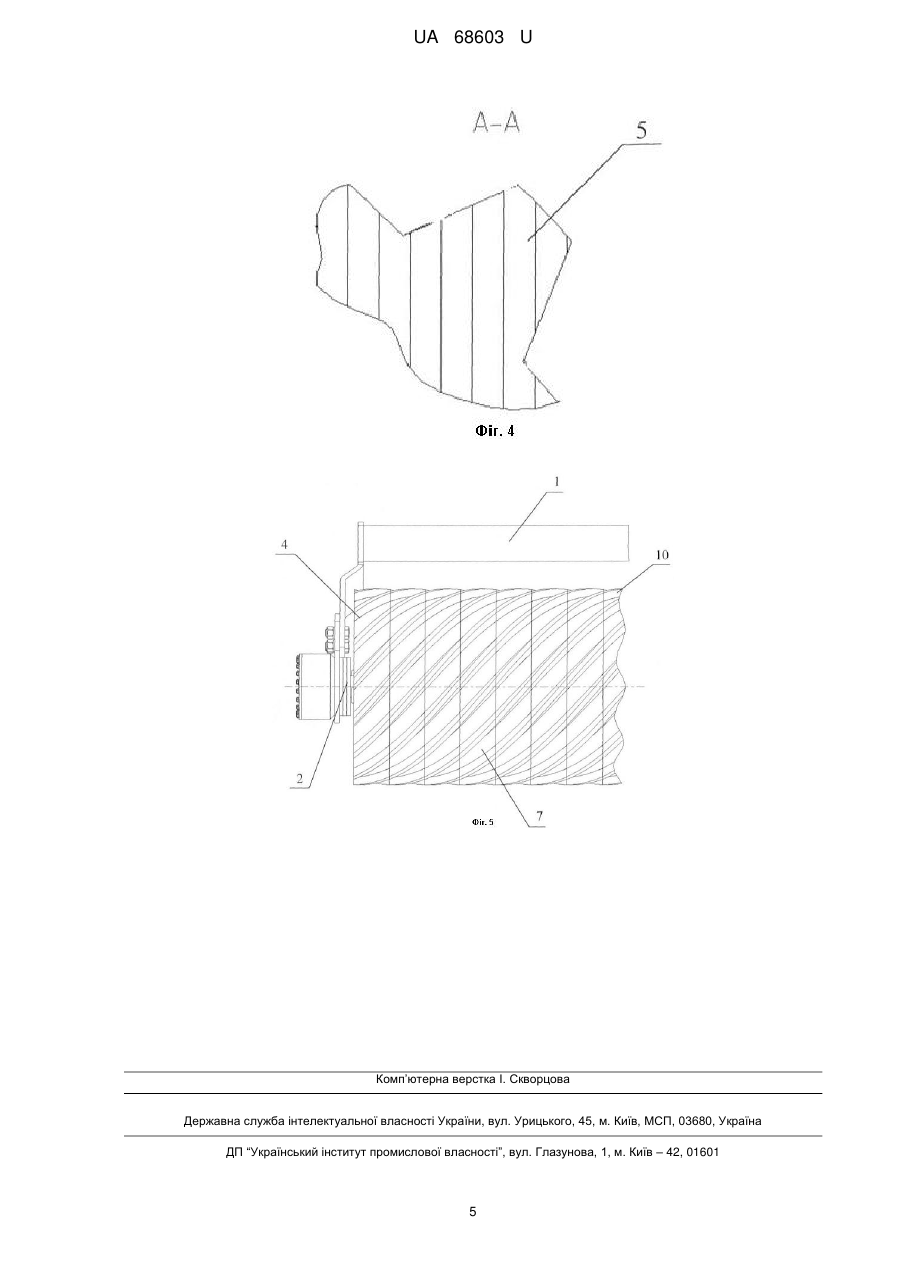

Реферат: UA 68603 U UA 68603 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування, а саме до ґрунтообробних машин, та може бути використана в сільському господарстві для передпосівного та післяпосівного прикочування поверхневого шару ґрунту з метою його ущільнення та поліпшення контакту насіння з ґрунтом, руйнування поверхневої кірки, часткового вирівнювання поверхні ґрунту та створення в ній структури, що зменшує випаровування вологи, а також для подрібнення грудок після оранки. Відомий коток для обробітку ґрунту, патент Російської Федерації на винахід RU 2284091 [опубл. 27.09.2006, МПК А01В 29/04], що містить змонтовану на несучій рамі горизонтальну вісь, на якій встановлено, з можливістю обертання, робочі органи для обробітку ґрунту, виконані у формі спіралі. Недоліком відомого технічного рішення є те, що при обробітку важких і вологих ґрунтів можливий недостатній ступінь вирівнювання та ущільнення поверхні внаслідок того, що конструкція має недостатню кількість витків спіралі. Відомий також коток для обробітку ґрунту за міжнародною заявкою WO 2007008393 [опубл. 18.01.2007, МПК А01В 29/04], що містить змонтовану на несучій рамі горизонтальну вісь, на якій встановлено, з можливістю обертання, робочі органи для обробітку ґрунту, виконані у формі кілець з розташованими на їх циліндричній зовнішній поверхні ґрунтообробними елементами у вигляді зубів, та послідовно з'єднані в батарею робочих органів. Недоліком відомого технічного рішення є те, що коток має зуби у формі клина, що не забезпечують достатнє вирівнювання мікрорельєфу поверхні поля після обробітку. Найбільш близьким за технічною суттю до запропонованого технічного рішення є коток для обробітку ґрунту за патентом Китаю CN 2359858 [опубл. 26.01.2000, МПК А01В 29/04], що містить змонтовану на несучій рамі горизонтальну вісь, на якій встановлено, з можливістю обертання, робочі органи для обробітку ґрунту, виконані у формі кілець з розташованими на їх циліндричній зовнішній поверхні ґрунтообробними елементами у вигляді зубів, та послідовно з'єднані в батарею робочих органів. Недоліками відомого технічного рішення є залипання та забивання ґрунтом при роботі на важких, вологих ґрунтах, внаслідок неоптимальної форми зуба, а також низька якість рихлення, вирівнювання верхнього шару ґрунту внаслідок відсутності зсуву ґрунту в осьовому напрямку. В основу корисної моделі поставлено задачу розробки конструкції котка для обробітку ґрунту, що забезпечує підвищену якість передпосівного та післяпосівного обробітку поверхневого шару ґрунту, а саме рівномірного по глибині шару ґрунту ущільнення та вирівнювання поверхні ґрунту, за рахунок використання покращеної геометрії робочих органів для обробітку ґрунту. Поставлена задача вирішується завдяки тому, що в конструкції котка для обробітку ґрунту, що містить змонтовану на несучій рамі горизонтальну вісь, на якій встановлено, з можливістю обертання, робочі органи для обробітку ґрунту, виконані у формі кілець з розташованими на їх циліндричній зовнішній поверхні ґрунтообробними елементами у вигляді зубів, та послідовно з'єднані в батарею робочих органів, згідно з корисною моделлю зуби мають профіль евольвентної кривої зубчатого зчеплення та розташовані по твірній циліндричної поверхні батареї котка таким чином, що утворюють спіралеподібної форми лінію навивки, виконану з постійним кроком, розташовану під кутом до осі батареї робочих органів. Доцільно щоб зуби було виконано під кутом 45° в осьовому напрямку. Можливі варіанти виконання, при яких витки спіралеподібної форми лінії навивки батареї робочих органів котка мають лівий або правий напрямок навивки. У вищевказаних варіантах виконання зуби виконано під кутом вихідного профілю евольвенти 20°. Доцільно, щоб зуби було зроблено способами виготовлення зубчатого зчеплення та розташовано через один по окружності. Переважним варіантом виконання є така конструкція котка для обробітку ґрунту, при якій кожне з кілець з'єднано з віссю за допомогою спиць, а спиці з'єднано із віссю за допомогою маточин, встановлених на вісь. При цьому три або більше батареї робочих органів розташовано перпендикулярно до напрямку руху котка, а батареї робочих органів розташовано в шаховому порядку. Внаслідок покращеної геометрії робочих органів для обробітку ґрунту котка, а саме завдяки тому, що зуби мають профіль евольвентної кривої зубчатого зчеплення та розташовані по твірній циліндричної поверхні батареї котка таким чином, що утворюють спіралеподібної форми лінію навивки, виконану з постійним кроком, розташовану під кутом до осі батареї робочих органів, забезпечується рівномірність обробітку та покращене самоочищення від ґрунту в процесі роботи. 1 UA 68603 U 5 10 15 20 25 30 Корисна модель ілюструється кресленнями, де на фіг. 1 зображено коток для обробітку ґрунту, загальний вигляд, на фіг. 2 - кільце, вид спереду, на фіг. 3 - кільце, вид збоку, на фіг. 4 фрагмент кільця, переріз А-А на фіг. 3, на фіг. 5 - батарея робочих органів котка (фрагмент). Коток для обробітку ґрунту містить змонтовану на несучій рамі 1 горизонтальну вісь 2, встановлену перпендикулярно руху котка, на якій за допомогою чотирьох спиць 3 розміщені робочі органи для обробітку ґрунту. Кожен робочий орган виконано у формі кільця 4, з розташованими на його циліндричній зовнішній поверхні ґрунтообробними елементами у вигляді зубів 5. Для посадки на вісь 2 кожне кільце 4 має маточину 6. Кільця 4 послідовно встановлені на осі 2 в стик один до іншого таким чином, що утворюють батарею робочих органів 7. На маточині 6 розташовані з одного боку виступи 8, а з другого западини 9. Таким чином передбачається фіксація суміжних кілець 4 таким чином, щоб було забезпечено безперервність лінії спіралі. Кожен зуб 5 має кут нахилу в осьовому напрямку рівний 45°. Зуби 5 мають профіль евольвентної кривої зубчатого зчеплення та розташовані по твірній циліндричної поверхні батареї робочих органів котка 7 таким чином, що утворюють спіралеподібної форми лінію навивки 10, виконану з постійним кроком, та розташовану під кутом до осі батареї робочих органів котка 7. Витки спіралеподібної форми лінії навивки 10 батареї робочих органів котка 7 можуть мати лівий або правий напрямок навивки. При цьому зуби 5 виконано під кутом вихідного профілю евольвенти 20°. На несучій рамі 1 може бути встановлено три або більше батареї робочих органів 7, розташованих в шаховому порядку. Коток для обробітку ґрунту працює наступним чином. В процесі руху по ґрунту, що обробляється, зуби 5 заглиблюються в нього і, взаємодіючи з ним, приводять коток в обертальний рух. Батареї робочих органів котка 7 перекочуються по поверхні ґрунту, контактують з ґрунтом на всю ширину захвату. Кожен з зубів 5, які в батареї утворюють спіральний виток, зовнішньою поверхнею вдавлюється в ґрунт, руйнуючи великі грудки ґрунту, зсуваючи ґрунт в осьовому напрямку, здійснюючи його подрібнення, ущільнення і вирівнювання на необхідну глибину. Евольвентний профіль зуба 5 робочого органа забезпечує рівномірність обробітку та покращене самоочищення від ґрунту в процесі роботи. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 45 50 55 1. Коток для обробітку ґрунту, що містить змонтовану на несучій рамі горизонтальну вісь, на якій встановлено, з можливістю обертання, робочі органи для обробітку ґрунту, виконані у формі кілець з розташованими на їх циліндричній зовнішній поверхні ґрунтообробними елементами у вигляді зубів, та послідовно з'єднані в батарею робочих органів, який відрізняється тим, що зуби мають профіль евольвентної кривої зубчатого зчеплення та розташовані по твірній циліндричної поверхні батареї котка таким чином, що утворюють спіралеподібної форми лінію навивки, виконану з постійним кроком, розташовану під кутом до осі батареї робочих органів. 2. Коток для обробітку ґрунту за п. 1, який відрізняється тим, що зуби виконано під кутом 45° в осьовому напрямку. 3. Коток для обробітку ґрунту за п. 1 або п. 2, який відрізняється тим, що витки спіралеподібної форми лінії навивки батареї робочих органів котка мають лівий напрямок навивки. 4. Коток для обробітку ґрунту за п. 1 або п. 2, який відрізняється тим, що витки спіралеподібної форми лінії навивки батареї робочих органів котка мають правий напрямок навивки. 5. Коток для обробітку ґрунту за п. 3 або п. 4, який відрізняється тим, що зуби виконано під кутом вихідного профілю евольвенти 20°. 6. Коток для обробітку ґрунту за п. 1, який відрізняється тим, що зуби зроблено способами виготовлення зубчатого зчеплення та розташовано через один по окружності. 7. Коток для обробітку ґрунту за п. 1, який відрізняється тим, що кожне з кілець з'єднано з віссю за допомогою спиць. 8. Коток для обробітку ґрунту за п. 1, який відрізняється тим, що спиці з'єднано із віссю за допомогою маточин, встановлених на вісь. 9. Коток для обробітку ґрунту за п. 1, який відрізняється тим, що три або більше батареї робочих органів розташовано перпендикулярно до напрямку руху котка. 10. Коток для обробітку ґрунту за п. 9, який відрізняється тим, що батареї робочих органів розташовано в шаховому порядку. 2 UA 68603 U 3 UA 68603 U 4 UA 68603 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
