Спосіб виготовлення патронів

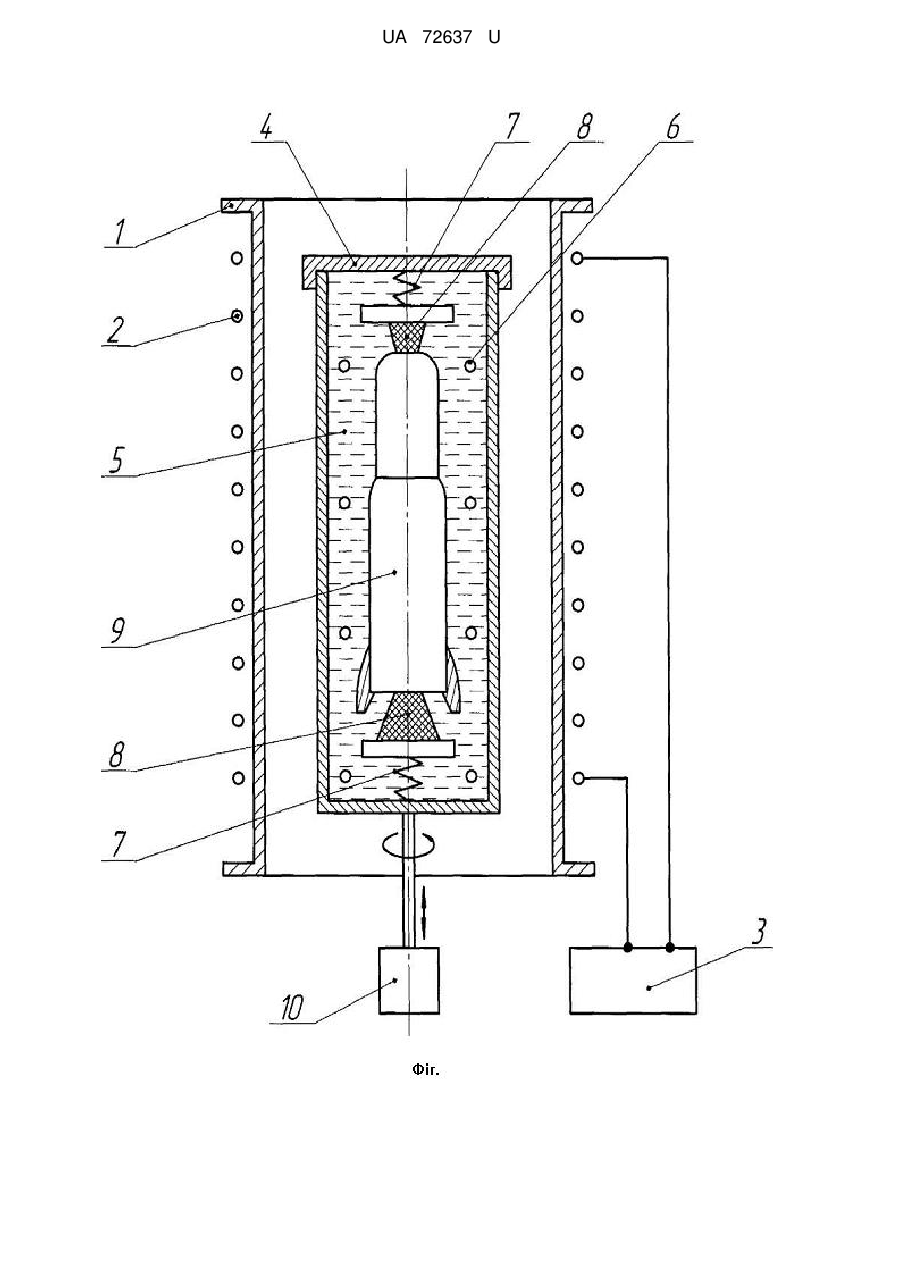

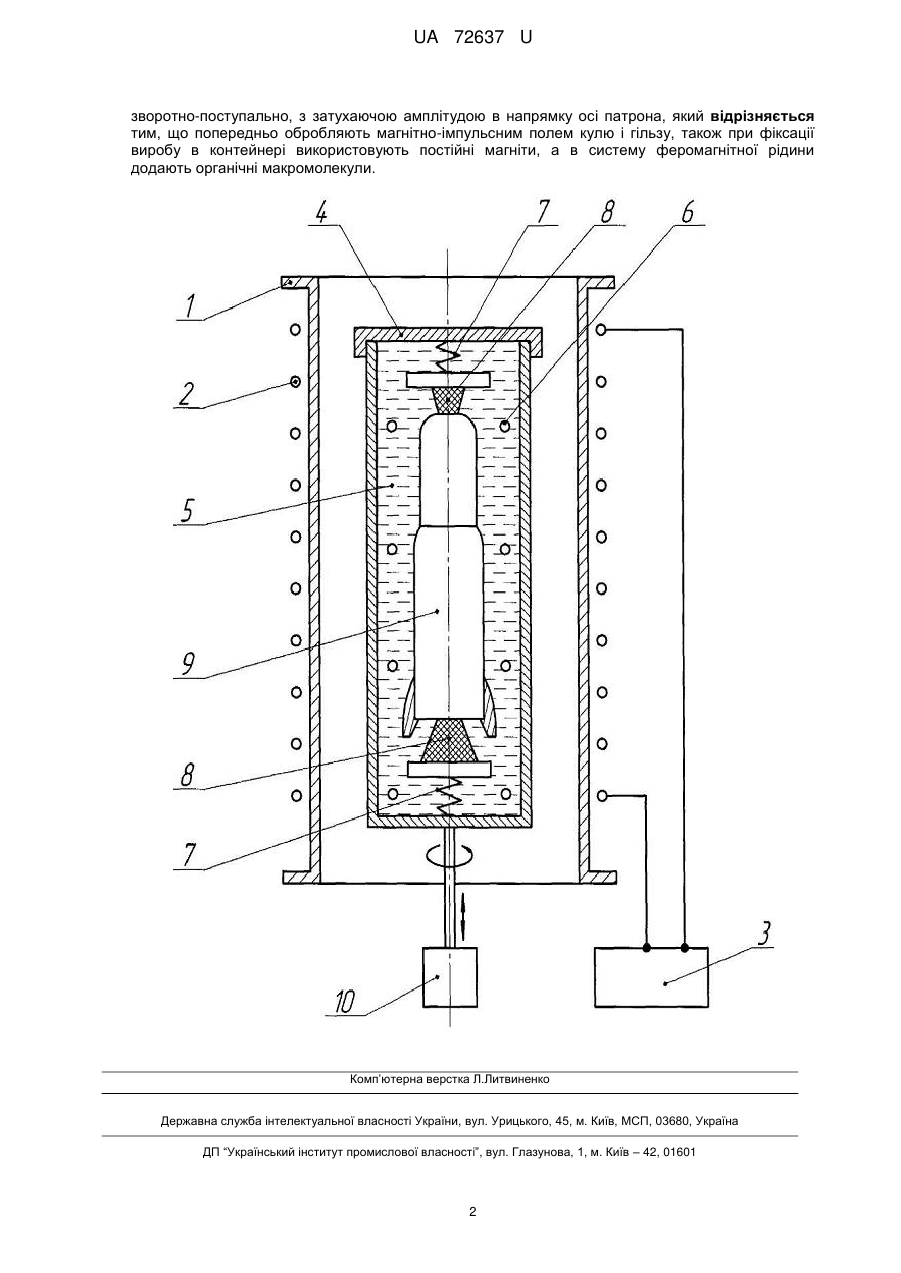

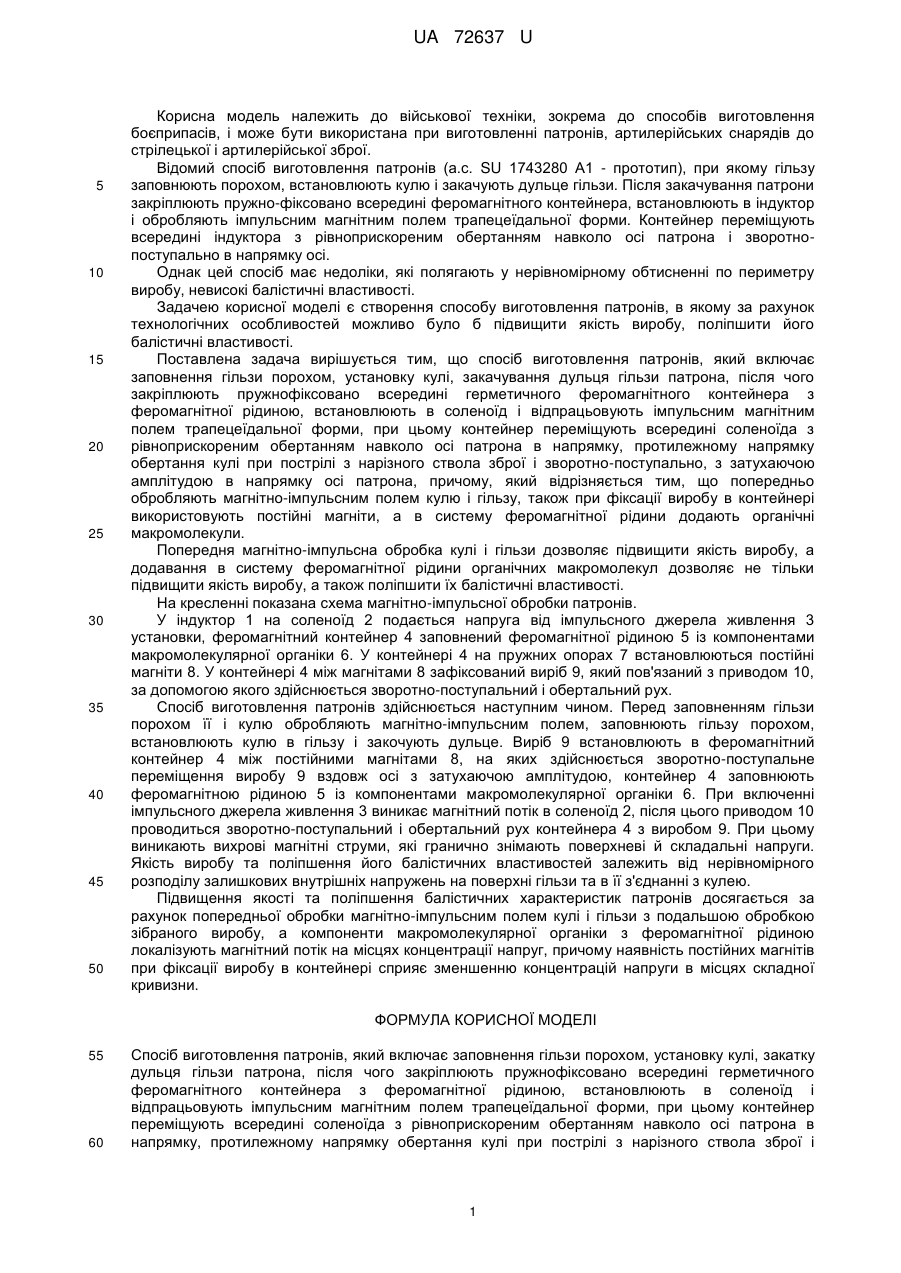

Реферат: UA 72637 U UA 72637 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до військової техніки, зокрема до способів виготовлення боєприпасів, і може бути використана при виготовленні патронів, артилерійських снарядів до стрілецької і артилерійської зброї. Відомий спосіб виготовлення патронів (а.с. SU 1743280 А1 - прототип), при якому гільзу заповнюють порохом, встановлюють кулю і закачують дульце гільзи. Після закачування патрони закріплюють пружно-фіксовано всередині феромагнітного контейнера, встановлюють в індуктор і обробляють імпульсним магнітним полем трапецеїдальної форми. Контейнер переміщують всередині індуктора з рівноприскореним обертанням навколо осі патрона і зворотнопоступально в напрямку осі. Однак цей спосіб має недоліки, які полягають у нерівномірному обтисненні по периметру виробу, невисокі балістичні властивості. Задачею корисної моделі є створення способу виготовлення патронів, в якому за рахунок технологічних особливостей можливо було б підвищити якість виробу, поліпшити його балістичні властивості. Поставлена задача вирішується тим, що спосіб виготовлення патронів, який включає заповнення гільзи порохом, установку кулі, закачування дульця гільзи патрона, після чого закріплюють пружнофіксовано всередині герметичного феромагнітного контейнера з феромагнітної рідиною, встановлюють в соленоїд і відпрацьовують імпульсним магнітним полем трапецеїдальної форми, при цьому контейнер переміщують всередині соленоїда з рівноприскореним обертанням навколо осі патрона в напрямку, протилежному напрямку обертання кулі при пострілі з нарізного ствола зброї і зворотно-поступально, з затухаючою амплітудою в напрямку осі патрона, причому, який відрізняється тим, що попередньо обробляють магнітно-імпульсним полем кулю і гільзу, також при фіксації виробу в контейнері використовують постійні магніти, а в систему феромагнітної рідини додають органічні макромолекули. Попередня магнітно-імпульсна обробка кулі і гільзи дозволяє підвищити якість виробу, а додавання в систему феромагнітної рідини органічних макромолекул дозволяє не тільки підвищити якість виробу, а також поліпшити їх балістичні властивості. На кресленні показана схема магнітно-імпульсної обробки патронів. У індуктор 1 на соленоїд 2 подається напруга від імпульсного джерела живлення 3 установки, феромагнітний контейнер 4 заповнений феромагнітної рідиною 5 із компонентами макромолекулярної органіки 6. У контейнері 4 на пружних опорах 7 встановлюються постійні магніти 8. У контейнері 4 між магнітами 8 зафіксований виріб 9, який пов'язаний з приводом 10, за допомогою якого здійснюється зворотно-поступальний і обертальний рух. Спосіб виготовлення патронів здійснюється наступним чином. Перед заповненням гільзи порохом її і кулю обробляють магнітно-імпульсним полем, заповнюють гільзу порохом, встановлюють кулю в гільзу і закочують дульце. Виріб 9 встановлюють в феромагнітний контейнер 4 між постійними магнітами 8, на яких здійснюється зворотно-поступальне переміщення виробу 9 вздовж осі з затухаючою амплітудою, контейнер 4 заповнюють феромагнітною рідиною 5 із компонентами макромолекулярної органіки 6. При включенні імпульсного джерела живлення 3 виникає магнітний потік в соленоїд 2, після цього приводом 10 проводиться зворотно-поступальний і обертальний рух контейнера 4 з виробом 9. При цьому виникають вихрові магнітні струми, які гранично знімають поверхневі й складальні напруги. Якість виробу та поліпшення його балістичних властивостей залежить від нерівномірного розподілу залишкових внутрішніх напружень на поверхні гільзи та в її з'єднанні з кулею. Підвищення якості та поліпшення балістичних характеристик патронів досягається за рахунок попередньої обробки магнітно-імпульсним полем кулі і гільзи з подальшою обробкою зібраного виробу, а компоненти макромолекулярної органіки з феромагнітної рідиною локалізують магнітний потік на місцях концентрації напруг, причому наявність постійних магнітів при фіксації виробу в контейнері сприяє зменшенню концентрацій напруги в місцях складної кривизни. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Спосіб виготовлення патронів, який включає заповнення гільзи порохом, установку кулі, закатку дульця гільзи патрона, після чого закріплюють пружнофіксовано всередині герметичного феромагнітного контейнера з феромагнітної рідиною, встановлюють в соленоїд і відпрацьовують імпульсним магнітним полем трапецеїдальної форми, при цьому контейнер переміщують всередині соленоїда з рівноприскореним обертанням навколо осі патрона в напрямку, протилежному напрямку обертання кулі при пострілі з нарізного ствола зброї і 1 UA 72637 U зворотно-поступально, з затухаючою амплітудою в напрямку осі патрона, який відрізняється тим, що попередньо обробляють магнітно-імпульсним полем кулю і гільзу, також при фіксації виробу в контейнері використовують постійні магніти, а в систему феромагнітної рідини додають органічні макромолекули. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
