Відцентрова дробарка

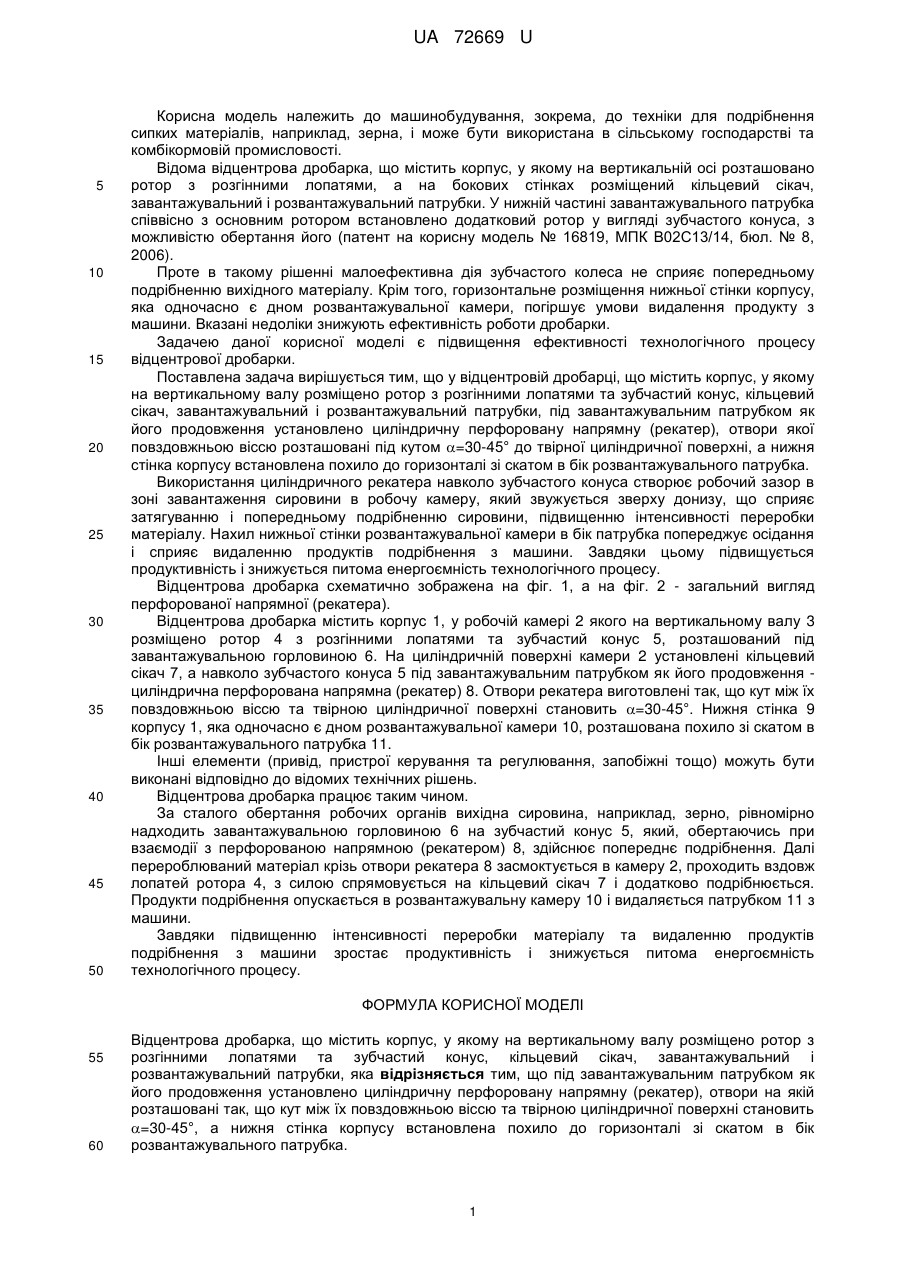

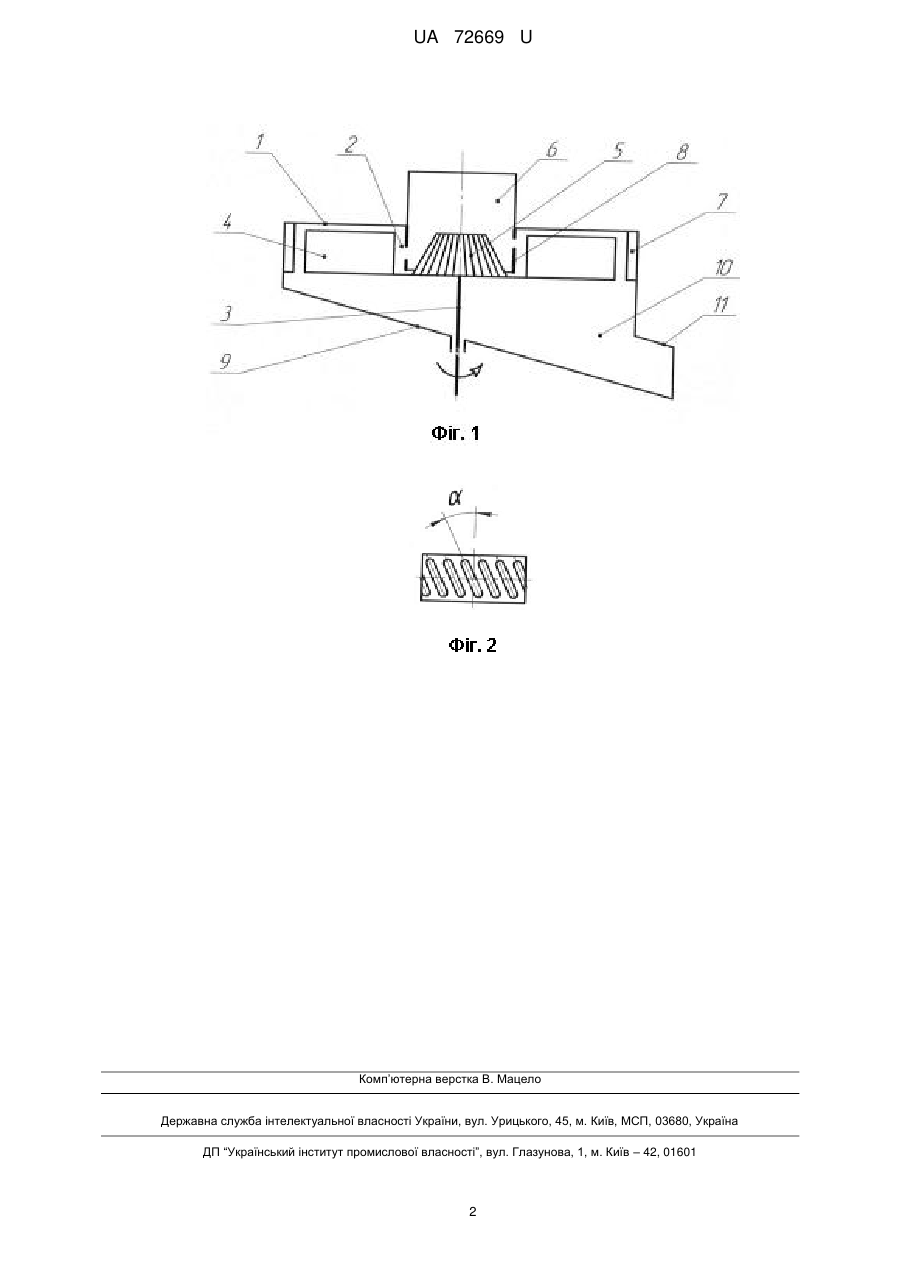

Реферат: UA 72669 U UA 72669 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до машинобудування, зокрема, до техніки для подрібнення сипких матеріалів, наприклад, зерна, і може бути використана в сільському господарстві та комбікормовій промисловості. Відома відцентрова дробарка, що містить корпус, у якому на вертикальній осі розташовано ротор з розгінними лопатями, а на бокових стінках розміщений кільцевий сікач, завантажувальний і розвантажувальний патрубки. У нижній частині завантажувального патрубка співвісно з основним ротором встановлено додатковий ротор у вигляді зубчастого конуса, з можливістю обертання його (патент на корисну модель № 16819, МПК В02С13/14, бюл. № 8, 2006). Проте в такому рішенні малоефективна дія зубчастого колеса не сприяє попередньому подрібненню вихідного матеріалу. Крім того, горизонтальне розміщення нижньої стінки корпусу, яка одночасно є дном розвантажувальної камери, погіршує умови видалення продукту з машини. Вказані недоліки знижують ефективність роботи дробарки. Задачею даної корисної моделі є підвищення ефективності технологічного процесу відцентрової дробарки. Поставлена задача вирішується тим, що у відцентровій дробарці, що містить корпус, у якому на вертикальному валу розміщено ротор з розгінними лопатями та зубчастий конус, кільцевий сікач, завантажувальний і розвантажувальний патрубки, під завантажувальним патрубком як його продовження установлено циліндричну перфоровану напрямну (рекатер), отвори якої повздовжньою віссю розташовані під кутом =30-45° до твірної циліндричної поверхні, а нижня стінка корпусу встановлена похило до горизонталі зі скатом в бік розвантажувального патрубка. Використання циліндричного рекатера навколо зубчастого конуса створює робочий зазор в зоні завантаження сировини в робочу камеру, який звужується зверху донизу, що сприяє затягуванню і попередньому подрібненню сировини, підвищенню інтенсивності переробки матеріалу. Нахил нижньої стінки розвантажувальної камери в бік патрубка попереджує осідання і сприяє видаленню продуктів подрібнення з машини. Завдяки цьому підвищується продуктивність і знижується питома енергоємність технологічного процесу. Відцентрова дробарка схематично зображена на фіг. 1, а на фіг. 2 - загальний вигляд перфорованої напрямної (рекатера). Відцентрова дробарка містить корпус 1, у робочій камері 2 якого на вертикальному валу 3 розміщено ротор 4 з розгінними лопатями та зубчастий конус 5, розташований під завантажувальною горловиною 6. На циліндричній поверхні камери 2 установлені кільцевий сікач 7, а навколо зубчастого конуса 5 під завантажувальним патрубком як його продовження циліндрична перфорована напрямна (рекатер) 8. Отвори рекатера виготовлені так, що кут між їх повздовжньою віссю та твірною циліндричної поверхні становить =30-45°. Нижня стінка 9 корпусу 1, яка одночасно є дном розвантажувальної камери 10, розташована похило зі скатом в бік розвантажувального патрубка 11. Інші елементи (привід, пристрої керування та регулювання, запобіжні тощо) можуть бути виконані відповідно до відомих технічних рішень. Відцентрова дробарка працює таким чином. За сталого обертання робочих органів вихідна сировина, наприклад, зерно, рівномірно надходить завантажувальною горловиною 6 на зубчастий конус 5, який, обертаючись при взаємодії з перфорованою напрямною (рекатером) 8, здійснює попереднє подрібнення. Далі перероблюваний матеріал крізь отвори рекатера 8 засмоктується в камеру 2, проходить вздовж лопатей ротора 4, з силою спрямовується на кільцевий сікач 7 і додатково подрібнюється. Продукти подрібнення опускається в розвантажувальну камеру 10 і видаляється патрубком 11 з машини. Завдяки підвищенню інтенсивності переробки матеріалу та видаленню продуктів подрібнення з машини зростає продуктивність і знижується питома енергоємність технологічного процесу. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Відцентрова дробарка, що містить корпус, у якому на вертикальному валу розміщено ротор з розгінними лопатями та зубчастий конус, кільцевий сікач, завантажувальний і розвантажувальний патрубки, яка відрізняється тим, що під завантажувальним патрубком як його продовження установлено циліндричну перфоровану напрямну (рекатер), отвори на якій розташовані так, що кут між їх повздовжньою віссю та твірною циліндричної поверхні становить =30-45°, a нижня стінка корпусу встановлена похило до горизонталі зі скатом в бік розвантажувального патрубка. 1 UA 72669 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
