Відцентрова дробарка

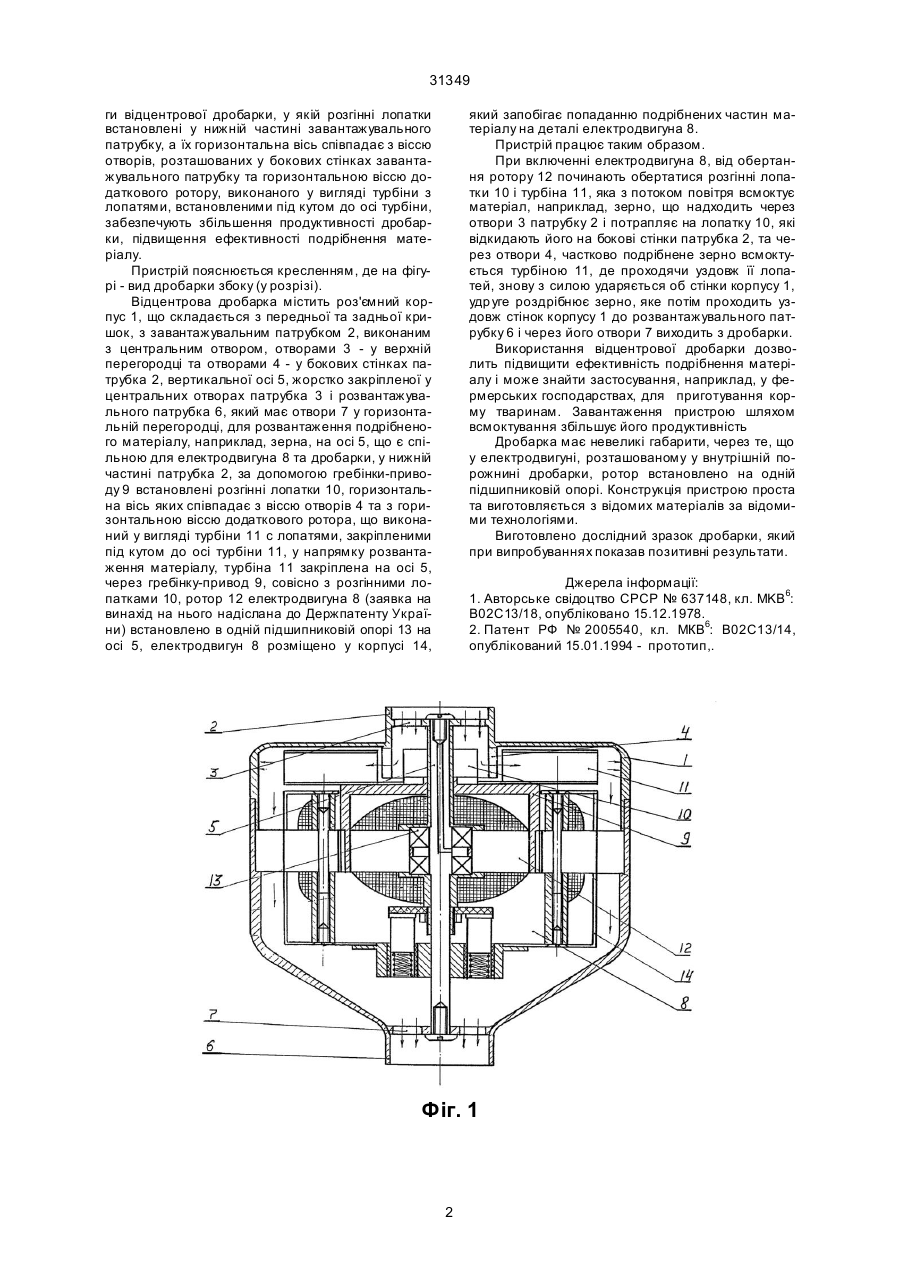

Відцентрова дробарка, що містить корпус, у якому, на вертикальній осі, розташовано ротор з розгінними лопатками, завантажувальний і розвантажувальний патрубки, співвісно з основним ро 31349 ги відцентрової дробарки, у якій розгінні лопатки встановлені у нижній частині завантажувального патрубку, а їх горизонтальна вісь співпадає з віссю отворів, розташованих у бокових стінках завантажувального патрубку та горизонтальною віссю додаткового ротору, виконаного у вигляді турбіни з лопатями, встановленими під кутом до осі турбіни, забезпечують збільшення продуктивності дробарки, підвищення ефективності подрібнення матеріалу. Пристрій пояснюється кресленням, де на фігурі - вид дробарки збоку (у розрізі). Відцентрова дробарка містить роз'ємний корпус 1, що складається з передньої та задньої кришок, з завантажувальним патрубком 2, виконаним з центральним отвором, отворами 3 - у верхній перегородці та отворами 4 - у бокових стінках патрубка 2, вертикальної осі 5, жорстко закріпленої у центральних отворах патрубка 3 і розвантажувального патрубка 6, який має отвори 7 у горизонтальній перегородці, для розвантаження подрібненого матеріалу, наприклад, зерна, на осі 5, що є спільною для електродвигуна 8 та дробарки, у нижній частині патрубка 2, за допомогою гребінки-приводу 9 встановлені розгінні лопатки 10, горизонтальна вісь яких співпадає з віссю отворів 4 та з горизонтальною віссю додаткового ротора, що виконаний у вигляді турбіни 11 с лопатями, закріпленими під кутом до осі турбіни 11, у напрямку розвантаження матеріалу, турбіна 11 закріплена на осі 5, через гребінку-привод 9, совісно з розгінними лопатками 10, ротор 12 електродвигуна 8 (заявка на винахід на нього надіслана до Держпатенту України) встановлено в одній підшипниковій опорі 13 на осі 5, електродвигун 8 розміщено у корпусі 14, який запобігає попаданню подрібнених частин матеріалу на деталі електродвигуна 8. Пристрій працює таким образом. При включенні електродвигуна 8, від обертання ротору 12 починають обертатися розгінні лопатки 10 і турбіна 11, яка з потоком повітря всмоктує матеріал, наприклад, зерно, що надходить через отвори 3 патрубку 2 і потрапляє на лопатку 10, які відкидають його на бокові стінки патрубка 2, та через отвори 4, частково подрібнене зерно всмоктується турбіною 11, де проходячи уздовж її лопатей, знову з силою ударяється об стінки корпусу 1, удр уге роздрібнює зерно, яке потім проходить уздовж стінок корпусу 1 до розвантажувального патрубку 6 і через його отвори 7 виходить з дробарки. Використання відцентрової дробарки дозволить підвищити ефективність подрібнення матеріалу і може знайти застосування, наприклад, у фермерських господарствах, для приготування корму тваринам. Завантаження пристрою шляхом всмоктування збільшує його продуктивність Дробарка має невеликі габарити, через те, що у електродвигуні, розташованому у внутрішній порожнині дробарки, ротор встановлено на одній підшипниковій опорі. Конструкція пристрою проста та виготовляється з відомих матеріалів за відомими технологіями. Виготовлено дослідний зразок дробарки, який при випробуваннях показав позитивні результати. Джерела інформації: 1. Авторське свідоцтво СРСР № 637148, кл. MKB6: B02C13/18, опубліковано 15.12.1978. 2. Патент РФ № 2005540, кл. МКВ6: В02С13/14, опублікований 15.01.1994 - прототип,. Фіг. 1 2 31349 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 3
