Відцентрова дробарка

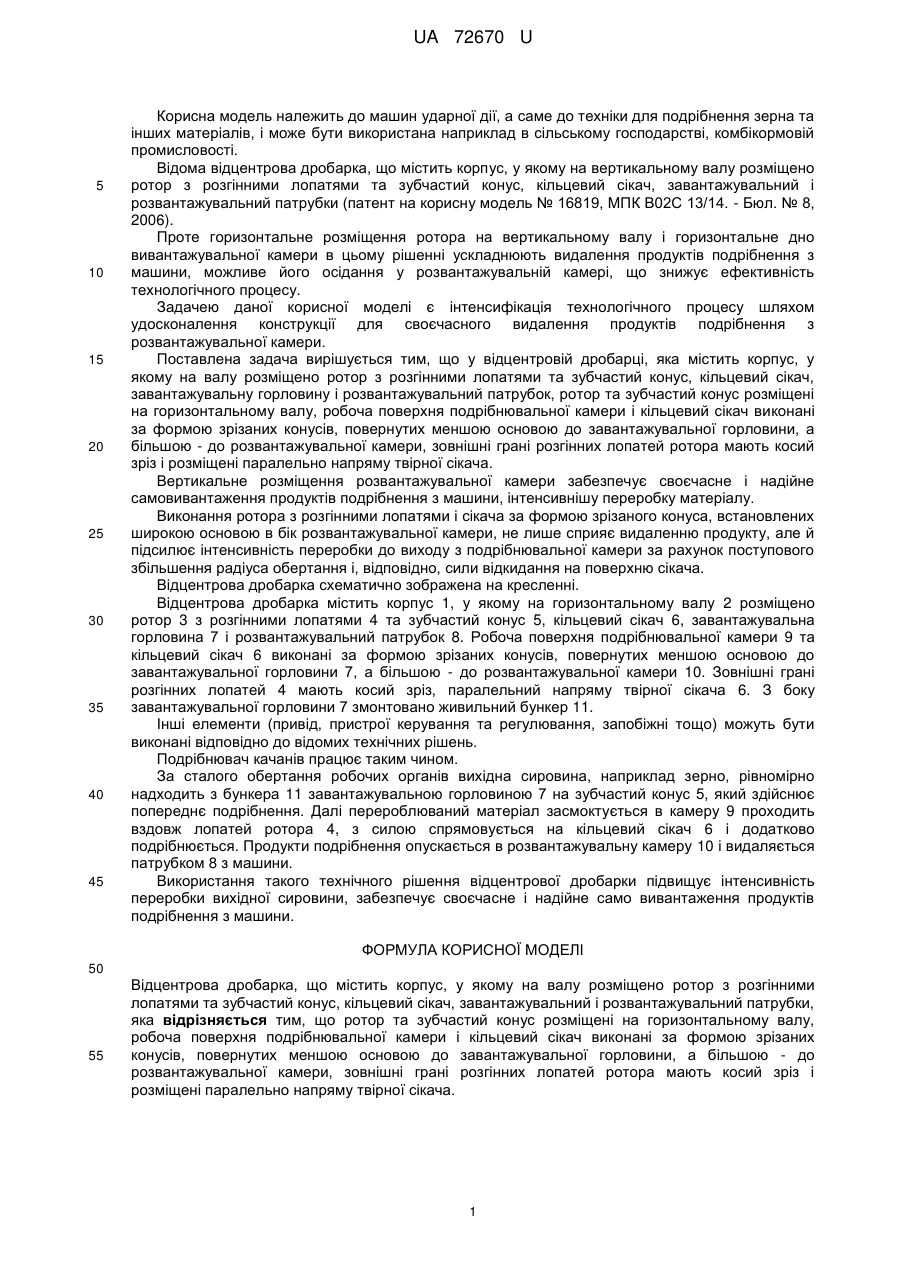

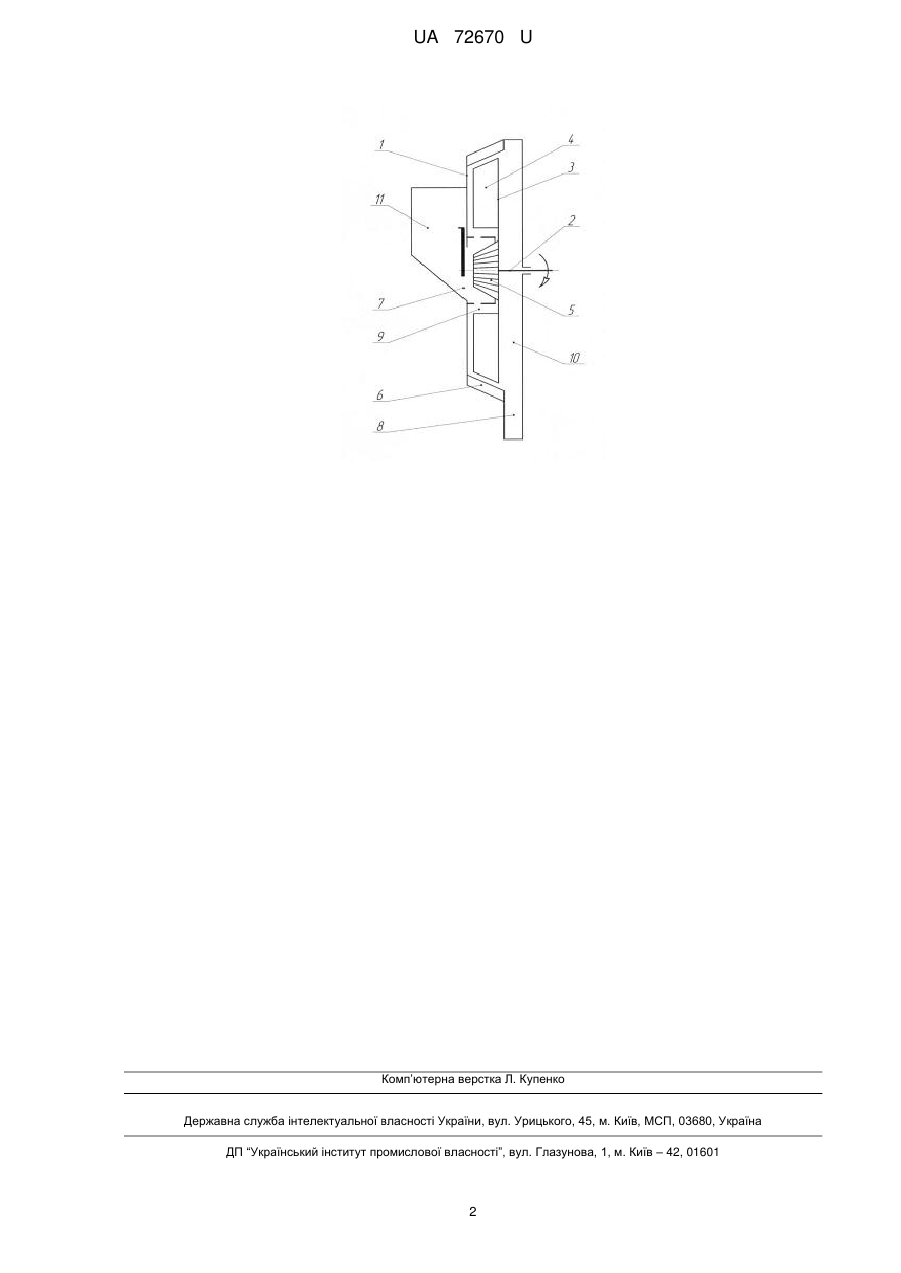

Реферат: UA 72670 U UA 72670 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до машин ударної дії, а саме до техніки для подрібнення зерна та інших матеріалів, і може бути використана наприклад в сільському господарстві, комбікормовій промисловості. Відома відцентрова дробарка, що містить корпус, у якому на вертикальному валу розміщено ротор з розгінними лопатями та зубчастий конус, кільцевий сікач, завантажувальний і розвантажувальний патрубки (патент на корисну модель № 16819, МПК В02С 13/14. - Бюл. № 8, 2006). Проте горизонтальне розміщення ротора на вертикальному валу і горизонтальне дно вивантажувальної камери в цьому рішенні ускладнюють видалення продуктів подрібнення з машини, можливе його осідання у розвантажувальній камері, що знижує ефективність технологічного процесу. Задачею даної корисної моделі є інтенсифікація технологічного процесу шляхом удосконалення конструкції для своєчасного видалення продуктів подрібнення з розвантажувальної камери. Поставлена задача вирішується тим, що у відцентровій дробарці, яка містить корпус, у якому на валу розміщено ротор з розгінними лопатями та зубчастий конус, кільцевий сікач, завантажувальну горловину і розвантажувальний патрубок, ротор та зубчастий конус розміщені на горизонтальному валу, робоча поверхня подрібнювальної камери і кільцевий сікач виконані за формою зрізаних конусів, повернутих меншою основою до завантажувальної горловини, а більшою - до розвантажувальної камери, зовнішні грані розгінних лопатей ротора мають косий зріз і розміщені паралельно напряму твірної сікача. Вертикальне розміщення розвантажувальної камери забезпечує своєчасне і надійне самовивантаження продуктів подрібнення з машини, інтенсивнішу переробку матеріалу. Виконання ротора з розгінними лопатями і сікача за формою зрізаного конуса, встановлених широкою основою в бік розвантажувальної камери, не лише сприяє видаленню продукту, але й підсилює інтенсивність переробки до виходу з подрібнювальної камери за рахунок поступового збільшення радіуса обертання і, відповідно, сили відкидання на поверхню сікача. Відцентрова дробарка схематично зображена на кресленні. Відцентрова дробарка містить корпус 1, у якому на горизонтальному валу 2 розміщено ротор 3 з розгінними лопатями 4 та зубчастий конус 5, кільцевий сікач 6, завантажувальна горловина 7 і розвантажувальний патрубок 8. Робоча поверхня подрібнювальної камери 9 та кільцевий сікач 6 виконані за формою зрізаних конусів, повернутих меншою основою до завантажувальної горловини 7, а більшою - до розвантажувальної камери 10. Зовнішні грані розгінних лопатей 4 мають косий зріз, паралельний напряму твірної сікача 6. З боку завантажувальної горловини 7 змонтовано живильний бункер 11. Інші елементи (привід, пристрої керування та регулювання, запобіжні тощо) можуть бути виконані відповідно до відомих технічних рішень. Подрібнювач качанів працює таким чином. За сталого обертання робочих органів вихідна сировина, наприклад зерно, рівномірно надходить з бункера 11 завантажувальною горловиною 7 на зубчастий конус 5, який здійснює попереднє подрібнення. Далі перероблюваний матеріал засмоктується в камеру 9 проходить вздовж лопатей ротора 4, з силою спрямовується на кільцевий сікач 6 і додатково подрібнюється. Продукти подрібнення опускається в розвантажувальну камеру 10 і видаляється патрубком 8 з машини. Використання такого технічного рішення відцентрової дробарки підвищує інтенсивність переробки вихідної сировини, забезпечує своєчасне і надійне само вивантаження продуктів подрібнення з машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Відцентрова дробарка, що містить корпус, у якому на валу розміщено ротор з розгінними лопатями та зубчастий конус, кільцевий сікач, завантажувальний і розвантажувальний патрубки, яка відрізняється тим, що ротор та зубчастий конус розміщені на горизонтальному валу, робоча поверхня подрібнювальної камери і кільцевий сікач виконані за формою зрізаних конусів, повернутих меншою основою до завантажувальної горловини, а більшою - до розвантажувальної камери, зовнішні грані розгінних лопатей ротора мають косий зріз і розміщені паралельно напряму твірної сікача. 1 UA 72670 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
