Спосіб нанесення на матеріал зображення фольгою

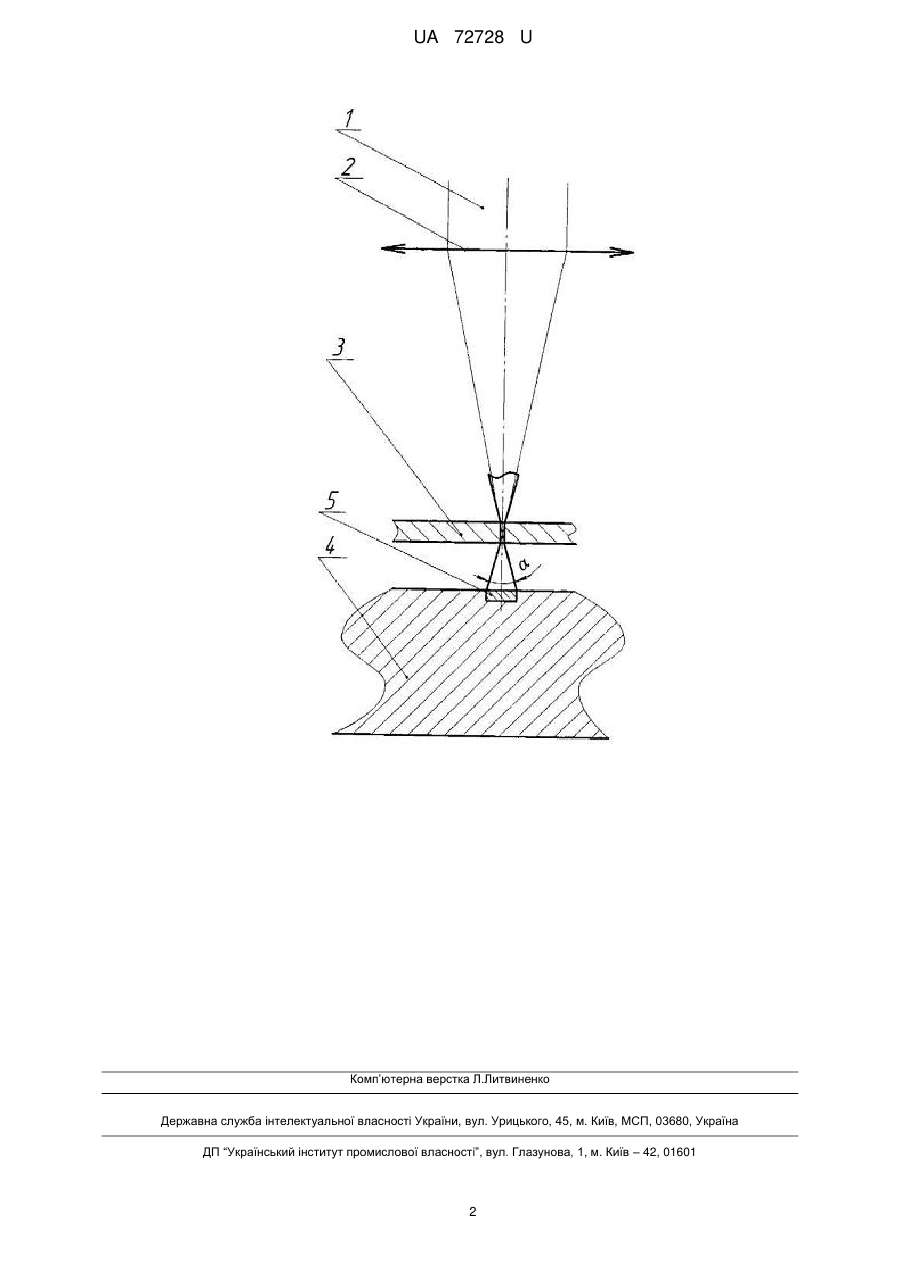

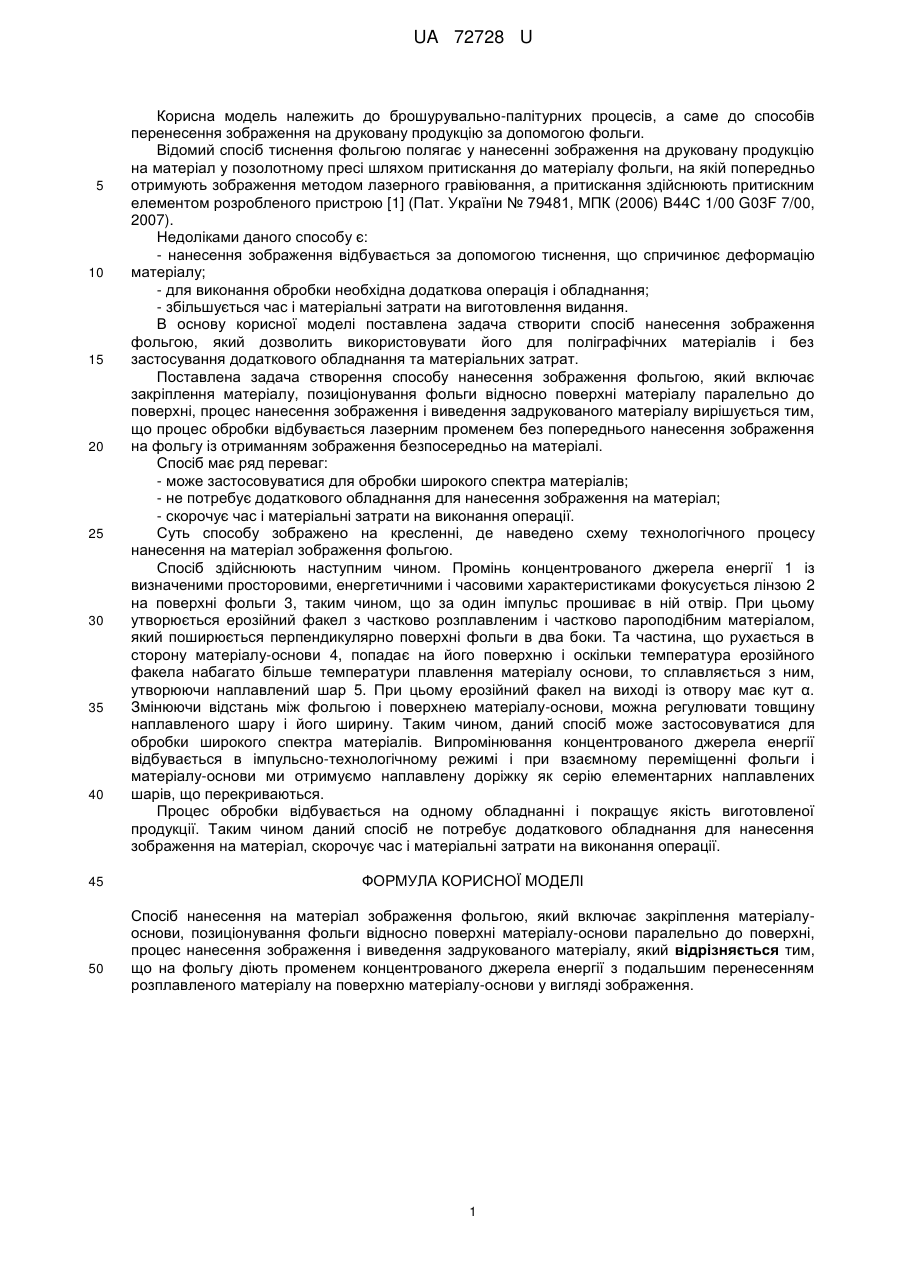

Реферат: Спосіб нанесення на матеріал зображення фольгою включає закріплення матеріалу-основи, позиціонування фольги відносно поверхні матеріалу-основи паралельно до поверхні, процес нанесення зображення і виведення задрукованого матеріалу. На фольгу діють променем концентрованого джерела енергії з подальшим перенесенням розплавленого матеріалу на поверхню матеріалу-основи у вигляді зображення. UA 72728 U (54) СПОСІБ НАНЕСЕННЯ НА МАТЕРІАЛ ЗОБРАЖЕННЯ ФОЛЬГОЮ UA 72728 U UA 72728 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до брошурувально-палітурних процесів, а саме до способів перенесення зображення на друковану продукцію за допомогою фольги. Відомий спосіб тиснення фольгою полягає у нанесенні зображення на друковану продукцію на матеріал у позолотному пресі шляхом притискання до матеріалу фольги, на якій попередньо отримують зображення методом лазерного гравіювання, а притискання здійснюють притискним елементом розробленого пристрою [1] (Пат. України № 79481, МПК (2006) В44С 1/00 G03F 7/00, 2007). Недоліками даного способу є: - нанесення зображення відбувається за допомогою тиснення, що спричинює деформацію матеріалу; - для виконання обробки необхідна додаткова операція і обладнання; - збільшується час і матеріальні затрати на виготовлення видання. В основу корисної моделі поставлена задача створити спосіб нанесення зображення фольгою, який дозволить використовувати його для поліграфічних матеріалів і без застосування додаткового обладнання та матеріальних затрат. Поставлена задача створення способу нанесення зображення фольгою, який включає закріплення матеріалу, позиціонування фольги відносно поверхні матеріалу паралельно до поверхні, процес нанесення зображення і виведення задрукованого матеріалу вирішується тим, що процес обробки відбувається лазерним променем без попереднього нанесення зображення на фольгу із отриманням зображення безпосередньо на матеріалі. Спосіб має ряд переваг: - може застосовуватися для обробки широкого спектра матеріалів; - не потребує додаткового обладнання для нанесення зображення на матеріал; - скорочує час і матеріальні затрати на виконання операції. Суть способу зображено на кресленні, де наведено схему технологічного процесу нанесення на матеріал зображення фольгою. Спосіб здійснюють наступним чином. Промінь концентрованого джерела енергії 1 із визначеними просторовими, енергетичними і часовими характеристиками фокусується лінзою 2 на поверхні фольги 3, таким чином, що за один імпульс прошиває в ній отвір. При цьому утворюється ерозійний факел з частково розплавленим і частково пароподібним матеріалом, який поширюється перпендикулярно поверхні фольги в два боки. Та частина, що рухається в сторону матеріалу-основи 4, попадає на його поверхню і оскільки температура ерозійного факела набагато більше температури плавлення матеріалу основи, то сплавляється з ним, утворюючи наплавлений шар 5. При цьому ерозійний факел на виході із отвору має кут α. Змінюючи відстань між фольгою і поверхнею матеріалу-основи, можна регулювати товщину наплавленого шару і його ширину. Таким чином, даний спосіб може застосовуватися для обробки широкого спектра матеріалів. Випромінювання концентрованого джерела енергії відбувається в імпульсно-технологічному режимі і при взаємному переміщенні фольги і матеріалу-основи ми отримуємо наплавлену доріжку як серію елементарних наплавлених шарів, що перекриваються. Процес обробки відбувається на одному обладнанні і покращує якість виготовленої продукції. Таким чином даний спосіб не потребує додаткового обладнання для нанесення зображення на матеріал, скорочує час і матеріальні затрати на виконання операції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб нанесення на матеріал зображення фольгою, який включає закріплення матеріалуоснови, позиціонування фольги відносно поверхні матеріалу-основи паралельно до поверхні, процес нанесення зображення і виведення задрукованого матеріалу, який відрізняється тим, що на фольгу діють променем концентрованого джерела енергії з подальшим перенесенням розплавленого матеріалу на поверхню матеріалу-основи у вигляді зображення. 1 UA 72728 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
