Зуб землерийної машини

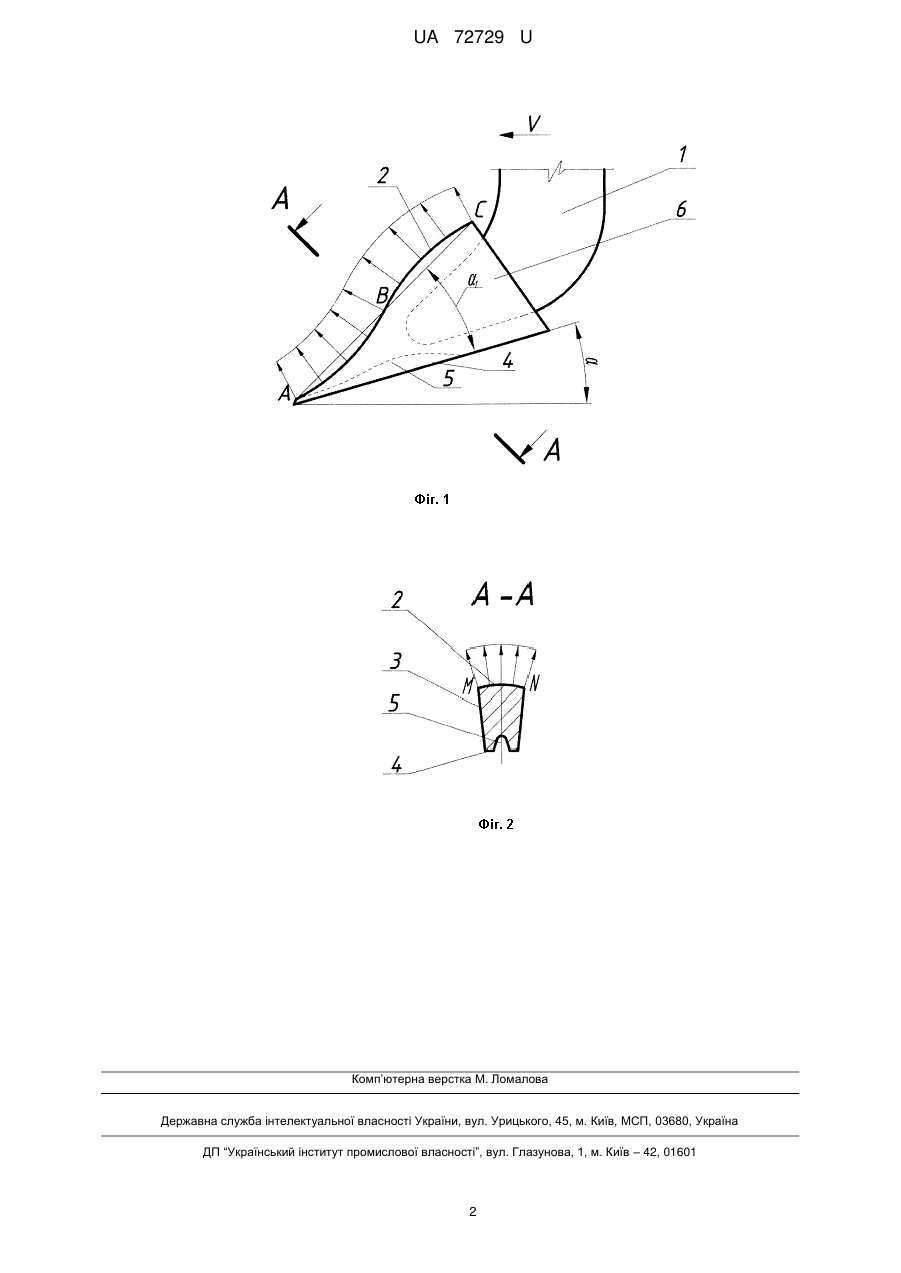

Реферат: Зуб землерийної машини містить закріплену на держаку робочу частину. Передня поверхня робочої частини зуба виконана у вигляді ввігнуто-опуклої кривої третього порядку. UA 72729 U (54) ЗУБ ЗЕМЛЕРИЙНОЇ МАШИНИ UA 72729 U UA 72729 U 5 10 15 20 25 30 35 40 Корисна модель належить до машин для розробки і транспортування ґрунту, а саме до зубів робочих частин землерийних машин. Відомі зуби землерийної машини, що включають держак із робочою частиною, що має передню, бокові і задню ріжучі грані [1]. Недоліком таких зубів є те, що в процесі роботи існує значний кут підйому клина 1 , що створює опір входженню клина зуба у ґрунтовий моноліт та сприяє появі площадки зношування зуба, збільшуючи опір роботі самого зуба. Відомі також зуби землерийних машин, що містять на держаку робочу частину з передньою гранню, скошеними боковими гранями і задньою гранню із заглибиною (наприклад [2] - аналог). Недоліком таких зубів є те, що в процесі руйнування поперечний переріз робочої частини зуба має площинну форму, яка пасивна при входженні в ґрунтовий моноліт, що знижує ефективність процесу руйнування, маючи, при своїй дії на ґрунт, незначну кількість напрямків руйнування. Задачею корисної моделі є збільшення ефективності процесу руйнування та кришіння ґрунту. Це досягається тим, що передня поверхня робочої частини зуба виконана у вигляді ввігнуто-опуклої кривої третього порядку, крім того поперечний переріз робочої частини зуба виконаний у вигляді кривої другого порядку, а також нижня грань зуба землерийної машини виконана у вигляді кривої другого порядку. На фіг. 1 показаний зуб землерийної машини, вид збоку; на фіг. 2 - поперечний переріз зуба А-А на фіг. 1. Зуб землерийної машини містить установлену на тримачі 1 робочу частину із передньою гранню 2, скошеними боковими гранями 3 і задньою гранню 4, що містить заглибину 5. Периметр бокових граней 3 і задньої грані 4 розрізу А-А та розтин заглиблення 5 робочої частини зуба 6 має W подібну форму. Пристрій працює наступним чином. При входженні в ґрунт зуб землерийної машини на ввігнутій ділянці АВ створює процес стискання шару ґрунту, а після точки перегину В, на ділянці ВС, створює процес розтягування, тобто знакозмінну дію на ґрунт. Така дія, як відомо, сприяє значному руйнуванню та кришінню ґрунту. Виконання поперечного перерізу робочої частини зуба 6 у вигляді кривої другого порядку, що має W-подібну форму, створює складний просторовий процес знакозмінної дії, розвалюючи ґрунтовий моноліт і в поперечному перерізі. А виконання нижньої грані зуба землерийної машини також у вигляді кривої другого порядку створює поступову плавну дію на ті частинки, які утворюються у нижній частині проходження зуба. Також виконання поперечного перерізу робочої часини та нижньої граней зуба 6 у вигляді кривих другого порядку сприяє полегшенню при входженні зуба у ґрунтовий моноліт. Така дія сприяє покращенню агротехнічних показників зуба землерийної машини. Джерела інформації: 1. Авторське свідоцтво СРСР № 248558, кл. Ε 02 F 9/28,1968. 2. Авторське свідоцтво СРСР № 960398, кл. Ε 02 F 9/28,1982. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 1. Зуб землерийної машини, що містить закріплену на держаку робочу частину, який відрізняється тим, що передня поверхня робочої частини зуба виконана у вигляді ввігнутоопуклої кривої третього порядку. 2. Зуб землерийної машини за п. 1, який відрізняється тим, що поперечний переріз робочої частини зуба виконаний у вигляді кривої другого порядку. 3. Зуб землерийної машини за пп. 1, 2, який відрізняється тим, що нижня грань зуба землерийної машини виконана у вигляді кривої другого порядку. 1 UA 72729 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
