Керноприймальний пристрій

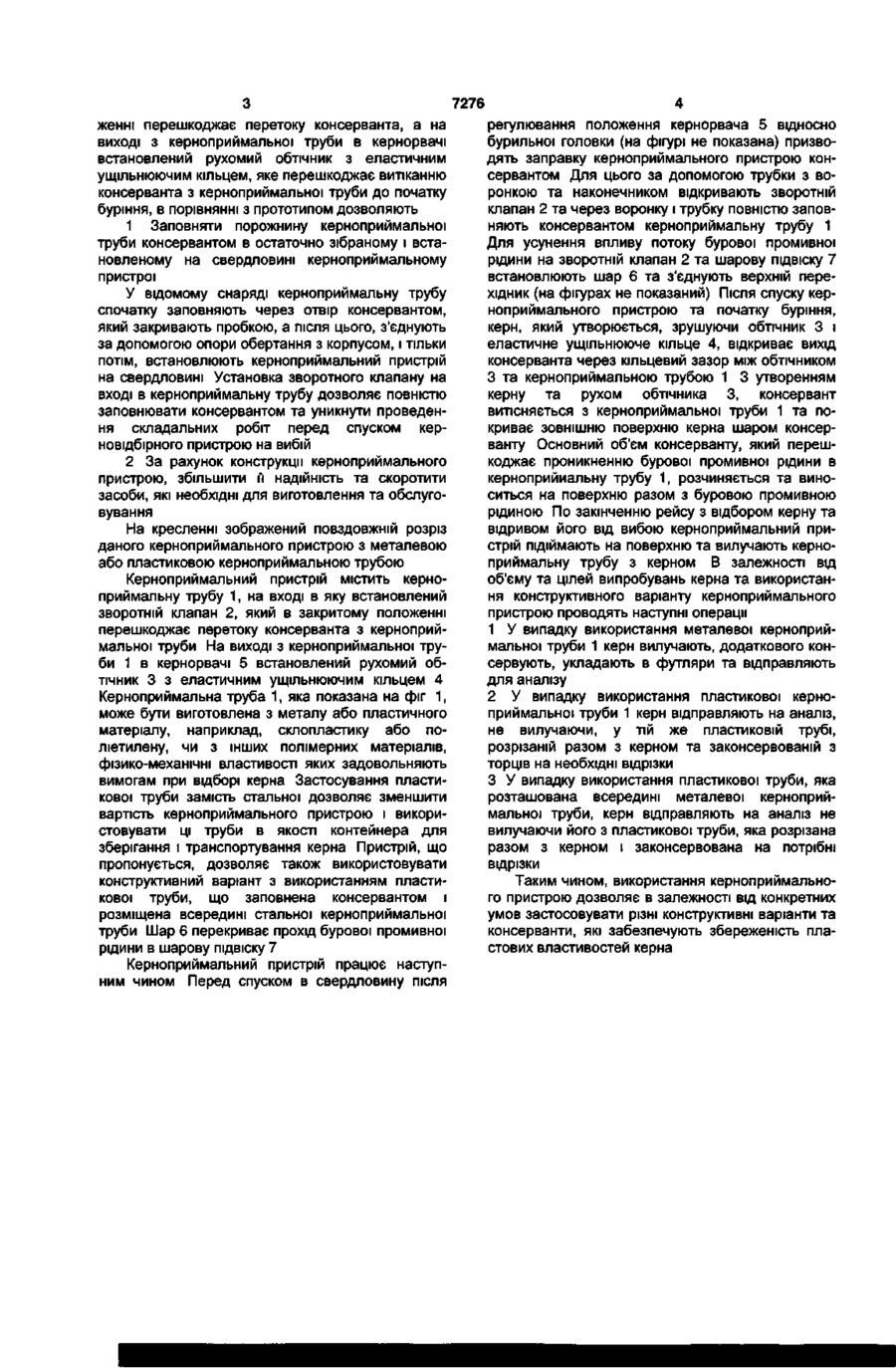

Керноприймальний пристрій, що містить кернорвач та керноприймальну трубу, заповнену консервантом для керна, який відрізняється тим, що на вході в керноприймальну трубу встановлений клапан, який в закритому положенні перешкоджає перетіканню консерванту з керноприймальної труби, а на виході з керноприймальної труби в кернорвачі встановлений рухомий обтічник з еластичним ущільнюючим кільцем, яке перешкоджає витіканню консерванту з керноприймальної труби до початку буріння. Корисна модель відноситься до бурильної техніки, а саме до пристроїв для відбору керна зі збереженням пластових властивостей. Відомий керноприймальний снаряд для відбору керна зі збереженням пластової середи [патент Російської Федерації № 2198996, кл. Е21В, 25/08 опубл. 2003, бюл. № 5]. В корпусі снаряду розміщений кожух, всередині якого встановлений керноприймальник з порожнистим поршнем всередині. Порожнина керноприймальника, вхід до якої перекритий пробкою, та порожнина поршня з'єднані між собою та заповнені герметизуючим або консервуючим составом. Снаряд містить також шток з осьовим каналом, втулку з запірними елементами, перепускний клапан двонаправленої дії, підпружинений фіксатор та ряд інших деталей. Недоліком відомого снаряду являється складність конструкції, незручність в обслуговуванні та низька його надійність. Відомий подвійний керноізолюючий снаряд для відбору керна зі збереженням пластової середи, в корпусі якого розміщена керноприймальна труба з зовнішніми каналами, яка заповнена антифрикційною ізолюючою рідиною [патент Російської Федерації № 2200225, кл. Е21В 25/08, опубл. 2003, бюл. №7]. Вхід в керноприймальну трубу зверху закритий пробкою, а внизу вихід з неї -рухомим поршнем з повздовжніми пазами та кільцевими проточками. Недоліком відомого снаряда являється складність його конструкції, яка обумовлена наявністю зовнішніх каналів, рухомого поршня, який постачений повздовжніми пазами з кільцевими проточками і буртами, між якими розміщені гумові шайби, які фіксовані пружними втулками. Задачею, на вирішення якої направлений даний пристрій, являється підвищення надійності вилучення керна і отримання достовірної інформації про керновий матеріал. Технічний результат складається у підвищенні збереження пластових властивостей керна в процесі його вилучення, зручності транспортування та збереження. Поставлена задача і технічний результат досягаються тим, що в керноприймальному пристрої, який містить кернорвач та керноприймальну трубу, заповнену консервантом для керна, на вході в керноприймальну трубу встановлений зворотній клапан, який в закритому положенні перешкоджає перетіканню консерванта з керноприймальної труби, а на виході з керноприймальної труби в кернорвачі встановлений рухомий обтічник з еластичним ущільнюючим кільцем, яке перешкоджає витіканню консерванту з керноприймальної труби до початку буріння. Таким чином, за наявністю відмінних ознак можна зробити висновок о відповідності даного пристрою критерію "новизна". Даний пристрій дозволяє вирішити насущну проблему геології -підвищення інформативності кернового матеріалу. Відмінні ознаки заявленого пристрою, які полягають втому, що на вході в керноприймальну трубу, встановлений клапан, який в закритому поло см О) 7276 женні перешкоджає перетоку консерванта, а на виході з керноприймальної труби в кернорвачі встановлений рухомий обтічник з еластичним ущільнюючим кільцем, яке перешкоджає витіканню консерванта з керноприймальної труби до початку буріння, в порівнянні з прототипом дозволяють 1 Заповняти порожнину керноприймальної труби консервантом в остаточно зібраному і встановленому на свердловині керноприймальному пристрої У відомому снаряді керноприймальну трубу спочатку заповняють через отвір консервантом, який закривають пробкою, а після цього, з'єднують за допомогою опори обертання з корпусом, і тільки потім, встановлюють керноприймальний пристрій на свердловині Установка зворотного клапану на вході в керноприймальну трубу дозволяє повністю заповнювати консервантом та уникнути проведення складальних робіт перед спуском керновщбірного пристрою на вибій 2 За рахунок конструкції керноприймального пристрою, збільшити її надійність та скоротити засоби, які необхідні для виготовлення та обслуговування На кресленні зображений повздовжній розріз даного керноприймального пристрою з металевою або пластиковою керноприймальною трубою Керноприймальний пристрій містить керноприймальну трубу 1, на вході в якувстановлений зворотній клапан 2, який в закритому положенні перешкоджає перетоку консерванта з керноприймальної труби На виході з керноприймальної труби 1 в кернорвачі 5 встановлений рухомий обтічник 3 з еластичним ущільнюючим кільцем 4 Керноприймальна труба 1, яка показана на фіг 1, може бути виготовлена з металу або пластичного матеріалу, наприклад, склопластику або поліетилену, чи з інших полімерних матеріалів, фізико-механічні властивості яких задовольняють вимогам при відборі керна Застосування пластикової труби замість стальної дозволяє зменшити вартість керноприймального пристрою і використовувати ці труби в якості контейнера для зберігання і транспортування керна Пристрій, що пропонується, дозволяє також використовувати конструктивний варіант з використанням пластикової труби, що заповнена консервантом і розміщена всередині стальної керноприймальної труби Шар 6 перекриває прохід бурової промивної рідини в шарову підвіску 7 Керноприймальний пристрій працює наступним чином Перед спуском в свердловину після регулювання положення кернорвача 5 відносно бурильної головки (на фігурі не показана) призводять заправку керноприймального пристрою консервантом Для цього за допомогою трубки з воронкою та наконечником відкривають зворотній клапан 2 та через воронку і трубку повністю заповняють консервантом керноприймальну трубу 1 Для усунення впливу потоку бурової промивної рідини на зворотній клапан 2 та шарову підвіску 7 встановлюють шар 6 та з'єднують верхній перехідник (на фігурах не показаний) Після спуску керноприймального пристрою та початку буріння, керн, який утворюється, зрушуючи обтічник 3 і еластичне ущільнююче кільце 4, відкриває вихід консерванта через кільцевий зазор між обтічником З та керноприймальною трубою 1 3 утворенням керну та рухом обтічника 3, консервант витісняється з керноприймальної труби 1 та покриває зовнішню поверхню керна шаром консерванту Основний об'єм консерванту, який перешкоджає проникненню бурової промивної рідини в керноприйиальну трубу 1, розчиняється та виноситься на поверхню разом з буровою промивною рідиною По закінченню рейсу з відбором керну та відривом його від вибою керноприймальний пристрій підіймають на поверхню та вилучають керноприймальну трубу з керном В залежності від об'єму та цілей випробувань керна та використання конструктивного варіанту керноприймального пристрою проводять наступні операції 1 У випадку використання металевої керноприймальної труби 1 керн вилучають, додаткового консервують, укладають в футляри та відправляють для аналізу 2 У випадку використання пластикової керноприймальної труби 1 керн відправляють на аналіз, не вилучаючи, у тій же пластиковій трубі, розрізаній разом з керном та законсервованій з торців на необхідні відрізки 3 У випадку використання пластикової труби, яка розташована всередині металевої керноприймальної труби, керн відправляють на аналіз не вилучаючи його з пластикової труби, яка розрізана разом з керном і законсервована на потрібні відрізки Таким чином, використання керноприймального пристрою дозволяє в залежності від конкретних умов застосовувати різні конструктивні варіанти та консерванти, які забезпечують збереженість пластових властивостей керна 1.091.0 'ZV~ а1И » т Ч '089Є0 'иОІЛІ ' а і и >1 иЛа '„іюоновиа юаоиоиїліосіи ІЛ±И±ОНІ иияяоніесіял,, Ut/ Ла 'і±ооновиа ИНІВСІХЛ имАвн і инаэо oaxodaioiHi[/\| ніхсни» їді BMiodaa BHdaicx uwo» wndu 9I2Z
